H.264 CBP 语义深入分析

参考：
https://www.cnblogs.com/TaigaCon/p/5229392.html
ITU-T H.264 标准文档
新一代视频压缩标准-H.264_AVC 毕厚杰

1. CBP 语义的作用

1.1 DCT 变换与 AC & DC 语义

我们知道 h.264 码流在经过模式选择后，接着需要再经过 计算残差 ---> DCT 变换 ---> 量化 ---> 熵编码 这 4 步，然后才得到最终的码流。其中 AC/DC 是 DCT 变换阶段的概念。
一个 4x4 的残差数据矩阵，在经过 DCT 变换后，得到一个 4x4 的系数矩阵，其中左上角被称为 DC (DC Coefficient，直流系数)，其余 15 个被称为 AC (AC Coefficient，交流系数):

1.2 CBP 的作用

上述 DCT 变换后的 4x4 系数矩阵，接着会经历量化步骤。经过量化后，理论上大部分 AC 系数会被量化为 0，这样为最后的熵编码带来更好的压缩率。
考虑一种情况，经过量化后，4x4 系数矩阵都为 0。这种情况下有两个可优化的点可以考虑：

是否需要熵编码一个全 0 系数矩阵，以及是否需要一个 bit 位来对其进行编码？
解码端是否可以直接跳过全 0 系数矩阵的反熵编码？

针对此，cbp 概念被提出来来对全 0 系数矩阵的情况进行优化：

在编码端，被 cbp 标识的系数矩阵无需再进行熵编码，节约了编码时间和码流大小
在解码端，被 cbp 标识的系数矩阵无需再进行反熵编码，节约了解码时间

1.3 CBP 语义用法

CBP 通常用 1 个 bit 位，来表示一个 8x8 的系数矩阵是否是全 0。(非绝对，下面会详细说明)

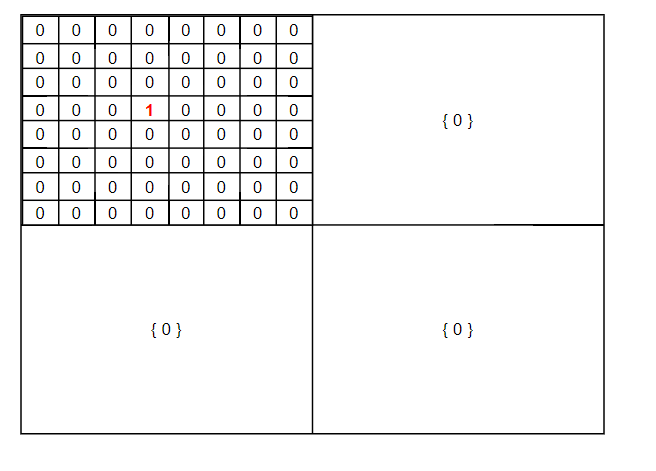

例如如下一个 16x16 的宏块，就会被编码为二进制 0b1000 (只有左上角一个 8x8 的系数矩阵存在非 0 值)：

我们经常能在 H.264 相关编解码代码中，看到 cbp&0x1; cbp&0x2 等语句，就是利用了 1 个 bit 位来表示 8x8 系数矩阵是否全 0 的特性。

在 H.264 标准中，cbp 通常由 coded_block_pattern 字段来表示。其是一个 6 bit 的字段，前 2 个 bit 用于 chroma 色度的 cbp 表示，后 4 个 bit 用于 luma 亮度的 cbp 表示。(不绝对，下面会详细分析)
其中前 2 个 bit 又可以称为 CodedBlockPatternChroma 语法元素；后 4 个 bit 又可以称为 CodedBlockPatternLuma 语法元素，分别用于表示两个 chroma(色度) 和 luma(亮度)的系数矩阵为全 0 情况。

1.4 易混淆点

H.264 标准中，对 cbp 的最终表示是比较复杂的，其受到如下因数影响：

4x4 还是 8x8 的 DCT 变换
当前是 luma(亮度)编码还是 chroma(色度)编码
当前 16x16 宏块的分割方式
DC、AC 系数的分开存储特性

所以下面对这些易混淆点进行详细分析，帮助理清 cbp 在语法中的语义。

2 DCT 变换大小和宏块分割方式对 CBP 表示的影响

这个时候会有一些疑问，那就是 8x8 为一个单位来进行全 0 系数表示，如何处理宏块非 16x16 分割，以及 4x4/8x8 DCT 变换的？实际上是按照如下规则处理的：

不管 16x16 的宏块，最终分割大小是多少，都可以看作是在整个宏块量化完毕后，通过检查整个 16x16 的系数矩阵，来确定以 8x8 为单位的 cbp 值 (当然实际上不是这么做的，理解上可以这么认为)
如果是 8x8 DCT 变换，那么变换后的 8x8 系数矩阵天然就切合 cbp 的表示；如果是 4x4 DCT 变换，那么一个 8x8 cbp 表示，内部有 4 个 4x4 系数矩阵，如果这 4 个系数矩阵全都是 0，那么 cbp 就为 0，否则非 0

3 DCT 变换与量化

H.264 标准对 AC/DC 的特殊处理增加了对 cbp 理解的难度，所以首先需要理清不同情况下，DCT 变换 --> AC/DC 系数矩阵 ---> 量化这 3 者的关系。

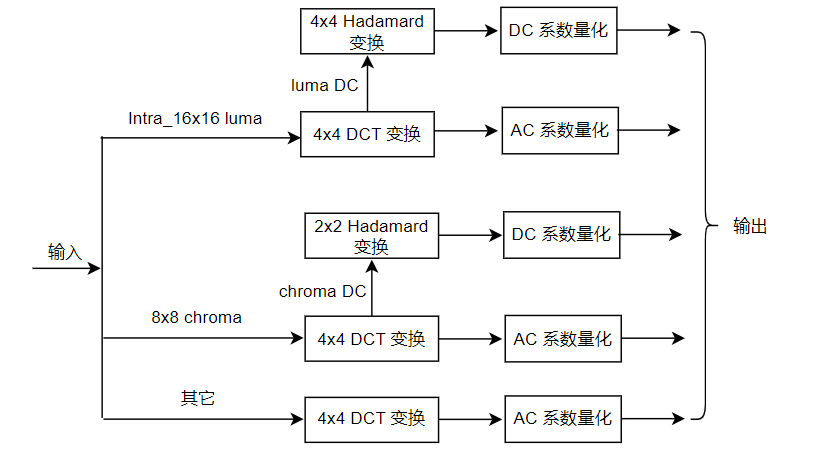

总体关系如下图：

4 luma(亮度)编码时 CBP 表示

一个 16x16 宏块的亮度也是 16x16 大小的，本节主要讨论亮度系数矩阵的 cbp 表示。为便于理解，如下以 4x4 DCT 变换为例。

4.1 Intra_16x16 模式下 luma CBP 表示

对于 intra_16x16 的模式，标准规定在 4x4 DCT 变换后，再对 16 个 DC 系数组成的 4x4 DC 系数矩阵做一次 Hadamard 变换，以进一步提高压缩率:

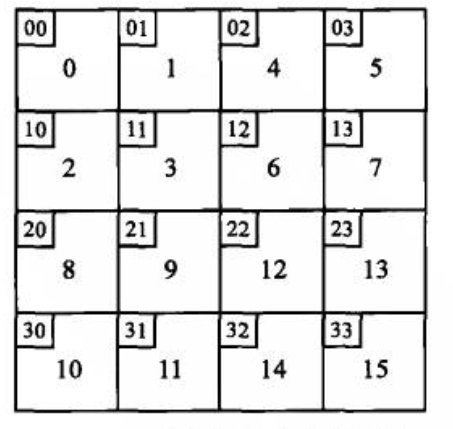

(如下 00 到 33 组成新的 4x4 DC 系数矩阵，毕厚节书-5.7.2节)

这里会导致 DC 和 AC 系数矩阵分开进行后续的量化和熵编码。H.264 标准中，针对这种情况，cbp 的表示有如下结果：

DC 系数矩阵没有 cbp 进行表示；只对 AC 系数矩阵进行 cbp 表示
AC 系数矩阵的 cbp 在 macroblock_layer::mb_type 语法字段中的 CodedBlockPatternLuma 字段进行表示
CodedBlockPatternLuma 字段取值只有 0 和 15 两种值。0 表示 16 个 4x4 AC 系数矩阵全为 0，15 表示至少有一个 4x4 AC 系数矩阵不为 0
4x4 的 AC 系数矩阵由于左上角 DC 系数被单独抽出去了，所以还剩下 15 个 AC 系数

4.2 其它情况 luma CBP 表示

对于其它帧内帧间模式，或其它分割大小，无需将 DC 系数提出来单独再做一次 Hadamard 变换，所以 AC 和 DC 系数一起进行后续熵编码。
H.264 标准中，此时 cbp 的表示有如下结果：

cbp 统一表示 16 个 4x4 系数矩阵(包括 AC 和 DC)的全 0 情况
cbp 在 macroblock_layer::coded_block_pattern 语法字段中给出 (注意不再是 mb_type 字段)

5 chroma(色度)编码时 CBP 表示

一个 16x16 宏块的色度是两个 8x8 大小的 cr 和 cb。另外对于色度，需要注意以下特性：

intra chroma 总是 8x8 分割大小，但是可以有不同于 luma 的像素预测方式
inter chroma 也总是 8x8 分割大小，其运动矢量由 luma 的运动矢量推导而来

本节主要讨论色度系数矩阵的 cbp 表示。为便于理解，如下以 4x4 DCT 变换为例。
对于色度编码，无论是帧内帧间模式，标准规定在 4x4 DCT 变换后，都需要再对 4 个 DC 系数组成的 2x2 DC 系数矩阵做一次 Hadamard 变换，以进一步提高压缩率:
(如下 00 到 11 组成新的 2x2 DC 系数矩阵，毕厚节书-5.7.2节)

另外，无论是帧内帧间模式，chroma cbp 都有如下语义：

CodedBlockPatternChroma	Description
0	All chroma transform coefficient levels are equal to 0.
1	One or more chroma DC transform coefficient levels shall be non-zero valued. All chroma AC transform coefficient levels are equal to 0.
2	Zero or more chroma DC transform coefficient levels are non-zero valued. One or more chroma AC transform coefficient levels shall be non-zero valued.

5.1 Intra_16x16 luma 模式下 chroma CBP 表示

H.264 标准中，此时色度 cbp 的表示有如下结果：

cbp 在 macroblock_layer::mb_type 语法字段中的 CodedBlockPatternChroma 字段进行表示
注意，这里 chroma 的 cbp 在这里表示是因为 macroblock_layer::mb_type 字段在 Intra_16x16 luma 模式分割下，能够顺带的将 chroma cbp 也添加进来。不用再单独用一个 coded_block_pattern 字段来表示 cbp，以节省码率

5.2 其它情况 chroma CBP 表示
