序篇-UML图

闲聊：不积跬步,无以至千里；不积小流,无以成江海。设计模式的学习离不开UML图，我们各个模式的代码时，读完一遍，将代码与UML进行相关匹配可以加深我们对设计模式的理解。

1.为什么要有UML图?

随着一个系统的诞生与维护以及人员的不断变化，整个软件系统的规模越来越大，越来越难以维护，对于开发者来说可以通过花费大量的时间阅读代码的方式熟悉系统，但是跨行如隔山，如何让其他人理解我们的系统，此时为了解决这个痛点，UML诞生了。

2.什么是UML图？

UML-Unified Modeling Language 统一建模语言，又称标准建模语言。是用来对软件密集系统进行可视化建模的一种语言。UML的定义包括UML语义和UML表示法两个元素。通过对大规模，复杂系统进行建模，可以帮助人们更容易理解与吸收。

3.UML图的使用

各位看官，请看下图（3-1），如果您可以完全理解该图，那请为自己点个👍 ，这篇您可以跳过了。如果您不能完全理解该类图，请继续往下走！



图3-1

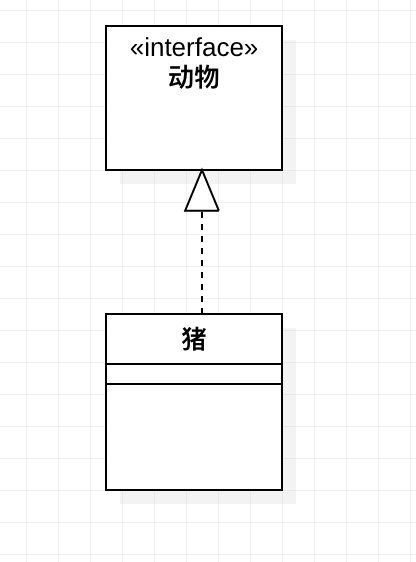

 3.1 实现

图3-2

public interface IAnimal {

}

public class Pig implements IAnimal {

}

Pig实现了IAnimal

3.2 继承



图3-3

public class Pig {

}

public class WKLSmallPig extends Pig {

}

 3.3 组合



图3-4

public class Pig {
    private PigHead pigHead;

    public Pig(PigHead head) {
         pigHead = head;
    }
}

public class PigHead {

}


PigHead是Pig的组成部分，通常代码中使用组合优先于继承

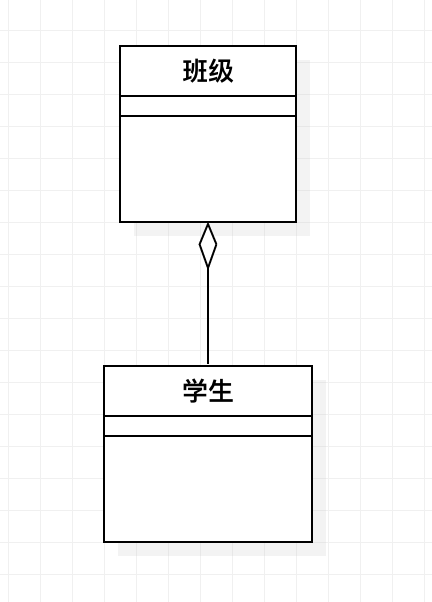

3.4 聚合



图3-5

public class Class {
     private Student student;
}

public class Student {
}

 班级与学生之间的关系是聚合，学生不是作为形参传进来的

3.5 依赖



图3-6

public class Student {
    void luMao(Cat cat) {
        cat.jump();
    }
}

public class Cat {

}　　

 学生要进行撸猫需要依赖猫，在luMao()方法中作为参数传进来；依赖与组合的区别在于，没有猪头的猪不是猪，而没有猫的学生还是学生。

3.6 关联



图3-7

public class Student {

     //使用成员变量的方法实现关联
     private IdCard mCard;
     private void doSomthing() {
       mCard.printId();
    }

    //使用方法参数形式实现关联
    public void doSomthing(IdCard card) {
       idCard.printId();
    }
}

 关联包含组合与聚合，关联与依赖的区别在于关联是强联系，依赖是弱联系
