正规式、正规文法与自动机

1.正规式转换到正规文法

对任意正规式R选择一个非终结符Z生成规则Z→R

1.对形如A→ab的规则，转换成A→aB,B→b

2.将形如A→a|b的规则，转换成A→a,A→b(A→a|b)

3.将形如A→a*b的规则，转换成A→aA,A→b

   将形如A→ba*的规则，转换成A→Aa,A→b

不断利用上述规则进行转换，直到每条规则最多含有一个终结符为止.

1(0|1)*101

(a|b)*(aa|bb)(a|b)*

((0|1)*|(11))*

(0|110)

 答：

(1)

S=>A1

A=>B0

B=>C1

C=>C0|C1|1



(2)

S=>AaaA

S=>AbbA

A=>Aa

A=>Ab



(3)

S=>A

A=>AB

B=>B0|B1

A=>AC1

C=>1



(4)

S=>0

S=>A1

A=>B1

B=>0



2. 自动机M=({q0,q1,q2,q3},{0,1},f,q0,{q3})

其中f:

(q0,0)=q1

(q1,0)=q2

(q2,0)=q3

(q0,1)=q0

(q1,1)=q0

(q2,1)=q0

(q3,0)=q3

(q3,1)=q3

画现状态转换矩阵和状态转换图，识别的是什么语言。

现状态转换矩阵：



状态\标签	0	1
q0	q1	q0
q1	q2	q0
q2	q3	q0
q3	q3	q3

状态转换图：







3.由正规式R 构造 自动机NFA

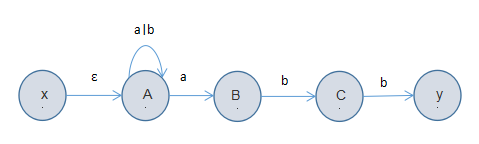

(a|b)*abb

答：

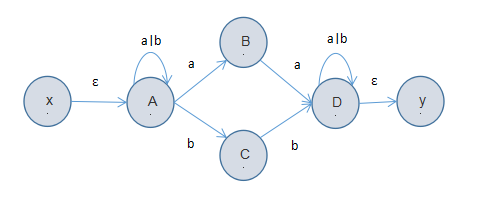

(a|b)*(aa|bb)(a|b)*

答：







1(1010*|1(010)*1)*0

答：
