思科模拟器界面,线缆简介

版权声明:如果对大家有帮助,大家可以自行转载的。原文链接:https://blog.csdn.net/qq_37992321/article/details/83867600
一、界面简介
在这里插入图片描述

1.菜单栏(区域 1):从左到右为新建,打开,保存,打印,活动向导,复制,粘贴,撤销,重做,放大,还原,缩小,调色板,自定义设备对话框

2.工作区(区域 2):可以在工作区创建网络拓扑结构,以及查看模拟网络中的数据

3.逻辑和物理工作区转换栏(区域3):逻辑工作区为主要工作区,用户在此工作区完成网络设备的逻辑连接和配置。物理工作区为模拟真实情况有城市、建筑物、工作间等直观图,用户对此进行相关配置

4.实时/模拟模式转换栏(区域 4):实时模式为默认模式,模拟模式有模拟数据包的传输过程,更好查看整个网络拓扑图

5.设备区(区域 5):给用户提供不同类型不同型号的网络设备,包括路由器、交换机、集线器等等

6.常用工具栏(区域 6):自上而下提供包括选择、备注、删除、查看、绘制多边形、调整大小、添加简单或复杂数据包等常用工具。

二、设备简介

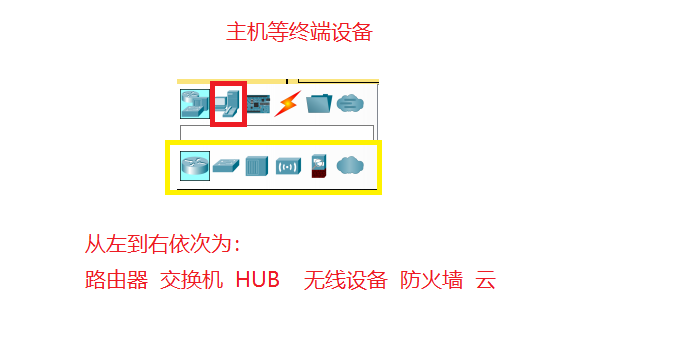

在这里插入图片描述
三、线缆简介
在这里插入图片描述

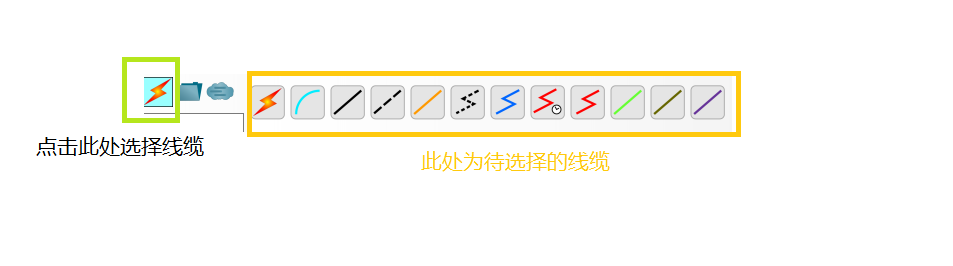

待选择的区域内,从左向右依次为:自动选择连接类型,配置线,直通线,交叉线,光纤,电话线,同轴电缆,DCE串口线,DTE串口线,八爪线,自定义线缆,USB线
关于几种线具体是什么作用,我们将在以后使用的时候再做介绍。
