基于ZeroTier虚拟网络解决集团网络问题

1、项目前景

（1）海外分公司和总部数据文件共享 使用 zerotier 做技术方案

（2）由于设备多，采用自建根服务器，突破官方限制的25台设备
    https://github.com/Jonnyan404/zerotier-planet

（3）总部人数较多，分别在北上广分别部署 1台数据中转服务器提升数据传输，
     保证海外分公司和总部的数据传输，语音 视频会议等相关需求

2、实施步骤

服务端： 下载 解压 启动容器
wget https://github.com/Jonnyan404/zerotier-planet/archive/refs/heads/main.zip
unzip zerotier-planet-main.zip
'''
#修改 配置文件
version: '2.0'
services:
    ztncui:
        container_name: ztncui
        restart: always
        environment:
            - MYADDR=1.2.3.4#改成自己的服务器公网IP
            - HTTP_PORT=4000
            - HTTP_ALL_INTERFACES=yes
            - ZTNCUI_PASSWD=admin@123
        ports:
            - '4000:4000' # web控制台入口
            - '9993:9993'
            - '9993:9993/udp'
            - '3180:3180' # planet/moon文件在线下载入口，如不对外提供。可防火墙禁用此端口。
        volumes:
            - './zerotier-one:/var/lib/zerotier-one'
            - './ztncui/etc:/opt/key-networks/ztncui/etc'
            # 按实际路径挂载卷， 冒号前面是宿主机的， 支持相对路径
        image: keynetworks/ztncui
'''
docker-compose up -d




数据中转服务器 moon
# 以下步骤为创建planet和moon
docker cp mkmoonworld-x86_64 ztncui:/tmp
docker cp patch.sh ztncui:/tmp
docker exec -it ztncui bash /tmp/patch.sh
docker restart ztncui

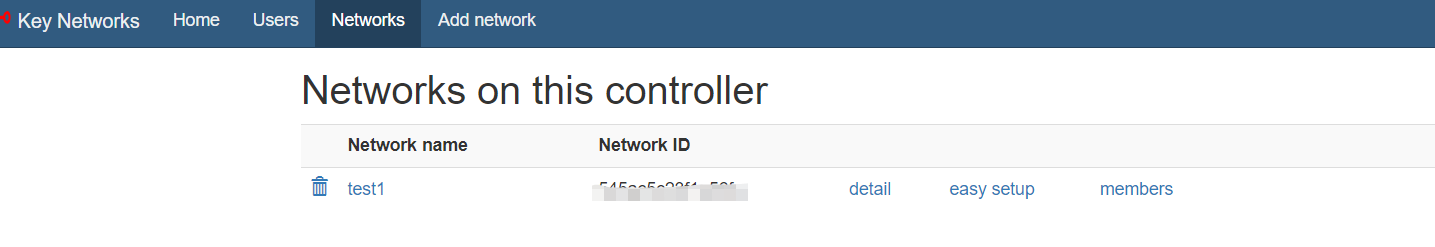

（1）创建网段 设置地址池

添加节点 激活急节点

(2) linux添加入节点

Linux 添加网络节点
curl https://install.zerotier.com/ | sed 's,download.zerotier.com/,mirrors.sustech.edu.cn/zerotier/,g' | sudo bash
curl -s https://install.zerotier.com | sudo bash

添加到 plant 节点
zerotier-cli join xxxxxxxx
添加moon 节点
zerotier-cli deorbit ***  ***

（3） window添加节点

windows 下载 https://www.zerotier.com/download/
download ZeroTier 1.6.6

（4）安卓添加节点 和ios

安卓分两个版本
一个版本 自定义更改配置文件
一个是官方版

苹果手机  商店下载

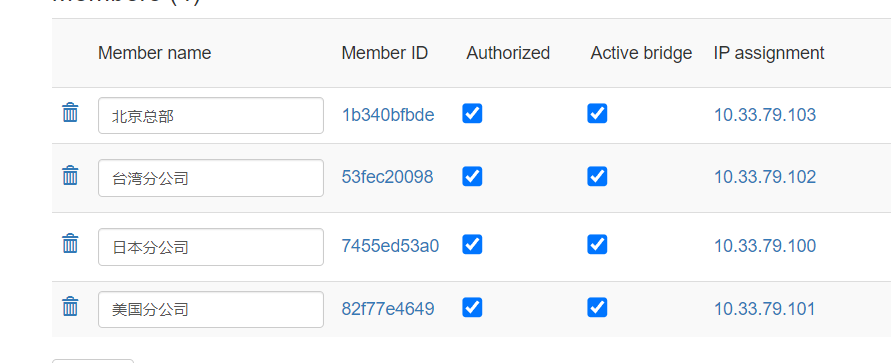

（5）激活节点设备

客户端查询指令

Planet  地球  也叫做自建根服务器  或者 网络控制器
moons   月球   中继服务器

planet 文件是自定义 根服务器
moon文件是  中继服务器秘钥文件

登录 4000端口  查看 根服务器的 id

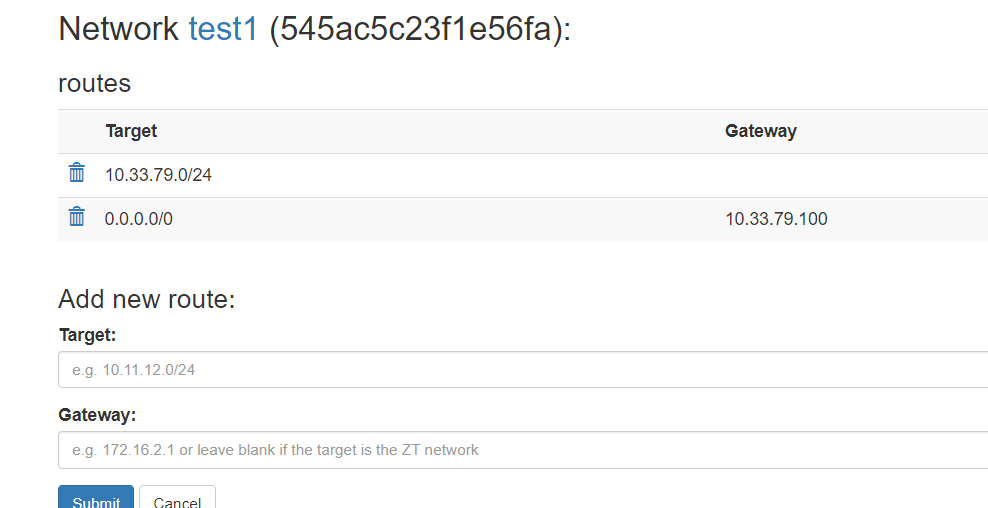

3  设置路由规则 比如我当前有个其他国的主机，那么所有的流量走这个主机的节点即可。

linux作为客户端节点，设置转发流量 从当前物理网卡 出去

官方文档 https://zerotier.atlassian.net/wiki/spaces/SD/overview



开启内核转发
sudo sysctl -w net.ipv4.ip_forward=1

=======================================
firewall 防火墙设置
firewall-cmd  --add-masquerade  --permanent  # 开启nat 功能
firewall-cmd --permanent --direct --passthrough ipv4 -t nat -I POSTROUTING -o ens33 -j MASQUERADE  -s 10.33.79.0/24
# 配置 nat ，来源网段的数据，从ens33的接口转出去，同时伪装成ens33的iP地址
firewall-cmd --reload  加载配置文件

iptables 防火墙设置
'''
PHY_IFACE=eth0设置网卡的临时变量
ZT_IFACE=zta72ukxho

sudo iptables -t nat -A POSTROUTING -o $PHY_IFACE -j MASQUERADE
sudo iptables -A FORWARD -i $PHY_IFACE -o $ZT_IFACE -m state --state RELATED,ESTABLISHED -j ACCEPT
sudo iptables -A FORWARD -i $ZT_IFACE -o $PHY_IFACE -j ACCEPT
允许 VPS 的网卡 eth0 转发所有 ZeroTier 虚拟网卡 zt0 的流量
iptables-save

'''

=====
linux 客户端  老版本还需要设置客户端进行转发流量的控制 ，新版本不需要了
/etc/sysctl.conf
# Controls source route verification 控制源路由验证 放行
net.ipv4.conf.default.rp_filter = 2
sysctl -p # 生效

zerotier-cli set  id allowlobal=1 # 允许转发全局的流量
zerotier-cli set  id allowDefault=1 # 开启转发代理
这样  linux 客户端也走 专用线路

zerotier-cli set  id allowDefault=0 # 关闭转发代理
具体设置 见博客
https://blog.csdn.net/RadiantJeral/article/details/107913539
=====

curl ifconfig.io/host
查看返回的数据是否是远端ip




````

reg add HKLM\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters /v IPEnableRouter /D 1 /f

sc config RemoteAccess start= auto

sc start RemoteAccess

这样主机A就开启了路由转发了，相当于一台路由器呢

主机B中

同样”以管理员身份运行CMD”

运行以下命令

route add 192.168.8.0 mask 255.255.255.0 10.1.34.192
windows 不支持当前设定
````





windows 客户端
 允许托管地址                打勾
 允许分配全局IP            打勾
 允许默认路由器重写        打勾
 允许DNS配置               打勾
