Flink 运行架构

Flink 在运行时包含四个组件:

　　JobManager（作业管理器）：

　　　　控制一个应用程序运行的主进程。负责向 ResourceManager 申请资源，负责所有需要中央协调的操作（比如说 检查点的协调）

　　ResourceManager（资源管理器）：

　　　　负责管理 TaskManager 的 slots（插槽）资源。

　　TaskManager（任务管理器）：

　　　　Flink 中的工作进程，每一个 TaskManager 包含一定数量的 slots (插槽）。TaskManager 会向 ResourceManager 注册自己的 slots，收到 ResourceManager 的指令后，会将一个或多个 slots 提供给 JobManager 用，然后 JobManager 向 slots 分配 task 执行。

　　Dispatcher（分发器）：

　　　　为应用提供 REST 接口，可以跨作业运行。当一个应用程序启动时，Dispatcher 将应用交给一个 JobManager。

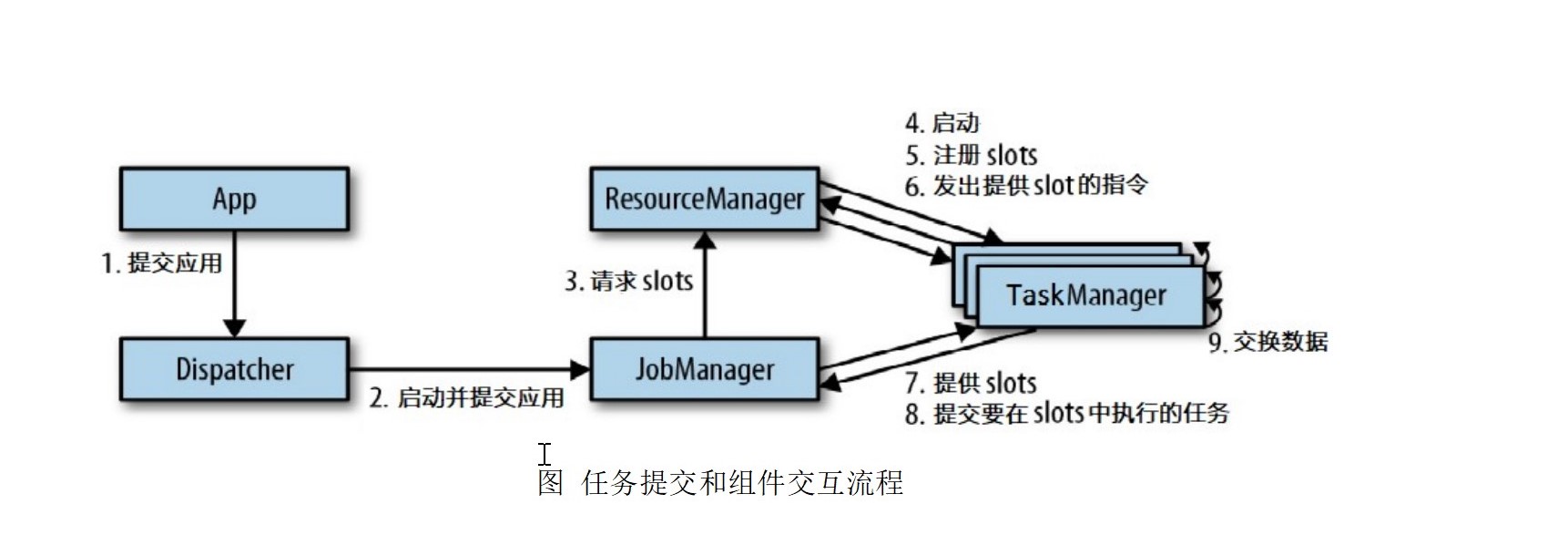

运行流程：

　　1、应用提交程序

　　2、Dispatcher 启动并将应用提交给 JobManager

　　3、JobManager 向 ResourceManager 请求 slots

　　4、TaskManager 启动，并向 ResourceManager 注册自己的 slots

　　5、ResourceManager 向 TaskManager 发起提供 slots 的请求

　　6、TaskManager 给 JobManager 提供 slots

　　7、JobManager 在 slots 上提交任务并运行 （期间 TaskManager 进行数据的交换）

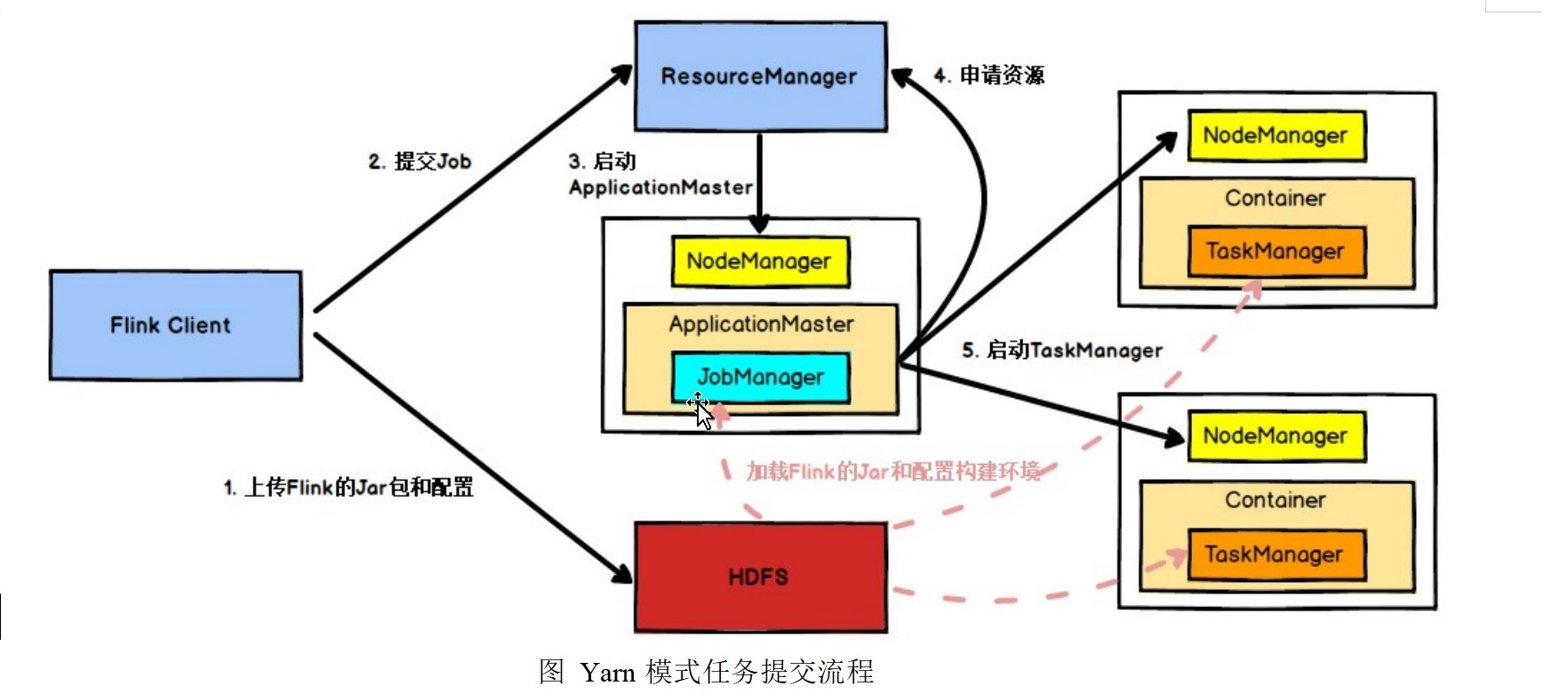

Yarn 部署后运行流程：

　　1、客户端上传 Flink 的 jar 包和配置到 HDFS上

　　2、客户端向 ResourceManager 提交 Job

　　3、ResourceManager 在合适的 NodeManager 上启动 ApplicationMaster

　　4、ApplicationMaster 启动后加载 Flink 的 Jar 包和配置构建环境，启动JobManager

　　5、ApplicationMaster 向 ResourceManager 申请资源启动 TaskManager

　　6、ResourceManager 分配 Container 资源后，ApplicationMaster 通知资源所在节点的 NodeManager 启动 TaskManager

　　7、TaskManager 启动后向 JobManager 发送心跳包，并等待 JobManager 分配任务
