UML类图，用例图，时序图

一、UML类图

转载：继承、实现、依赖、关联、聚合、组合的联系与区别

转载：UML类图关系与符号简介

类图中，为什么要区分依赖、关联、聚合、组合这四种关系？

1. 继承

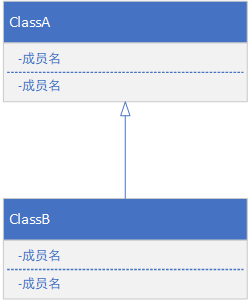

类B继承自类A，即类A是类B的父类。

2. 依赖

依赖是一种弱的关系，表示一个类的方法的实现需要用到另一个类，但二者之间并没有明显的关系。类A是类B的局部变量、方法的参数，A和B之间的关系是偶然性的具有临时性。

3.聚合

聚合表现的是一种拥有的关系，部分离开整体可以单独存在（比如计算机和键盘鼠标的关系，没有计算机但鼠标键盘可以单独存在），一般表现为类B是类A的成员变量。

4.组合（复合）

组合表现的是一种拥有的关系，和聚合不同的是部分离开整体后不可以单独存在（比如国和家的关系，没有国自然没有家，有国才有家），一般表现为类B是类A的成员变量

5.关联

关联分为单向关联，双向关联以及自关联。

关联也是一种拥有的关系，类A和类B之间的关系是长期性的，双方的关系一般是平等的，比如老师拥有自己的学生，学生拥有自己的老师（双向关联），老师和学生的关系是平等的，而聚合和组合不是平等的，比如汽车拥有轮胎（聚合），国拥有家（组合）。

二、UML用例图

三、UML时序图
