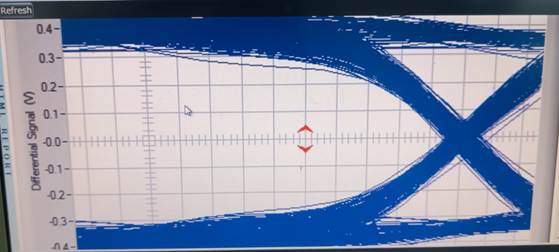

USB3.0Hub超速眼图测试流程

下行口Host模式测试

1.      硬件准备：带眼图测试固件的CH634Demo板；测试PC；USB3.0测试夹具；大于12Gbps以上的示波器配套线；信号发生器；

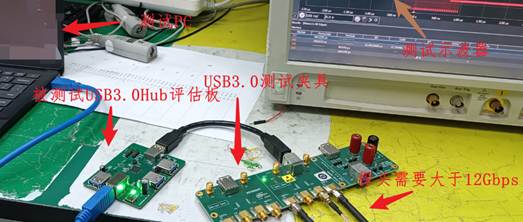

2.      硬件测试连接图如下：

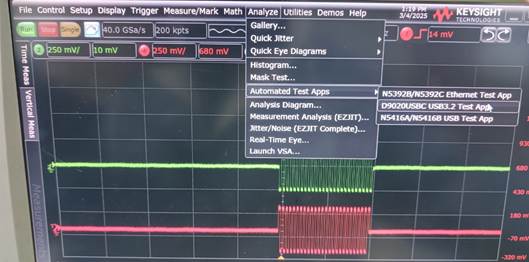

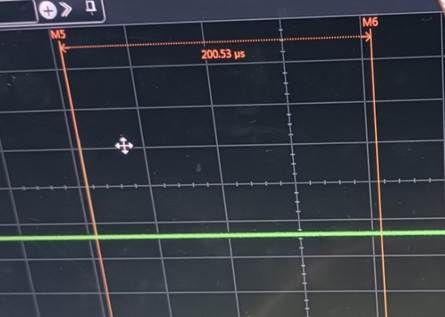

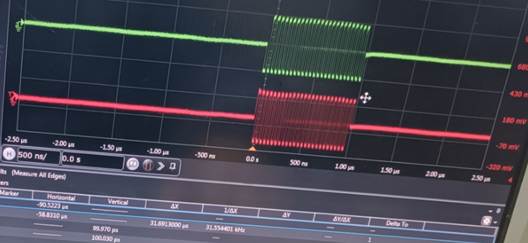

3.      LFPS信号测试：芯片上电后，会进入LFPS信号测试模式。示波器此时可以看到固定频率的方波信号。

4.      选择USB3.2信号测试工具

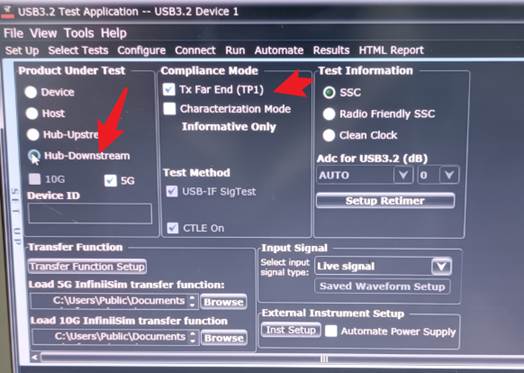

5.      选择Set Up界面选择Hub-Downstream。Compliance Mode选择Tx Far End（TP1）。

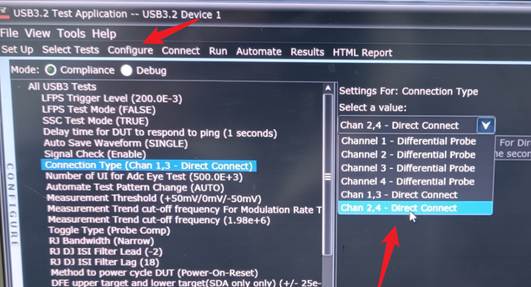

6.      在Configure界面选择示波器对应的测试通道。

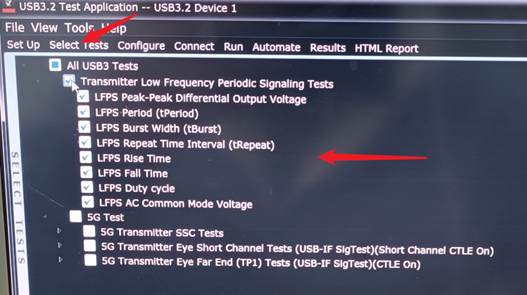

7.      在Select Tests选择中勾选LFPS测试的相关选项。

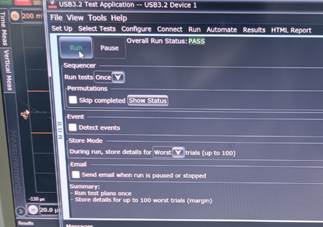

8.      点击Run，进行测试。

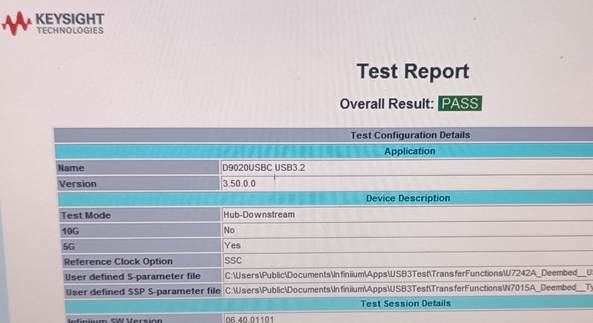

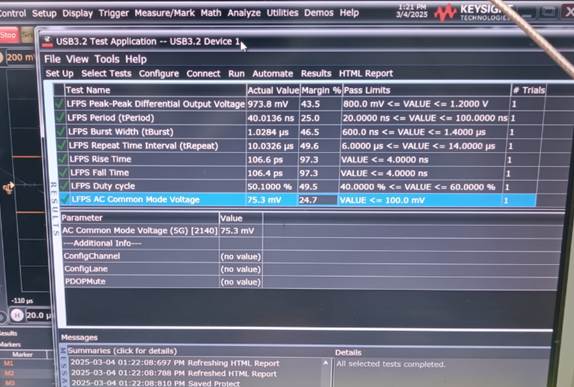

9.      测试成功即可出现测试参数及报告。

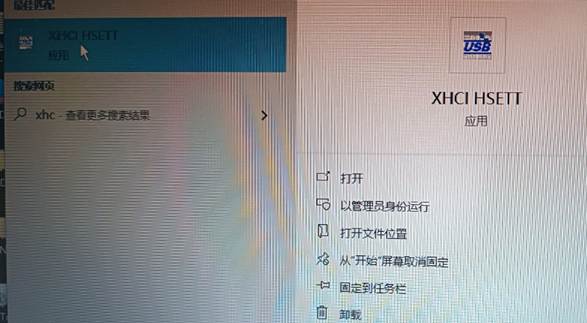

10.   PC打开XHCI HSETT测试工具。

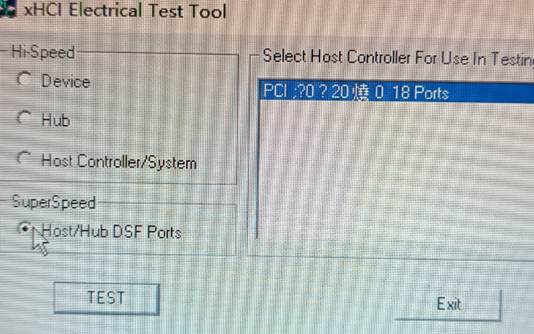

11.   选择Host/Hub DSF Ports。

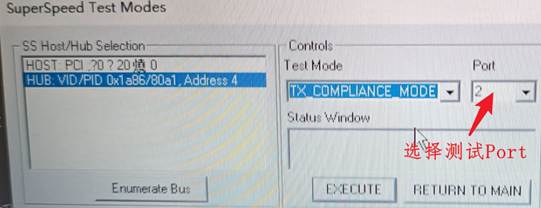

12.   选择对应需要测试的Port。

13.   断开被测试板与测试夹具的连接后，点击EXECUTE。然后再把被测试端口连接夹具测试口。

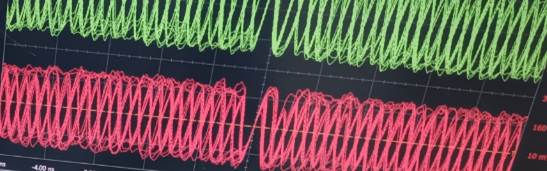

14.   此时芯片进入CP0模式。波形如下。

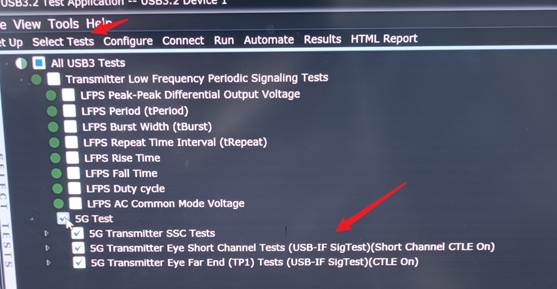

15.   点击Select Tests。选择5G Test测试选项。

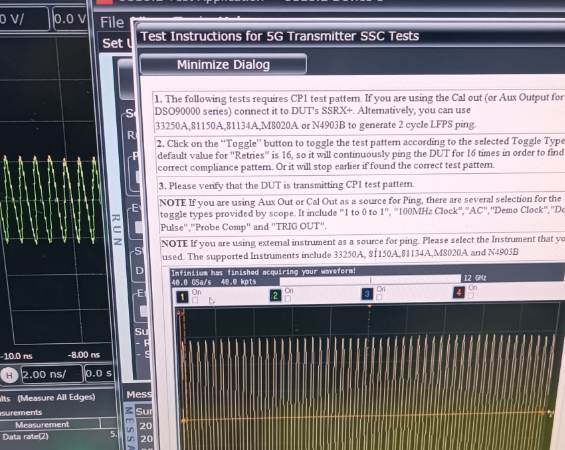

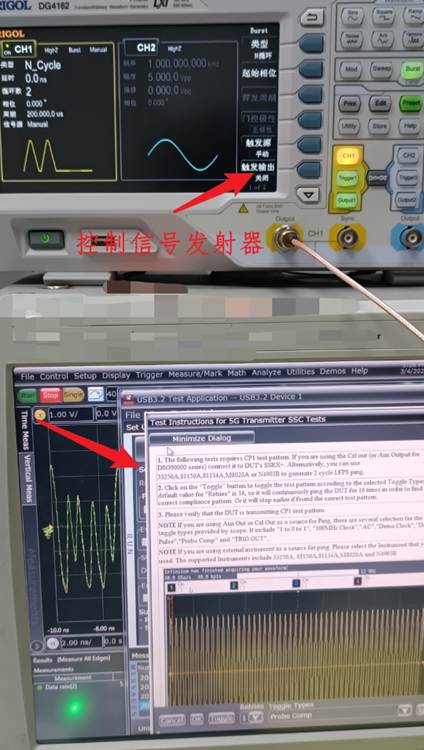

16.   点击Run，进行测试。等待示波器出现CP1测试提示时，控制信号发生器。

17.   信号发生器选择测试输出的文件。输出信号。

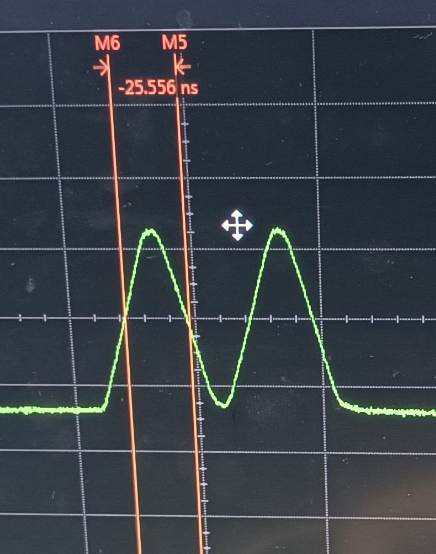

18.   信号发生器产生的波形如下：

19.   当波形变为此波形后，则可以继续测试CP1。

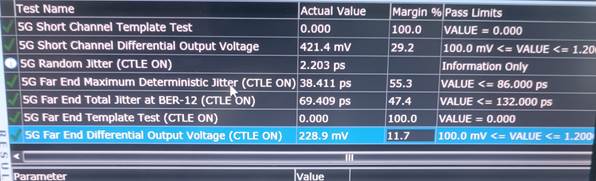

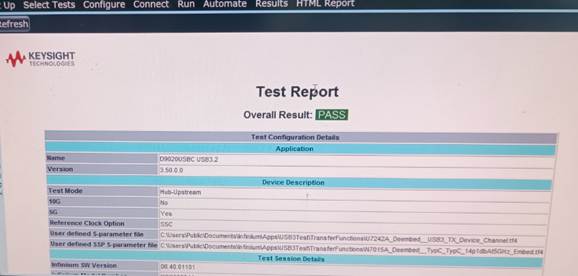

20.   等待测试结束即可出现测试数据及报告。

上行口Device模式测试

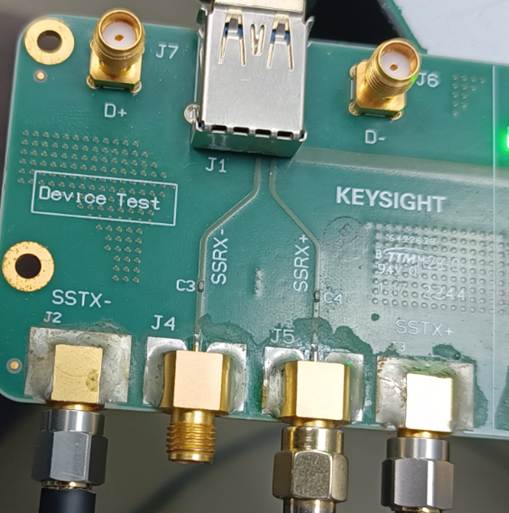

21.   上行口测试，夹具连接选择对应的Device测试部分。

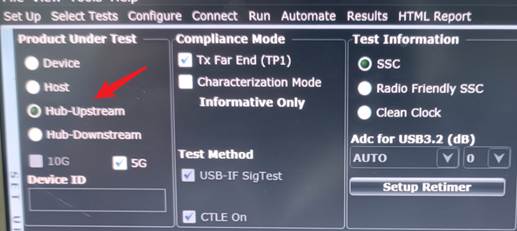

22.   Set Up选择Hub Upstream。

23.   后续步骤与下行口测试一致。即可正常出结果。
