华为路由技术

1.四种视图

　　1>用户视频

　　　　查看运行状态或者其他参数

　　2>系统视图

　　　　配置设备的系统参数等

　　3>接口视图

　　　　配置接口参数等

　　4>协议视图

　　　　配置路由协议

2.命令

　　diplay clock：显示时间

　　clock datetime 17:00:00 2015-01-31 修改时间

　　clock timezone CST add 8 修改时区，cst是中国标准时间，

　　head修改登录前的警告信息或者登录以后的警告信息

　　

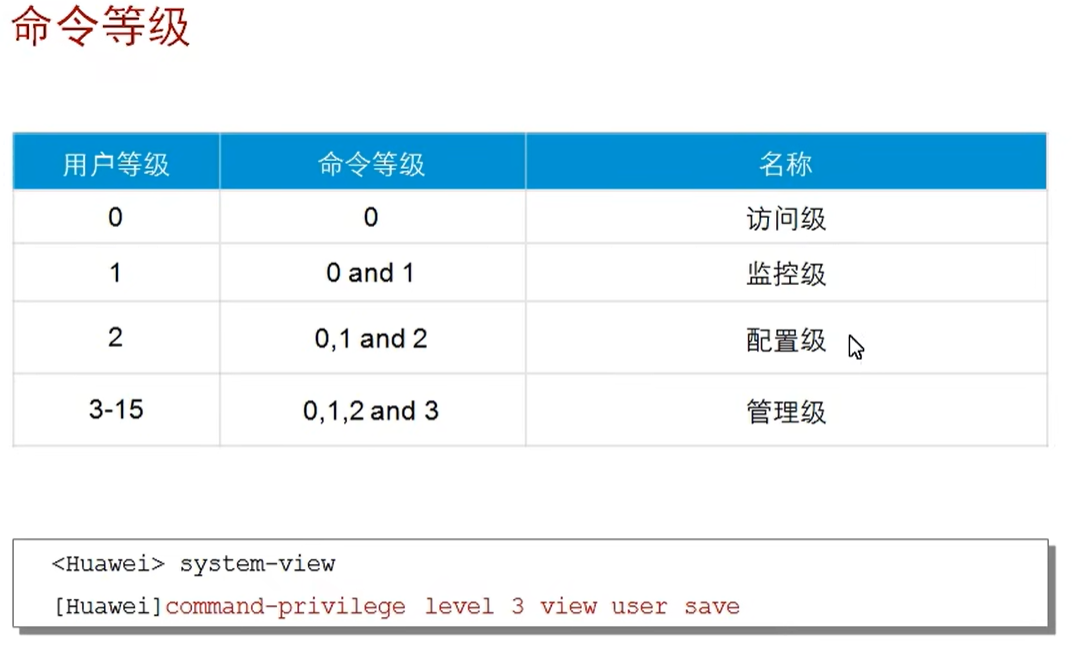

　　command-privilege level 3 view user save修改命令的等级

　　user-interface maximum-vc 4 修改同时登录终端的数目

3.ip地址是三层的

4.交换机是2层级接口，配置不了ip的

5.hybrid接口为混合模式，既包含access接口又包含了trunk接口类型

6.stp配置步骤

　　stp mode stp（默认是mstp要修改为stp）

　　display stp brief

7.l链路聚合

　　interface Eth-Trunk 1

　　trunkport GigabitEthernet 0/0/1 to 0/0/3

　　interface Eth-Trunk 1

　　port trunk allow-pass vlan 10 20

　　设置链路聚合的分担模式

　　interface E-Trunk 1

　　load-balance src-dst-mac(基于源和目的的mac进行哈希计算的方式)

　　display interface eth-trunk 1

　　另外一个交换机也做同样的配置

8.查询路由器热键

　　display hotkey

9.idel-timeout  1分 10秒

10.screen-length 10 表示每次执行一个命令一页显示10行

11.history-command max-size 10 （默认是10条，就是光标上下键最大是10条历史命令）

12.set authentication password 设置密码

13.display version 显示版本信息

14.三层级交换机和路由器连接

　　1>在三层交换机上创建vlan，把连接路由的接口划进vlan中，然后把ip地址配置这个vlan上

　　2>把三层交换机连接路由器的接口换成路由口，然后在这个接口配置ip地址

　　3>把三层交换机连接路由器的接口变为trunk模式，然后把ip地址配置到本段vlan

15.ping三种方式

　　ping -t

　　ping -a

　　ping -n

16.三层交换机有路由功能为什么不能代替交换机

　　原因：
　　　　1>三层交换机一般不支持NAT功能，当我们用到地址转换的时候就必须用到路由器和防火墙了

　　　　2>三层交换机支持以太网协议的，不支持不同的协议的互联

　　　　如果企业中有以太网还有非以太网（pppoe），那就要用到路由器

17.防火墙的作用：

　　　　1>不同安全级别之间网络访问的控制

　　　　2>实现用户的身份认证

　　　　3>实现用户的加密以及虚拟专用网

　　　　4>过滤病毒功能

18.端口划分和vlan划分的区别

　　端口隔离的端口之间没有办法相互通信，但是可以和上联口通信，端口隔离但是各个端口仍然处于一个ip段，只能仅限于一个交换机，但是无法控制通过上联的交换机进行通信。

　　vlan是同一个vlan id的端口可以通信，不同vlan之间是不能直接通信的，每个vlan的必须对应一个独立的ip段，valn可以跨越多台交换机，只需要vlan id不同

　　上联口无法区分端口隔离的数据，但是可以区分vlan的数据包

19.网关：

　　在路由器上是一个物理接口

　　在防火墙上也是一个物理接口

　　在三层交换机上是一个虚拟交换口

20.企业网中配置路由器实现多网段上网

　　1>配置ip地址(内网和外网口都要配置ip地址)

　　2>使用默认的静态路由

　　3>配置nat转换

21.IP和mac

　　IP地址不具有唯一性，它只能定位到一个局域网，不能定位到具体的某个设备，没有办法定位到具体的数据传输

　　mac它是唯一的，通过mac传输数据

　　ip解决数据在外网中的传输，mac解决数据在局域网中的传输

22.路由器和防火墙

　　是出口区常用的设备

　　路由器是在预算有限的小企业网中经常使用到，主要作用是用于连接内外网，使用到dhcp，nat地址转换，宽邸拨号，静态路由等技术

　　防火墙：除了路由器连接内外网的功能外，还增加了网络安全，可以实现危险数据过滤，用户上网行为管理，用户带宽管理功能等

　　在出口区使用防火墙比路由器要更多些

23.校园网如何保证网速稳定：

　　1>划分vlan：减少广播报文对网络的损耗

　　2>接入安全：防止一些接入层的网络安全攻击,导致网络故障

　　3>如果部署无线局域网，就要设置信道，防止无线信道之间的信号干扰导致的网速下降

24.vlan：隔离广播域，减少网络故障的范围，否则一台主机受到大量无关紧要的广播包，消耗它的新能

25.同网段，不同vlan，可以通信

　　一个是vlan 10

　　一个是vlan 20

　　交换机之间连接用access，就可以实现通信了

 　　vlan是2层隔离

　　虽然可以通信，但是不建议这样做

26.链路聚合：2种模式

　　1>手工模式

　　　　这个是最基础的方式，在这个模式下Eth-trunk的建立以及成员所有接口的加入都有手工配置，他们所有的接口都参与数据的转发，分担负载流量

　　2>lacp模式

　　　　在这种模式下，活动的接口将由lacp协议报文负责

　　　　我们首先创建一个链路聚合，将两个或者多个端口加入链路集合，我们的设备可以根据自身的配置自动形成链路聚合，并开启链路聚合收发数据

27.为什么要划分vlan？

　　防止地址冲突

　　arp攻击（病毒）

　　dhcp

　　私接路由器

　　划分vlan不要超过200台主机

28.查看nat转换的会话表

　　dis nat session all

29.

 30.路由器和三层交换机的主要区别

　　1>主要功能不同

　　三层交换机是具备一些基本的路由功能的交换机，它的主要功能还是数据交换

　　它同时具备了数据交换和路由转发的两种功能，但其主要功能还是数据交换

　　路由器仅具有路由转发这一主要功能

　　2>使用场景不一样

　　三层交换机的路由功能比较简单

　　　　它所面对的主要是简单的局域网连接,它在局域网中的主要用途是提供快速数据交换功能

　　　　满足局域网数据交换频繁的应用特点

　　路由器是为了不同类型的网络连接，它的路由功能更多的体现在不同的类型网络之间

　　　　它最主要的功能是路由转发

　　　　不仅使用于同种协议的局域网，更适用于不同的协议的局域网和广域网

　　3>性能体现不一样

　　　　路由器一般是由基于cpu进行数据包交换

　　　　　　　路由器的转发采用cpu进行计算的并转发路由

　　　　　　　　所有的数据包需要通过 cpu进行计算后实现转发

　　　　　　　　所以转发效率相较交换机来说较低

　　　　　　　　现在luyou也有硬件转发表但是第一个通过的数据包还是需要进行cpu计算的

　　　　三层交换机通过硬件转发进行数据包交换

　　　　　　三层交换机在对第一个数据流进行路由后

　　　　　　它将会产生一个mac地址和ip地址的映射表（硬件转发表）

　　　　　　当同样的数据流再次通过时将根据硬件啊转发，直接从2层通过而不是再次通过cpu计算转发路径

　　　　　　提高了数据包转发的效率，实现快速转发

31.路由器的lan口和wan口有什么区别

　　wan口是广域网端口

　　　　主要用于连接外部网络，如assl，ddn，以太网等各种接入线缆

　　lan是本地网端口

　　　　主要用于连接家庭内部网络，要与家庭网络中的交换机，集线器或者pc相连，

　　大多数路由器的wan只有一个，lan口只有一个，可以说这两类网口一类对外，一类对内

　　区分宽带路由器的wan口和lan口很简单

　　　　因为绝大多数的路由器都会再设备面板上明确标注出wan口和lan口

　　　　而且一般在数量和颜色上面都不一样

　　　　大部分的消费级别的路由器只配备有一个wan口

　　　　可能会有四个或者以上的lan口

　　　　有部分路由器将wan口颜色设置为黄色

　　　　宽带路由器的路由功能就是体现在wan口ip地址和lan口ip地址之间的数据路由上

　　　　我们通常根据网络运营商锁提供的接入方式来设置wan口的网络参数

　　　　通常有静态ip地址，动态ip地址或者ppoe方式

　　　　它与运营商的接入设备处于同一个外部网络中

　　　　将拦口的ip地址则设置为本地局域网内的ip地址，通常是我们自己可以在宽带路由器上自行设定的ip地址，lan口下所连接的计算机组成一个本网网

　　　　路由器的lan口ip地址是这个网络的网关

32.三层交换机实现不同vlan之间通信

　　用户：vlan10

　　服务器：vlan20

　　用户与服务器间跨接入，汇聚和核心交换机

　　接入层：2层交换机

　　汇聚层：三层交换机

　　核心交换机：三层交换机

　配置思路：

　　1.在接入交换机上配置基于接口划分vlan实现二层通信

　　2.在汇聚交换机上配置vlanif10作为用户的网关

　　　在核心交换机上配置vlanif20，作为服务器的网关

　　3.在汇聚交换机上配置从汇聚到vlaninf20网络的静态路由

　　　在核心交换机上配置从核心到达vlanif10网段的静态路由，实现跨网段通信

33.企业网中需要做的配置

　　1>vlan划分

　　　　涉及到的接口access，trunk，hybird

　　2>链路聚合

　　　　提供网络带宽，实现网络稳定性

　　3>路由配置

　　　　静态路由

　　　　动态路由

　　　　直连路由（不需要配置，自动生成的）

34.企业网中如果私接小路由器，可以使用dhcp snooping技术阻止小路由器的接入，防止网络故障

　　dhcp snooping enable

　　port-group group-member GigabitEthernet 0/0/1 to 0./0/24

　　dhcp snooping enable

　　interface g0/0/1 (这个是真正的dhcp端口)

　　dhcp snooping trusted

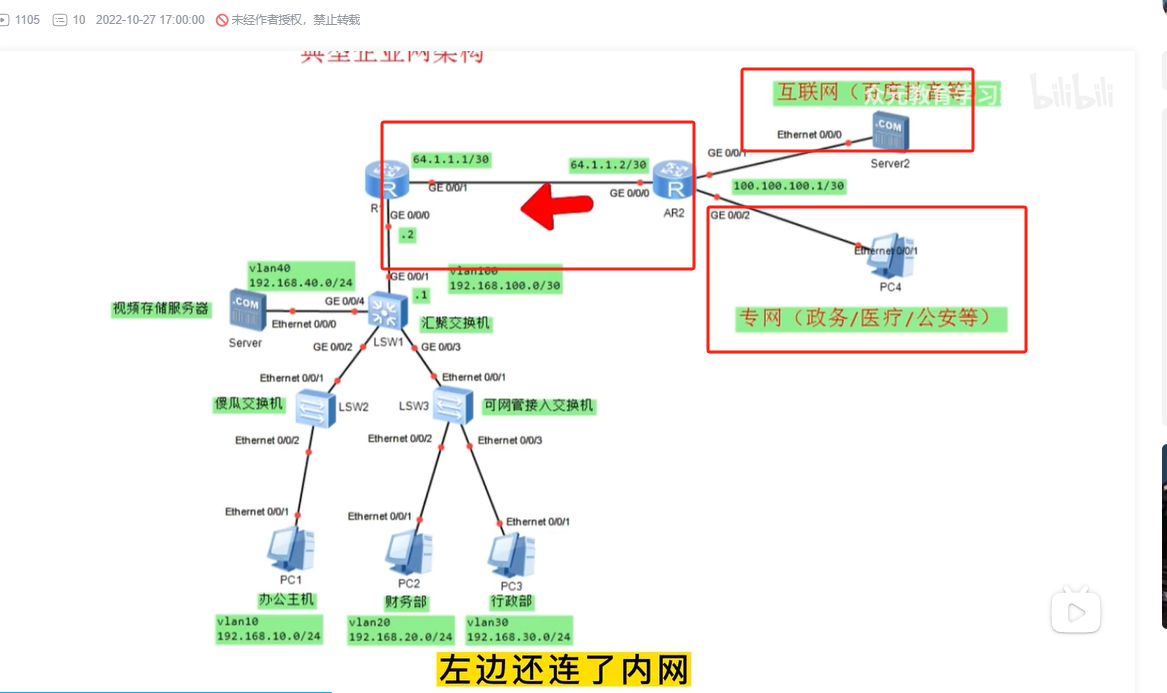

35.企业网中有专网，互联网，内网，如何配置？

　　

 　　配置方法：

　　1.配置ip地址

　　　　interface gigbaleethernet0/0/0

　　　　专用接口

　　　　ip address 172.16.1.1 255.255.255.255.0

　　　　interfacegigabitethernet0/0/1

　　　　互联网接口

　　　　ip address 64.1.1.1 255.255.255.0

　　　　interface gigabitethernet 0/0/2

　　　　内网接口

　　　　ip address 10.10.10. 255.255.255.0

　　2.配置路由

　　　　ip route-static 59.192.0.0 10.172.16.1.2

　　　　专网

　　　　ip route-static 0.0.0. 64.1.1.2

　　　　互联网

　　　　ip route-static 192.168.0.0 16 10.10.10.2

　　　　内网

　　3.配置nat

　　　　acl 2000

　　　　route permit source 192.168.0.0 0.0.255.255

　　　　interface gigabitethernet 0/0/1

 　　　　nat outbound 2000

36.禁止内网的一台主机访问外网

　　创建acl

　　acl number 2000

　　禁止某台主机访问外网

　　rule 5 deny source 192.168.10.1 0

　　允许其他主机访问外网

　　rule 10 permit

　　进入路由器内网口

　　调用acl

　　traffic-filter inbound acl 2000

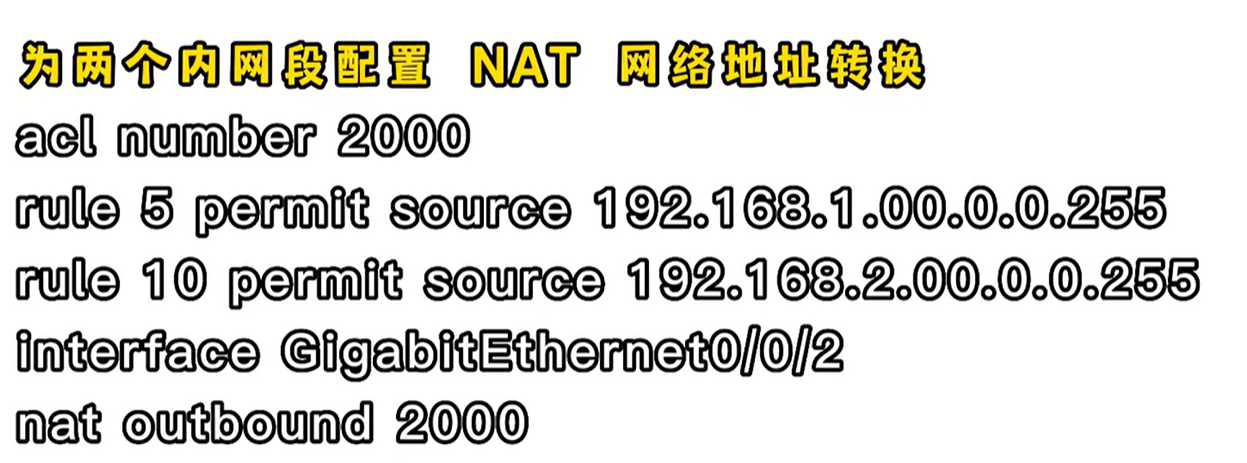

37.允许2个网段都可以上网

　　1.为2个内网口，一个外网口配置ip地址

　　interface gigabitthernet0/0/0

　　ip address 192.168.1.254 255.255.255.0

　　2.配置去往外网的nat

　　ip route-static 0.0.0.0 0.0.0.0 64.1.1.2

　　3.配置nat

　　acle number 2000

　　roule 5 permit source192.168.1.0 0.0.0.0 255

　　route 10 permit source 　192.168.2.0 0.0.0.255

　　interface GigabitEthernet 0/0/2

　　nat outbound 2000

38.配置vlan

　　vlan 10 单独配置

　　vlan batch 10 20 1024 批量创建多个vlan

　　配置vlan的描述信息

　　vlan 1024

 　　description info 根据业务用途配置vlan描述信息

39.配置链路聚合

　　2台核心交换机通过3个千兆接口链路聚合，增加带宽，提高链路可靠性

　　创建链路聚合

　　interface Eth-Trunk 0

　　port link-type trunk 配置两台核心交换机互联的eth-trunk口为trunk模式

　　port trunk allow-pass vlan 10 20 1024 允许通过的vlan

　　mode lacp-static 如果交换机支持lacp模式，建议配置为lacp模式

　　max active-linknumber 2 最大激活2个口，1个口作为备用

　　

　　添加端口，2种方式，效果一样

　　trunkport GigabitEthernet 0/0/22 to 0/0/24可以之间在链路聚合口添加

　　在端口下单独添加

　　interface gigabitEthernet 0/0/22

　　eth-trunk 0

40.配置vlan ip地址作为网关以及vrrp备份

　　1.配置核心交换机1

　　interface vlanif10

　　ip address 192.168.1.2 255.255.255.0

　　vrrp vrid 10 virtual-ip 192.168.1.1 配置vrrp虚地址

　　vrrp vrid 10 priority 150 配置交换机1为vlan10 主

 　　interface vlanif20

　　ip address 192.168.2.2 255.255.255.0

　　vrrp vrid 20 virtual-ip 192.168.2.1

　　2.核心交换机2配置

　　interface vlanif10

　　ip address 192.168.1.3 255.255.255.0

41.核心交换机dhcp配置

　　1.启用dhcp

　　dhcp enable

　　2.配置地址池

　　ip poor vlan10

 　　gateway-list 192.168.1.1

　　network 192.168.1.0 mask 255.255.255.0

　　excluded-ip-address 192.168.1.3排除

　　dns-list 8.8.8.8



　　ip pool vlan 20

　　gateway-list 192.168.2.1

　　network 192.168.2.0 maks 255.255.255.0

　　excluded-ip-address 192.168.2.3　　

　　dns-list 8.8.8.8　

42.员工从外网连入公司内网的技术

　　1.ssl虚拟专用技术

　　2.L2TP虚拟专网网技术

　　3.使用DNS服务

43.
