OSPF实验

OSPF实验

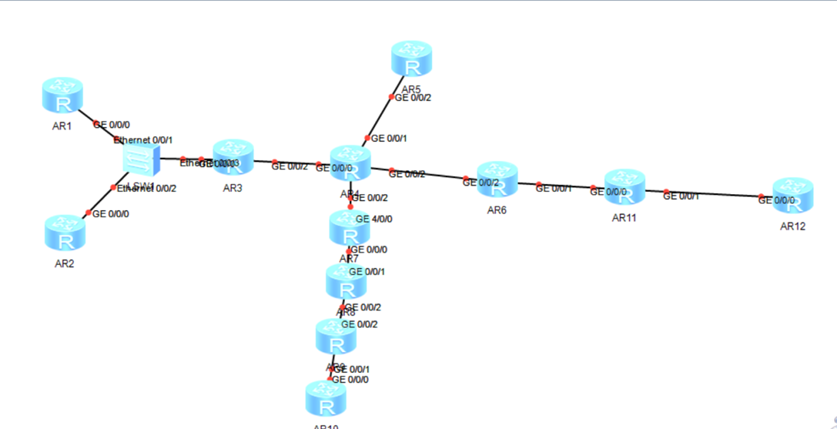

拓扑图：



地址规划：172.16.0.0/16

因为需要至少有六个区域需要，所以至少借3位：172.16.0.0/19

A0:172.16.0.0/19

假设区域内连接用户不多将A0区域划分为172.16.0.0/25

将172.16.0.0/25作为p2p骨干，即：172.16.0.0/30 172.16.0.4/30

172.16.0.128/25作为MA骨干（出现超过两台设备，所以至少29），即：172.16.0.128/29 172.16.0.136/29...

从172.16.1.0/25  172.16.1.128/25到172.16.31.128/25均为用户网段

A1：172.16.32.0/19

A2：172.16.64.0/19

A3：172.16.96.0/19

A4：172.16.128.0/19

A1至A4同A1的理论

RIP：172.16.160.0/19 172.16.160.0/20   172.16.176.0/20

172.16.192.0/19

172.16.224.0/19

配置过程：

一、地址的配置

1.区域0的配置

1）接口配置

R3：

[r3-GigabitEthernet0/0/2]ip address 34.1.1.1 24

R4：

[r4-GigabitEthernet0/0/0]ip address 34.1.1.2 24

[r4-GigabitEthernet0/0/1]ip address 45.1.1.2 24

[r4-GigabitEthernet0/0/2]ip address 46.1.1.2 24

[r4-GigabitEthernet4/0/0]ip address 47.1.1.2 24

R5：

[r5-GigabitEthernet0/0/2]ip address 45.1.1.1 24

R6：

[r6-GigabitEthernet0/0/2]ip address 46.1.1.1 24

R7：

[r7-GigabitEthernet0/0/2]ip address 47.1.1.1 24

2）缺省

R3：[r3]ip route-static 0.0.0.0 0 34.1.1.2

R5：[r5]ip route-static 0.0.0.0 0 45.1.1.2

R6：[r6]ip route-static 0.0.0.0 0 46.1.1.2

R7：[r7]ip route-static 0.0.0.0 0 47.1.1.2

3）3、5、6、7的MGRE环境配置

R3：

[r3-Tunnel0/0/0]ip address 172.16.0.129 29

[r3-Tunnel0/0/0]tunnel-protocol gre p2mp

[r3-Tunnel0/0/0]source 34.1.1.1

[r3-Tunnel0/0/0]nhrp entry multicast dynamic

[r3-Tunnel0/0/0]nhrp network-id 100

R5：

[r5-Tunnel0/0/0]ip address 172.16.0.130 29

[r5-Tunnel0/0/0]tunnel-protocol gre p2mp

[r5-Tunnel0/0/0]source 45.1.1.1

[r5-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register

[r5-Tunnel0/0/0]nhrp network-id 100

R6：

[r6-Tunnel0/0/0]ip address 172.16.0.131 29

[r6-Tunnel0/0/0]tunnel-protocol gre p2mp

[r6-Tunnel0/0/0]source 46.1.1.1

[r6-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register

[r6-Tunnel0/0/0]nhrp network-id 100

R7：

[r7-Tunnel0/0/0]ip address 172.16.0.132 29

[r7-Tunnel0/0/0]tunnel-protocol gre p2mp

[r7-Tunnel0/0/0]source 47.1.1.1

[r7-Tunnel0/0/0]nhrp entry 172.16.0.129 34.1.1.1 register

[r7-Tunnel0/0/0]nhrp network-id 100

4）区域0的环回配置：

R5：[r5-LoopBack0]ip address 172.16.1.1 25

R6：[r6-LoopBack0]ip address 172.16.1.129 25

R7：[r7-LoopBack0]ip address 172.16.2.1 25

2.区域1的配置

1）环回的配置

R1：[r1-LoopBack0]ip address 172.16.33.1 25

R2：[r2-LoopBack0]ip address 172.16.33.129 25

R3：[r3-LoopBack0]ip address 172.16.34.1 25

2）接口配置

R1：[r1-GigabitEthernet0/0/0]ip address 172.16.32.129 29

R2：[r2-GigabitEthernet0/0/0]ip address 172.16.32.130 29

R3：[r3-GigabitEthernet0/0/0]ip address 172.16.32.131 29

3.区域2的配置

1）接口配置

R6：[r6-GigabitEthernet0/0/1]ip address 172.16.64.1 30

R11：

[r11-GigabitEthernet0/0/0]ip address 172.16.64.2 30

[r11-GigabitEthernet0/0/1]ip address 172.16.64.5 30

R12：[r12-GigabitEthernet0/0/0]ip address 172.16.64.6 30

2）RIP的环回配置：

R12：

[r12-LoopBack0]ip address 172.16.160.1 20

[r12-LoopBack1]ip address 172.16.176.1 20

4.区域3的配置

1）环回的配置

R8：[r8-LoopBack0]ip address 172.16.97.1 29

2）接口的配置

R7：[r7-GigabitEthernet0/0/1]ip address 172.16.96.1 30

R8：

[r8-GigabitEthernet0/0/0]ip address 172.16.96.2 30

[r8-GigabitEthernet0/0/2]ip address 172.16.96.5 30

R9：

[r9-GigabitEthernet0/0/2]ip address 172.16.96.6 30

3. 区域4的配置

1）环回的配置

R9：[r9-LoopBack0]ip address 172.16.129.1 25

R10：[r10-LoopBack0]ip address 172.16.129.129 25

2）接口的配置

R9：[r9-GigabitEthernet0/0/0]ip address 172.16.128.1 30

R10：[r10-GigabitEthernet0/0/1]ip address 172.16.128.2 30

二、OSPF的启动

1. 区域1的配置

R1：

[r1]ospf 1 router-id 1.1.1.1

[r1-ospf-1]area 1

[r1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

R2：

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]area 1

[r2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

R3：

[r3]ospf 1 router-id 3.3.3.3

[r3-ospf-1]area 1

[r3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.3.255

[r3-ospf-1-area-0.0.0.1]network 172.16.0.129 0.0.0.0

2. 区域0的配置

R5：

[r5]ospf 1 router-id 5.5.5.5

[r5-ospf-1]area 0

[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

R6：

[r6]ospf 1 router-id 6.6.6.6

[r6-ospf-1]area 0

[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.1.255

R7：

[r7]ospf 1 router-id 7.7.7.7

[r7-ospf-1]area 0

[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255

3. 区域2的配置

R11：

[r11]ospf 1 router-id 11.11.11.11

[r11-ospf-1]area 2

[r11-ospf-1-area-0.0.0.2]network 172.16.0.0 0.0.255.255

R12：

[r12]ospf 1 router-id 12.12.12.12

[r12-ospf-1]area 2

[r12-ospf-1-area-0.0.0.2]network 172.16.64.6 0.0.0.0

4. 区域3的配置

R7：

[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0

R8：

[r8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255

R9：

[r9-ospf-1-area-0.0.0.3]network 172.16.96.6 0.0.0.0

5. 区域4的配置

R10：

[r10]ospf 1 router-id 10.10.10.10

[r10-ospf-1]area 4

[r10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255

三、改变设备工作方式（让3/5/6/7设备能够建邻）

R3：

[r3-Tunnel0/0/0]ospf network-type broadcast

R5：

[r5-Tunnel0/0/0]ospf network-type broadcast

[r5-Tunnel0/0/0]ospf dr-priority 0

R6：

[r6-Tunnel0/0/0]ospf network-type broadcast

[r6-Tunnel0/0/0]ospf dr-priority 0

R7：

[r7-Tunnel0/0/0]ospf network-type broadcast

[r7-Tunnel0/0/0]ospf dr-priority 0

四、宣告RIP

R12：[r12-ospf-1]import-route rip 1

五、汇总

R3：[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

R6：[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

R7：[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

R12：[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0（RIP汇总）

R9：[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

六、调节末梢区域

R1：[r1-ospf-1-area-0.0.0.1]stub

R2：[r2-ospf-1-area-0.0.0.1]stub

R3：[r3-ospf-1-area-0.0.0.1]stub no-summary

七、使所有设备可以访问R4的环回

R3：

[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r3-GigabitEthernet0/0/2]nat outbound 2000

R6：

[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r6-GigabitEthernet0/0/2]nat outbound 2000

R7：

[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r7-GigabitEthernet0/0/2]nat outbound 2000
