INNTERCONNECT学习

应用领域

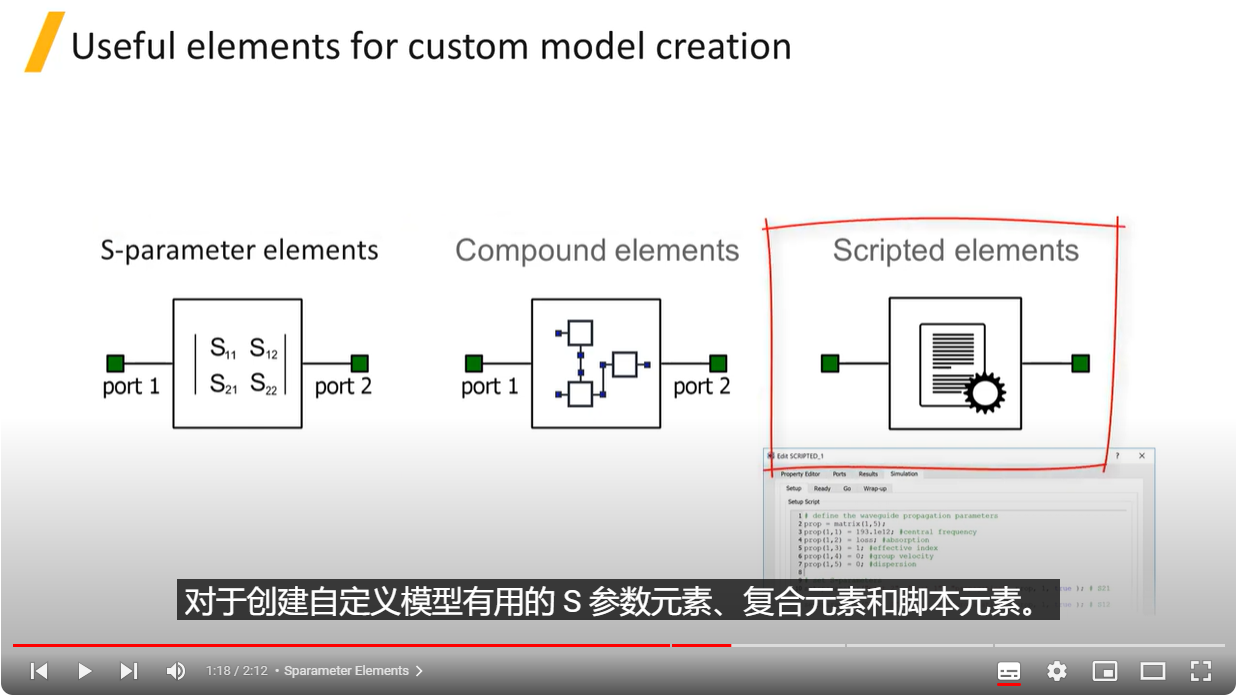

元素

S参数

适用于Y分支、光栅耦合器、多模干扰、MMI耦合器等结构
S参数文件中存储的数据格式取决于所使用的特定元素，根据不同数量的端口、时变S参数等可使用不同的S参数元素

S参数案例链接：
https://ansys13.ansys.com/AnsysInnovationCourses/Photonics/LumericalINTERCONNECT/Course5CustomModels/YBranchSParameter.dat

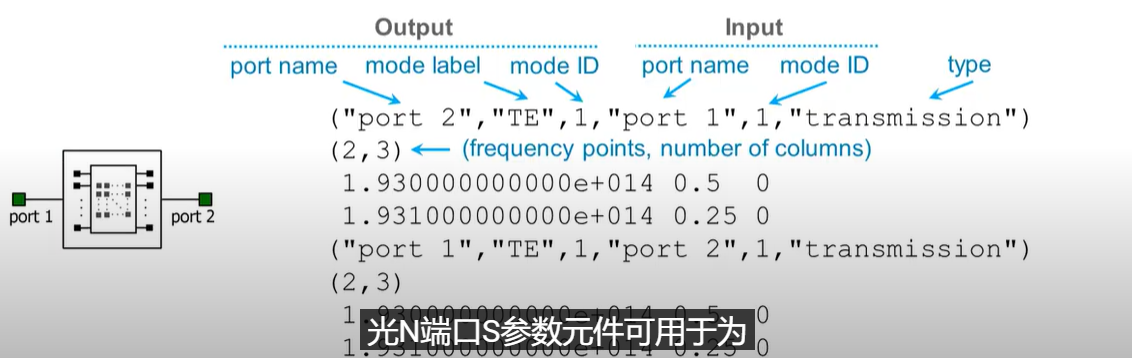

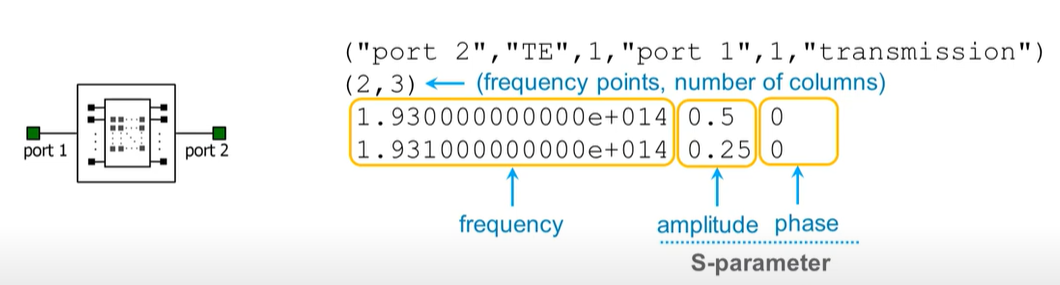

与频率相关，光N端口S参数元素加载该参数，表示具有2个端口且每个端口支持1个模式的设备

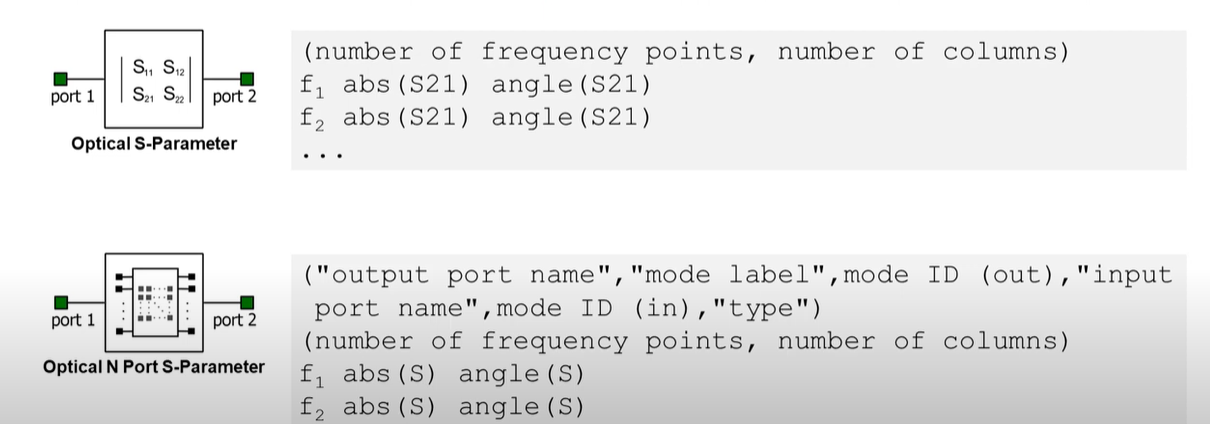

光N端口S参数文件可用于为具有任意数量端口和模式的设备加载S参数数据。若数据包括温度依赖性，则类型可以是调制。

S参数的相位为弧度制

可用FDTD或MODE来执行组件级仿真提取S参数数据

时变S参数元素

有缘原件通常具有所施加的电压偏置或电流的频率响应。时变S参数元素获取不同的电信号值的频率响应数据，当找不到相应缺失值会使用插值法填补。
Y分支FDTD提取S参数案例：略
对于长结构，由于群延迟，导致相位随频率线性变化

Compound元素

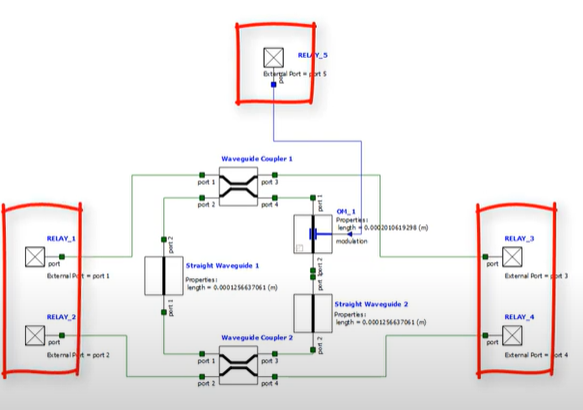

用于对元素进行分组。在复合元素内可以有复合元素，故可以对元素进行层次划分，这适用于创建复杂电路。

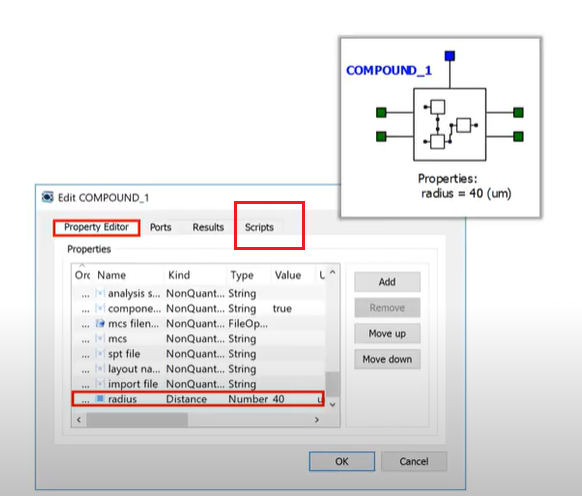

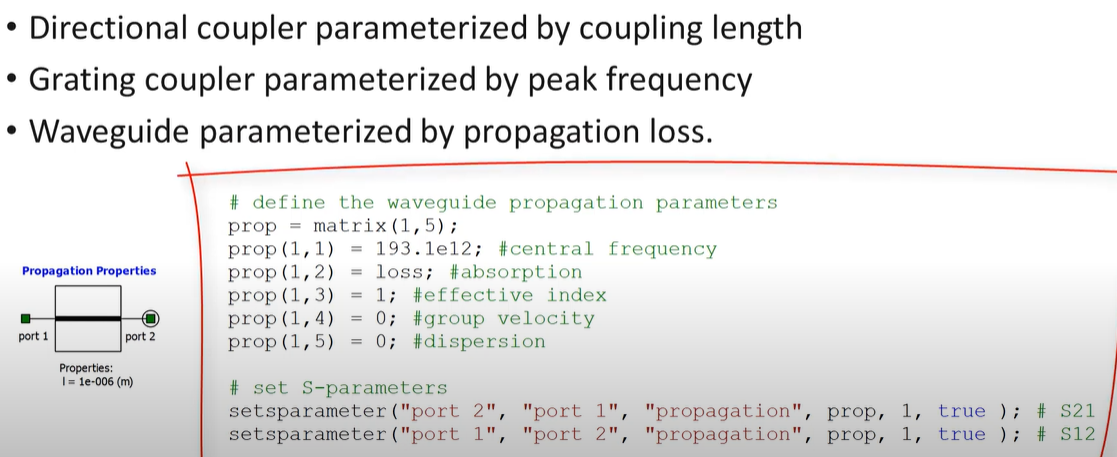

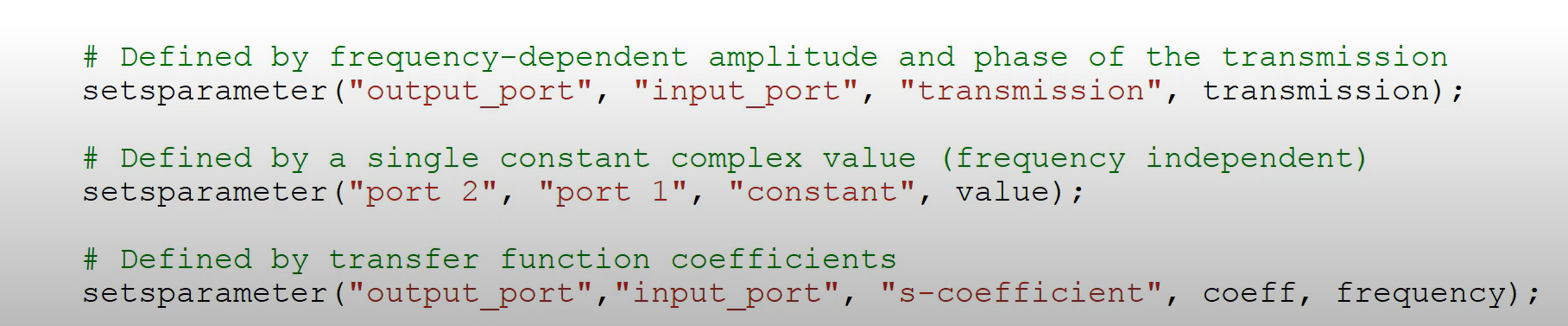

复合元素可通过脚本设置子元素属性，可用于建立参数化模型。

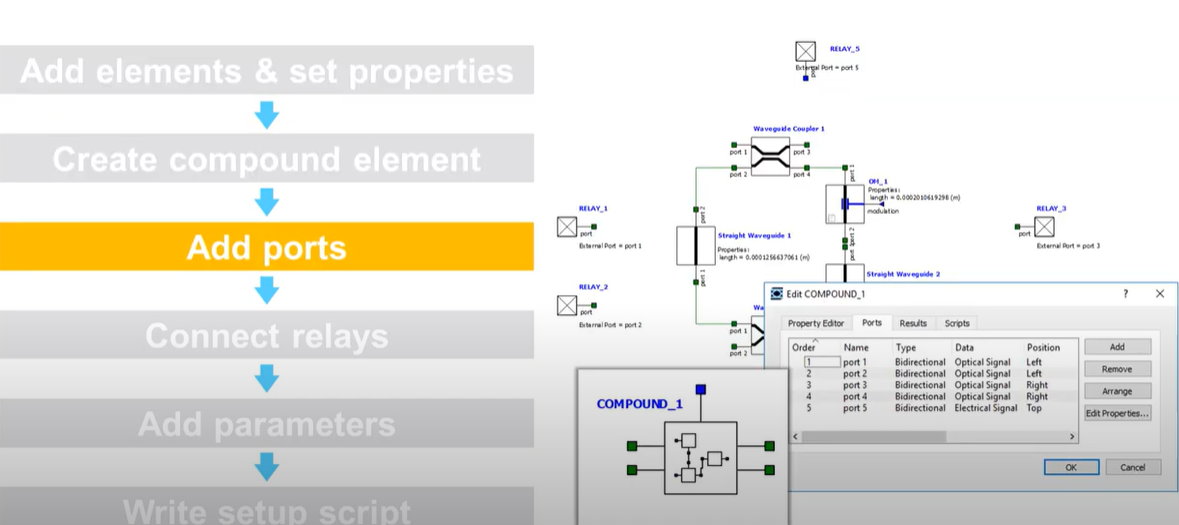

流程：添加元素/设置属性-->创建复合结构-->添加端口-->链接延迟-->添加参数-->写启动脚本
（前两步客户换，可先设置元素，后将其分组创建复合元素；创建复合元素后添加元素）
