12V给3.7V锂电池充电芯片选型，高性价比PW4213应用指南

常见的3.7V锂电池充电芯片，是4054，4057，4056等，单是电流不超过1A，同时都是5V输入，不能12V输入的，一般12V输入需要DC-DC降压了，PW4213是可以5V，9V，12V输入给3.7V锂电池充电芯片，充电电流可调，可达2A。

一、PW4213核心特性概述

宽输入电压范围：PW4213支持4.5V至15V的输入电压，完美涵盖12V输入应用，并内置15V过压保护（OVP）和4V欠压闭锁（UVLO），确保芯片在异常输入条件下安全可靠。

高效同步降压架构：芯片采用500kHz固定开关频率的同步整流降压拓扑，不仅减少了外部电感、电容的尺寸，更能实现高达90%以上的充电效率，有效降低系统热损耗。

智能四段式充电管理：集成短路检测、涓流充电（Trickle Charge）、恒流充电（CC）和恒压充电（CV）全流程。当电池电压低于3.0V时自动进入涓流预充，保护电池健康；之后进入恒流快速充电；最终在电池电压达到4.2V（可调）时转为恒压浮充，确保电池安全充满。

输入动态功率管理（DPM）：此功能可防止弱适配器过载。通过DPM引脚外接分压电阻，可设定输入电压钳位值（VIN_CLAMP）。当适配器输出因负载过大而电压下降时，芯片自动降低充电电流，将输入电压稳定在设定值，避免适配器重启或损坏。

全面的保护与指示功能：内置温度调节环路，在芯片结温过高时自动降低电流；提供开漏极状态指示引脚（STAT），可驱动LED，直观显示充电中/充满状态。此外，还具备防电池反灌功能。



二、与快充协议芯片PW6606的搭配应用

在为12V输入环境设计快充系统时，PW4213常与平芯微的PW6606快充协议诱骗芯片搭配使用。PW6606支持PD/QC等多种主流快充协议，能够与支持快充的适配器通信，诱骗出更高的电压（如9V、12V）。

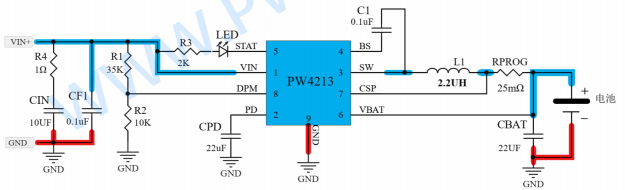

典型应用电路：PW6606置于输入端，与适配器通信并获得高电压输出；此输出作为PW4213的输入。规格书注明，通过改变PW6606外围电阻R5为1KΩ，可将其诱骗输出电压设定为5V和9V，从而为PW4213提供更高效的输入电源，缩短充电时间。

系统优势：这种组合使得传统12V电源或快充适配器都能高效地为3.7V锂电池充电，既提升了充电速度，又保留了PW4213所有的电池管理及保护功能，是兼顾快速充电与电池寿命的优选方案。

PW4213是一款为12V输入、3.7V锂电池充电应用量身打造的高集成度、高可靠性管理芯片。其宽输入范围、高效率、智能充电流程和丰富的保护机制，结合与PW6606等快充协议芯片的便捷搭配，为车载充电器、移动电源、智能设备等产品提供了一个性能优异、设计简洁的完整电池充电解决方案。工程师在设计时，严格遵循规格书中的电气参数、布局规范和外围元件选型建议，是保证系统长期稳定工作的关键。
