解决CN3302难过EMC和8.4A2A太烫问题，PW4584A选型指南

CN3302外置MOS的，同时也是异步要加肖特基二极管，也意味着效率再80%左右，对于8.4V1A还好，8.4V2A也可以做到，但是温度高得不能实际用于产品量产或者需要加散热片才行，但是长时间工作散热片还是解决不了。

CN3302 EMC部分因为是外置MOS，工作频率也需要外调，在EMC认证时，需要工程师有很厉害的电源EMC经验，同时还要加磁珠和RC电阻等，比较难调出名。

PW4584A也是异步（肖特基二极管），内置MOS，效率80多%，可以做8.4V1A

PW4253是同步（不需要肖特基二极管，）效率90-95%，可以做到8.4V2A

同时PW4584A和PW4253对于EMC过认证因为集成度高的问题，PW4584A一般只需要加电阻电容就可以，规格书有， PW4253更简单，不需要加外围。

一、 芯片概述与核心定位

PW4584A是一款异步升压充电控制器，输入电压范围3.6V-6V，专为两节串联锂离子电池设计，最大充电输出可达8.4V/1A。其核心价值在于内置智能自适应输入电流调节（Input Current Limit）环路，能自动匹配不同负载能力的5V适配器（如5V1A, 2A, 3A），防止因充电电流过大而“拉挂”适配器，从源头提升了系统的兼容性与稳定性。

PW4253则是一款同步升压充电管理IC，输入范围4.5V-5.8V，同样支持两节串联电池充电，但输出能力更强，可达8.4V/2A。它集成功率MOS管，采用同步整流架构，将升压充电效率提升至典型值95%。高效率直接意味着更低的功率损耗和芯片温升，是解决“8.4V/2A太烫”问题的关键。

二、 如何解决“难过EMC”问题？——以PW4584A的设计为例

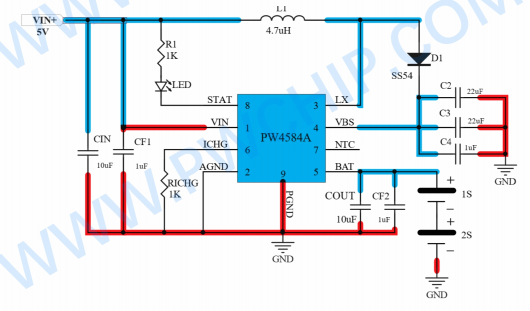

EMC问题往往源于开关电源的高速切换噪声。PW4584A的规格书提供了明确的PCB布局指南，这些是攻克EMC难题的实操关键：

关键路径最短化：输入电容、功率电感（L1）、肖特基二极管（D1）、VBS引脚及BAT引脚形成的功率环路，必须采用短而宽的走线，以减小寄生电感和环路面积，从而降低辐射干扰。

元件紧靠布局：输入滤波电容（CIN， CF1）应尽可能靠近芯片的VIN引脚，输出电容（COUT）应尽可能靠近BAT引脚。这能有效滤除高频噪声。

减少LX节点干扰：LX引脚（开关节点）连接电感、二极管和芯片内部MOS，该节点电压高速跳变，是主要噪声源。布局必须保证连接线最短，包围面积最小。规格书特别指出，在LX引脚增加RC吸收电路，能有效降低开关信号辐射。

强化接地与散热：芯片底部的散热焊盘（Power GND）是功率地，必须通过多个过孔与PCB底层地平面可靠、大面积连接，这既是散热通道，也是为噪声提供低阻抗回流路径，抑制共模干扰。

通过遵循以上设计规则，PW4584A方案能从硬件布局上最大化抑制EMI，为通过EMC测试奠定坚实基础。



三、 如何解决“8.4V/2A太烫”问题？——PW4253的高效方案

温升过高的本质是效率不足，功率损耗以热能形式释放。PW4253从以下几个层面根本性改善温升：

同步整流架构：与PW4584A采用的异步架构（需外接肖特基二极管）不同，PW4253内置同步整流管。在续流阶段，同步整流管的导通压降远低于外部肖特基二极管，显著降低了导通损耗，这是效率提升至95%的核心。

高达2A的充电电流能力：在5V输入、8.4V/2A输出条件下，高效率直接转化为更低的芯片自身功耗（Ploss = Pin - Pout）。更少的发热量使得芯片在满载工作时结温（Tj）更容易控制在安全范围内。

完善的热管理：芯片内部集成温度调节环路。当检测到芯片温度达到120℃时，会自动线性降低充电电流，从而控制温升，实现热平衡，避免因过热而触发关机保护（OTP， 典型值130℃），保证了充电过程的持续与安全。



四、 典型应用与选型指南

PW4584A典型应用要点：

充电电流设置：通过ICHG引脚外接电阻（RICHG）到地来设定恒流充电电流，公式为 ICC (A) = 1000 / RICHG (Ω)。例如，RICHG=1KΩ时，ICC=1A。

NTC功能：通过NTC引脚外接负温度系数热敏电阻网络，监测电池温度。高温阈值（VNTCH）典型0.38V，低温阈值（VNTCL）典型1.43V。若无需此功能，可将引脚浮空。

电感选择：推荐使用饱和电流足够大的功率电感，例如规格书示例的4.7μH电感。



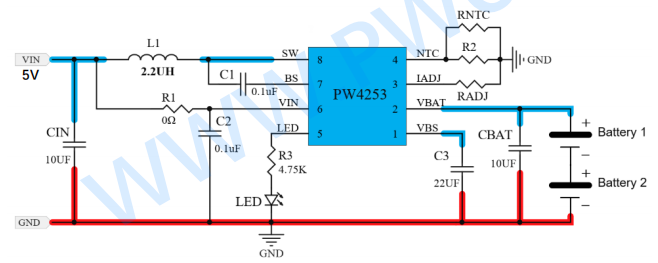

PW4253典型应用要点：

充电电流设置：通过IADJ引脚配置。引脚悬空（NC）时，默认充电电流为1.14A。如需增大电流，可外接电阻（RADJ）到地，关系式为：RADJ (KΩ) = 3 / (ICC - 1.14)。例如，欲设ICC=2A，则RADJ ≈ 3.49KΩ。

NTC功能：若不使用NTC温度保护，必须将NTC引脚通过一个51KΩ电阻接地，不可浮空。

高效率组件：其同步架构对电感和输出电容的要求与异步方案类似，但得益于高效率，系统整体的热设计压力更小。

五、 对比与选型建议

特性	PW4584A	PW4253
架构	异步升压（外接肖特基二极管）	同步升压（内置同步整流管）
最大充电电流	8.4V / 1A	8.4V / 2A
典型效率	90%	95%
核心优势	完善的EMC布局指南，智能输入限流，适配器兼容性好	超高效率，温升低，适合大电流充电应用
解决痛点	侧重通过优化PCB设计解决EMC难题	侧重通过提升转换效率解决发热难题

选型建议：

若您的应用充电电流需求在1A左右，且对产品认证中的EMC性能尤为关注，PW4584A及其详尽的布局指南是您的优选。

若您需要更大的充电电流（如2A），且深受散热问题困扰，追求更快的充电速度和更凉快的用户体验，那么PW4253的高效同步方案将是更合适的答案。

这两款芯片均代表了平芯微在电源管理领域的深耕，通过不同的技术路径，为工程师解决了双节锂电池充电方案中的经典难题。在设计时，请务必参考最新版官方规格书，并严格按照其推荐进行电路设计和PCB布局。
