PW2605Z，专为系统安全护航的高可靠性负载开关

在电子系统设计中，电源路径的智能管理与保护至关重要。PW2605Z 作为一款高性能的负载开关集成电路，其核心使命是在输入电源与后续系统之间构建一道可靠的安全屏障。它不仅能实现电源的通断控制，更集成了全面的输入过压、输出过流及过热保护功能，有效防止异常电压、电流或温度对昂贵下游电路造成的损害。对于需要高可靠性电源管理的应用，如便携设备、物联网模块、通信设备及各种嵌入式系统，PW2605Z 提供了一个高度集成、响应迅速的解决方案。

一、芯片核心特性概述

PW2605Z 本质上是一个由逻辑信号控制的智能电子开关。它内部集成了一颗低导通电阻的功率MOSFET，当开启时，输出电压近似等于输入电压减去MOSFET上的微小压降。其设计远不止于此，围绕此开关构建的多重保护机制是其核心价值所在：

宽输入电压范围：支持3.5V至30V的输入工作电压，兼容多种电源适配器、电池等电源场景。

可编程过压保护：具备内部固定（典型6.1V）和外部电阻可调（4.5V-16V）两种OVP模式。当输入电压超过设定阈值，芯片将在极短时间（典型50ns）内切断通路，防止高压浪涌损坏系统。

可调过流保护：通过外接单一电阻，可将过流保护阈值在0.5A至3A之间灵活设置。一旦输出电流超标，芯片会迅速关断，应对短路或过载故障。

完备的热管理与控制：

过温保护：当芯片结温超过150°C时自动关断，温度下降30°C后恢复，防止因过热失效。

使能控制：提供EN引脚，可通过逻辑电平（高电平>1.5V关断，低电平<0.4V开启）控制开关状态，引脚内部集成下拉电阻，悬空即默认开启。

电源好信号：PG引脚在输入电源正常存在时输出一个稳压电源，可用于指示电源状态，且不受保护动作影响。

软启动与欠压锁定：内置软启动功能以减少浪涌电流；具备UVLO功能，确保输入电压足够（典型3.05V）后才允许启动，避免系统在低压下不稳定工作。



二、工作原理与保护机制详解

PW2605Z 通过持续监测VIN引脚电压、流经内部MOSFET的电流以及芯片结温来动态管理电源路径。

正常开关操作：当EN为低且输入电压高于UVLO阈值后，芯片经过约18ms的启动延时（用于滤除热插拔瞬态）和250μs的软启动过程，平缓导通内部MOSFET，建立输出电压。

过压保护响应：OVP电路实时采样输入电压。一旦超标，控制逻辑会立即关断MOSFET，实现输入与输出的物理隔离。只有当输入电压回落至正常范围并持续约280μs后，开关才会自动恢复。

过流保护逻辑：OCP电路监测负载电流。若在启动完成后发生过流，约50μs后关断；若在启动过程中就发生过流，则会在18ms的启动延时结束后关断。这是一种锁定式保护，故障排除后需通过重启输入电源或切换EN引脚状态来复位。

集成热保护：OTP电路独立工作。结温超标则强制关断，温度降至安全区后自动恢复，提供了最后一道物理安全防线。

三、典型应用与选型参考

PW2605Z 采用紧凑的DFN2x2-8L封装，在极小的占板面积内提供了强大的功能，非常适合空间受限的现代电子产品。

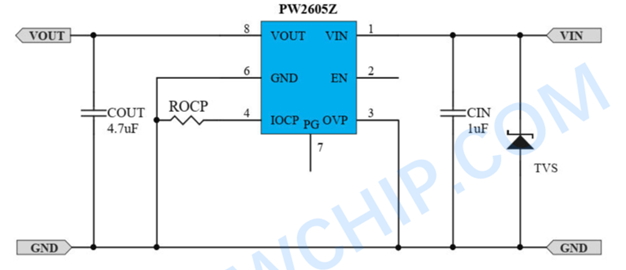

典型应用电路：其应用电路非常简洁。基本连接只需在输入输出端搭配必要的滤波电容（如规格书推荐的1μF和4.7μF）。关键配置在于：

通过连接在IOCP引脚与地之间的电阻设定所需的限流值。

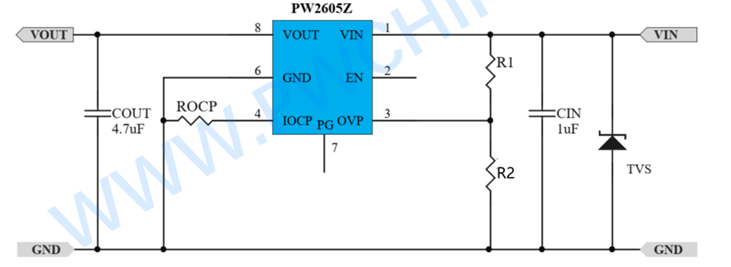

通过分压电阻网络连接OVP引脚来设置高于内部6.1V的过压点（若需要）。

EN引脚可连接至主控MCU的GPIO实现远程控制。

PG信号可上拉后送至MCU作为电源插入状态指示。

重要规格参数提醒：

绝对最大额定值：必须严格遵守，例如输入电压绝对不可超过32V，结温不得超过150°C，否则可能造成永久性损坏。

功耗与热阻：芯片允许最大功耗为1W，结到环境的热阻为100°C/W。在实际应用中，需根据负载电流和压降计算温升，确保芯片工作在安全温度范围内。

包装信息：产品型号印字为“2605 XXXX”，其中2605为固定代码，XXXX为生产批次代码。标准包装为编带卷盘，每卷4000片。

PW2605Z 的数据手册与技术支持由无锡市平芯微半导体科技有限公司提供。其设计体现了对系统电源安全性的深度考量，通过可编程的保护参数和多重保护机制，为工程师提供了一个构建稳健电源系统的关键元件。在设计初期引入这样一颗负载开关，能以较低的成本显著提升整个产品的可靠性与耐久度。
