守护设备命脉，深入解析USB过压保护芯片PW2609A及其家族解决方案

在现代电子设备中，USB端口作为连接外界电源与数据的核心通道，其安全性直接决定了整个系统的可靠性。一个看似平常的热插拔动作，或是一个劣质充电器，都可能引发致命的电压浪涌。因此，USB过压保护芯片已成为高端设计中不可或缺的“守门神”。它如同一道敏捷的电子断路器，在危险电压出现的瞬间（通常仅需数十纳秒）立即切断通路，保护后方昂贵的处理器、电池管理芯片等核心元件。本文将聚焦于无锡平芯微（PWCHIP）的明星产品PW2609A及其系列方案，依据官方规格书进行深度技术剖析，为您的设计选型提供坚实依据。

一、 旗舰之选：全能型选手PW2609A深度解读

作为满足严苛应用需求的首选，PW2609A代表了当前USB前端保护的高水准。它不仅仅是一个开关，更是一个集成了智能监控与管理功能的系统级保护单元。

性能基石：超低阻抗与强大带载能力
PW2609A内部集成了一颗高品质的N-FET功率管，其导通电阻（Rds(on)）典型值低至35mΩ。这个参数至关重要——更低的阻抗意味着在传输电流时产生的压降和热量更少，能显著提升系统效率，减少不必要的能量损耗。同时，它支持高达3A的持续输出电流和5A的峰值电流，足以应对快速充电和瞬时大负载的需求。

核心防线：灵活可编程的过压保护（OVP）
这是PW2609A的核心优势之一。其过压保护阈值并非固定不变，而是可以通过连接在VIN、VOVP和GND引脚之间的两个外部电阻（R1, R2）进行精确设定，范围覆盖4V至24V。计算公式为：V_OVP = 1.2V × (1 + R1/R2)。若将VOVP引脚直接接地，芯片则自动启用内部默认的6.1V阈值，完美适配标准5V USB电源环境。这种灵活性使其能从容应对各种非标适配器或具有多电压档位的电源。

响应速度：以纳秒级反应化解危机
规格书明确标示其OVP响应时间（t_OVP）为50纳秒。这个速度意味着，当输入端出现一个危险的电压尖峰时，芯片能在其尚未深入系统内部之前就完成检测并关断通路，真正实现“御敌于国门之外”。

全面守护：集成化保护功能

·过温保护（OTP）：当芯片内部结温超过约150°C时，会强制关断输出，防止因持续过载或环境过热导致硅片损坏。温度降低后自动恢复。

·软启动功能：在系统上电或使能开启时，内部MOSFET会缓慢导通，有效抑制涌入电流（Inrush Current），避免对输入电源造成冲击或导致电压跌落。

·使能控制（EN）：该引脚为低电平有效，内置上拉电阻，悬空即默认开启。可通过外部MCU或逻辑电路进行开关控制，实现电源序列管理或远程关断。

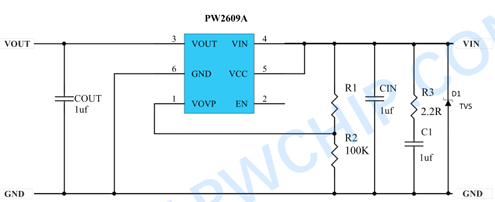

典型应用电路设计要点
其应用电路极为简洁。核心是在输入输出端分别并联一颗低ESR的陶瓷电容（建议≥1μF），用于滤波和提供瞬态电流。设置OVP阈值时，建议分压下电阻R2采用100kΩ，并将其接地端单独连接到芯片的GND引脚（单点接地），以提高抗干扰能力。对于存在热插拔且输入电压可能高于20V的应用，规格书建议在VIN前端增加一个RC缓冲网络（如C1=1μF， R3=2.2Ω），以进一步吸收插拔瞬间的电压振铃。



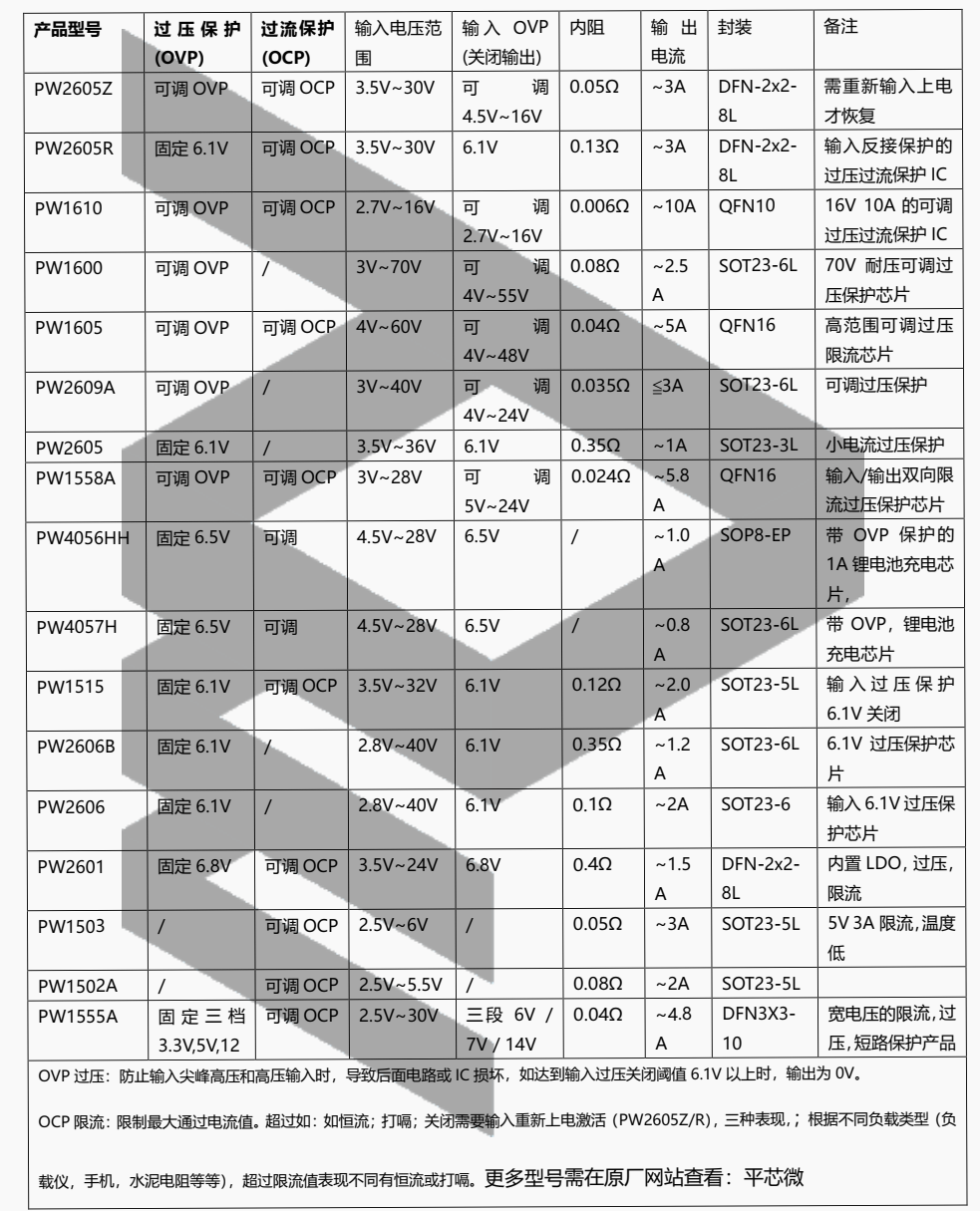

二、 丰富家族：按需匹配的精准解决方案

平芯微的产品线覆盖了从基础保护到特色功能的多种场景，工程师可根据具体需求灵活选择。

1.平衡之选：PW2606系列

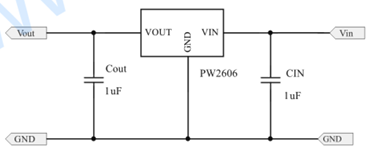

PW2606：在性能与成本间取得平衡。提供2A持续电流和100mΩ的导通电阻，固定OVP阈值有6.1V（型号PW2606-61）可选。适合大多数对效率和空间有要求的中等功率设备。

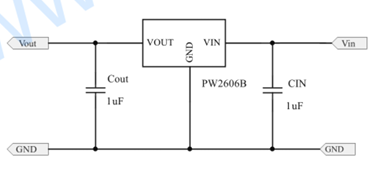

PW2606B：其特点是提供了OVP阈值编程引脚（OVLO），允许在6.1V范围内设定，但最大电流为1A。适合需要非标电压保护但电流需求不高的特定应用。



2.功能扩展：PW2605系列
该系列在基础OVP上增加了更多监控和管理功能。

PW2605Z：同时集成可编程OVP（4.5V-16V） 和可编程过流保护（OCP，0.5A-3A），并提供了一个PG（电源良好） 状态输出引脚，可直接驱动指示灯或通知主控。

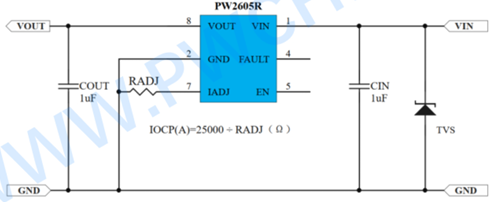

PW2605R：一款特色鲜明的芯片。它额外提供了输入防反接保护，即使电源正负极接反也能保护后级电路安全。同时，其FAULT开漏输出引脚会在任何保护（OVP/OCP/OTP）触发时拉低，为系统诊断提供了明确信号。

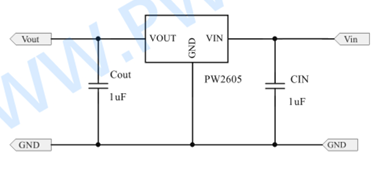

PW2605：采用极简的SOT23-3L封装，仅提供最基本的6.1V OVP和1A电流能力，是空间优先级极高的极简设计的理想选择。





1. 应对严酷环境：高压方案PW1600

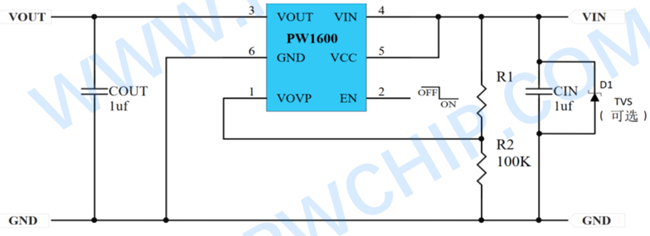

   专为汽车电子、工业设备等环境设计，其输入端可承受高达70V的瞬态电压，工作电压范围3V-60V，持续电流2.5A。其OVP阈值同样支持外部编程（4V-55V），是应对汽车抛负载（Load Dump）等严峻考验的可靠选择。

1. 专注电流监控：PW1515

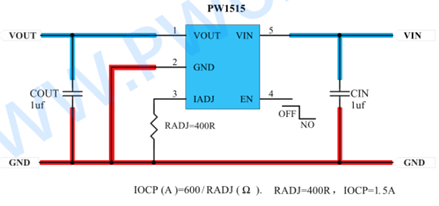

   如果您的主要痛点在于防止输出短路或电池过充电流，PW1515是更专注的选择。它在提供固定6.1V OVP的同时，其核心是通过外部电阻（R_ADJ）精密编程的过流保护，范围0.2A至2A，公式为 I_OCP = 600 / R_ADJ。它会在过流时进入恒流模式而非直接关断，适用于需要限流充电的场合。
2.

三、 工程师选型与设计实战指南

面对如此丰富的选择，您可以遵循以下路径快速决策：

四步确定核心需求：

第一步：定电压——系统可能遭遇的最高瞬态输入电压是多少？选择芯片的绝对最大额定值（VIN_MAX）需高于此值。

第二步：定电流——后端负载的最大持续工作电流是多少？选择芯片的持续输出电流（IOUT）需留有一定余量（如20%-30%）。

第三步：定功能——是否需要OCP？是否需要故障指示（FAULT/PG）？是否需要防反接？空间限制是否极端（决定封装）？

第四步：定阈值——保护阈值用固定6.1V是否足够？是否需要灵活调整？



PCB布局与散热关键提醒：

电容就近放置：输入电容（CIN）和输出电容（COUT）必须尽可能靠近芯片对应引脚，走线短而粗，以形成高效的高频噪声退耦路径。

关注热设计：功耗 P_D = (V_IN - V_OUT) × I_OUT + (I_OUT² × Rds(on))。即使Rds(on)很小，在大电流下仍会产生可观热量。需根据热阻参数（RθJA）计算芯片结温，并确保PCB有足够的铜箔面积用于散热，必要时可添加过孔将热量导至内层或背面。

敏感信号隔离：设置OVP阈值的分压电阻网络走线应远离高频或大电流路径，防止噪声干扰导致误触发。

结语

在追求设备高可靠性的道路上，对电源入口风险的漠视往往是代价最高昂的。平芯微的PW2609A及其家族芯片，以其从基础到前沿的全方位布局，为工程师提供了精确匹配不同应用场景的“武器库”。无论是追求极致性能与灵活的PW2609A，还是需要特殊诊断功能的PW2605R，或是应对高压挑战的PW1600，总有一款能成为您产品电源守护体系中坚实而可靠的一环。仔细评估您的需求，善用这些芯片，无疑将为产品的市场竞争力增添一枚重要的砝码。
