快充充电器电压诱骗芯片PW6606：解锁设备高电压供电新方案
PW6606本质上是一颗用于受电设备端的快充协议取电芯片。它安装在需要用电器（Sink）内部，核心功能是让设备能够主动从兼容的快充充电器（Source）申请并获得更高的电压。
下面，我们以设备端芯片的角色，重新梳理PW6606的原理和工作流程。
核心角色纠正：PW6606是“主动请求者”
- 位置：安装在需要快充供电的设备内部（如移动电源、便携风扇、车载设备、DIY电路等）。
- 使命：当设备连接到充电器时，它代表设备与充电器进行通信，根据设备自身的需求，“请求”充电器输出一个特定的高电压（如9V，12V，20V），而不是被动接受默认的5V。
正确原理：作为Sink端芯片如何工作
其工作流程是一个 “探测-协商-接收” 的主动过程。下图清晰地展示了PW6606在受电设备中的核心作用：
以下是流程的详细分解：
- 上电与探测（对应流程图中 A、B、C1、C2）：
- 当设备通过USB口连接到充电器时，PW6606开始工作。
- 对于Type-C充电器：它通过 CC 引脚检测到连接，并读取充电器通过CC线广播的“电源能力数据”（Source Capabilities PDO），从而知道这个充电器支持哪些电压电流档位（如5V/3A， 9V/2A， 12V/1.5A）。
- 对于Type-A充电器（支持QC等）：它会监测D+和D-线上的信号，判断充电器支持的协议类型和档位。
- 决策与请求（对应流程图中 D、E）：
- 这是其作为“设备端”芯片的核心。PW6606根据自身预设的配置（通常由外围电阻设定），从充电器支持的档位中，选择一个它希望得到的电压。
- 例如，通过配置电阻设定期望电压为12V。那么，如果探测到充电器支持12V，它就会发起请求。
- 对于PD协议：它会通过CC线向充电器发送一个正式的 “请求数据包” ，内容为：“请给我12V/1.5A这个档位”。
- 对于QC/FCP等协议：它会通过D+/D-线发送对应的电压请求信号（例如，将D+和D-设置为特定的电压值）。
- 响应与供电（对应流程图中 F、G）：
- 充电器端的协议芯片收到这个合规的请求后，验证通过，便会控制电源电路将输出电压切换到12V。
- 一旦输出电压稳定在12V，
- 随后，设备的后续电路便可以在12V的高压下高效工作。
为什么被称为“诱骗芯片”？——市场术语的辨析
在消费电子领域，PW6606这类芯片常被称为“诱骗芯片”，这个词生动但不够严谨：
- 从充电器（Source）视角看：整个过程是完全符合快充协议标准的正常“协商”，不存在“欺骗”。充电器只是响应了一个合规的设备请求。
- 从“非智能设备”视角看：如果将一个PW6606模块加装到一个原本只支持5V输入的简单设备（如一个小风扇）上，那么这个设备就瞬间“拥有”了请求快充的能力。对于这个简单设备而言，仿佛是“骗”来了高电压，故得此名。
总结

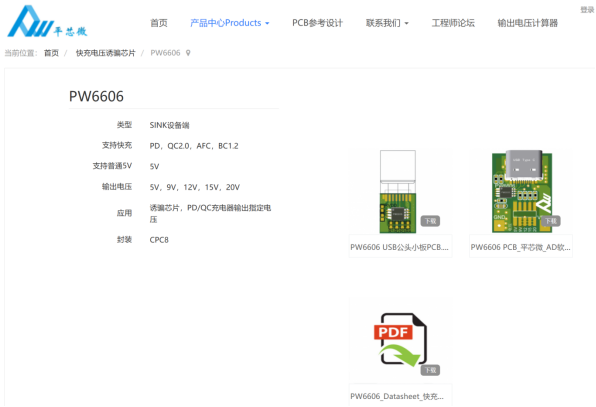

平芯微 PW6606 的正确角色是：
- 身份：受电设备端（Sink） 的快充协议控制器。
- 功能：主动探测充电器能力，并模拟一个支持快充的“智能设备”，向充电器发起合规的电压申请，从而为所在设备获取高于5V的供电电压。
- 价值：它使得不具备完整快充协议栈的简单设备或电路，能够安全、合法地利用现有的快充生态获取高功率供电。
