OpenCVSharp：学习最佳匹配矩形检测

前言

今天来学习一下OpenCVSharp中最佳匹配矩形检测的例子。其过程可以分为ORB特征检测、特征匹配、最佳匹配筛选、单应性计算与矩形绘制。

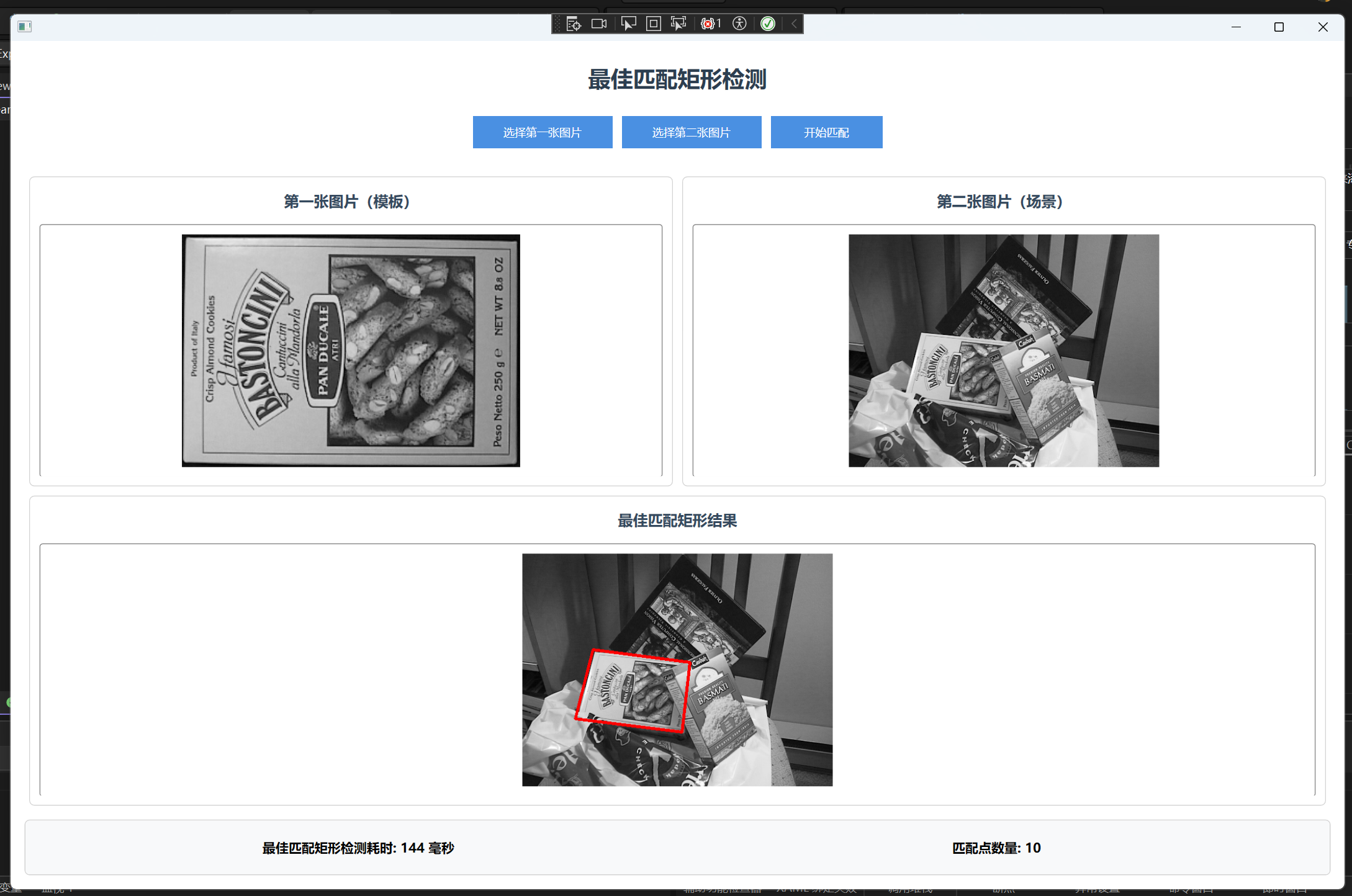

效果：

实践

ORB特征检测

进行ORB特征检测：

 using var img1 = new Mat(FirstImagePath, ImreadModes.Color);
 using var img2 = new Mat(SecondImagePath, ImreadModes.Color);

 using var orb = ORB.Create(1000);
 using var descriptors1 = new Mat();
 using var descriptors2 = new Mat();
 orb.DetectAndCompute(img1, null, out var keyPoints1, descriptors1);
 orb.DetectAndCompute(img2, null, out var keyPoints2, descriptors2);

ORB（Oriented FAST and Rotated BRIEF）是一种快速高效的特征检测算法，它结合了FAST关键点检测器和BRIEF描述符，并添加了旋转不变性和尺度不变性，能够在保持较高匹配精度的同时提供极快的计算速度，特别适合实时应用和移动设备上的计算机视觉任务。

查看ORB.Create方法：

public static ORB Create(int nFeatures = 500, float scaleFactor = 1.2f, int nLevels = 8, int edgeThreshold = 31, int firstLevel = 0, int wtaK = 2, ORBScoreType scoreType = ORBScoreType.Harris, int patchSize = 31, int fastThreshold = 20)
{
    NativeMethods.HandleException(NativeMethods.features2d_ORB_create(nFeatures, scaleFactor, nLevels, edgeThreshold, firstLevel, wtaK, (int)scoreType, patchSize, fastThreshold, out var returnValue));
    return new ORB(returnValue);
}

ORB.Create() 方法是OpenCV中用于创建ORB特征检测器的静态工厂方法，它提供了多个参数来定制ORB检测器的行为：

参数名	默认值	含义说明
nFeatures	500	要保留的最大特征点数量
scaleFactor	1.2f	金字塔缩放比率，大于1。scaleFactor=2表示经典金字塔，每下一层比上一层少4倍像素
nLevels	8	金字塔层数。最小层尺寸等于输入图像尺寸/pow(scaleFactor, nlevels-firstLevel)
edgeThreshold	31	不检测特征的边界区域大小，应大致匹配patchSize参数
firstLevel	0	放置源图像的金字塔层级，之前的层级用上采样的源图像填充
wtaK	2	生成定向BRIEF描述符每个元素所需的点数。默认值2表示取随机点对比较亮度，输出0/1响应
scoreType	Harris	特征点评分类型。Harris_SCORE表示使用Harris算法对特征排序，FAST_SCORE是稍快但不太稳定的替代方案
patchSize	31	定向BRIEF描述符使用的补丁大小，在较小的金字塔层上特征覆盖的感知图像区域会更大
fastThreshold	20	FAST角点检测的阈值

再来看下DetectAndCompute方法：

public virtual void DetectAndCompute(InputArray image, InputArray? mask, out KeyPoint[] keypoints, OutputArray descriptors, bool useProvidedKeypoints = false)
{
    ThrowIfDisposed();
    if (image == null)
    {
        throw new ArgumentNullException("image");
    }

    if (descriptors == null)
    {
        throw new ArgumentNullException("descriptors");
    }

    image.ThrowIfDisposed();
    mask?.ThrowIfDisposed();
    using VectorOfKeyPoint vectorOfKeyPoint = new VectorOfKeyPoint();
    NativeMethods.HandleException(NativeMethods.features2d_Feature2D_detectAndCompute(ptr, image.CvPtr, Cv2.ToPtr(mask), vectorOfKeyPoint.CvPtr, descriptors.CvPtr, useProvidedKeypoints ? 1 : 0));
    keypoints = vectorOfKeyPoint.ToArray();
    GC.KeepAlive(this);
    GC.KeepAlive(image);
    GC.KeepAlive(mask);
    descriptors.Fix();
    GC.KeepAlive(descriptors);
}

DetectAndCompute 是OpenCV中特征检测器类的核心方法，用于在图像中检测关键点（特征点）并计算这些点的描述符。这是计算机视觉中特征匹配、物体识别、图像拼接等应用的基础。

查看参数含义：

参数名	类型	含义
image	InputArray	输入的灰度图像，大多数特征检测器要求单通道灰度图像
mask	InputArray?	可选的掩码，用于指定在图像的哪些区域检测特征
keypoints	out KeyPoint[]	输出的关键点数组，包含检测到的关键点信息
descriptors	OutputArray	输出的描述符，包含每个关键点的描述符
useProvidedKeypoints	bool	是否使用提供的关键点

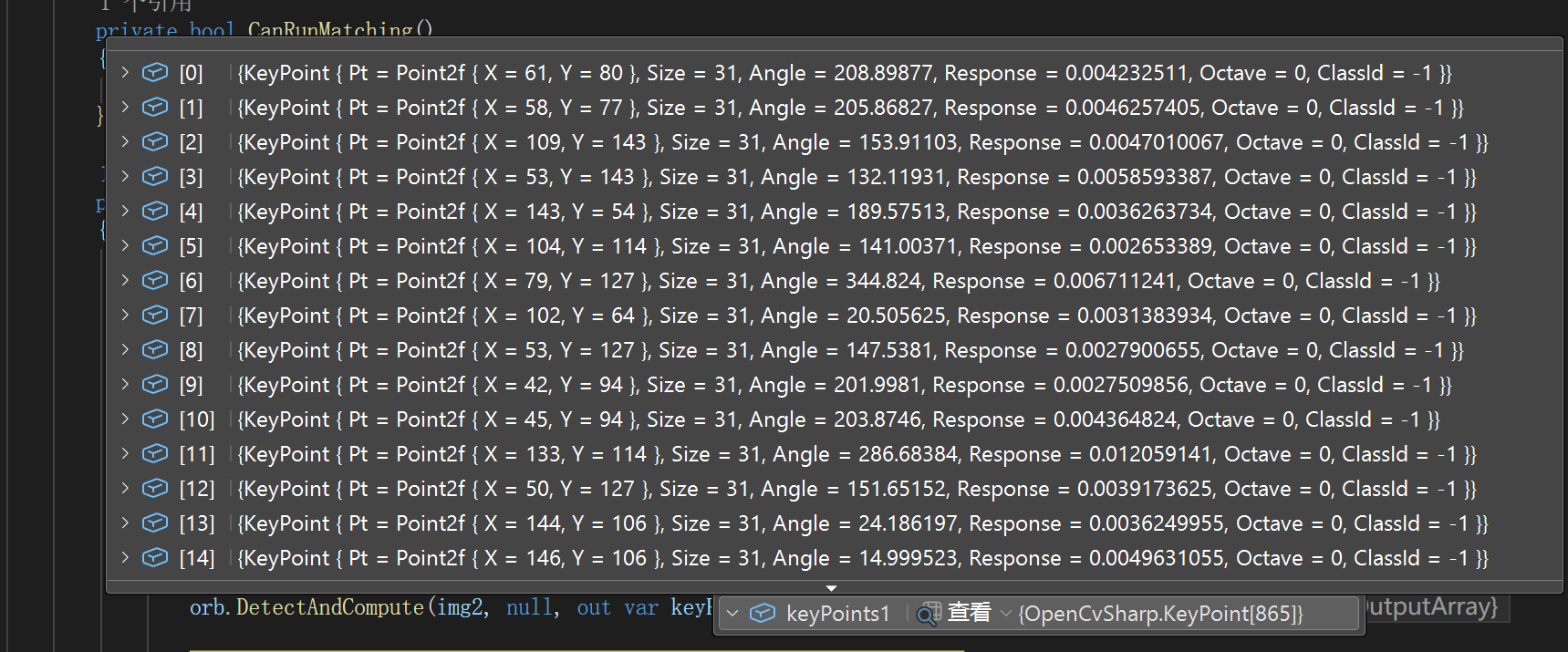

查看得到的关键点数组：

特征匹配

进行汉明特征匹配：

using var bf = new BFMatcher(NormTypes.Hamming, crossCheck: true);
var matches = bf.Match(descriptors1, descriptors2);

汉明匹配是一种基于汉明距离的二进制特征描述符匹配方法，通过计算两个二进制字符串之间不同位的数量来衡量相似度，主要用于ORB、BRISK、FREAK等二进制特征描述符的快速匹配。相比传统的欧几里得距离匹配，汉明匹配具有计算速度快、内存占用小的优势，只需简单的位运算和计数操作，特别适合实时应用和移动设备场景。在OpenCV中，通常使用BFMatcher配合NormTypes.Hamming来实现，通过设置距离阈值（如ORB通常为30-70）来筛选最佳匹配，广泛应用于特征匹配、物体识别和图像拼接等计算机视觉任务中。

查看BFMatcher类的这个构造函数：

public BFMatcher(NormTypes normType = NormTypes.L2, bool crossCheck = false)
{
    NativeMethods.HandleException(NativeMethods.features2d_BFMatcher_new((int)normType, crossCheck ? 1 : 0, out ptr));
    detectorPtr = null;
}

BFMatcher（Brute-Force Matcher，暴力匹配器）是OpenCV中用于特征描述符匹配的基础类，它通过遍历所有可能的描述符对来找到最佳匹配。

参数名	类型	默认值	含义
normType	NormTypes	NormTypes.L2	距离度量类型，用于计算描述符之间的相似度
crossCheck	bool	false	是否启用交叉验证，确保匹配的对称性

再来看下Match方法：

public DMatch[] Match(Mat queryDescriptors, Mat trainDescriptors, Mat? mask = null)
{
    ThrowIfDisposed();
    if (queryDescriptors == null)
    {
        throw new ArgumentNullException("queryDescriptors");
    }

    if (trainDescriptors == null)
    {
        throw new ArgumentNullException("trainDescriptors");
    }

    using VectorOfDMatch vectorOfDMatch = new VectorOfDMatch();
    NativeMethods.HandleException(NativeMethods.features2d_DescriptorMatcher_match1(ptr, queryDescriptors.CvPtr, trainDescriptors.CvPtr, vectorOfDMatch.CvPtr, Cv2.ToPtr(mask)));
    GC.KeepAlive(this);
    GC.KeepAlive(queryDescriptors);
    GC.KeepAlive(trainDescriptors);
    GC.KeepAlive(mask);
    return vectorOfDMatch.ToArray();
}

Match 是OpenCV中描述符匹配器的核心方法，用于在两组描述符之间找到最佳匹配对。这是特征匹配流程中的关键步骤，将查询描述符与训练描述符进行一对一匹配。

参数名	类型	默认值	含义
queryDescriptors	Mat	-	查询描述符集合，通常来自第一幅图像
trainDescriptors	Mat	-	训练描述符集合，通常来自第二幅图像
mask	Mat?	null	可选掩码，用于指定哪些描述符对可以匹配

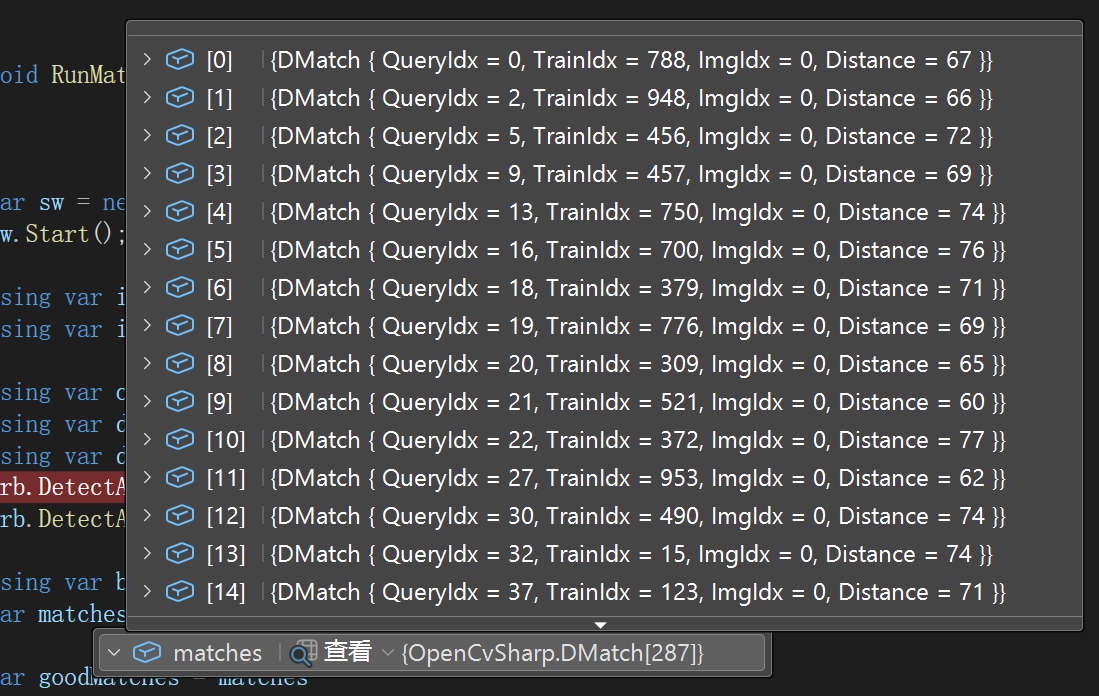

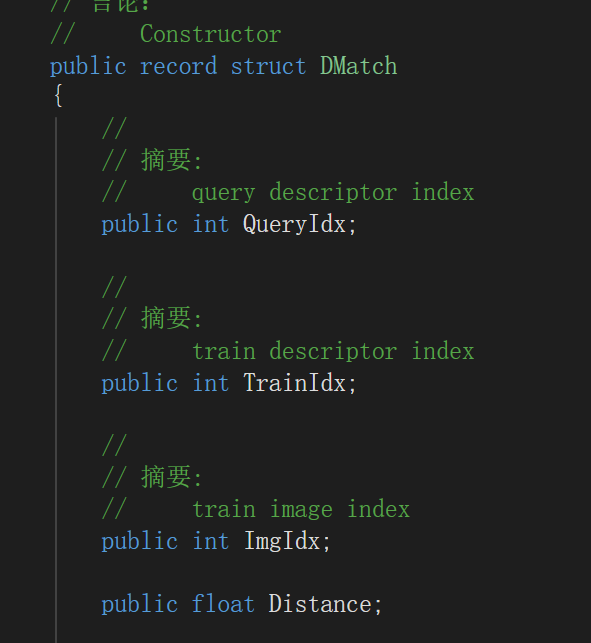

返回的是DMatch结构体数组，查看这个结构体

属性名	类型	含义
QueryIdx	int	查询描述符索引，指向查询描述符集合中的第几个描述符
TrainIdx	int	训练描述符索引，指向训练描述符集合中的第几个描述符
ImgIdx	int	训练图像索引，当有多个训练图像时指定匹配来自哪个图像
Distance	float	两个描述符之间的距离，值越小表示匹配质量越好

选取最好的10个匹配：

var goodMatches = matches
    .OrderBy(x => x.Distance)
    .Take(10)
    .ToArray();

提取这些关键点坐标：

var srcPts = goodMatches.Select(m => keyPoints1[m.QueryIdx].Pt).Select(p => new Point2d(p.X, p.Y));
var dstPts = goodMatches.Select(m => keyPoints2[m.TrainIdx].Pt).Select(p => new Point2d(p.X, p.Y));

计算单应性矩阵

using var homography = Cv2.FindHomography(srcPts, dstPts, HomographyMethods.Ransac, 5, null);

查看FindHomography方法：

 public static Mat FindHomography(IEnumerable<Point2d> srcPoints, IEnumerable<Point2d> dstPoints, HomographyMethods method = HomographyMethods.None, double ransacReprojThreshold = 3.0, OutputArray? mask = null, int maxIters = 2000, double confidence = 0.995)
 {
     if (srcPoints == null)
     {
         throw new ArgumentNullException("srcPoints");
     }

     if (dstPoints == null)
     {
         throw new ArgumentNullException("dstPoints");
     }

     Point2d[] obj = (srcPoints as Point2d[]) ?? srcPoints.ToArray();
     Point2d[] array = (dstPoints as Point2d[]) ?? dstPoints.ToArray();
     NativeMethods.HandleException(NativeMethods.calib3d_findHomography_vector(obj, obj.Length, array, array.Length, (int)method, ransacReprojThreshold, ToPtr(mask), maxIters, confidence, out var returnValue));
     GC.KeepAlive(mask);
     mask?.Fix();
     return new Mat(returnValue);
 }

FindHomography 是OpenCV中用于计算最佳透视变换矩阵的核心方法，它能够找到将源平面点映射到目标平面点的单应性矩阵。这是计算机视觉中图像配准、拼接和三维重建的基础算法。

参数名	类型	默认值	含义
srcPoints	IEnumerable	-	原始平面中的点坐标集合
dstPoints	IEnumerable	-	目标平面中的点坐标集合
method	HomographyMethods	HomographyMethods.None	计算单应性矩阵的方法
ransacReprojThreshold	double	3.0	RANSAC方法中允许的最大重投影误差
mask	OutputArray?	null	可选输出掩码，标记内点和外点
maxIters	int	2000	RANSAC最大迭代次数
confidence	double	0.995	置信水平，范围0-1

HomographyMethods 选项:

方法值	含义	适用场景
HomographyMethods.None	普通最小二乘法	数据质量好，无外点
HomographyMethods.Ransac	RANSAC算法	存在外点和噪声
HomographyMethods.Lmeds	最小中值法	外点比例适中
HomographyMethods.Rho	RHO算法	对外点鲁棒性强

int h = img1.Height, w = img1.Width;
var img2Bounds = new[]
{
      new Point2d(0, 0),
      new Point2d(0, h-1),
      new Point2d(w-1, h-1),
      new Point2d(w-1, 0),
  };
var img2BoundsTransformed = Cv2.PerspectiveTransform(img2Bounds, homography);

定义图像边界然后变换图像边界。

public static Point2d[] PerspectiveTransform(IEnumerable<Point2d> src, Mat m)
{
  if (src == null)
  {
      throw new ArgumentNullException("src");
  }

  if (m == null)
  {
      throw new ArgumentNullException("m");
  }

  using Mat<Point2d> mat = Mat.FromArray(src);
  using Mat<Point2d> mat2 = new Mat<Point2d>();
  NativeMethods.HandleException(NativeMethods.core_perspectiveTransform_Mat(mat.CvPtr, mat2.CvPtr, m.CvPtr));
  GC.KeepAlive(m);
  return mat2.ToArray();
}

PerspectiveTransform 是OpenCV中用于执行透视变换的核心方法，它能够对二维或三维点集合应用透视变换矩阵，实现坐标系的转换。这是图像几何变换中的基础操作，广泛应用于图像校正、拼接和增强现实等领域。

矩形绘制

using var view = img2.Clone();
var drawingPoints = img2BoundsTransformed.Select(p => (Point)p).ToArray();
Cv2.Polylines(view, new[] { drawingPoints }, true, Scalar.Red, 3);

查看Polylines方法：

 public static void Polylines(
   Mat img,
   IEnumerable<IEnumerable<Point>> pts,
   bool isClosed,
   Scalar color,
   int thickness = 1,
   LineTypes lineType = LineTypes.Link8,
   int shift = 0)
{
   if (img is null)
       throw new ArgumentNullException(nameof(img));
   if (pts is null)
       throw new ArgumentNullException(nameof(pts));
   img.ThrowIfDisposed();

   var ptsList = new List<Point[]>();
   var nptsList = new List<int>();
   foreach (var pts1 in pts)
   {
       var pts1Arr = pts1.ToArray();
       ptsList.Add(pts1Arr);
       nptsList.Add(pts1Arr.Length);
   }
   var ptsArr = ptsList.ToArray();
   var npts = nptsList.ToArray();
   var ncontours = ptsArr.Length;
   using var ptsPtr = new ArrayAddress2<Point>(ptsArr);

   NativeMethods.HandleException(
       NativeMethods.imgproc_polylines_Mat(
           img.CvPtr, ptsPtr.GetPointer(), npts, ncontours, isClosed ? 1 : 0, color, thickness, (int) lineType, shift));
   GC.KeepAlive(img);
}

Polylines 是OpenCV中用于绘制一个或多个多边形曲线的绘图函数。它可以在图像上绘制连续的线段，形成闭合或开放的多边形形状，是计算机视觉中可视化检测结果、标注区域和绘制轮廓的重要工具。

参数名	类型	默认值	含义
img	Mat	-	目标图像，要在其上绘制多边形
pts	IEnumerable<IEnumerable>	-	多边形点集合的集合，每个内层集合代表一个多边形
isClosed	bool	-	是否闭合多边形，true表示闭合，false表示开放
color	Scalar	-	绘制颜色，BGR格式
thickness	int	1	线条粗细，正数表示粗细，负数表示填充
lineType	LineTypes	LineTypes.Link8	线条类型，抗锯齿算法
shift	int	0	坐标点的小数位数
