OpenCVSharp：使用 MOG实现背景替换

概述

背景替换是计算机视觉中的一个常见应用，广泛应用于视频会议、直播特效和电影制作等领域。本文将介绍如何使用 OpenCV 中的 MOG（Mixture of Gaussians）背景减法算法实现实时背景替换功能。虽然说效果不太行，但是可以学习一下OpenCV中的一些方法。

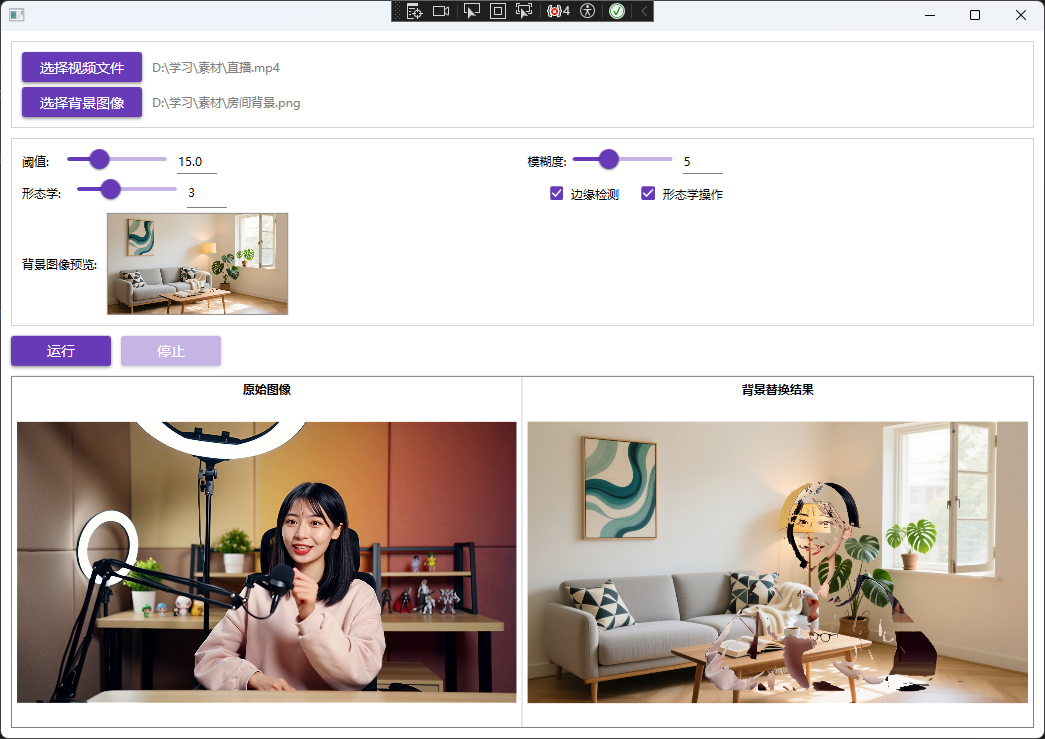

效果：

动态效果：

实现

前面已经介绍过了MOG的基本用法，今天在这里主要介绍一下与之前相比实现这个简单的Demo需要注意的地方。

1、调整背景图像大小以匹配视频帧

由于我们选择的背景大小与视频帧的大小不一定匹配，因此需要调整一下，可以使用 Cv2.Resize方法：

 // 调整背景图像大小以匹配视频帧
 var resizedBackground = new Mat();
 Cv2.Resize(backgroundMat, resizedBackground, frame.Size());

然后使用MOG获取前景掩码：

// 应用背景减法获取前景掩码
mog.Apply(frame, foregroundMask, 0.01);

为了提高背景替换的质量和准确性，需要处理前景掩码。

2、前景掩码处理

阈值处理

 // 应用阈值
 Cv2.Threshold(mask, mask, Threshold, 255, ThresholdTypes.Binary);

将灰度掩码转换为二值掩码，明确区分前景和背景，用户可以通过 Threshold 参数调整敏感度。

高斯模糊

 // 应用高斯模糊以减少噪声
 if (BlurSize > 0)
 {
     Cv2.GaussianBlur(mask, mask, new OpenCvSharp.Size(BlurSize, BlurSize), 0);
 }

减少掩码中的噪声和小的伪影，使前景区域更加平滑和连续。

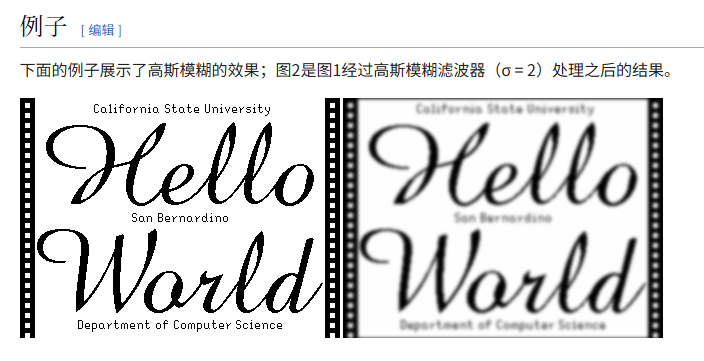

高斯模糊（英语：Gaussian Blur），也叫高斯平滑，是在Adobe Photoshop、GIMP以及Paint.NET等图像处理软件中广泛使用的处理效果，通常用它来减少图像噪声以及降低细节层次。这种模糊技术生成的图像，其视觉效果就像是经过一个半透明屏幕在观察图像，这与镜头焦外成像效果散景以及普通照明阴影中的效果都明显不同。高斯平滑也用于计算机视觉算法中的预先处理阶段，以增强图像在不同比例大小下的图像效果（参见尺度空间表示以及尺度空间实现）。 从数学的角度来看，图像的高斯模糊过程就是图像与正态分布做卷积。由于正态分布又叫作“高斯分布”，所以这项技术就叫作高斯模糊。图像与圆形方框模糊做卷积将会生成更加精确的焦外成像效果。由于高斯函数的傅立叶变换是另外一个高斯函数，所以高斯模糊对于图像来说就是一个低通滤波器。

来源：https://zh.wikipedia.org/wiki/高斯模糊

形态学操作

// 应用形态学操作
if (UseMorphology && MorphologySize > 0)
{
    var kernel = Cv2.GetStructuringElement(MorphShapes.Ellipse, new OpenCvSharp.Size(MorphologySize, MorphologySize));
    Cv2.MorphologyEx(mask, mask, MorphTypes.Open, kernel);
    Cv2.MorphologyEx(mask, mask, MorphTypes.Close, kernel);
}

开运算：去除小的噪声点

闭运算：填充前景对象内部的小空洞

这样可以使前景区域更加完整和连续。

边缘检测

if (UseEdgeDetection)
{
    using var edges = new Mat();
    Cv2.Canny(mask, edges, 50, 150);
    Cv2.BitwiseOr(mask, edges, mask);
}

参数：

输入：mask（经过阈值处理的前景掩码，二值图像）

输出：edges（检测到的边缘图像）

50：低阈值（lower threshold）

150：高阈值（upper threshold）

Canny算法的工作原理：

高斯滤波：首先对图像进行高斯模糊以减少噪声

梯度计算：计算图像中每个像素点的梯度强度和方向

非极大值抑制：细化边缘，只保留梯度方向上的局部最大值

双阈值检测：

梯度值 > 150：被认为是强边缘，直接保留

50 < 梯度值 ≤ 150：被认为是弱边缘，只有当与强边缘相连时才保留

梯度值 ≤ 50：被抑制，不作为边缘

然后将边缘与原始掩码进行合并，使用Cv2.BitwiseOr，按位或操作。

按位或操作的作用：

将原始掩码 mask 和边缘图像 edges 进行按位或运算

结果存储回原始掩码 mask 中

任何在原始掩码或边缘图像中为白色的像素，在结果中都会是白色

3、替换背景图像

现在需要将原始视频帧的前景与新的背景图像进行融合，核心思想是使用前景掩码来决定哪些像素保留原始帧，哪些像素使用背景图像。

掩码通道标准化

 // 确保掩码是单通道的
 if (mask.Channels() > 1)
 {
     Cv2.CvtColor(mask, mask, ColorConversionCodes.BGR2GRAY);
 }

后续操作需要单通道掩码，如果输入是多通道则转换为灰度。

创建掩码副本并归一化

     // 创建3通道前景掩码和背景掩码
     using var foregroundMask = new Mat();
     using var backgroundMask = new Mat();

     // 归一化掩码到0-1范围
     mask.ConvertTo(foregroundMask, MatType.CV_32F, 1.0/255.0);

     // 创建反向掩码
     Cv2.BitwiseNot(mask, backgroundMask);
     backgroundMask.ConvertTo(backgroundMask, MatType.CV_32F, 1.0/255.0);

归一化之后语义更加清晰：1.0表示完全前景，0.0表示完全背景。

 // 将单通道掩码扩展为3通道
 using var foregroundMask3 = new Mat();
 using var backgroundMask3 = new Mat();
 Cv2.CvtColor(foregroundMask, foregroundMask3, ColorConversionCodes.GRAY2BGR);
 Cv2.CvtColor(backgroundMask, backgroundMask3, ColorConversionCodes.GRAY2BGR);

 // 将帧和背景转换为浮点型
 using var frameFloat = new Mat();
 using var backgroundFloat = new Mat();
 frame.ConvertTo(frameFloat, MatType.CV_32F);
 background.ConvertTo(backgroundFloat, MatType.CV_32F);

 // 应用掩码混合 - 保持原始颜色
 using var foreground = new Mat();
 using var bg = new Mat();

 Cv2.Multiply(frameFloat, foregroundMask3, foreground);
 Cv2.Multiply(backgroundFloat, backgroundMask3, bg);
 Cv2.Add(foreground, bg, result);

 // 转换回8位
 result.ConvertTo(result, MatType.CV_8UC3);

步骤1：将单通道掩码扩展为3通道。

步骤2：将帧和背景转换为浮点型。

步骤3：应用掩码混合。

主要看这三行：

 Cv2.Multiply(frameFloat, foregroundMask3, foreground);
 Cv2.Multiply(backgroundFloat, backgroundMask3, bg);
 Cv2.Add(foreground, bg, result);

Cv2.Multiply(frameFloat, foregroundMask3, foreground);

操作：原始帧 × 前景掩码 = 前景图像

效果：

前景区域（掩码值=1.0）：原始像素 × 1.0 = 原始像素 → 保留人物

背景区域（掩码值=0.0）：原始像素 × 0.0 = 0 → 变成黑色

边缘区域（掩码值=0.5）：原始像素 × 0.5 = 半亮度 → 准备混合

Cv2.Multiply(backgroundFloat, backgroundMask3, bg);

操作：背景图像 × 背景掩码 = 背景图像

效果：

背景区域（掩码值=1.0）：背景像素 × 1.0 = 背景像素 → 保留新背景

前景区域（掩码值=0.0）：背景像素 × 0.0 = 0 → 变成黑色

边缘区域（掩码值=0.5）：背景像素 × 0.5 = 半亮度 → 准备混合

Cv2.Add(foreground, bg, result);

操作：前景图像 + 背景图像 = 最终结果

效果：

前景区域：人物像素 + 0 = 人物像素 → 显示原始人物

背景区域：0 + 背景像素 = 背景像素 → 显示新背景

边缘区域：半亮度人物 + 半亮度背景 = 混合效果 → 自然过渡
