网络摄像机（IPC，Internet Protocol Camera）已经成为许多家庭和企业安防体系中的核心设备。它们不仅能够实现视频监控，还具备智能分析和云端连接等功能。然而，一些电池供电IPC（网络摄像机）在实际应用中，往往面临功耗高、网络连接慢以及处理能力有限等挑战。Silicon Labs推出的SiWx917M超低功耗Wi-Fi 6+蓝牙BLE 5.4无线SoC芯片助力解决IPC以上挑战，具备低功耗Wi-Fi持续连接特性，即使在低功耗模式下也能维持网络连接；一旦IPC设备检测到活动，它能够迅速通过Wi-Fi网络进行通信和视频传输，同时允许用户远程唤醒IPC，实时监控设备状态和视频流。

目前，SiWx917M超低功耗Wi-Fi 6+蓝牙BLE 5.4无线SoC芯片系列包括 SIWG917M100MGTBA SIWG917M111MGTBA SIWG917M111XGTBA SIWG917M141XGTBA SIWG917M121XGTBA SIWN917M100LGTBA等多个产品型号，下面将从芯片详情开始介绍：

SiWx917M SoC 是低功耗的 Wi-Fi 6 SoC，是使用 Wi-Fi®、蓝牙、Matter 和 IP 网络实现安全云连接的超低功耗物联网无线设备的理想之选。非常适合于开发需由使用时间较长的电池供电的设备。

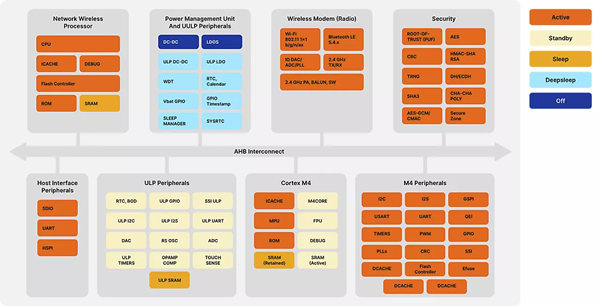

SiWx917M SoC 包括超低功耗 Wi-Fi 6 及低功耗蓝牙 LE 5.4 无线 CPU 子系统，以及集成微控制器 (MCU) 应用子系统、安全功能、外围设备和电源管理子系统，所有这些都集成在一个尺寸为 7 x 7 毫米的 QFN 封装中。

无线子系统由运行速度高达 160 MHz 的网络无线处理器、基带数字信号处理、模拟前端、2.4 GHz RF 收发器和集成功率放大器组成。应用子系统由运行频率高达 180 MHz 的 ARM® Cortex®-M4F、嵌入式 SRAM、闪存和传感器集线器组成。ARM® Cortex®-M4F 专门用于外围设备和应用相关处理，而网络无线处理器在独立线程上运行无线和网络协议栈，因此可提供完全集成的解决方案，可直接用于各种嵌入式无线物联网应用。

SIWG917M100MGTBA SIWG917M111MGTBA SIWG917M111XGTBA SIWG917M141XGTBA SIWG917M121XGTBA SIWN917M100LGTBA的目标应用场景包括智能家居、消费者健康和可穿戴设备、医疗、工业、零售、智能建筑和城市、资产跟踪。



SiWx917M SoC 通用规格
超低功耗无线片上系统
Wi-Fi 6 单频 2.4 GHz 和蓝牙低功耗 5.4 无线型无线电
ARM® Cortex®-M4F 应用 MCU，高达 180 MHz
集成基带处理器、RF 收发器、高功率放大器、平衡-不平衡转换器和 RF 开关
SRAM 672 KB
封装闪存（高达 8 MB），并支持高达 16 MB 的可选外部闪存
封装 PSRAM（高达 8 MB），并支持高达 16 MB 的可选外部 PSRAM
通过网络无线处理器实现协议与网络栈的卸载处理：Wi-Fi、BLE、TCP/IP、TLS。MQTT 和 DHCP 客户端从应用程序 MCU 中卸载
加密原地执行
物理不可克隆功能 (PUF)。唯一设备私钥
Wi-Fi6
Wi-Fi 802.11ax 2.4 GHz 1x1 20 MHz
IEEE 802.11 b/g/n/ax
OFDMA、MU-MIMO 和目标唤醒时间 (TWT)
发射功率高达 +19.5 dBm，集成功率放大器
接收灵敏度低至 -97.5 dBm
数据速率 86 Mbps MCS7
超低系统功耗
Wi-Fi 备用关联模式电流：DTIM10 时 65 μA
深度睡眠电流 ~ 2.5 μA，睡眠/待机电流（352 kB SRAM 保持）~ 10 μA
MCU 子系统低有效电流：低功耗模式下，20 MHz 时为 32 μA/MHz
蓝牙低功耗 5.4
发射功率高达 19 dBm，集成功率放大器
接收灵敏度：LE：-96 dBm，LR 125 Kbps：-107 dBm
蓝牙低功耗 1 Mbps、2 Mbps 和长距离模式（125 kbps、500 kbps）
微控制器子系统
FPU 高达 180 MHz 225 DMIPS 的 ARM® Cortex®-M4
集成 MPU 和 NVIC
空中下载（OTA) 无线固件更新
上电复位 (POR)、欠压/停电和停电检测
数字外围设备 SDIO、1x USART、2x UART、4x SPI、3x I2C、2x I2S、PWM、QEI
定时器：4x 16/32 位、1x 24 位、WDT、RTC
45 个 GPIO
模拟外设 12 位 16 通道、2.5 Msps ADC、10 位 DAC、3 个运算放大器、2 个比较器、温度传感器
45 GPIO
高安全性
从闪存就地执行 QSPI 加密
信任根 (PUF)
安全启动和 OTA
安全密钥存储、调试锁定、防回滚和安全认证
WPA2、WPA3（个人/企业）、TLS1.3、TLS1.2
安全区域、密钥存储、调试锁定、防回滚、安全认证
HW 加速器：AES-128/256、SHA-256/384/512、HMAC、RSA、ECC、ECDH、TRNG、CRC、SHA-3、AES-GCM/CMAC、ChaCha-poly
Matter
通过蓝牙 LE 调试实现 Matter over Wi-Fi
软件和协议支持
Wi-Fi 与蓝牙无线共存。Zigbee/OT 之间的外部 3 线协同共存 (CoEx)
支持的操作模式：Wi-Fi STA、Wi-Fi AP、Wi-Fi STA+BLE、Wi-Fi STA+API
支持高级 Wi-Fi 和网络安全功能：WPA2、WPA3（个人/企业）
在 NWP 上运行，卸载应用 MCU TCP/IP 协议栈、HTTP/HTTPS、DHCP、TLS1.3、TLS1.2、MQTT、DHCP 客户端
OTA 无线固件升级和配置
支持无主机 (SoC) 模式以及托管模式（无线电协处理器 (RCP) 和网络协处理器 (NCP) 模式）
工作条件
单电源：3.3V
双电源：3.3 V 和 1.8 V
工作温度：-40 至 +85 摄氏度
封装尺寸
QFN：7.00 mm x 7.00 mm x 0.85 mm
开发环境
Simplicity Studio
VS 代码 GitHub
