一文了解TI电源管理TPS7B7702QPWPRQ1 TPSM84624MOLR TPS2066CDR TPS2003CDRCR 70mΩ USB 电源开关详细参数

TPS7B7702QPWPRQ1 ：汽车类 300mA、电池供电运行 (40V)、双通道可调节天线低压降稳压器
TPS7B7702QPWPRQ1 器件采用具有电流检测功能的单通道和双通道高电压低压差稳压器 (LDO)，适合在 4.5V 至 40V（45V 负载突降保护）的宽输入电压范围内工作。这些器件通过一条每通道电流为 300mA 的同轴电缆为有源天线的低噪声放大器供电。每条通道还可提供 1.5V 至 20V 的可调节输出电压。该器件具有以下特性：
符合汽车类应用的 要求
具有符合 AEC-Q100 标准的下列特性：
器件温度 1 级：–40°C 至 125°C 的环境运行温度范围
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C4B
具有电流检测和可调节限流功能的单通道和双通道低压降稳压器 (LDO)
4.5V 至 40V 宽输入电压范围，45V 负载突降保护
FB 接至 GND 时进入电源开关模式
1.5V 至 20V 可调节输出电压
每通道输出电流高达 300mA
可通过外部电阻实现可调节限流功能
高精度电流检测功能，无需进一步校准即可在低电流下检测天线开路情况
高电源抑制比：100Hz 时的典型值为 73dB
集成反向极性保护，低至 -40V 且无需外部二极管
负载电流为 100mA 时，最大压降电压为 500mV
与 2.2µF 至 100µF（ESR 为 1mΩ 至 5Ω）范围内的输出电容器搭配使用时可保持稳定
16 引脚 HTSSOP PowerPAD™封装

此外，TPS7B7702QPWPRQ1还集成了保护和诊断功能
热关断
欠压锁定 (UVLO)
短路保护
反向电池极性保护
反向电流保护
输出端电池短路保护
输出端感性负载钳位
多通道/器件间的电流检测功能复用
能够通过电流检测功能区分所有故障

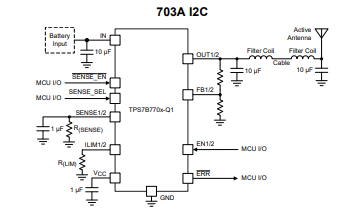

典型应用
• 信息娱乐系统有源天线电源
• 环视摄像头电源
• 适用于小电流应用的高侧电源 开关

TPSM84624MOLR ： 4.5V 至 17V 输入、0.6V 至 10V 输出、6A 电源模块
其主要特性包括：
集成电感器电源解决方案
7.5mm × 7.5mm × 5.3mm QFM 封装
所有引脚均分布在封装外围
输入电压范围：4.5V 至 17V
宽输出电压范围：0.6V 至 10V
效率高达 96%
可调节固定开关频率
（200kHz 至 1.6MHz）
支持与外部时钟同步
超快速负载阶跃响应 (TurboTrans™)
电源正常输出
符合 EN55011 B 类辐射发射限制
工作环境温度范围：-40°C 至 +105°C
工作 IC 结温范围：-40°C 至 +150°C

说明
TPSM84624 电源模块是一款易于使用的集成式电源，它在一个小型 QFM 封装内整合了一个带有功率 MOSFET 的 6A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。该电源解决方案仅使用了 6 个外部组件，同时仍能够调整关键参数以满足特定的设计要求。通过使用 TurboTrans™功能可实现超快速瞬态响应。TurboTrans 允许对瞬态响应进行优化，以减少输出电压偏离，并降低所需的输出电容。

应用场景
• 电信和无线基础设施
• 工业自动化测试设备
• 企业交换和存储 应用
• 高密度分布式电源系统

TPS2066CDR —— 双通道 1A 负载 4.5-5.5V、70mΩ USB 电源开关
详情
TPS2066CDR 双配电开关产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。这一系列产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。该电源开关主要具备以下特性：
双电源开关系列
0.5A，1A，1.5A，2A 的额定电流
准确度为 ±20% 的电流限值容限
快速过流响应 - 2µs（典型值）
70mΩ（典型值）高侧 N 通道金属氧化物半导体场效应晶体管 (MOSFET)
工作电压范围：4.5V 至 5.5V
去尖峰脉冲故障报告 (FLTx)
所选的具有 (TPS20xxC) 和不具有 (TPS20xxC-2) 输出放电的部件
反向电流阻断
内置软启动
与现有的
环境温度范围：-40°C 至 85°C
TPS2066CDR 的应用领域包括：
USB 端口/集线器、笔记本、台式机
高清数字电视
机顶盒
短路保护功能

TPS2003CDRCR是一款双通道 2A 负载 4.5-5.5V、70mΩ USB 电源开关，具有以下主要特性：
0.5A，1A，1.5A，2A 的额定电流
准确度为 ±20% 的电流限值容限
快速过流响应 - 2µs（典型值）
70mΩ（典型值）高侧 N 通道金属氧化物半导体场效应晶体管 (MOSFET)
工作电压范围：4.5V 至 5.5V
去尖峰脉冲故障报告 (FLTx)
所选的具有 (TPS20xxC) 和不具有 (TPS20xxC-2) 输出放电的部件
反向电流阻断
内置软启动
与现有的
环境温度范围：-40°C 至 85°C

TPS2003CDRCR的说明
TPS2003CDRCR双配电开关产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。这款产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。
当输出负载超过电流限值阀值时，TPS2003CDRCR通过运行在恒定电流模式下来将输出电流限制在安全的水平上。 这就在所有条件下提供了一个可预计的故障电流。 当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。 为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。
典型应用
TPS2003CDRCR适用于需要高电平有效、双通道、2A输出电流和4.5V至5.5V工作电压的电路设计。特别适合USB电源管理、负载驱动和需要快速过载响应的应用场景。其固定限流、超温、反向电流和UVLO保护功能使其在面对短路和过载时能够提供稳定的电源输出，保护主电源系统不受损害。
