一文了解AD9641BCPZ AD9644BCPZ——14位、80 MSPS/155 MSPS、1.8 V串行输出模数转换器(ADC)

AD9641BCPZ-155 AD9641BCPZ-80：14位、80 MSPS/155 MSPS、1.8 V串行输出模数转换器(ADC)
其主要特性
JESD204A 编码串行数字输出
信噪比(SNR)：73.7 dBFS（70 MHz、80MSPS）
信噪比(SNR)：72.8 dBFS（70 MHz、155MSPS）
无杂散动态范围(SFDR)：94 dBc（70 MHz、80 MSPS）
无杂散动态范围(SFDR)：90 dBc（70 MHz、155 MSPS）低功耗：238 mW（80 MSPS、1.8 V电源供电）
低功耗：238 mW（80 MSPS）、313mW（155 MSPS）
1.8 V电源供电
1至8整数输入时钟分频器
中频采样频率达250 MHz

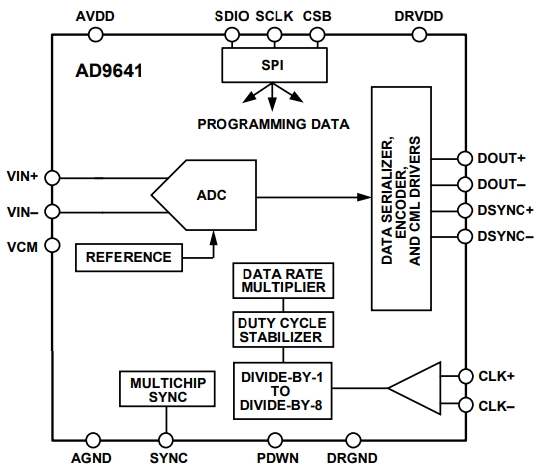

AD9641BCPZ是一款14位、80 MSPS/155 MSPS模数转换器(ADC)，配有一个高速串行输出接口，旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。JESD204A高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。该ADC具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器(DCS)可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接送至JESD204A串行输出端口。该输出处于CML电平。该器件提供CMOS或LVDS同步输入(DSYNC)。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9641BCPZ采用32引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用领域
- 通信 - 分集无线电系统q - 多模式数字接收机（3G与4G）
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备



AD9644BCPZ-155 AD9644BCPZ-80：14位、80 MSPS/155 MSPS、1.8V双通道串行输出ADC

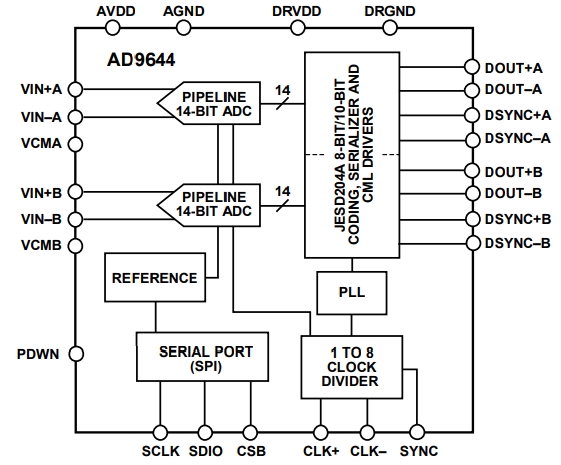

AD9644BCPZ是一款14位双通道模数转换器(ADC)，配有一个高速串行输出接口，采样速度可为80 MSPS或155 MSPS。

AD9644BCPZ旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。JESD204A高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

默认情况下，ADC输出数据直接路由至两个外部JESD204A串行输出端口，这些输出设置为CML电平。该器件支持两种模式，以便可以通过一条或两条数据链路发送输出编码数据。（L = 1；F = 4或L = 2；F = 2）每个通道均具有独立同步输入(DSYNC)。

需要时，灵活的掉电选项可以明显降低功耗。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。

AD9644BCPZ采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

特性
AD9644BCPZ的主要特性包括：
JESD204A编码串行数字输出
信噪比(SNR)：73.7 dBFS（70 MHz、80 MSPS）
信噪比(SNR)：71.7 dBFS（70 MHz、155 MSPS）
无杂散动态范围(SFDR)：92 dBc（70 MHz、80 MSPS）
无杂散动态范围(SFDR)：92 dBc（70 MHz、155 MSPS）
低功耗：423 mW (80 MSPS)；567 mW (155 MSPS)
1.8 V电源供电
中频采样频率达250 MHz
1至8整数输入时钟分频器
输入噪声：−148.6 dBFS/Hz（180 MHz、80 MSPS）
输入噪声：−150.3 dBFS/Hz（180 MHz、155 MSPS）

应用场景
- 通信
- 分集无线电系统
- 多模式数字接收机（3G和4G）
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
- I/Q 解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备
