Cadence 中BUS的使用

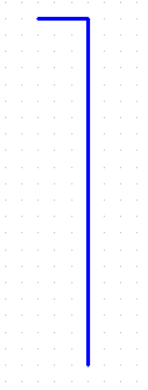

STEP1 Place bus(B)



STEP2 Place net alias( N)

                             取名要求 name[0:N]

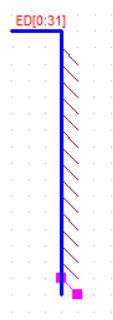

 STEP3 Place bus Entry( E)

                                    放置好一个bus Entry后，按住F4可以一直往下放，松手即停

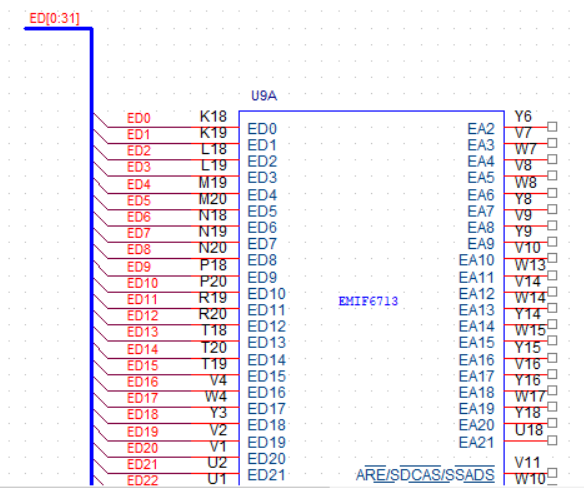

 STEP4 Place wire( W)

                                    放置一个net alia后， 直接用wire将bus Entry与pin脚相连，这里同样可通过按住F4一直往下放 wire和net alia，且会自动往下编号ED0-EDn
