FPGA巡游之旅——数码管动态显示

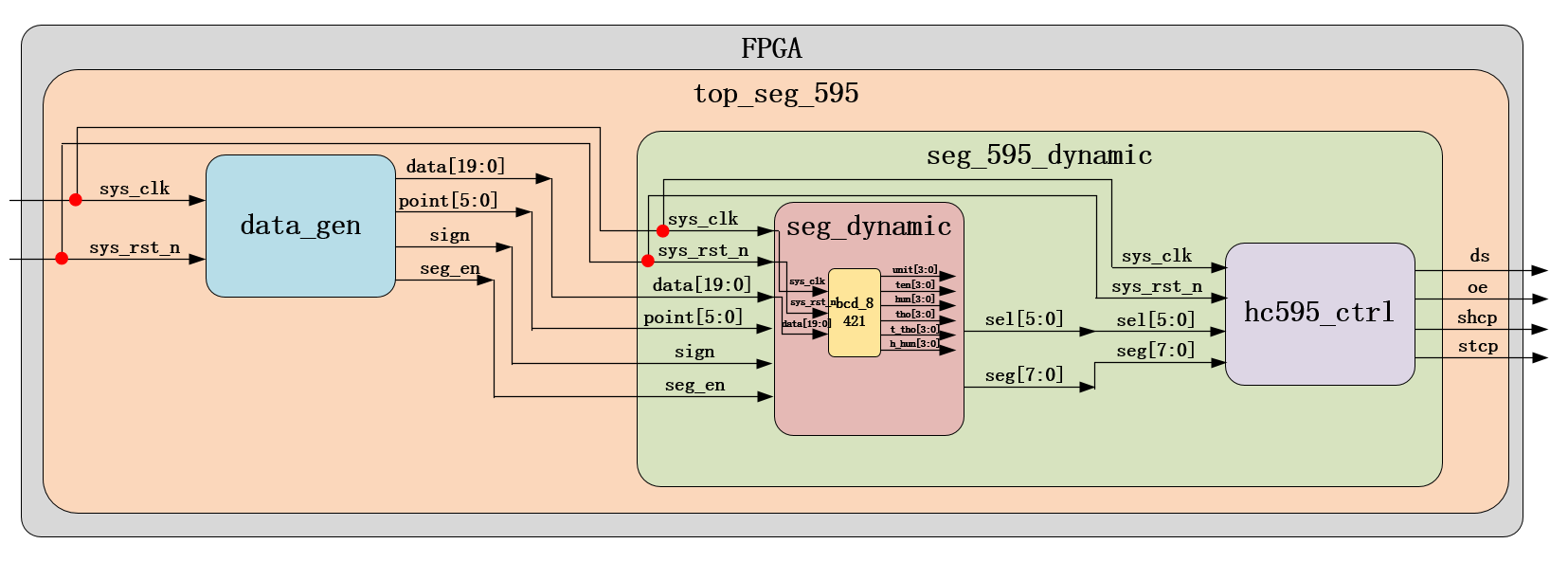

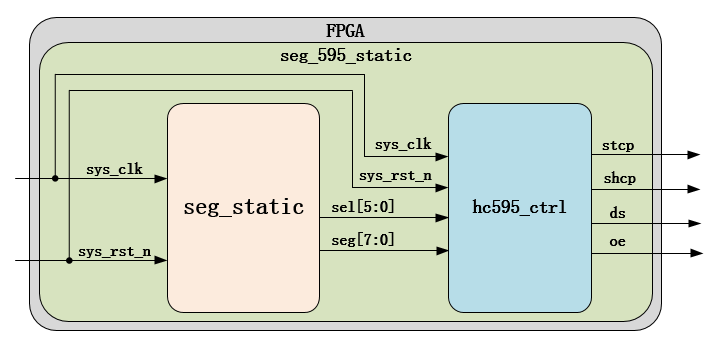

动态显示是在静态显示的基础上将data_gen模块单独拎出来成为一个模块，将数据data、小数点point以及符号标志sign以及数码管使能信号seg_en输出给数码管驱动模块；
其中data数据要经过bcd_8421模块，输出从个位到十万位的8421_bcd码，便于进行十进制数字的显示；之所以不用取模的方式得到各位的十进制数，是因为取模会用到大量除法器和乘法器，会消耗许多资源；
data_gen：
data_gen.v
module data_gen
#(
parameter CNT_MAX = 23'd4999_999, //100ms计数值
parameter DATA_MAX= 20'd999_999 //显示的最大值
)
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
output reg [19:0] data , //数码管要显示的值
output wire [5:0] point , //小数点显示,高电平有效
output reg seg_en , //数码管使能信号，高电平有效
output wire sign //符号位，高电平显示负号
);
//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************//
//reg define
reg [22:0] cnt_100ms ; //100ms计数器
reg cnt_flag ; //100ms标志信号
//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//
//不显示小数点以及负数
assign point = 6'b000_000;
assign sign = 1'b0;
//cnt_100ms:用50MHz时钟从0到4999_999计数即为100ms
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_100ms <= 23'd0;
else if(cnt_100ms == CNT_MAX)
cnt_100ms <= 23'd0;
else
cnt_100ms <= cnt_100ms + 1'b1;
//cnt_flag:每100ms产生一个标志信号
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_flag <= 1'b0;
else if(cnt_100ms == CNT_MAX - 1'b1)
cnt_flag <= 1'b1;
else
cnt_flag <= 1'b0;
//数码管显示的数据:0-999_999
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data <= 20'd0;
else if((data == DATA_MAX) && (cnt_flag == 1'b1))
data <= 20'd0;
else if(cnt_flag == 1'b1)
data <= data + 1'b1;
else
data <= data;
//数码管使能信号给高即可
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
seg_en <= 1'b0;
else
seg_en <= 1'b1;

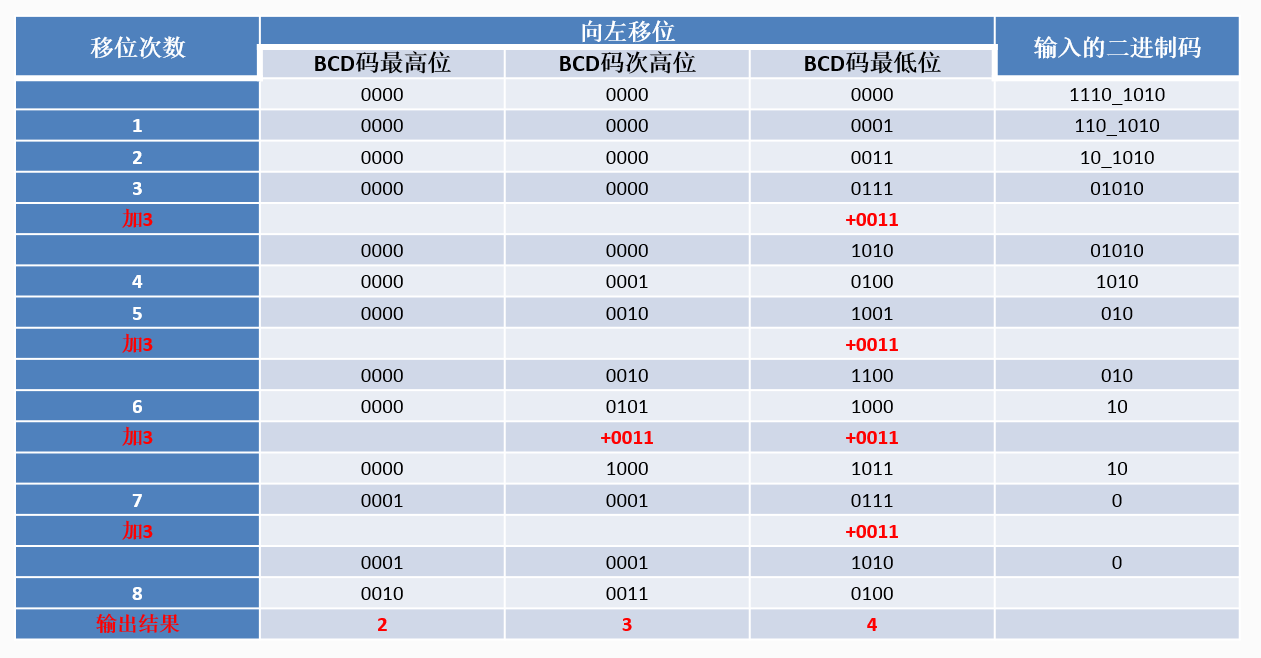

endmodulebcd_8421:这里用到了判断是否大于4，是就+3，然后左移一位的操作，判断和左移为一组操作，总共需要操作的次数就是需要转换成8421bcd码的二进制位数，具体原理
bcd_8421.v
module bcd_8421
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
input wire [19:0] data , //输入需要转换的数据
output reg [3:0] unit , //个位BCD码
output reg [3:0] ten , //十位BCD码
output reg [3:0] hun , //百位BCD码
output reg [3:0] tho , //千位BCD码
output reg [3:0] t_tho , //万位BCD码
output reg [3:0] h_hun //十万位BCD码
);
//********************************************************************//
//******************** Parameter And Internal Signal *****************//
//********************************************************************//
//reg define
reg [4:0] cnt_shift ; //移位判断计数器
reg [43:0] data_shift ; //移位判断数据寄存器
reg shift_flag ; //移位判断标志信号
//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//
//cnt_shift:从0到21循环计数
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_shift <= 5'd0;
else if((cnt_shift == 5'd21) && (shift_flag == 1'b1))
cnt_shift <= 5'd0;
else if(shift_flag == 1'b1)
cnt_shift <= cnt_shift + 1'b1;
else
cnt_shift <= cnt_shift;
//data_shift：计数器为0时赋初值，计数器为1~20时进行移位判断操作
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_shift <= 44'b0;
else if(cnt_shift == 5'd0)
data_shift <= {24'b0,data};
else if((cnt_shift <= 20) && (shift_flag == 1'b0))
begin
data_shift[23:20] <= (data_shift[23:20] > 4) ? (data_shift[23:20] + 2'd3) : (data_shift[23:20]);
data_shift[27:24] <= (data_shift[27:24] > 4) ? (data_shift[27:24] + 2'd3) : (data_shift[27:24]);
data_shift[31:28] <= (data_shift[31:28] > 4) ? (data_shift[31:28] + 2'd3) : (data_shift[31:28]);
data_shift[35:32] <= (data_shift[35:32] > 4) ? (data_shift[35:32] + 2'd3) : (data_shift[35:32]);
data_shift[39:36] <= (data_shift[39:36] > 4) ? (data_shift[39:36] + 2'd3) : (data_shift[39:36]);
data_shift[43:40] <= (data_shift[43:40] > 4) ? (data_shift[43:40] + 2'd3) : (data_shift[43:40]);
end
else if((cnt_shift <= 20) && (shift_flag == 1'b1))
data_shift <= data_shift << 1;
else
data_shift <= data_shift;
//shift_flag：移位判断标志信号，用于控制移位判断的先后顺序
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
shift_flag <= 1'b0;
else
shift_flag <= ~shift_flag;
//当计数器等于20时，移位判断操作完成，对各个位数的BCD码进行赋值
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
begin
unit <= 4'b0;
ten <= 4'b0;
hun <= 4'b0;
tho <= 4'b0;
t_tho <= 4'b0;
h_hun <= 4'b0;
end
else if(cnt_shift == 5'd21)
begin
unit <= data_shift[23:20];
ten <= data_shift[27:24];
hun <= data_shift[31:28];
tho <= data_shift[35:32];
t_tho <= data_shift[39:36];
h_hun <= data_shift[43:40];
end
endmoduleseg_dynamic模块例化了bcd_8421模块
seg_dynamic.v
module seg_dynamic
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低有效
input wire [19:0] data , //数码管要显示的值
input wire [5:0] point , //小数点显示,高电平有效
input wire seg_en , //数码管使能信号，高电平有效
input wire sign , //符号位，高电平显示负号
output reg [5:0] sel , //数码管位选信号
output reg [7:0] seg //数码管段选信号
);
//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************//
//parameter define
parameter CNT_MAX = 16'd49_999; //数码管刷新时间计数最大值
//wire define
wire [3:0] unit ; //个位数
wire [3:0] ten ; //十位数
wire [3:0] hun ; //百位数
wire [3:0] tho ; //千位数
wire [3:0] t_tho ; //万位数
wire [3:0] h_hun ; //十万位数
//reg define
reg [23:0] data_reg ; //待显示数据寄存器
reg [15:0] cnt_1ms ; //1ms计数器
reg flag_1ms ; //1ms标志信号
reg [2:0] cnt_sel ; //数码管位选计数器
reg [5:0] sel_reg ; //位选信号
reg [3:0] data_disp ; //当前数码管显示的数据
reg dot_disp ; //当前数码管显示的小数点
//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//
//*************************** 将data_gen生成并由bcd_8421解析到的各位十进制位数 按各种可能的显示格式拼接 并寄存到 data_reg *****************************************
//data_reg：控制数码管显示数据 //data_reg 一拍
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_reg <= 24'b0;
//若显示的十进制数的十万位为非零数据或需显示小数点，则六个数码管全显示 1.2.3.4.5.6.
else if((h_hun) || (point[5])) //6'b100_000 h_hun point[5] t_tho point[4] tho point[3] hun point[2] ten point[1] unit point[0]
data_reg <= {h_hun,t_tho,tho,hun,ten,unit}; //h_hun t_tho tho hun ten unit
//若显示的十进制数的万位为非零数据或需显示小数点，则值显示在5个数码管上
//打比方我们输入的十进制数据为20’d12345，我们就让数码管显示12345而不是012345
else if(((t_tho) || (point[4])) && (sign == 1'b1))//显示负号
data_reg <= {4'd10,t_tho,tho,hun,ten,unit};//4'd10我们定义为显示负号 //-t_tho tho hun ten unit
else if(((t_tho) || (point[4])) && (sign == 1'b0))
data_reg <= {4'd11,t_tho,tho,hun,ten,unit};//4'd11我们定义为不显示 //xt_tho tho hun ten unit
//若显示的十进制数的千位为非零数据或需显示小数点，则值显示4个数码管
else if(((tho) || (point[3])) && (sign == 1'b1))
data_reg <= {4'd11,4'd10,tho,hun,ten,unit}; //x-tho hun ten unit
else if(((tho) || (point[3])) && (sign == 1'b0))
data_reg <= {4'd11,4'd11,tho,hun,ten,unit}; //xxtho hun ten unit
//若显示的十进制数的百位为非零数据或需显示小数点，则值显示3个数码管
else if(((hun) || (point[2])) && (sign == 1'b1))
data_reg <= {4'd11,4'd11,4'd10,hun,ten,unit}; //xx-hun ten unit
else if(((hun) || (point[2])) && (sign == 1'b0))
data_reg <= {4'd11,4'd11,4'd11,hun,ten,unit}; //xxxhun ten unit
//若显示的十进制数的十位为非零数据或需显示小数点，则值显示2个数码管
else if(((ten) || (point[1])) && (sign == 1'b1))
data_reg <= {4'd11,4'd11,4'd11,4'd10,ten,unit}; //xxx-ten unit
else if(((ten) || (point[1])) && (sign == 1'b0))
data_reg <= {4'd11,4'd11,4'd11,4'd11,ten,unit}; //xxxxten unit
//若显示的十进制数的个位且需显示负号
else if(((unit) || (point[0])) && (sign == 1'b1))
data_reg <= {4'd11,4'd11,4'd11,4'd11,4'd10,unit}; //xxxx-unit
//若上面都不满足都只显示一位数码管
else
data_reg <= {4'd11,4'd11,4'd11,4'd11,4'd11,unit};
//*************************** 每个数码管位1ms刷新计时 *****************************************
//cnt_1ms:1ms循环计数
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_1ms <= 16'd0;
else if(cnt_1ms == CNT_MAX)
cnt_1ms <= 16'd0;
else
cnt_1ms <= cnt_1ms + 1'b1;
//flag_1ms:1ms标志信号
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
flag_1ms <= 1'b0;
else if(cnt_1ms == CNT_MAX - 1'b1)
flag_1ms <= 1'b1;
else
flag_1ms <= 1'b0;
//*************************** 数码管位选 *****************************************
//cnt_sel：从0到5循环数，用于选择当前显示的数码管
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_sel <= 3'd0;
else if((cnt_sel == 3'd5) && (flag_1ms == 1'b1))//cnt_sel计数到5 且1ms显示完后 清零
cnt_sel <= 3'd0;
else if(flag_1ms == 1'b1)//1ms cnt_sel+1
cnt_sel <= cnt_sel + 1'b1;
else
cnt_sel <= cnt_sel;
//数码管位选信号寄存器 不能用cnt_sel直接表示位选，而是要进行映射，因为cnt_sel是二进制表示的十位数，sel位选需要用独热码表示
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
sel_reg <= 6'b000_000;
else if((cnt_sel == 3'd0) && (flag_1ms == 1'b1))//cnt_sel为1时，且1ms显示完成
sel_reg <= 6'b000_001;//sel_reg与cnt_sel映射同步 对齐
else if(flag_1ms == 1'b1)//经过1ms,位选进行移位，跳到下一位 6’b000_001 -> 6'b000_010 -> 6'b000_100 -> 6'b001_000 -> 6'b010_000 -> 6'b100_000-> 6'b000_001
sel_reg <= sel_reg << 1;//可以用 位拼接进行移位 {[],[]}
else
sel_reg <= sel_reg;
//sel:数码管位选信号赋值 打了一拍 跟 seg同步输出
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
sel <= 6'b000_000;
else
sel <= sel_reg;
//*************************** 数码管段选 *****************************************
//控制数码管的位选信号，使六个数码管轮流显示,将前面解析后并缓存的data_reg按照位选计数 选取不同的位的值给到data_disp
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_disp <= 4'b0;
else if((seg_en == 1'b1) && (flag_1ms == 1'b1))
case(cnt_sel)//cnt_sel与data_disp同步
3'd0: data_disp <= data_reg[3:0] ; //给第1个数码管赋个位值
3'd1: data_disp <= data_reg[7:4] ; //给第2个数码管赋十位值
3'd2: data_disp <= data_reg[11:8] ; //给第3个数码管赋百位值
3'd3: data_disp <= data_reg[15:12]; //给第4个数码管赋千位值
3'd4: data_disp <= data_reg[19:16]; //给第5个数码管赋万位值
3'd5: data_disp <= data_reg[23:20]; //给第6个数码管赋十万位值
default:data_disp <= 4'b0 ;
endcase
else
data_disp <= data_disp;
//dot_disp：小数点低电平点亮，需对小数点有效信号取反
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
dot_disp <= 1'b1;
else if(flag_1ms == 1'b1)
dot_disp <= ~point[cnt_sel];
else
dot_disp <= dot_disp;
//控制数码管段选信号，显示数字 seg与data_disp delay了一拍，为了保证sel与seg同步，需将sel_reg delay一拍
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
seg <= 8'b1111_1111;
else
case(data_disp)//按照data_disp的值将对应的段选二进制代码与小数点情况组合给到段选信号seg
4'd0 : seg <= {dot_disp,7'b100_0000}; //显示数字0
4'd1 : seg <= {dot_disp,7'b111_1001}; //显示数字1
4'd2 : seg <= {dot_disp,7'b010_0100}; //显示数字2
4'd3 : seg <= {dot_disp,7'b011_0000}; //显示数字3
4'd4 : seg <= {dot_disp,7'b001_1001}; //显示数字4
4'd5 : seg <= {dot_disp,7'b001_0010}; //显示数字5
4'd6 : seg <= {dot_disp,7'b000_0010}; //显示数字6
4'd7 : seg <= {dot_disp,7'b111_1000}; //显示数字7
4'd8 : seg <= {dot_disp,7'b000_0000}; //显示数字8
4'd9 : seg <= {dot_disp,7'b001_0000}; //显示数字9
4'd10 : seg <= 8'b1011_1111 ; //显示负号
4'd11 : seg <= 8'b1111_1111 ; //不显示任何字符
default:seg <= 8'b1100_0000;
endcase
//********************************************************************//
//*************************** Instantiation **************************//
//********************************************************************//
//---------- bsd_8421_inst ----------
bcd_8421 bcd_8421_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低电平有效
.data (data ), //输入需要转换的数据
.unit (unit ), //个位BCD码
.ten (ten ), //十位BCD码
.hun (hun ), //百位BCD码
.tho (tho ), //千位BCD码
.t_tho (t_tho ), //万位BCD码
.h_hun (h_hun ) //十万位BCD码
);
endmodulehc595_ctrl模块就是将8位段选信号和6位位选信号串行输入到74hc595PW IC中，然后通过移位寄存器的方式输出至Q0-Q7pin脚，再连接到十四个数码管的pin脚上，完成IO的映射，节省了FPGA IO口的资源，最终只用4个IO口（最少可只用3个，OE可一直拉低，不占IO）；如果不要该模块，不使用该IC 直接将seg_dynamic的seg、sel信号从FPGA IO输出至数码管各pin脚，则需要14个IO
hc595_ctrl.v
module hc595_ctrl
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低有效
input wire [5:0] sel , //数码管位选信号
input wire [7:0] seg , //数码管段选信号
output reg stcp , //数据存储器时钟
output reg shcp , //移位寄存器时钟
output reg ds , //串行数据输入
output wire oe //使能信号，低有效
);
//********************************************************************//
//****************** Parameter and Internal Signal *******************//
//********************************************************************//
//reg define
reg [1:0] cnt_4 ; //分频计数器
reg [3:0] cnt_bit ; //传输位数计数器
//wire define
wire [13:0] data ; //数码管信号寄存
//********************************************************************//
//***************************** Main Code ****************************//
//********************************************************************//
//将数码管信号寄存
assign data = {seg[0],seg[1],seg[2],seg[3],seg[4],seg[5],seg[6],seg[7],sel};
//将复位取反后赋值给其即可
assign oe = ~sys_rst_n;
//分频计数器:0~3循环计数
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_4 <= 2'd0;
else if(cnt_4 == 2'd3)
cnt_4 <= 2'd0;
else
cnt_4 <= cnt_4 + 1'b1;
//cnt_bit:每输入一位数据加一
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_bit <= 4'd0;
else if(cnt_4 == 2'd3 && cnt_bit == 4'd13)
cnt_bit <= 4'd0;
else if(cnt_4 == 2'd3)
cnt_bit <= cnt_bit + 1'b1;
else
cnt_bit <= cnt_bit;
//stcp:14个信号传输完成之后产生一个上升沿
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
stcp <= 1'b0;
else if(cnt_bit == 4'd13 && cnt_4 == 2'd3)
stcp <= 1'b1;
else
stcp <= 1'b0;
//shcp:产生四分频移位时钟
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
shcp <= 1'b0;
else if(cnt_4 >= 4'd2)
shcp <= 1'b1;
else
shcp <= 1'b0;
//ds:将寄存器里存储的数码管信号输入即
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
ds <= 1'b0;
else if(cnt_4 == 2'd0)
ds <= data[cnt_bit];
else
ds <= ds;
endmoduleseg_595_dynamic层将seg_dynamic和hc595_ctrl模块封装到一起
seg_595_dynamic.v
module seg_595_dynamic
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低有效
input wire [19:0] data , //数码管要显示的值
input wire [5:0] point , //小数点显示,高电平有效
input wire seg_en , //数码管使能信号，高电平有效
input wire sign , //符号位，高电平显示负号
output wire stcp , //数据存储器时钟
output wire shcp , //移位寄存器时钟
output wire ds , //串行数据输入
output wire oe //使能信号
);
//********************************************************************//
//******************** Parameter And Internal Signal *****************//
//********************************************************************//
//wire define
wire [5:0] sel; //数码管位选信号
wire [7:0] seg; //数码管段选信号
//************************************************************************//
//***************************** Instantiation ****************************//
//************************************************************************//
//---------- seg_dynamic_inst ----------
seg_dynamic seg_dynamic_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低有效
.data (data ), //数码管要显示的值
.point (point ), //小数点显示,高电平有效
.seg_en (seg_en ), //数码管使能信号，高电平有效
.sign (sign ), //符号位，高电平显示负号
.sel (sel ), //数码管位选信号
.seg (seg ) //数码管段选信号
);
//---------- hc595_ctrl_inst ----------
hc595_ctrl hc595_ctrl_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低有效
.sel (sel ), //数码管位选信号
.seg (seg ), //数码管段选信号
.stcp (stcp ), //输出数据存储寄时钟
.shcp (shcp ), //移位寄存器的时钟输入
.ds (ds ), //串行数据输入
.oe (oe )
);
endmodule最后将data_gen模块和seg_595_dynamic模块封装到一起形成top_seg_595模块
top_seg_595.v
module top_seg_595
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
output wire stcp , //输出数据存储寄时钟
output wire shcp , //移位寄存器的时钟输入
output wire ds , //串行数据输入
output wire oe //输出使能信号
);
//********************************************************************//
//******************** Parameter And Internal Signal *****************//
//********************************************************************//
//wire define
wire [19:0] data ; //数码管要显示的值
wire [5:0] point ; //小数点显示,高电平有效top_seg_595
wire seg_en ; //数码管使能信号，高电平有效
wire sign ; //符号位，高电平显示负号
//********************************************************************//
//**************************** Main Code *****************************//
//********************************************************************//
//-------------data_gen_inst--------------
data_gen data_gen_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低电平有效
.data (data ), //数码管要显示的值
.point (point ), //小数点显示,高电平有效
.seg_en (seg_en ), //数码管使能信号，高电平有效
.sign (sign ) //符号位，高电平显示负号
);
//-------------seg7_dynamic_inst--------------
seg_595_dynamic seg_595_dynamic_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n ), //复位信号，低有效
.data (data ), //数码管要显示的值
.point (point ), //小数点显示,高电平有效
.seg_en (seg_en ), //数码管使能信号，高电平有效
.sign (sign ), //符号位，高电平显示负号
.stcp (stcp ), //输出数据存储寄时钟
.shcp (shcp ), //移位寄存器的时钟输入
.ds (ds ), //串行数据输入
.oe (oe ) //输出使能信号
);
endmodule
浙公网安备 33010602011771号
