实验1 8086汇编指令编码和调试

实验任务2:

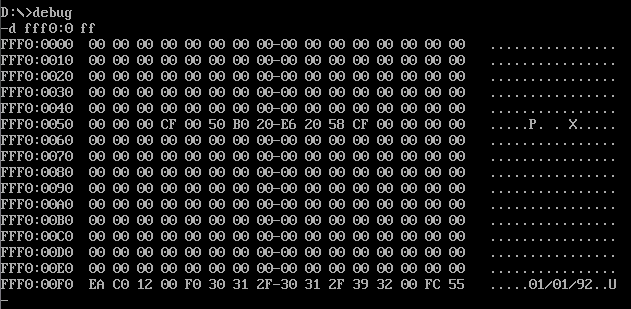

在debug中，使用d命令查看生产日期

 使用e命令修改生产时期所在的内存单元，修改后，再次使用d命令查看

 修改失败,在8086CPU中向地址C0000-FFFFF的内存单元无法写入数据



实验任务3:

在debug中，使用e命令，向内存单元填写数据。
-e b800:0 03 04 03 04 03 04 03 04 03 04
从b800:0开始的内存单元开始，依次写入十六进制数据04 03，重复写5次。

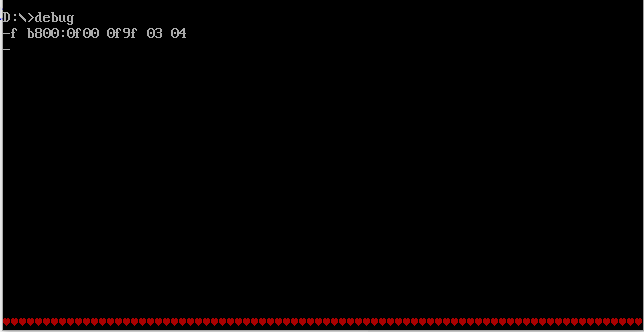

在debug中，使用f命令，向内存单元批量填写数据。
-f b800:0f00 0f9f 03 04
把内存单元区间b800:0f00 ~ b800:0f9f连续160个字节，依次重复填充十六进制数据03 04。



修改内存数据后(将03 04 改为07 08)

 红色爱心变成灰色小圆



实验任务4:

在debug环境中，按顺序录入以下内容，单步跟踪调试，观察寄存器和内存空间00200H~00207H，以
及，栈空间00220 ~ 0022fH内容变化情况。记录实验结果。回答问题，验证和你的理论分析结果是否一
致。

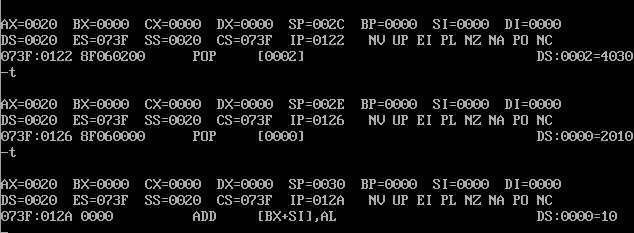

(1) 单步执行，在执行push指令和pop指令时，观察并记录栈顶偏移地址的寄存器sp值的变化情况。





填空:

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0]    ; 执行后，寄存器(sp) = _002E___
push [2]    ; 执行后，寄存器(sp) = _002C___
push [4]    ; 执行后，寄存器(sp) = _ 002A___
push [6]    ; 执行后，寄存器(sp) = _ 0028___
pop [6]     ; 执行后，寄存器(sp) = _ 002A___
pop [4]     ; 执行后，寄存器(sp) = _002C___
pop [2]     ; 执行后，寄存器(sp) = _002E___
pop [0]     ; 执行后，寄存器(sp) = _0030___



(2) push [6] 指令执行结束后， pop [6] 指令执行结束前，使用d命令 d 20:20 2f 查看此时栈空间的
数据。



(3) pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。

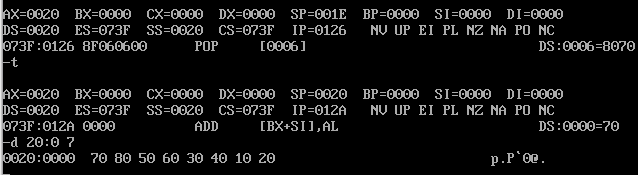

(4) 如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时
数据空间内的数据是否有变化。





实验任务5:



先使用f命令，把00220H ~ 0022fH区间的16个字节内存单元值全部修改为0。并使用d命令查看确认。
然后，使用a命令、r命令、t命令写入汇编指令并单步调试。



观察并思考：
问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov
sp, 30 是什么时候执行的？

并没有暂停,后面的指令是接着执行的.

问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通
过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特
别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

在调试运行中,栈和代码的偏移地址发生变化





实验任务6:



使用任何一款文本编辑器，编写8086汇编程序源码。
task6.asm
使用masm、link，汇编、链接，得到可执行文件task5.exe。运行程序。结合程序运行结果，理解程序
功能。
使用debug工具，调试task5.exe。根据第4章所学知识，任何可执行程序在执行时，都有一个引导程序
负责将其加载到内存，并将CPU控制权移交给它，也即将CS:IP指向可执行程序中第一条机器指令。在加
载可执行程序时，可执行前面512字节是程序段前缀PSP(Program Segment Prefix)，用于记录程序一些
相关信息。
在debug中，使用d命令，查看task5.exe的程序段前缀，观察这256个字节的内容，验证前两个字节是
否是CD 20。

源码如下:



assume cs:code

code segment
start:
    mov cx,10
    mov dl,'0'
s:  mov ah,2
    int 21h
    add dl,1
    loop s

    mov ah,4ch
    int 21h
code ends
end start

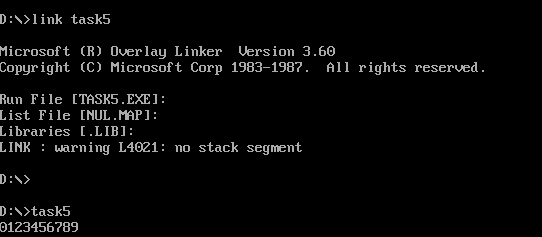

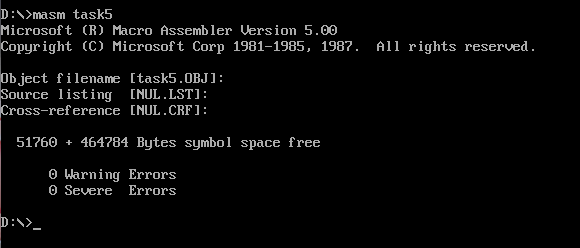

使用masm ,link 编译运行后:



 运行结果为0123456789

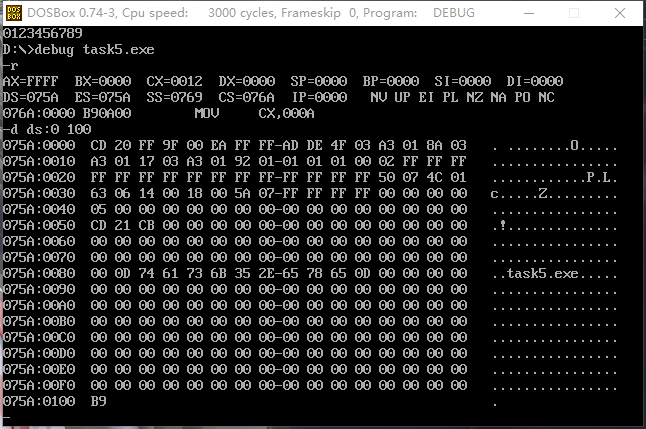

在debug中查看

 前两个字节是CD 20







实验任务7:



下面程序的功能是，完成自身代码的自我复制：把 mov ax, 4c00h 之前的指令复制到内存0:200开始的
连续的内存单元。

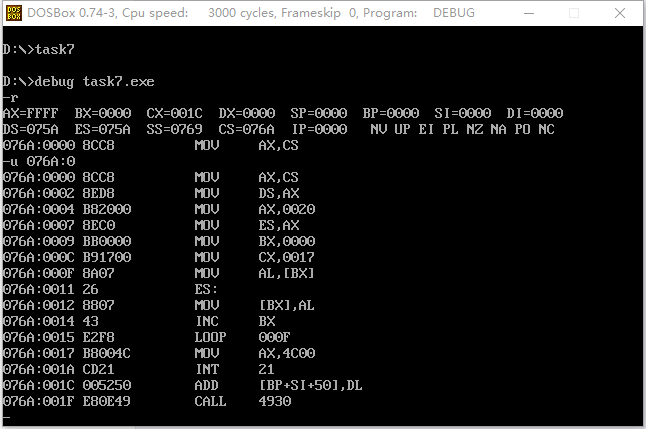

补全程序，并在debug中调试验证，确认是否正确实现了复制要求。
task7.asm



补全程序:

第一空填cs,程序指令的起始地址由CS:IP指定;

第二空填17h,因为程序的目的是完成代码的自我复制,而mov ax,4c00h前面的指令总长度为17h个字节

assume cs:code
code segment
    mov ax, cs
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, 17h
s:     mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s
    mov ax, 4c00h
    int 21h
code ends
end

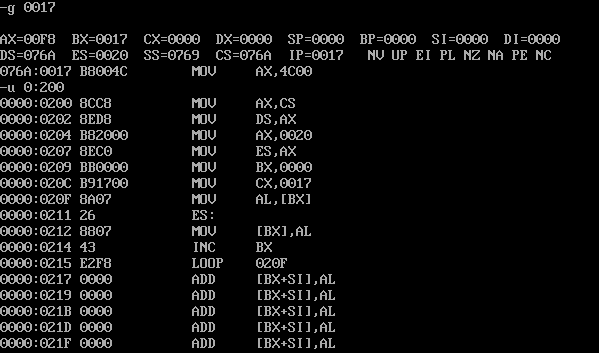

 g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图





确认已经把task7.asm中line3-line12的代码复制到了目标内存空间
