使用继电器控制开发板上下电

第一部分 串口工具

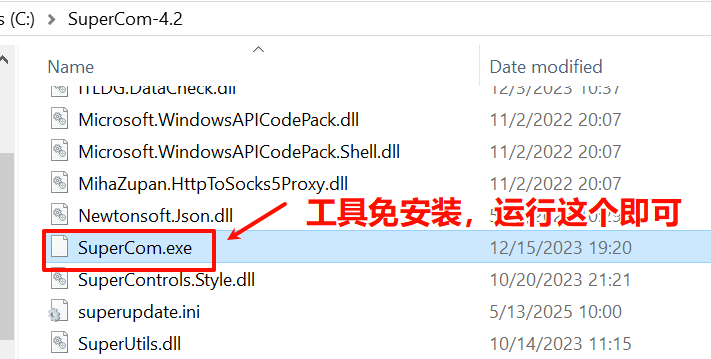

下载地址：https://github.com/SuperStudio/SuperCom/releases

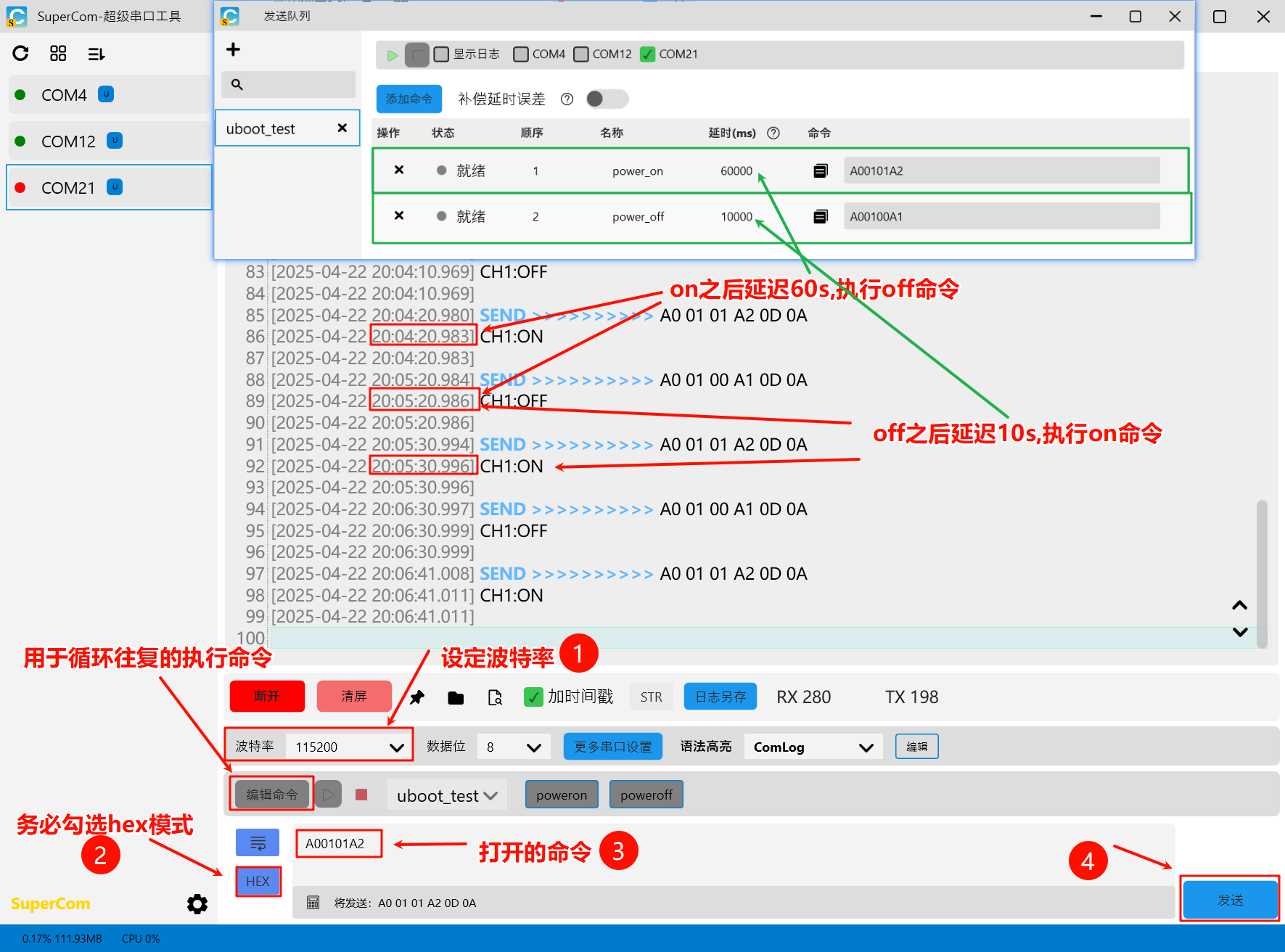

操作方法：按照如下圆圈1到圆圈4，完成基本操作，即可以控制com1和nc1的通断。

循环往复的设定：点击编辑命令，参考下图设定





第二部分 继电器部分

1.使用的继电器是丢石头继电器

产品介绍：https://wiki.diustou.com/cn/USB_Relay

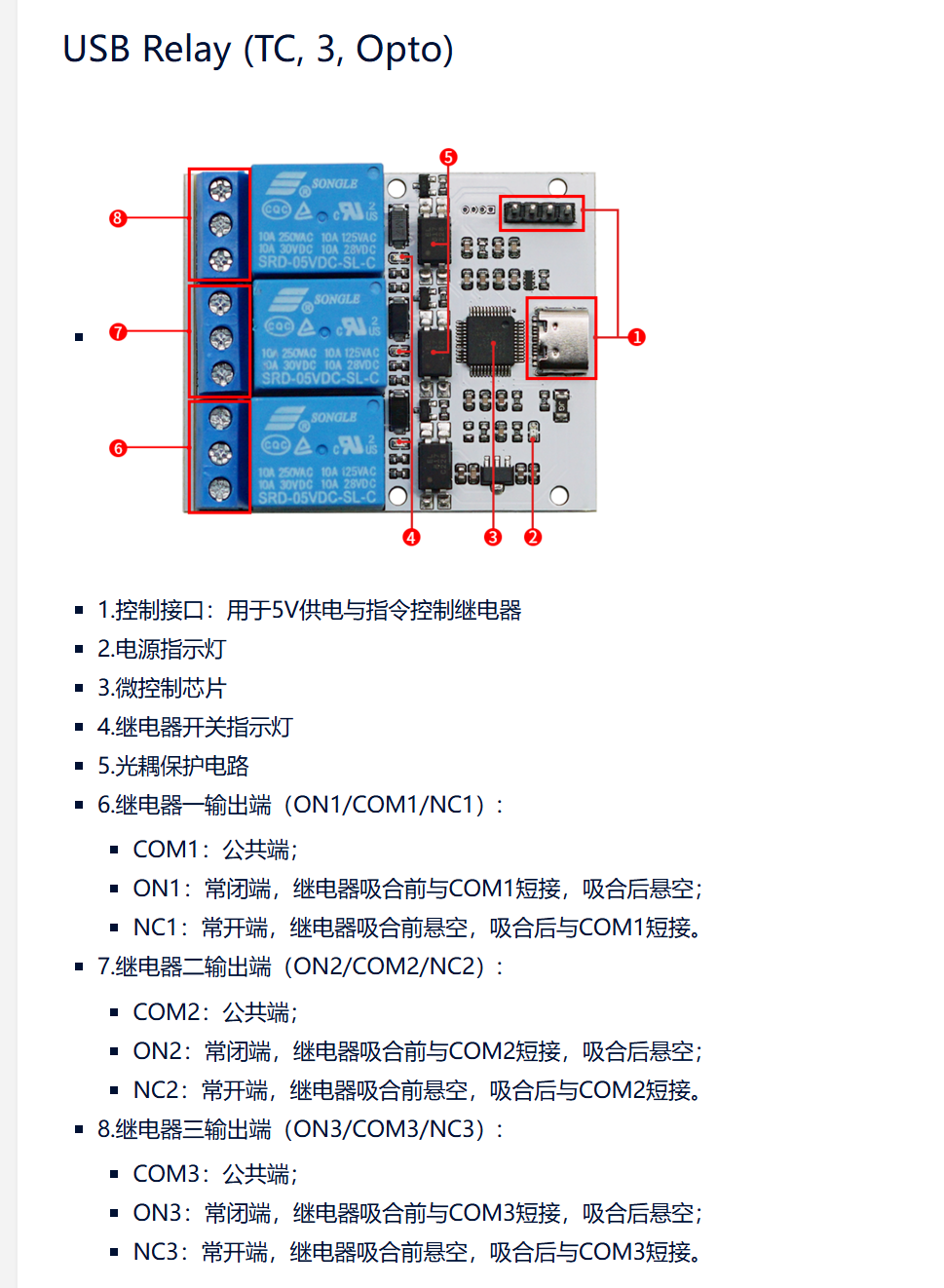

我购买的是这款 USB Relay (TC, 3, Opto)， 带有3路继电器。

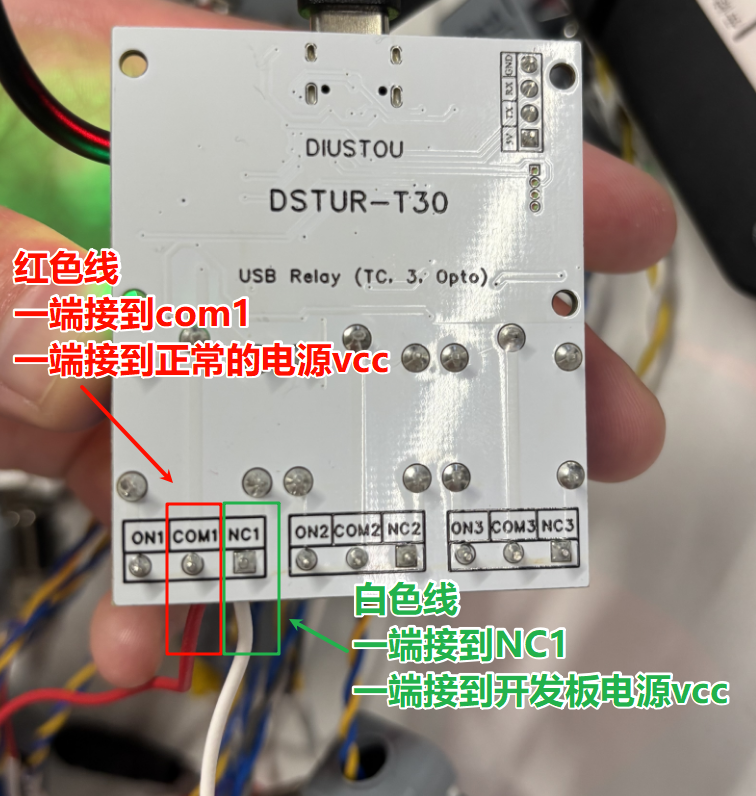

2.以使用第一路 控制 vcc电压 断和开 为例，讲解如何连接线

NC1正常状态下是不与com1连通的，所以开发板不上电。

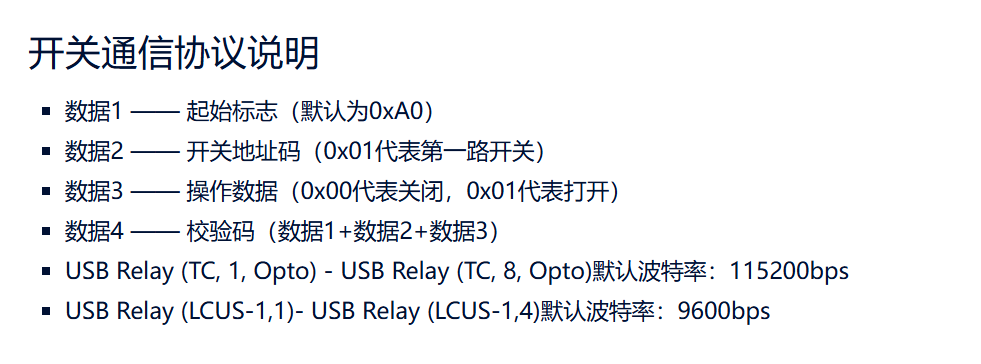

 3.通信协议介绍

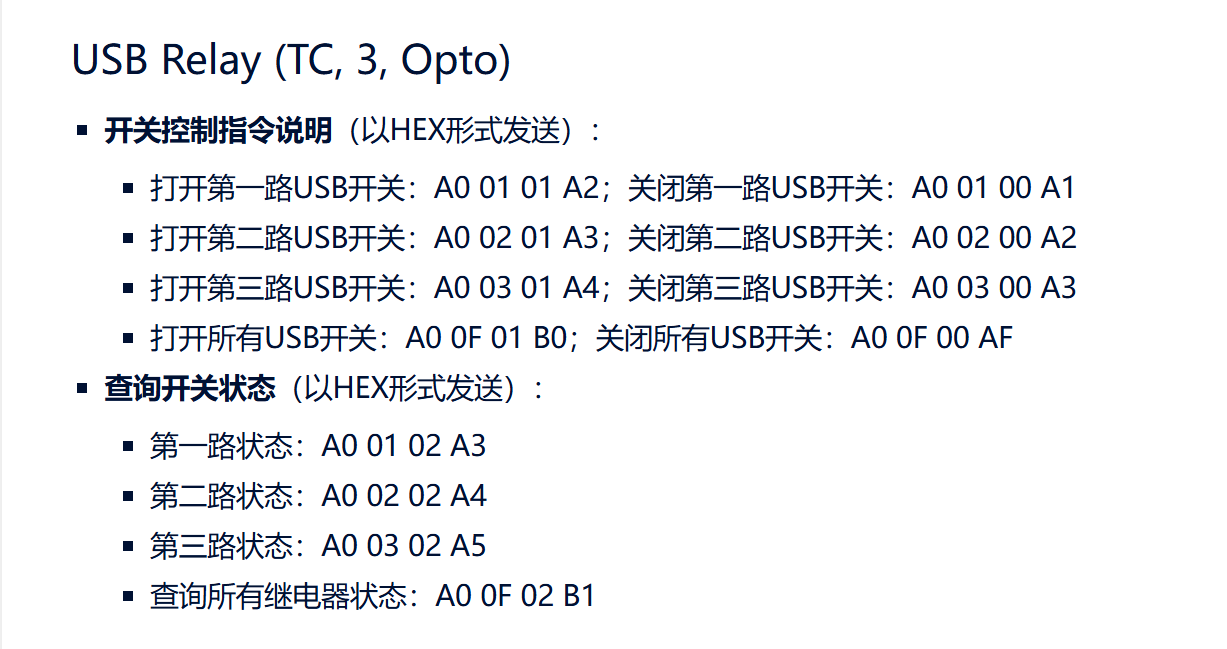

4.指令介绍
