【原】ArcEngine中最短路径的实现（二）

上次介绍了用几何网络实现的“最短路径”，这次用网络数据集实现真正的最短路径功能，跟上次一样，先处理下数据。

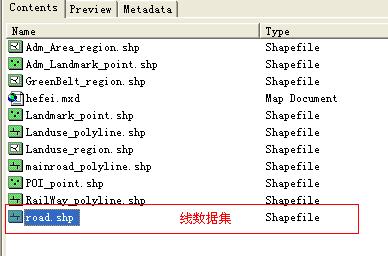

1、先打开ArcCatalog，连接到目标文件夹，假定该文件下有一个名为road的道路图层。

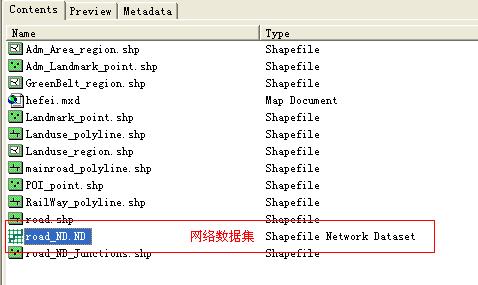

2、在road图层上右键新建一个网络数据集，并按照其默认设置直至完成。

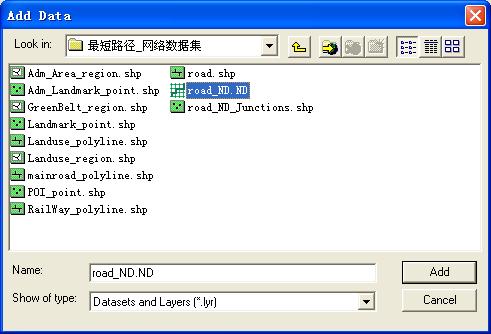

3、打开该地图的工作空间，把刚才新建的网络数据集添加工作空间中。

4、在网络分析菜单中选择新建最近设施点。

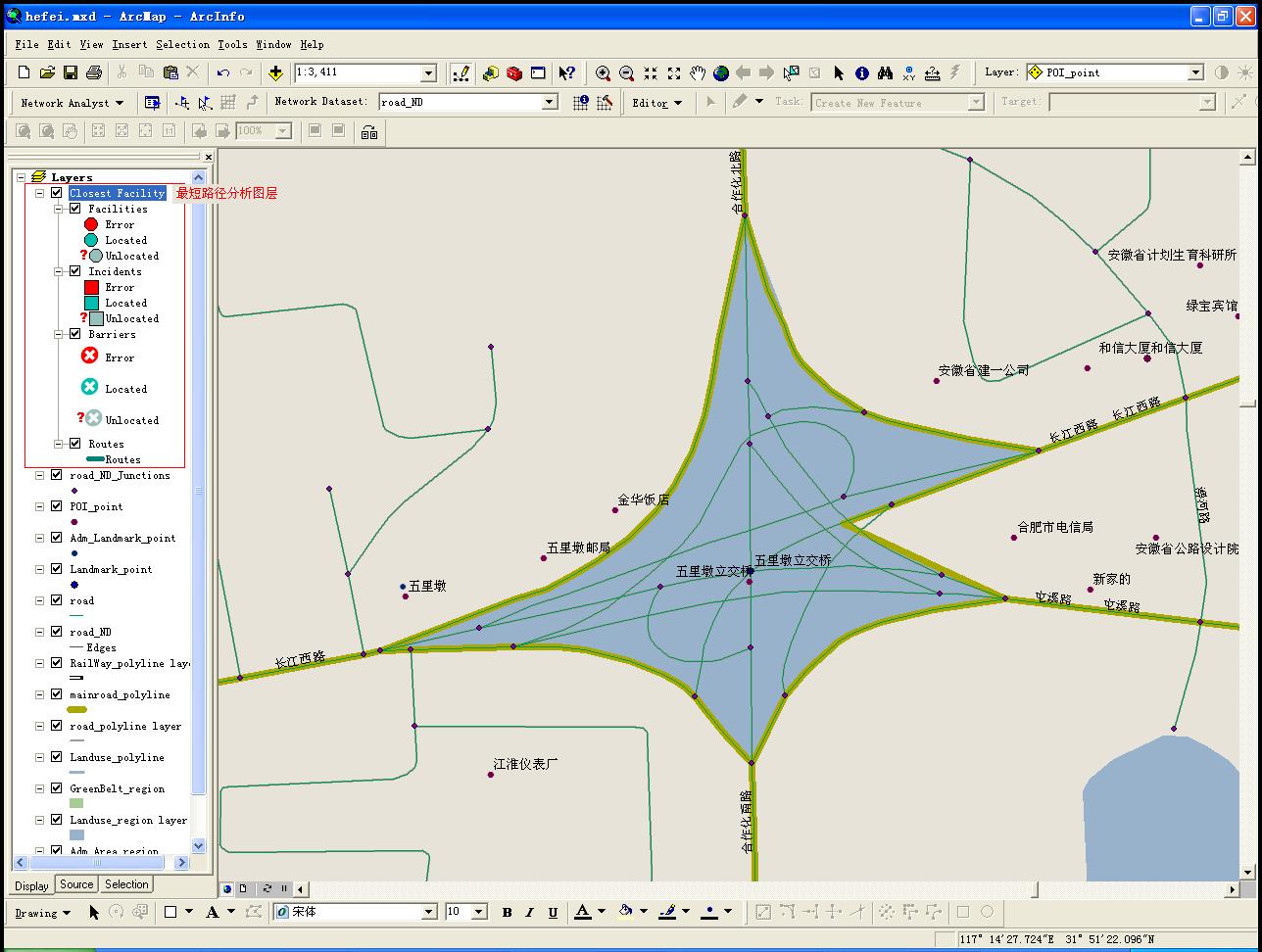

这时在工作空间里，可以看到多了一个名为“Closest Facility”的图层。它下面还有4个子图层，名字分别为“Facilities”，“Incidents”，“Barriers”，“Routes”。“Facilities”就是设施点图层，也就是目的点，“Incidents”的意思就是出发点，“Barriers”是障碍点，意思就是地图某条道路附近有一个障碍点，如果障碍点与道路距离在容限范围内，则表示此道路不通，“Routes”就是最终的结果。这样我们编程实现最短路径的思路就出现了：
1、添加出发点。
2、添加目的点。

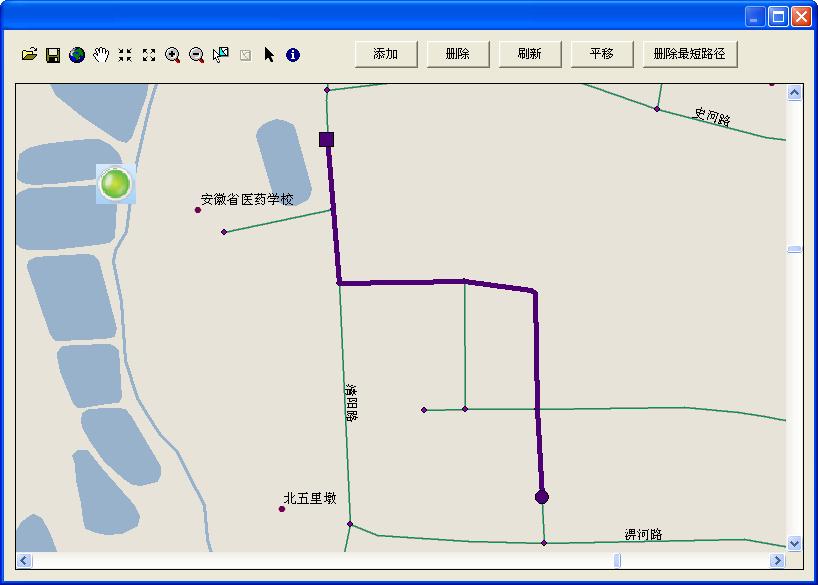

3、生成最优路径，获取结果。

这里的添加出发点或者目的点，是往“Facilities”或“Incidents”图层上添加元素。获取结果也是从“Routes”中获取Polyline。往“Facilities”或“Incidents”图层上添加元素用到的主要方法是INALocator的QueryLocationByPoint函数，生成路径主要接口是INASolver和它的Solve方法。获取结果是按属性查找，因为“Routes”类其实就是一个图层类，只不过只是存在于内存。



  1    CMapControlDefault    m_map;
  2    IPointCollectionPtr m_ipPointCollection;
  3
  4        ILayerPtr ipLayer = m_map.GetLayer(0);            // 网络数据集
  5    INALayerPtr ipNaLayer = ipLayer;
  6    if (NULL == ipNaLayer)
  7    {
  8        return;
  9    }
 10
 11    INAContextPtr ipNaContext;
 12    HRESULT hr = ipNaLayer->get_Context(&ipNaContext);
 13    INAClassLoaderPtr ipNAClassLoader(CLSID_NAClassLoader);
 14    INALocatorPtr ipNALocator = NULL;
 15    hr = ipNaContext->get_Locator(&ipNALocator);
 16    ipNALocator->put_SnapToleranceUnits(esriMeters);
 17    ipNALocator->put_SnapTolerance(200);
 18    ipNaContext;
 19    hr = ipNAClassLoader->putref_Locator(ipNALocator);
 20
 21    INamedSetPtr ipNamedSet = NULL;
 22    ipNaContext->get_NAClasses(&ipNamedSet);
 23
 24    CString szName = "Facilities";
 25    BSTR bstrName = szName.AllocSysString();
 26    INAClassPtr ipNAFacilitiesClass = NULL;
 27    hr = ipNamedSet->get_ItemByName(bstrName, (IUnknown**)&ipNAFacilitiesClass);
 28    szName = "Incidents";
 29    bstrName = szName.AllocSysString();
 30    INAClassPtr ipNAIncidentsClass = NULL;
 31    hr = ipNamedSet->get_ItemByName(bstrName, (IUnknown**)&ipNAIncidentsClass);
 32    szName = "CFRoutes";
 33    bstrName = szName.AllocSysString();
 34    INAClassPtr ipNARoutesClass = NULL;
 35    hr = ipNamedSet->get_ItemByName(bstrName, (IUnknown**)&ipNARoutesClass);
 36
 37    INALocationPtr ipNALocation1(CLSID_NALocation);
 38    INALocationPtr ipNALocation2(CLSID_NALocation);
 39    ipNAClassLoader->get_Locator(&ipNALocator);
 40    IPointPtr ipBeginPoint(CLSID_Point);
 41    m_ipPointCollection->get_Point(0, &ipBeginPoint);
 42    IPointPtr ipEndPoint(CLSID_Point);
 43    m_ipPointCollection->get_Point(1, &ipEndPoint);
 44    IPointPtr ipPoint1(CLSID_Point);
 45    IPointPtr ipPoint2(CLSID_Point);
 46    double dbLVal = 0.0;
 47    ipNALocator->QueryLocationByPoint(ipBeginPoint, &ipNALocation1, &ipPoint1, &dbLVal);
 48    ipNALocator->QueryLocationByPoint(ipEndPoint, &ipNALocation2, &ipPoint2, &dbLVal);
 49
 50    INALocationObjectPtr ipNALocationObject = NULL;
 51    IFeatureClassPtr ipFeatureClass = ipNAIncidentsClass;
 52    IFeaturePtr ipFeature = NULL;
 53    ipFeatureClass->CreateFeature(&ipFeature);
 54    IRowSubtypesPtr ipRowSubtypes = ipFeature;
 55    ipRowSubtypes->InitDefaultValues();
 56    ipFeature->putref_Shape(ipBeginPoint);
 57    ITablePtr ipTable = NULL;
 58    ipFeature->get_Table(&ipTable);
 59    long nIndex = 0;
 60    szName = "Sequence";
 61    bstrName = szName.AllocSysString();
 62    ipTable->FindField(bstrName, &nIndex);
 63    VARIANT var_int;
 64    var_int.intVal = 1;
 65    var_int.vt = VT_INT;
 66    ipFeature->put_Value(nIndex, var_int);
 67    szName = "Name";
 68    bstrName = szName.AllocSysString();
 69    ipTable->FindField(bstrName, &nIndex);
 70    ipFeature->put_Value(nIndex, COleVariant("Start Point"));
 71    ipNALocationObject = ipFeature;
 72    ipNALocationObject->put_NALocation(ipNALocation1);
 73    ipFeature->Store();
 74    IFieldsPtr ipFields(CLSID_Fields);
 75    hr = ipTable->get_Fields(&ipFields);
 76    long nFieldCount = 0;
 77    hr = ipFields->get_FieldCount(&nFieldCount);
 78    for (int k = 0; k < nFieldCount; k++)
 79    {
 80        IFieldPtr ipField(CLSID_Field);
 81        ipFields->get_Field(k, &ipField);
 82        BSTR bstrFieldName;
 83        ipField->get_Name(&bstrFieldName);
 84        CString szFieldName = bstrFieldName;
 85    }
 86
 87    ipFeatureClass = ipNAFacilitiesClass;
 88    ipFeatureClass->CreateFeature(&ipFeature);
 89    ipRowSubtypes = ipFeature;
 90    ipRowSubtypes->InitDefaultValues();
 91    ipFeature->putref_Shape(ipEndPoint);
 92    ipTable = NULL;
 93    ipFeature->get_Table(&ipTable);
 94    nIndex = 0;
 95    szName = "Sequence";
 96    bstrName = szName.AllocSysString();
 97    ipTable->FindField(bstrName, &nIndex);
 98    var_int.intVal = 2;
 99    ipFeature->put_Value(nIndex, var_int);
100    szName = "Name";
101    bstrName = szName.AllocSysString();
102    ipTable->FindField(bstrName, &nIndex);
103    ipFeature->put_Value(nIndex, COleVariant("End Point"));
104    ipNALocationObject = ipFeature;
105    ipNALocationObject->put_NALocation(ipNALocation2);
106    ipFeature->Store();
107
108    INAClosestFacilitySolverPtr ipNACFSolver = NULL;
109    INASolverPtr ipNASolver = NULL;
110    ipNaContext->get_Solver(&ipNASolver);
111
112    IGPMessagesPtr ipGPM(CLSID_GPMessages);
113    ITrackCancelPtr ipTrackCancel(CLSID_TrackCancel);
114    VARIANT_BOOL bIsPartialSolution;
115    ipNASolver->Solve(ipNaContext, ipGPM, ipTrackCancel, &bIsPartialSolution);
116
117    szName = "CFRoutes";
118    bstrName = szName.AllocSysString();
119    ipNARoutesClass = NULL;
120    hr = ipNamedSet->get_ItemByName(bstrName, (IUnknown**)&ipNARoutesClass);
121
122    IFeatureClassPtr ipFeatureClassRoutes = ipNARoutesClass;
123    IFeatureCursorPtr ipFCursor = NULL;
124    IQueryFilterPtr ipQueryFilter(CLSID_QueryFilter);
125    CString szQueryFilter("ObjectID > 0");
126    BSTR bstr_QueryFilter = szQueryFilter.AllocSysString();
127    ipQueryFilter->put_WhereClause(bstr_QueryFilter);
128    VARIANT_BOOL bCycle = VARIANT_FALSE;
129    try
130    {
131        ipFeatureClassRoutes->Search(ipQueryFilter, bCycle, &ipFCursor);
132    }
133    catch (CException* e)
134    {
135        CString szErrorMsg;
136        e->GetErrorMessage(szErrorMsg.GetBuffer(MAX_PATH), MAX_PATH);
137        szErrorMsg.ReleaseBuffer();
138        e->Delete();
139        szErrorMsg += "\n";
140        OutputDebugStr(szErrorMsg);
141    }
142    catch ()
143    {
144        OutputDebugStr("An Unknowned Exception Occurred!\n");
145    }
146
147    IFeaturePtr ipLineFeature = NULL;
148    hr = ipFCursor->NextFeature(&ipLineFeature);
149    while (ipLineFeature != NULL)
150    {
151        IGeometryPtr ipGeometry = NULL;
152        IPolylinePtr ipPolyLine = NULL;
153        ipLineFeature->get_Shape(&ipGeometry);
154        esriGeometryType type;
155        ipGeometry->get_GeometryType(&type);
156        if (type == esriGeometryPolyline)
157        {
158          ipPolyLine = ipGeometry;
159             AddPolyline(ipPolyLine, 4);
160        }
161        hr = ipFCursor->NextFeature(&ipLineFeature);
162    }
163    IActiveViewPtr ipActiveView = NULL;
164    ipActiveView = m_map.GetActiveView();
165    ipActiveView->Refresh();
