网络层

数据交换方式

1.电路交换
建立连接---通信----释放连接
可以多路复用
资源独占,没有冲突

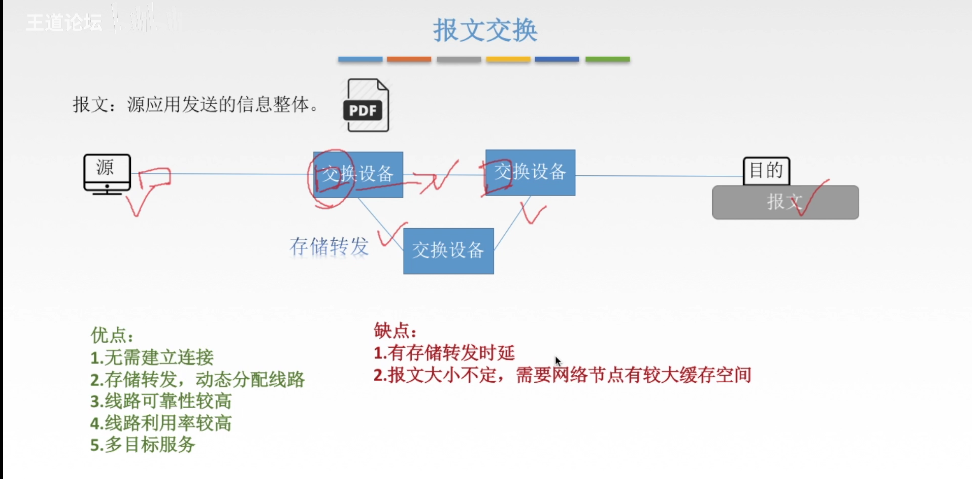

2.报文交换
报文:源应用发送的信息整体
报文交换就是报文加上ip地址,物理地址在物理层上传输
交换机可以存储转发报文到下一个交换机

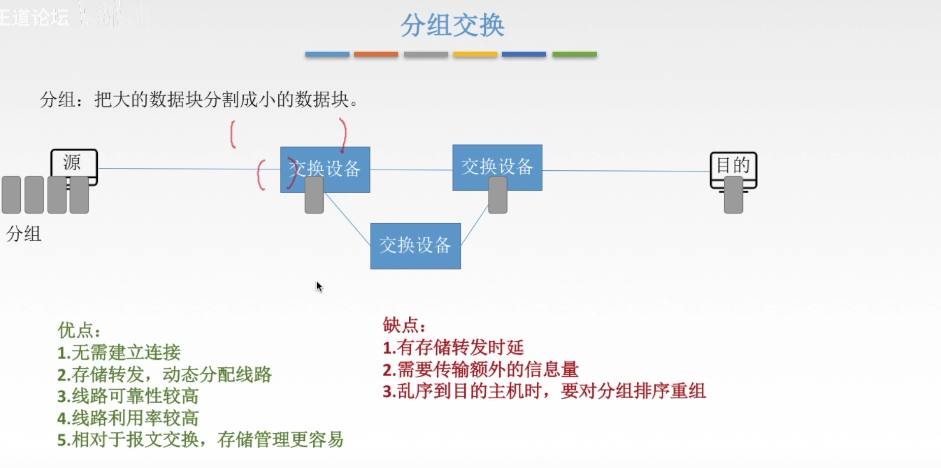

3.分组交换
分组:把大的数据块分割成小的数据块
依次把分组的数据块发送到交换设备上.

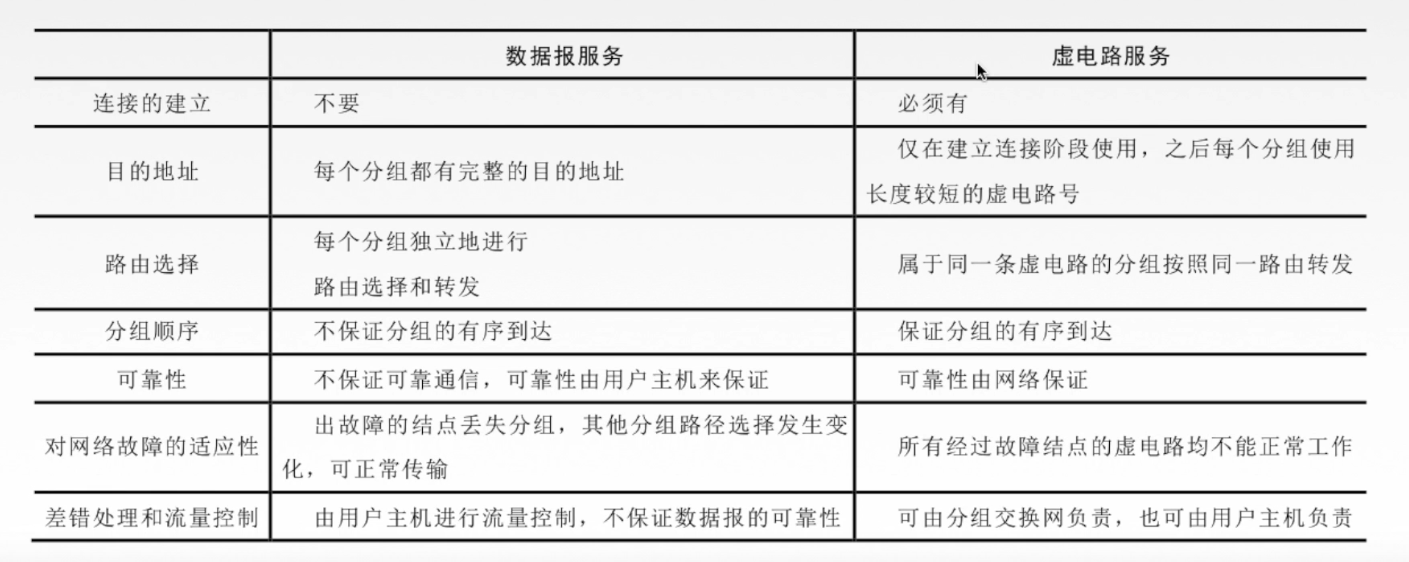

数据报和虚电路

数据报:为网络层提供无连接服务.
无连接服务:不事先为分组的传输确定传输路径,每个分组可能有不同的独立传输路径
每个分组带源地址和目的地址,路由器根据分组的目的地址进行转发
虚电路:提供有连接服务.
有连接服务:首先为分组的传输确定传输路径(建立连接),然后沿该路径传输系列分组,系列分组传输路径相同,传输结束后拆除连接

路由

路由算法:静态路由算法(手动配的)
动态路由算法(自适应路由算法)
链路状态算法 OSPF协议(所有路由器掌握完整的网络拓补和链路费用信息)
距离向量路由算法 RIP协议(路由器只掌握相邻路由器的信息)

IP

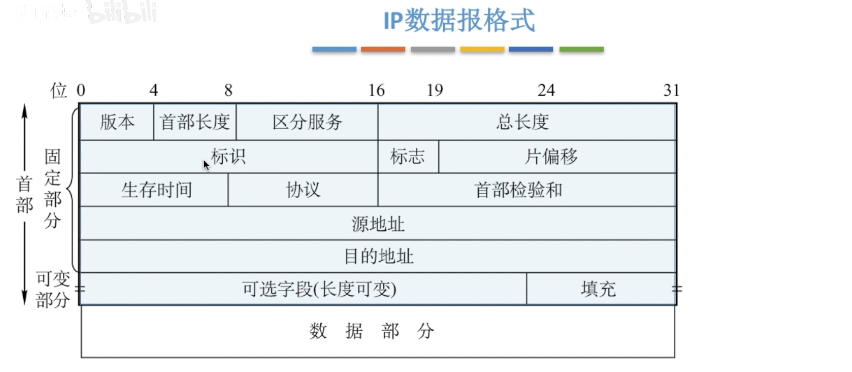

1.IP数据报
IP数据报=首部(固定+可变部分)+数据部分
1.1 首部部分
版本:IPV4 OR IPV6
固定部分长度20B
生存时间=IP分组的保质期,经过一个路由器-1,变成0丢弃
协议字段=8B,tcp=6,udp=17
首部检验和 只检验首部

同一数据报分片使用同一标识
标志:3位其中只有两位有意义
中间位DF DF=0允许分片,DF禁止分片
最低位MF MF=1 后面还有分片, MF=0 后面没有分片
片偏移 分片后某片在原分组的相对位置

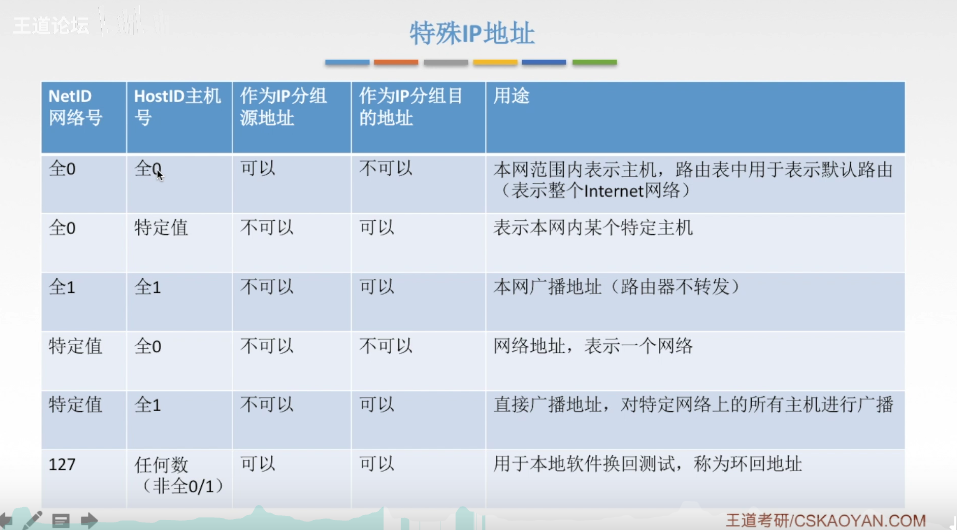

2 IP地址
IP地址={网络号(8位),主机号(24位)}
同一个局域网内网络号是一样的
ip地址有三类

3 NAT

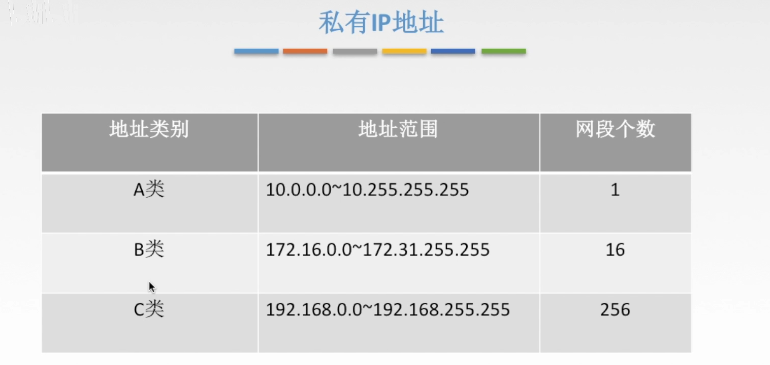

路由器用NAT转换IP地址,将局域网IP转换为因特网IP

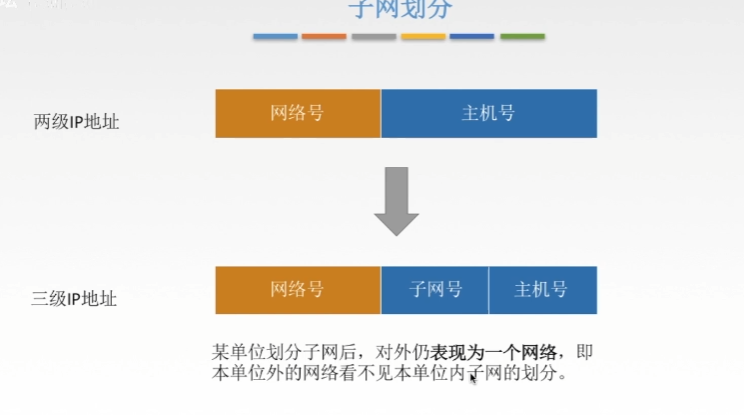

4 子网划分和子网掩码

主机号不能全0或者全1,子网号能用CIDR编址,所以可以全0或1

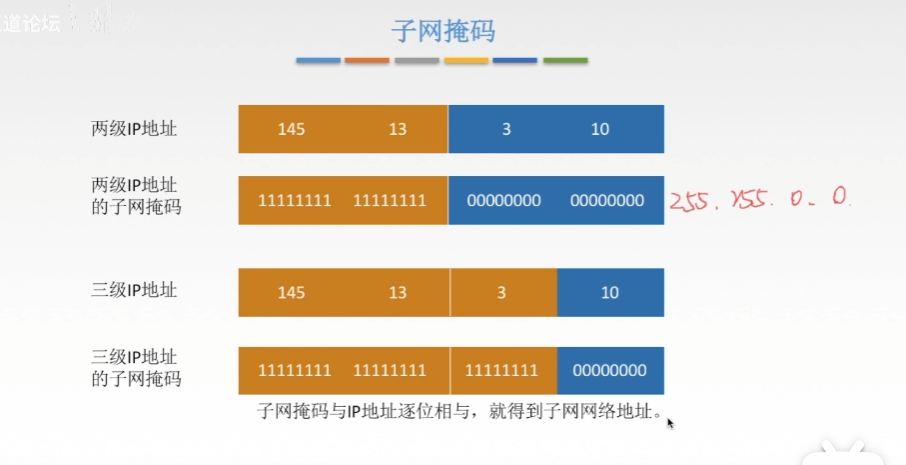

字网掩码是用来求子网网络地址的,用子网掩码和IP地址相与

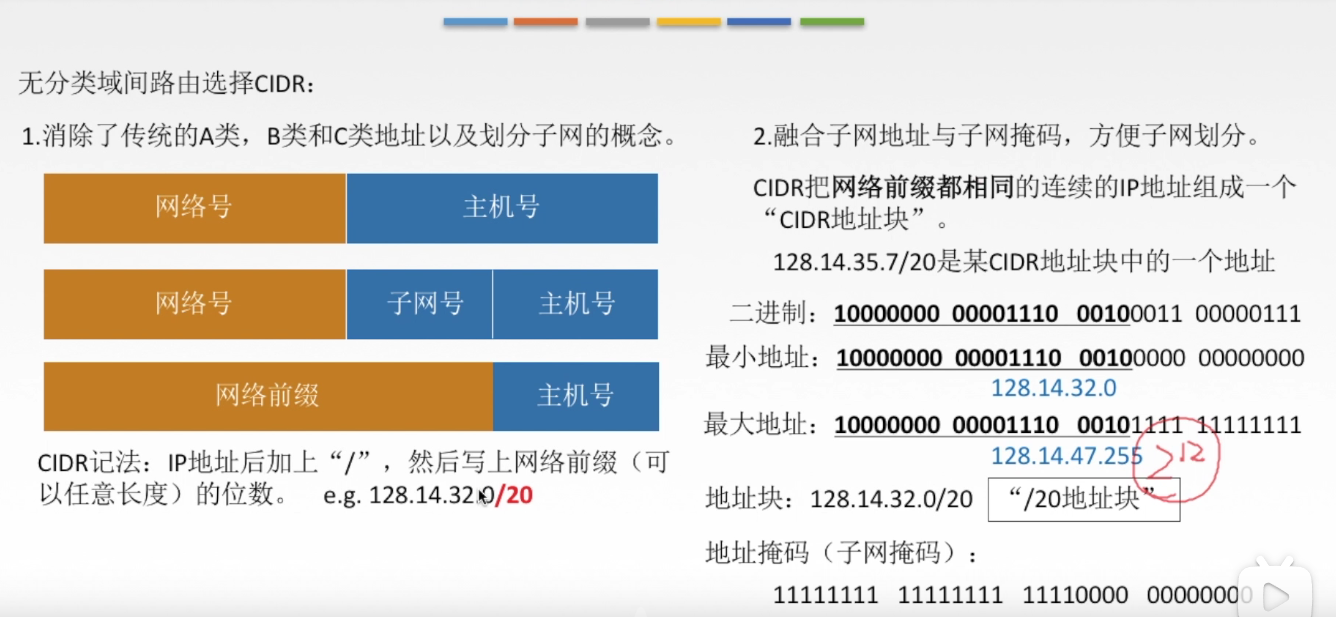

5 CIDR

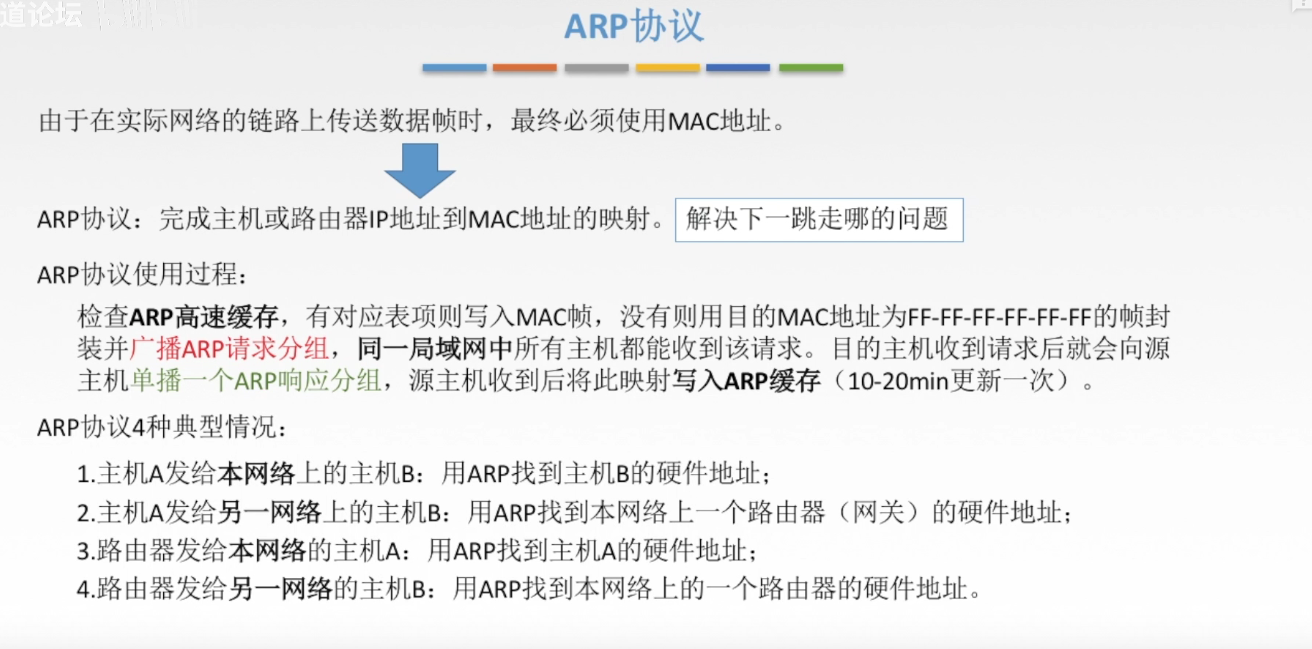

6 ARP
ARP是IP地址与MAC地址的映射

7 DHCP
给主机配置IP用的,是应用层的协议,使用客户端/服务器的形式,基于UDP
主机可以通过DHCP从服务器动态获取IP地址

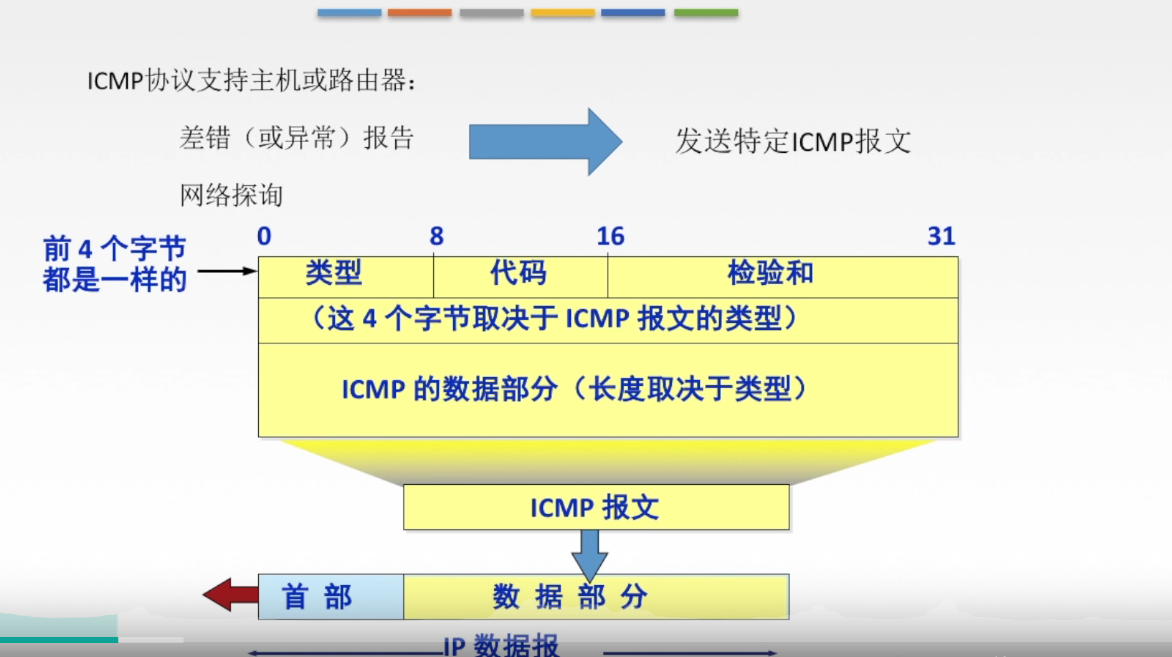

8 ICMP
ICMP在IP数据报中发送报文
差错报文:
1.终点不可达
2.源点抑制.当路由器或主机由于拥塞而丢弃数据报时,就向源点发送报文
3.时间超过 当路由器收到TTL=0的数据报时,除丢弃数据报外,还要发送超时报文.
4.参数问题 数据报首部有字段不正确
5.改变路由(重定向)
询问报文:
1.回送请求和回答报文 测试目的是否可达,了解相关状态
2.时间戳请求和回答报文,请某个主机回答当前日期时间.同步时间和测量时间

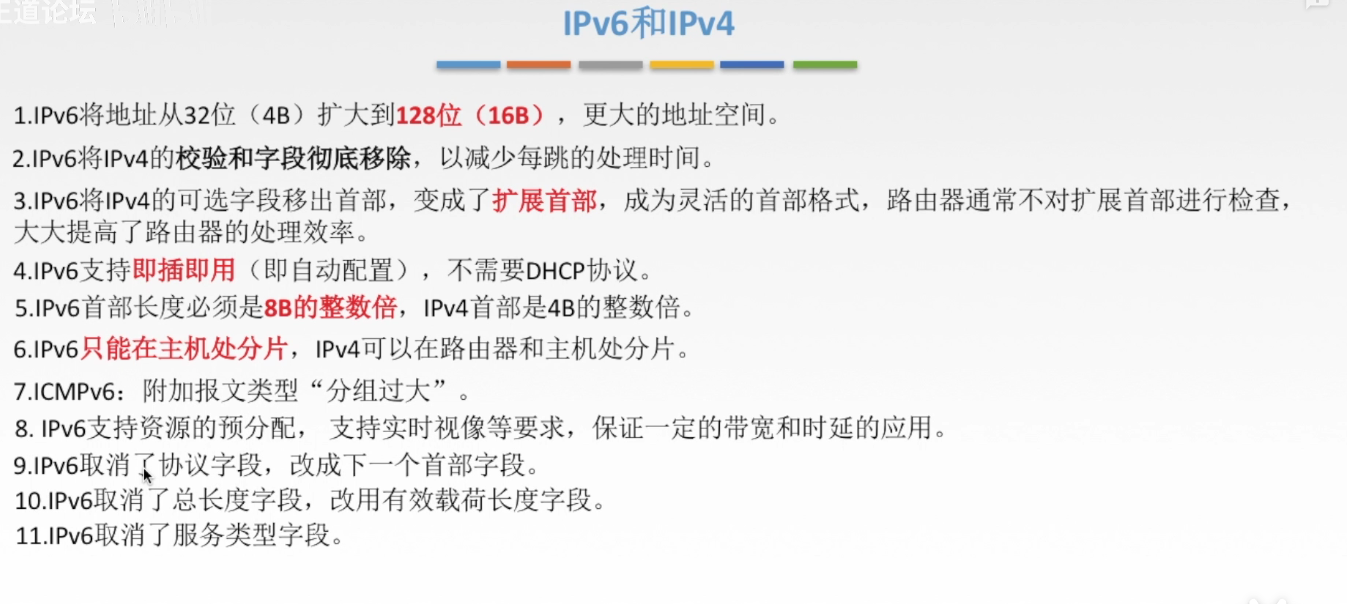

IPV6

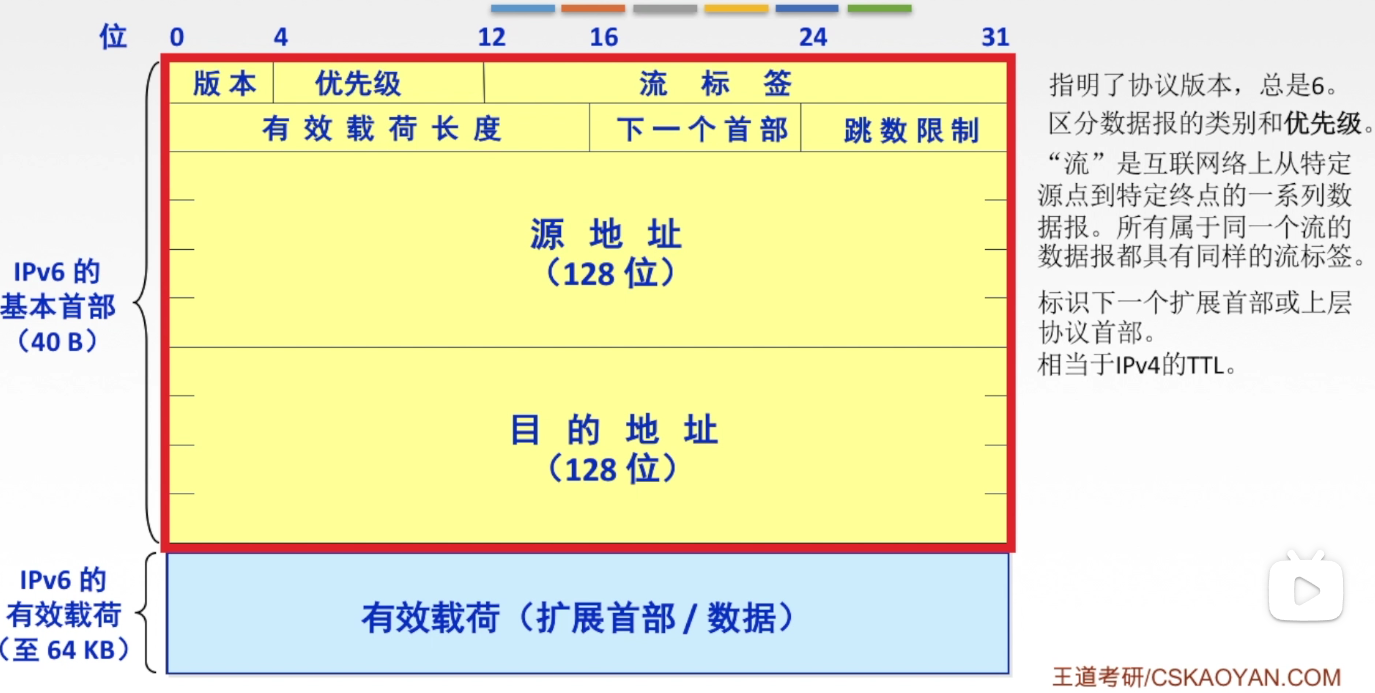

IPV6数据报格式
