HUAWEI - ospf

HUAWEI - ospf

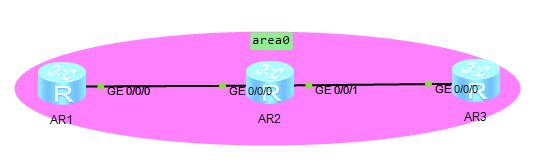

基本配置(单区域)









最基本的OSPF配置

[R1]ospf 1 rou 1.1.1.1   //开启OSPF进程1 ,并且指定ROUTERID为1.1.1.1,习惯性手动指定
[R1-ospf-1]area 0   //指定区域
[R1-ospf-1-area-0.0.0.0]net 12.0.0.1 0.0.0.0  //宣告网段/接口IP ,加上反掩码
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
[R2-LoopBack1]ospf 1 rou 2.2.2.2
[R2-ospf-1]ar 0
[R2-ospf-1-area-0.0.0.0]net 12.0.0.0 0.0.0.255   //写网段的话后面要写反掩码,而如果写接口IP的话就是/32位的,所以4个0代表了。
[R2-ospf-1-area-0.0.0.0]net 23.0.0.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
[R3-LoopBack1]ospf 1 rou 3.3.3.3
[R3-ospf-1]ar 0
[R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]net 23.0.0.3 0.0.0.0

正常情况下OSPF接口所在的网络类型为broadcast广播,需要选举DRBDR以及DROTHERS

是需要时间的。

这个可以从消息中就能看到







 还记得OSPF的状态机吗?

Down-init-twoway-exstar-exchange-loading-full

关闭 -加载- 邻居- 准备交换- 交换- 读取- 邻接

只有到达了FULL邻接状态下才可以正常的发送LSA



这种形式下的网络有一个缺点,就是慢,每一次的收敛都需要时间。那怎么办呢?

需要使用点对点网络类型。

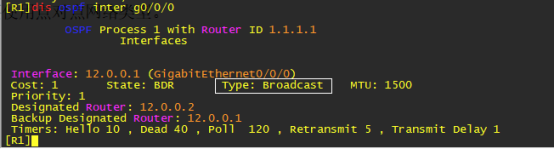

 在没有修改之前是这样的,type:broadcast

修改:【一定要记住是一条链路的两侧都要修改,否则是无法建立完成邻居的】

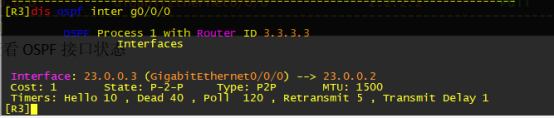

 修改之后可以看到TYPE:P2P了,另外从downfull的时间也快了很多



一些最基本的查看命令

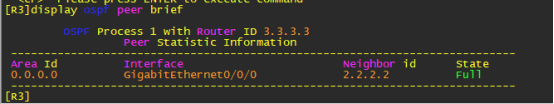

1 查看邻居列表







 2 查看OSPF接口状态

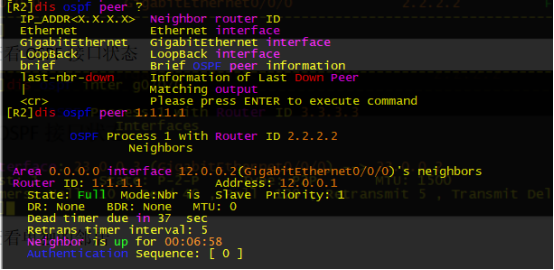

 3 查看单独的邻居







 Dis ospf peer ?

可以查看具体的OSPF RID,或者本地的接口,

其结果中

RID 1.1.1.1  IP 12.0.0.1

状态,模式 优先级

DR是谁,BDR是谁,

死亡时间

邻居建立后时间

认证消息

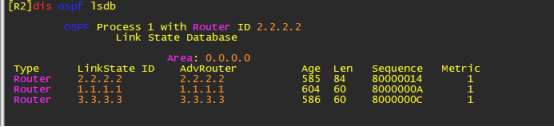

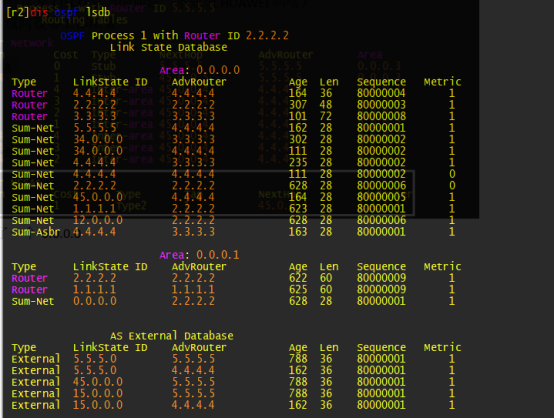

4 查看LSDB







 5 查看路由表OSPF

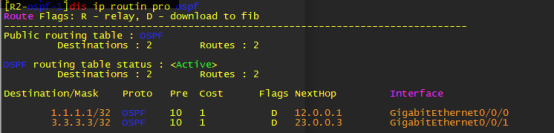

 6 查看总路由表筛选OSPF

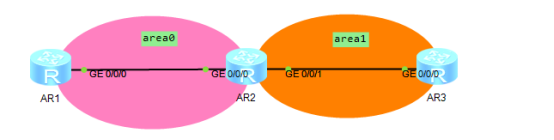

 OSPF 多区域

[R2-ospf-1]ar 1
[R2-ospf-1-area-0.0.0.1]net 23.0.0.2 0.0.0.0

[R3-ospf-1]ar 1
[R3-ospf-1-area-0.0.0.1]net 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.1]net 23.0.0.3 0.0.0.0

 查看具体的配置,

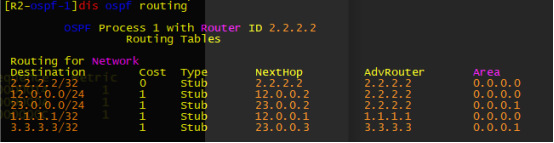

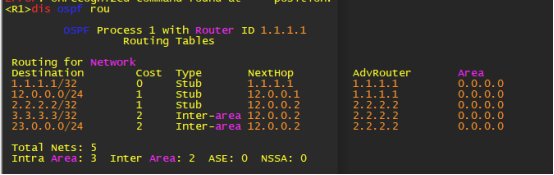

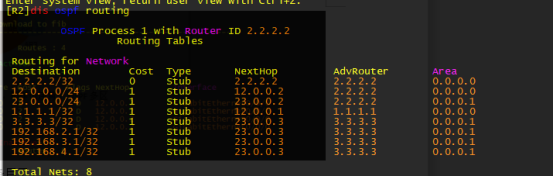

查看路由表







 R1上查看,可以看到不同的区域,








OSPF虚链路 v-link

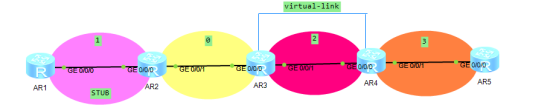

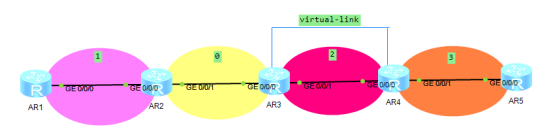

由于area3 没有和骨干区域0 直接相连,必须要使用virtual-link来进行连接,

huawei中叫vlink

其它的配置不再多赘述了

只要记住一点,要穿过哪个区域,就在哪个区域上建立 vlink





[R3-ospf-1]ar 2            //进入area 2
[R3-ospf-1-area-0.0.0.2]vlink-peer ?   //指定vlink的另一端
  IP_ADDR<X.X.X.X>  Neighbor router ID
[R3-ospf-1-area-0.0.0.2]vlink-peer 4.4.4.4  //指定RID

[R4-ospf-1-area-0.0.0.3]ar 2
[R4-ospf-1-area-0.0.0.2]v
[R4-ospf-1-area-0.0.0.2]vlink-peer  3.3.3.3

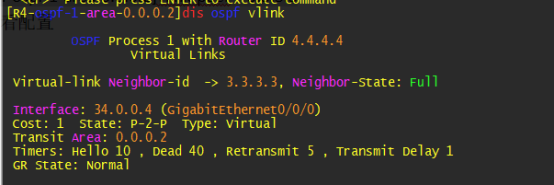

查看配置







 而此时area 3 LSA就可以顺利的传递到AREA1
















STUB区域 末梢区域





 做为AREA1这个区域,它就是一个末梢区域,因为在它后面没有再连接路由器了,

也就意味着只要出去,就找AR2OK了,

STUB / 完全STUB

STUB配置需要在所有的STUB区域内全部配置

[r1-ospf-1]ar 1
[r1-ospf-1-area-0.0.0.1]stub   //进入区域直接输入一条命令STUB

[r2-ospf-1]ar 1
[r2-ospf-1-area-0.0.0.1]stub

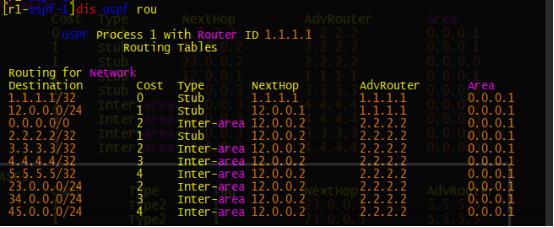

查看AR1的路由表

STUB区域可以将5类的LSA屏蔽。并且生成一条默认路由指向R2,也就是这个区域的ABR

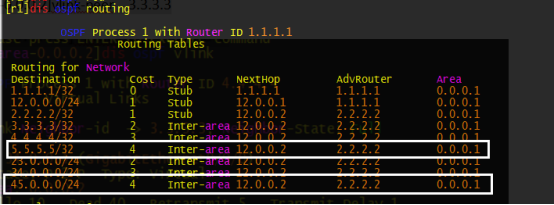

 AR2上(ABR)上看,是有5.5.5.515.0.0.5条目的

而在R1上是看不到的







 但是你会发现有一条0.0.0.0的条目

这就是STUB区域的,

所有的OSPF 区域间也就是3LSA是不会被屏蔽的,




Totally stub

在原有的STUB区域基础之上,将3类的LSA也干掉,彻底的减少路由表(STUB区域内)

[r2-ospf-1-area-0.0.0.1]stub no-summary

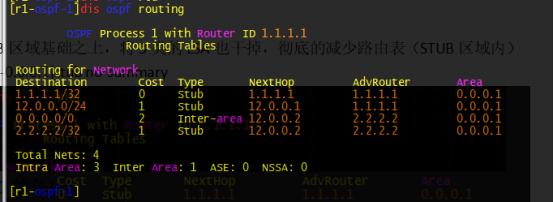

 这样一来,区域间的只能看到一条,0.0.0.0 指向12.0.0.2

注意,

STUB区域中不允许有5类和7类的LSA,是一个比较“干净”的区域

所谓的干净就是纯的OSPF内部




NSSA/totally nssa

一种特殊情况,在配置完stub区域之后,发现这个区域还要连接其它的路由协议,怎么办呢?

就要使用nssa,算是一个允许外部协议的STUB区域,

NSSA,非纯末梢区域(当然这是CISCO官方的叫法,不知道HUAWEI叫啥)

同样的也要在区域内和区域间设备上都配置

[R4-ospf-1]ar 3
[R4-ospf-1-area-0.0.0.3]nssa

[R5]ospf 1
[R5-ospf-1]ar 3
[R5-ospf-1-area-0.0.0.3]nssa







可以看到多了一个0.0.0.0

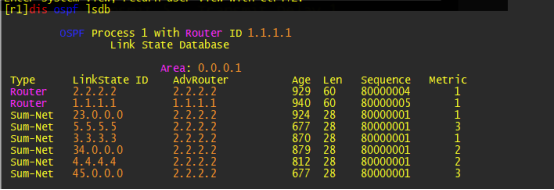

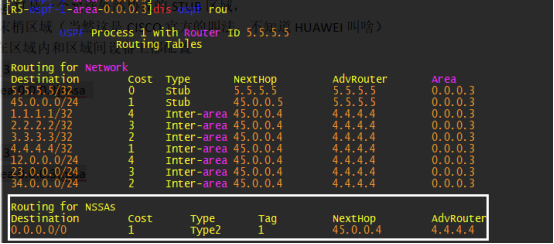

而做外OSPF内部的其它路由器,看到的LSDB是这样的







 显示的就是外部条目。(所有的nssa区域条目)

再来点狠的,totally-nssa
在ABR上配置no-summary
[R4-ospf-1-area-0.0.0.3]nssa no-summary

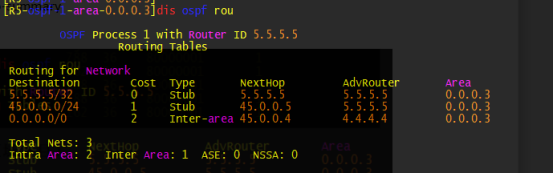

然后再到R5上查看







 只剩下内部的和区域间的0.0.0.0了。




OSPF 认证

接口明文/密文

区域明文/密文

Vlink 明文/密文



1 接口明文
[R1-GigabitEthernet0/0/0]ospf authentication-mode simple plain 123
[R2-GigabitEthernet0/0/0]ospf authentication-mode simple plain 123

查看







 可以看到具体的密码



2 接口密文
[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123
[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123

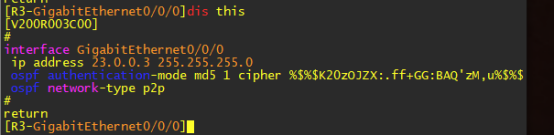

查看配置







 由于加密,无法看到密码

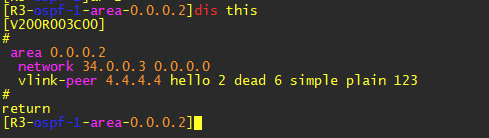

3 vlink 明文
[R3-ospf-1-area-0.0.0.2]vlink-peer 4.4.4.4 hello 2 dead 6 simple plain 123
[R4-ospf-1-area-0.0.0.2]vlink-peer 3.3.3.3 hello 2 dead 6 simple plain 123





4vlink 密文
[R4-ospf-1-area-0.0.0.3]vlink-peer 5.5.5.5 md5 1 cipher 123
[R5-ospf-1-area-0.0.0.3]vlink-peer 4.4.4.4 md5 1 cipher 123

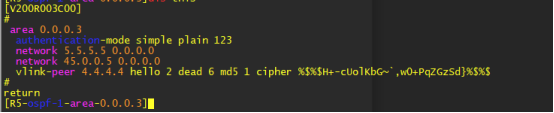

查看







6 区域明文
[R4-ospf-1-area-0.0.0.3]authentication-mode simple plain 123
[R5-ospf-1-area-0.0.0.3]authentication-mode simple plain 123

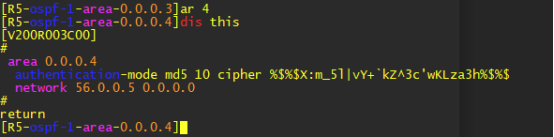

7 区域密文
[R5-ospf-1-area-0.0.0.4]authentication-mode md5 10 cipher 56
[R6-ospf-1-area-0.0.0.4]authentication-mode md5 10 cipher 56








OSPF 选路

可以通过修改COST来实现,这个最简单的了

接口下操作





 G0/0/1next-hop13.0.0.3)的条目COS设置为10

这样一来,只会显示最优的只有当12.0.0.2 这条路走不通时,才会切换到另一边。





 当然牵扯到重分布以及后续的更加复杂的情况会在后面讲解




OSPF汇总





 OSPF的汇总一定是在ABR上来做的,

这也很好理解,如果都在一个区域里是不存在路由条目的优化的,那样也违背了OSPF多区域的初衷

[R2-ospf-1-area-0.0.0.1]abr-summary 192.168.0.0 255.255.0.0

想要将哪个区域汇总,就进入到哪个区域中,

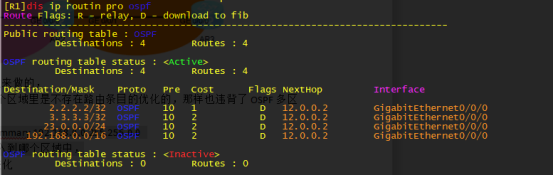

然后再到R1上查看条目的变化





 可以看到只剩下一条/16的条目了,

而在ABR上看则是有明细 的








重发布(华为里叫引入)





 此处的重发布只做简单处理,带有条件有见后面的路由策略

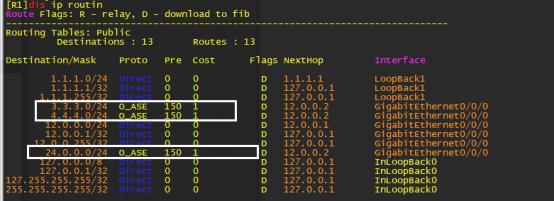

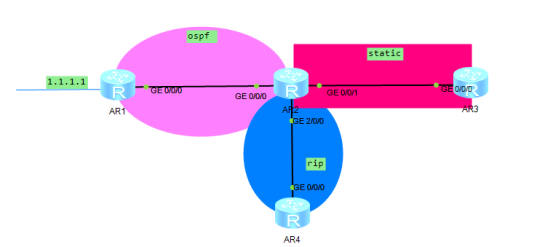

R1将下连接口重发布到ospf

[R1-ospf-1]import-route direct  //OSPF进程下重发布,inport

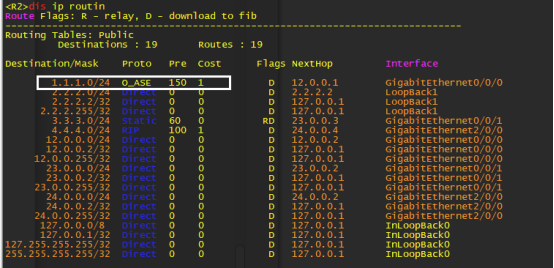

R2将静态路由,rip重发布到OSPF中
[R2-ospf-1]import-route static
[R2-ospf-1]import-route rip

R2将OSPF,及static 重发布进RIP
[R2-rip-1]import-route ospf 1 cost 2
[R2-rip-1]import-route static cost 2










下放默认路由

(一般用在企业网的核心和汇聚层),后面会有实验说明

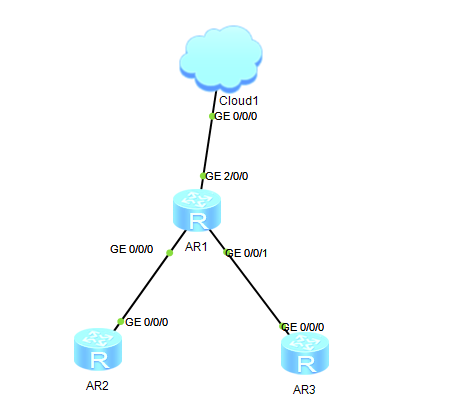

 AR1做为GW,连接下面两个不同的网段

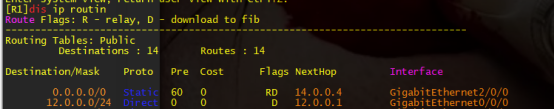

AR1统一下放默认路由,

这么做的好处在哪儿呢?

AR1上的默认路由出现问题,所下放的默认路由也会丢失,更加方便的查找问题

这里和CISCO是样,存在两种情况

1 有默认路由情况下配置下放

2 没有默认路由条目情况下配置下放

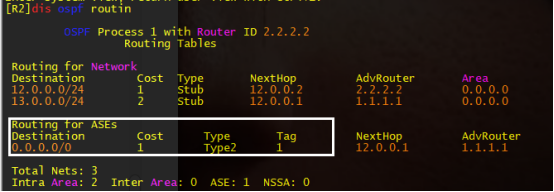

1 正常情况下





 [R1-ospf-1]default-route-advertise

 直接在OSPF进程下输入default-route-advertise,(有没有中国式英语的感觉~默认路由发送)

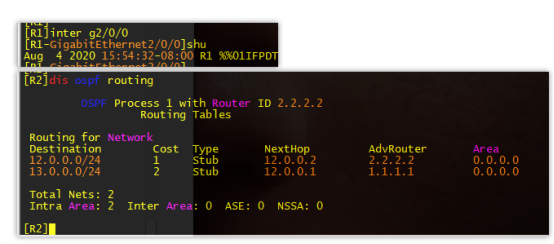

 测试,当R1上的默认路由删除,或接口DOWN掉,(接口DOWN掉了,默认路由肯定就不在了)





 可以看到,当R1上的接口被DOWN掉,下面的R2上的默认路由也随既消失

 但这样就没有办法下放了吗?

NO NO NO

2 没有默认路由

直接在刚才的命令后面加上always就可以了







有时间一定要把这个拓扑实际的敲一敲,会对之前所学,以及OSPF有很大的帮助

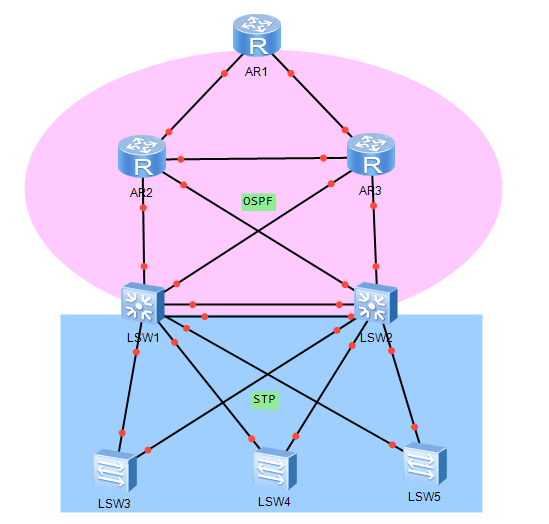

MSTP+ VRRP + OSPF











----------------------------------------------
