NAT

NAT地址 转换

为什么 要使用NAT

使用NAT的原因有两点，

 其一：是因为私网IP无法在公网上正常使用，

 其二：起到内外网隔离的作用，使得内网更加安全，不至于完全暴露。

NAT的部署方法有几种 ？

1 共享上网的方式，实现内网用户使用一个共网地址上网

2 地址池的方式，共享上网，因为一个地址的端口号被占满，导致无法上网（断断续续）

3 将内网地址映射出去，如SERVER提供的服务，可以由INTERNET进行访问



先讲一下原理 吧，

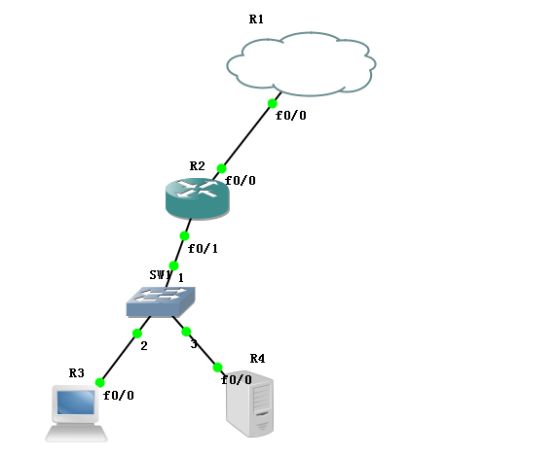

如图所示，

R2做为公司GW，进行内外网隔离

如果在不配置NAT的情况下，请问R3可以访问 R1吗？

咱们分析 一下

出去的时候 数据是如何封装 的？

源MAC，假设是A

目换MAC，是R2的内网口

源IP：自己 192.168.1.1

目的IP：R1 100.1.1.1



如果数据能够 到达R1,那么R1的返回数据又是如何封装 的呢？

不可否认的是会将源目对调，对于MAC部份，我们不用在此处讲了，因为每经过一个路由设备 都会变的，要进行解封装与重新封装的动作，此处只讲IP

当R1收到 以后，所执行的动作是“源/目”IP对调

则：

源IP: 100.1.1.1

目的 IP:192.168.1.1

问题出现了，请问R1此时有去往192.168.1.1的路由吗？没有吧，

我想，就算是有，也未必是你的，这不合规矩的，内网地址 怎么可以出现在公网的路由器中呢？~（此时等于是数据出得去，但是回不来，找不到回来的路，丢了）

那面对这样的问题如何解决呢

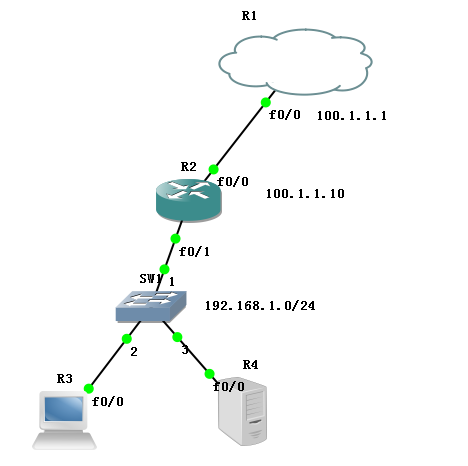

这个时候 ，NAT就出现了，

它的原理是将内网地址 转换成公网地址





 R2会将内网192.168.1.0/24的网段所有内网地址 ，转换成100.1.1.10进行公网访问 ，

而此时，做为R1而言，有没有去往100.1.1.10的路由呢？肯定是有的

这个时候再进行源目对调就说得过去了，（出得去，也回得来）



那如何来部署呢？



思路

1 首先部署ACL，抓取感兴趣的数据流，（说白了，就是你想让谁上网）

2 配置默认路由

3 配置NAT入接口，和出接口

4 调用NAT，开启端口复用



R2(config)#ip route 0.0.0.0 0.0.0.0 100.1.1.1
R2(config)#inter f0/0
R2(config-if)#ip nat outside  //定义出接口（连接公网）
R2(config-if)#inter f0/1
R2(config-if)#ip nat inside  //定义入接口（连接局域网）

R2(config)#access-list 1 per any   //直接允许所有通过，如果后期想加策略再单独写ACL
R2(config)#ip nat in so li 1 inter f0/0 overload  //使用出接口做端口复用



　　

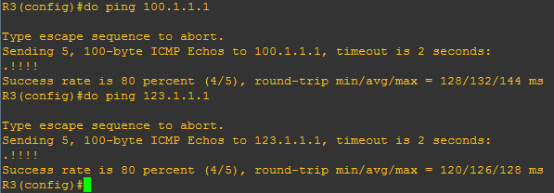

 此时的R3可以ping通R1以及它上面的LOOPBACK接口，这说明NAT起到了做用。



这里的NAT所使用的ACL和你自己定义的ACL没有关系 的，如果你想要针对 于内网的主机进行策略部署，（ACL，不管是标准还是扩展，都 是可以的，只要在相应的接口挂接就OK了）

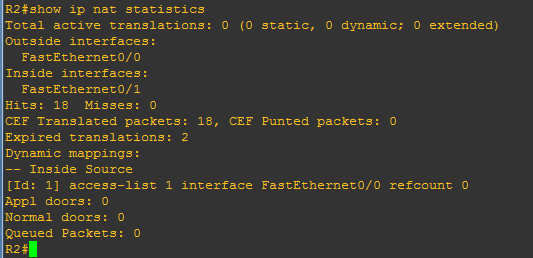

查看R2的NAT配置

Show ip nat statistics





 查看NAT地址转换表

Show ip nat translations







---

NAT地址池

由于此时我的终端数量较多，1000台左右，那此时的并发数也会上升，一个公网IP的端口号有限，65535个，很快就满了，

所以我申请了多个公网IP，（这些IP并不是非要配置在我的GW出口上）

而是把做他们创建一个Pool,供地址转换使用



ip nat pool NAT 100.1.1.1 100.1.1.5 netmask 255.255.255.0  //定义地址池

//定义一个地址池，名字为NAT,地址范围是100.1.1.1 – 100.1.1.5，共5个地址，掩码为/24位，（为个要看实际的）

ip nat inside source list 1 pool NAT overload

然后使用地址池进行端口复用





---

地址映射

有时企业内部也要发布服务器到公网，供外部进行测试使用，

而这时如果没有NAT的话等于直接 把服务器搬到大街上，很不安全，

那么这时也可以使用NAT做地址映射 ，

将服务器的单独IP映射到服务器的固定IP，并且端口号还可以自定义，

比如

现将R4的telnet 服务发布到外网中，映射 地址为公网IP 12.0.0.2，所映射端口号为23----2000，这样一来，即隐藏了服务器的IP地址，还隐藏了它的端口号，而且还能正常访问



怎么来做呢？

R2(config)#ip nat inside source static tcp 192.168.1.4 23 12.0.0.2 2000

很简单，就一条命令

当然，这东西在实际中一定要查清楚服务器的IP地址，以及相应服务的端口号，最后不要忘记查一下ACL的策略，有没有限制端口号。

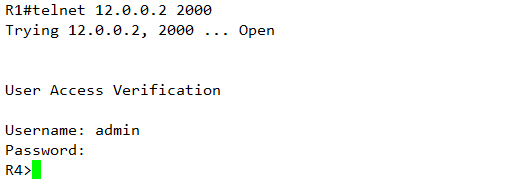

 在ISP端 的R1进行远程测试。完成



 ------------------------------------------------
