OSPF virtual link

OSPF virtual link

（通常情况下不这样设置，一是不方面后期维护，二是在设计之初，一定要考虑实际的情况，尽量避免这样的情况发生）

用于OSPF常规区域不能直接到达骨干区域的虚拟链路连接，（虚拟链路要经过一个常规区域），所以要假设在两台ABR上







 正常情况下，AREA 2 的条目是不可以有到达AREA0的

如果想让它到达，那么就必须建立虚链路



最主要的只有这一条，

就是确认谁是ABR ,要穿过哪个区域

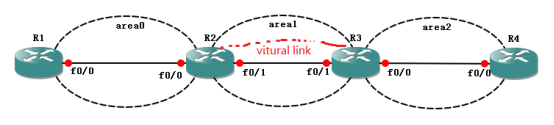

此图中，要穿过的是AREA 1 ,而两端的ABR RID 分别是 2.2.2.2 3.3.3.3 两台，分别指向就可以了



R2(config)#router ospf 1 virtual-link ?

  A.B.C.D  ID (IP addr) associated with virtual link neighbor



R2(config-router)#area 1 virtual-link 3.3.3.3



R3(config)#router ospf 1

R3(config-router)#area 1 virtual-link 2.2.2.2

*Mar  1 00:07:32.907: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on OSPF_VL0 from LOADING to FULL, Loading Done

完成后一样会有系统提示

可以通过show ip ospf neighbor来查看虚链路





 可以看到，virtual-link是没有死亡时间的。那他什么时候会死呢？

这个要看物理接口了，如果物理接口挂了，那虚链路也就挂了

(不要忘了，neighbor是建立在两个相连的ABR上的)

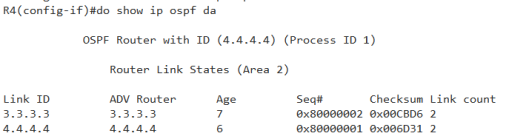

 这是之前area 2的数据库

 虚链路建立 起来以后呢？

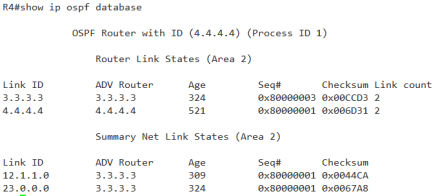

 会发现，有汇总信息进来了

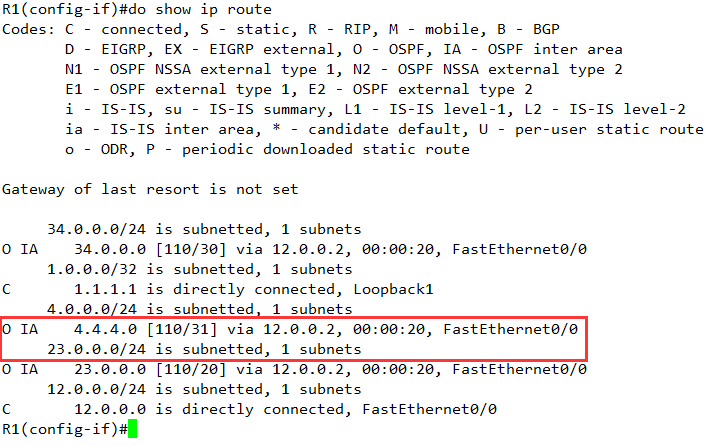

 分发现之前ping不通的非直连区域，现在也可以ping通了，







在查看路由表时，由virtual-link过来的表项是不会变的。



----------------------------------------------------

CCIE成长之路  --- 梅利
