不同VLAN之间的通信

不同VLAN之间如何通信

1 单臂路由

2 三层交换

单臂路由（也叫VLAN间路由），这是一项相对比较古老的技术，几乎现在用的不多，但是为什么还要拿出来说呢？

因为在现网中，真的有可能出现这样的需求，我们本着客户至上的原则，还是整理了一下技术点

配置思路，本着先二层后三层的配置顺序

1 交换机VLAN 能主接口模式等

2 路由器配置部份

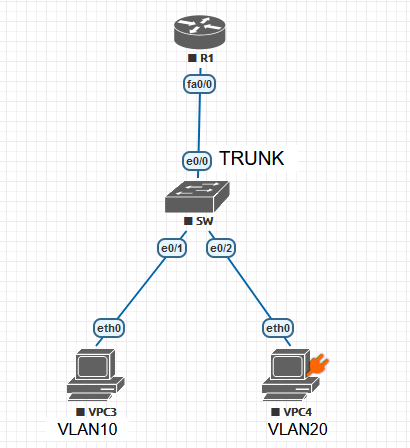

交换的配置部份就不在此赘述了，只要记住一点，和上行设备连接时使用trunk接口，（为什么？）你品，你细品，注意看下面有几个VLAN ？两个吧，trunk链路可以承载多个VLAN嘛

路由部份配置

Router(config)#inter f0/0
Router(config-if)#no shu
Router(config-if)#inter f0/0.1
*Mar 1 00:02:03.679: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up
*Mar 1 00:02:04.679: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-subif)#encapsulation dot 10
Router(config-subif)#ip add 192.168.1.1 255.255.255.0
Router(config-subif)#inter f0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.2.1 255.255.255.0

Router(config-subif)#do show ip inter br
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 unassigned YES unset up up
FastEthernet0/0.1 192.168.1.1 YES manual up up
FastEthernet0/0.2 192.168.2.1 YES manual up up
FastEthernet0/1 unassigned YES unset administratively down down

查看路由表

show ip route

connected 直连路由

分别连接着两个网段

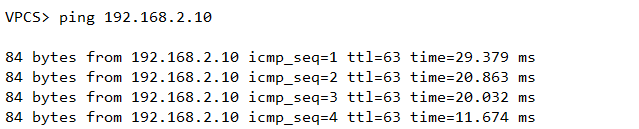

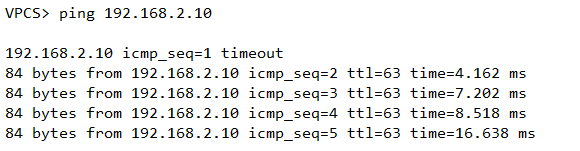

测试

可以通信的

但你是否明白这玩意是怎么个原理呢？

数据包走向是怎么样的呢？又是如何封装的呢？

PC1请求PC2

源MAC：自己

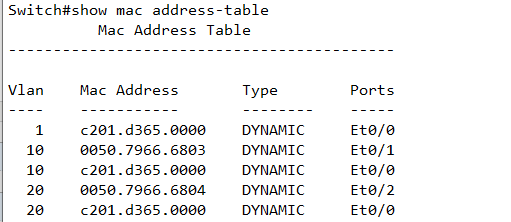

目的MAC：网关 // 为什么是网关呢？为什么不是PC2的MAC呢？（因为所请求的是跨网段的数据，要由网关来实现IP转发，交换机无法实现广播交换，并且交换机只有GW的MAC）

源IP：192.168.1.10

目的IP：192.168.2.10

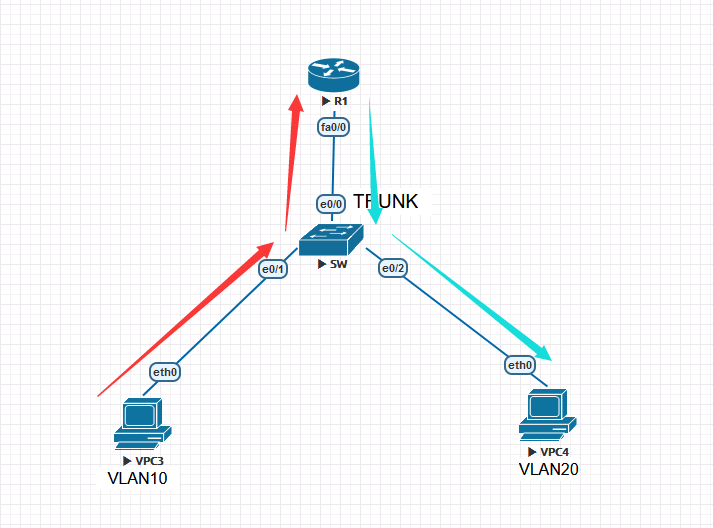

最终数据是这样走的

等于是在上面绕了一个圈，所以被称为VLAN间路由

通常我们都不使用这种方式，而使用三层交换机的SVI

那为什么要使用三层交换机呢？

其实主要有几下几点，1 交换机拥有更多的接口，不用再去单独购买模块

2 交换机转发速度更快

部署

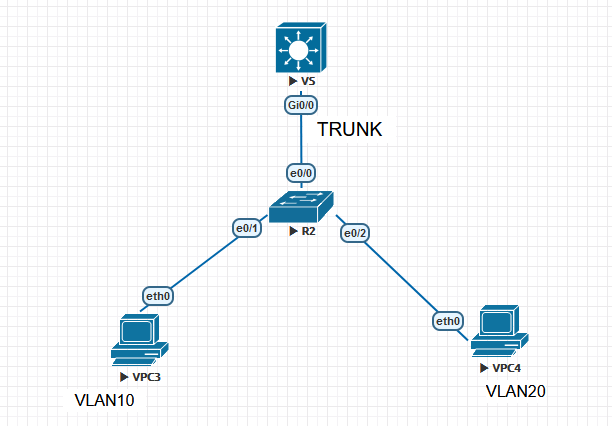

二层交换部份不再赘述，只要记住一点，和三层交换连接的接口配置成trunk,并允许VLAN通过即可

Switch#config t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10,20
Switch(config-vlan)#inter g0/0
Switch(config-if)#sw tr en dot
Switch(config-if)#sw m t
Switch(config-if)#exit
Switch(config)#inter vlan 10
Switch(config-if)#ip add 192.168.1.1 255.255.255.0
Switch(config-if)#no shu
Switch(config-if)#inter vlan 2
Switch(config-if)#inter vla
*Jul 10 14:18:54.757: %LINK-3-UPDOWN: Interface Vlan10, changed state to upn 20
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#no shu

查看接口状态
Switch(config-if)#do show ip inter br
Interface IP-Address OK? Method Status Protocol
GigabitEthernet0/0 unassigned YES unset up up
GigabitEthernet0/1 unassigned YES unset up up
GigabitEthernet0/2 unassigned YES unset up up
GigabitEthernet0/3 unassigned YES unset up up
GigabitEthernet1/0 unassigned YES unset up up
GigabitEthernet1/1 unassigned YES unset up up
GigabitEthernet1/2 unassigned YES unset up up
GigabitEthernet1/3 unassigned YES unset up up
Vlan10 192.168.1.1 YES manual up up
Vlan20 192.168.2.1 YES manual up up

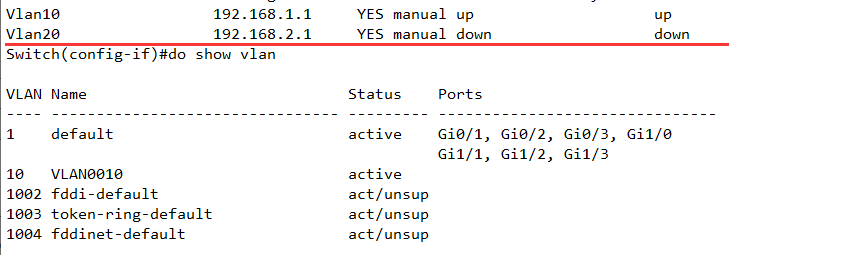

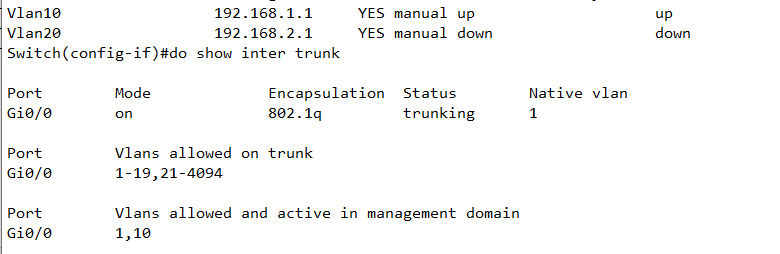

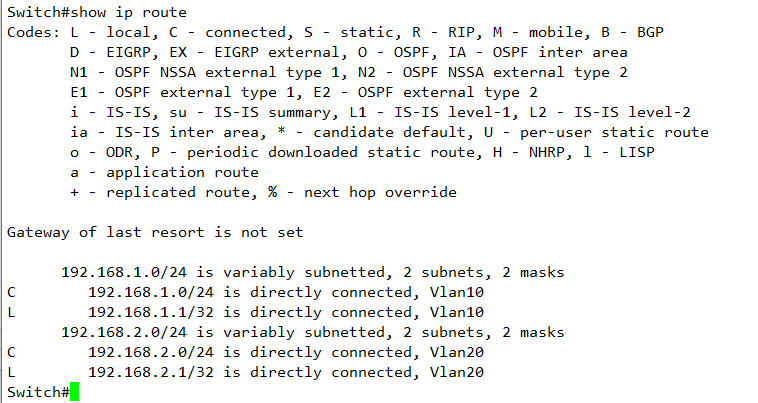

查看路由表
