（产品资源）AD9144-FMC-EBZ ADI数据转接板四通道数模转换器评估板子模块转换

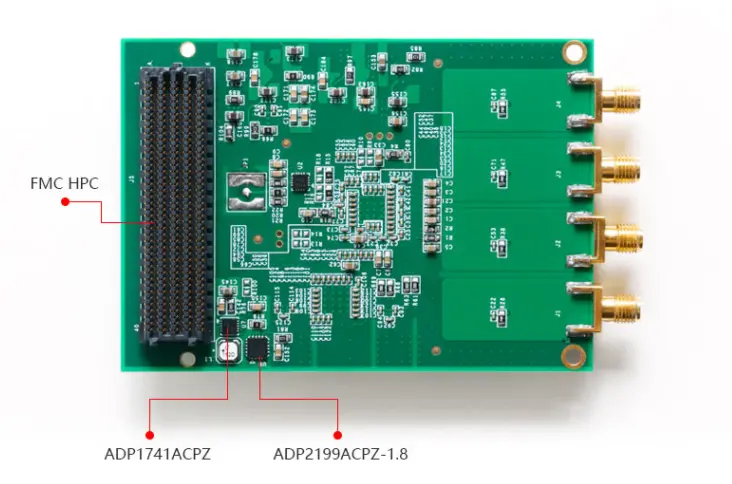

mdyFmcAd9144模块是基于AD9144芯片的自主研发的评估板，用于四通道16位、2.8GSPS、TxDAC+数模转换器。该转换器提供最高

2.8GSPS采样速率，可以产生高达奈奎斯特频率的多载波。DAC输出经过优化，可以与ADI公司的ADRF672x模拟正交调制器(AQM)无缝接口。四线式串行端口接口可对许多内部参数进行编程和回读。满量程输出电流可以在14mA至26mA范围内进行编程。









功能特色

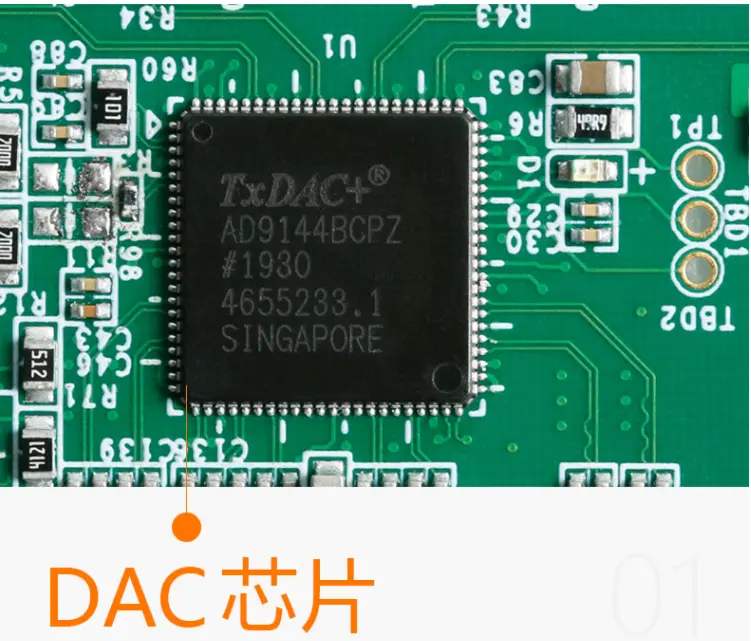

AD9144是一款四通道、16位、高动态范围数模转换器(DAC)，提供2.8GSPS最高采样速率，可以产生高达奈奎斯特频率的多载波。DAC 输出经过优化，可以与AD1公司的ADRF672x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SP1)允许对许多内部参数进行编程和回读。满量程输出电流可以在13.9mA至27.0mA典型范围内进行编程。





DAC 特色:

1)高于1GHz的超宽复信号带宽，支持新兴的宽带和多频带无线应用;

2)先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成;

3)支持JESD204B子类1，可简化软件和硬件设计中的多芯片同步;

4)对于具有串行器/解串器(SERDES)JESD204B8通道接口的数据接口宽度，引脚更少;

5)可编程发射使能功能有助于轻松实现功耗与唤醒时间之间的设计平衡;6)小型封装，尺寸为12mmx12mm 作者：明德扬FPGA科教 https://www.bilibili.com/read/cv16206813?spm_id_from=333.999.0.0 出处：bilibili
