实验2 多个逻辑段的汇编源程序编写与调试

实验结论

1.实验任务1

　　任务1-1

　　　　task1_1.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 16 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 16
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

　　　　task1_1调试到line17结束，line19之前的截图

　　　　问题回答

　　　　①在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS)=076A，寄存器(SS)=076B，寄存器(CS)=076C

　　　　②假设程序加载后，code段的段地址是X，则，data段的段地址是X-2，stack的段地址是X-1。



　　任务1-2

　　　　任务task1_2.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 4 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 8 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 8
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

　　　　task1_2调试到line17结束、line19之前观察寄存器DS，CS，SS值的截图



 　　　　问题回答

　　　　①在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS)=076A，寄存器(SS)=076B，寄存器(CS)=076C

　　　　②假设程序加载后，code段的段地址是X，则，data段的段地址是X-2，stack的段地址是X-1。



　　任务1-3

　　　　任务task1_3.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 20 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 20 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 20
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

　　　　task1_3调试到line17结束、line19之前观察寄存器DS，CS，SS值的截图

 　　　　问题回答

　　　　①在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS)=076A，寄存器(SS)=076C，寄存器(CS)=076E

　　　　②假设程序加载后，code段的段地址是X，则，data段的段地址是X-4，stack的段地址是X-2。



　　任务1-4

　　　　任务task1_4.asm源码

 1 assume ds:data, cs:code, ss:stack
 2 code segment
 3 start:
 4     mov ax, data
 5     mov ds, ax
 6
 7     mov ax, stack
 8     mov ss, ax
 9     mov sp, 20
10
11     mov ah, 4ch
12     int 21h
13 code ends
14
15 data segment
16     db 20 dup(0)
17 data ends
18
19 stack segment
20     db 20 dup(0)
21 stack ends
22 end start

　　　　task1_4调试到line17结束、line19之前观察寄存器DS，CS，SS值的截图

　　　　问题回答

　　　　①在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS)=076C，寄存器(SS)=076E，寄存器(CS)=076A

　　　　②假设程序加载后，code段的段地址是X，则，data段的段地址是X+2，stack的段地址是X+4。



　　任务1-5

　　　　基于上述四个实验任务的实践、观察，总结并回答：

　　　　①对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 N/16向上取整*16 。

1 xxx segment
2 　　db N dup(0)
3 xxx ends

　　　　②如果将程序task1_1.asm,task1_2.asm,task1_3.asm,task1_4.asm中，伪指令end start改成end,哪一个程序仍然可以正确执行。结合实际观察得到的结论，分析、说明原因。

　　　　task1_4程序可以正确执行，原本end start，程序是从start:后开始执行的，在end start被改成end后，程序就会从头开始执行，task1_4中一开始就是代码段仍可以正确执行，而其他三个开头是数据段会出错。



2.实验任务2

　　汇编源代码

 1 assume cs:code
 2 code segment
 3     mov ax,0b800h
 4     mov ds,ax
 5     mov bx,0f00h
 6     mov cx,80
 7
 8 s:    mov [bx],0403h
 9     add bx,2
10     loop s
11
12         mov ax, 4c00h
13         int 21h
14
15 code ends
16 end

　　运行结果截图



3.实验任务3

　　补充完整后的汇编源代码

 1 assume cs:code
 2 data1 segment
 3     db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
 4 data1 ends
 5
 6 data2 segment
 7     db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
 8 data2 ends
 9
10 data3 segment
11     db 16 dup(0)
12 data3 ends
13
14 code segment
15 start:
16     mov ax,data1
17     mov ds,ax
18     mov ax,data2
19     mov es,ax
20     mov ax,data3
21     mov ss,ax
22     mov bx,0
23     mov cx,10
24 s:  mov ax,[bx]
25     mov ss:[bx],ax
26     mov ax,es:[bx]
27     add ss:[bx],ax
28     inc bx
29     loop s
30
31     mov ax,4c00h
32     int 21h
33
34 code ends
35 end start

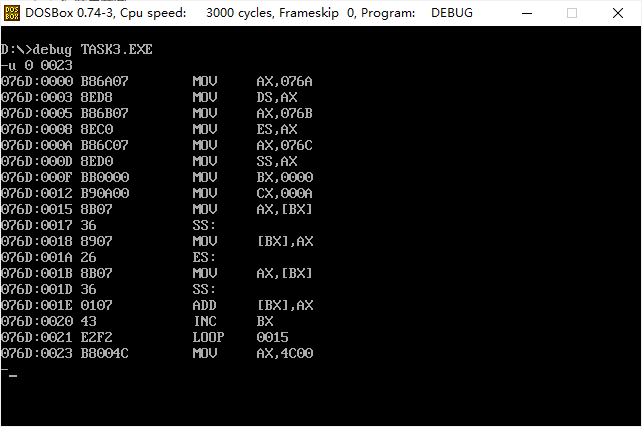

　　在debug中加载、反汇编、调试截图。

g

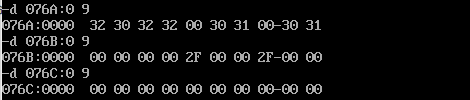

　　相加前

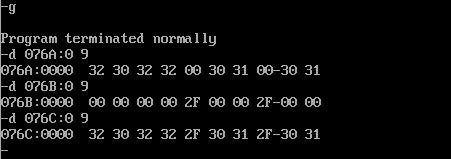

 　　相加后





4.实验任务4

　　补充完整后的汇编源代码

 1 assume cs:code
 2
 3 data1 segment
 4     dw 2, 0, 4, 9, 2, 0, 1, 9
 5 data1 ends
 6
 7 data2 segment
 8     dw 8 dup(?)
 9 data2 ends
10
11 code segment
12 start:
13     mov ax,data1
14     mov ds,ax
15     mov ax,data2
16     mov ss,ax
17     mov sp,16
18     mov bx,0
19     mov cx,8
20 s:  push [bx]
21     add bx,2
22     loop s
23
24     mov ah, 4ch
25     int 21h
26 code ends
27 end start

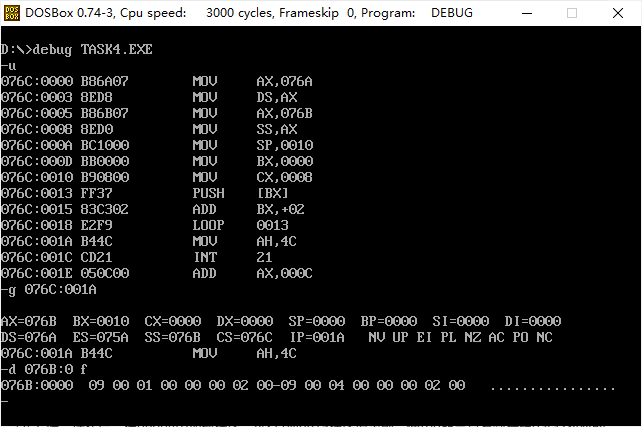

　　在debug中加载、反汇编、调试截图。





5.实验任务5

　　task5.asm源码

 1 assume cs:code, ds:data
 2 data segment
 3         db 'Nuist'
 4         db 2, 3, 4, 5, 6
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11
12         mov ax, 0b800H
13         mov es, ax
14
15         mov cx, 5
16         mov si, 0
17         mov di, 0f00h
18 s:      mov al, [si]
19         and al, 0dfh
20         mov es:[di], al
21         mov al, [5+si]
22         mov es:[di+1], al
23         inc si
24         add di, 2
25         loop s
26
27         mov ah, 4ch
28         int 21h
29 code ends
30 end start

　　运行结果截图

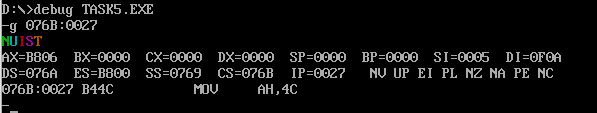

　　使用debug工具具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图





　　源代码中line19的作用：

　　将al的第5位设置为0，因为and al,0dfh即and al,11011111b是逻辑与指令，按位进行与运算。而在ASCII码中，第5位设置为0可以让小写字母变成大写字母。

　　

　　源代码data段line4的字节数据的用途是设置显示颜色。



6.实验任务6

　　task6.asm源代码

 1 assume cs:code, ds:data
 2
 3 data segment
 4     db 'Pink Floyd      '
 5     db 'JOAN Baez       '
 6     db 'NEIL Young      '
 7     db 'Joan Lennon     '
 8 data ends
 9
10 code segment
11 start:
12     mov ax,data
13     mov ds,ax
14     mov bx,0
15     mov cx,80
16 s:  mov al,[bx]
17     or al,00100000B
18     mov [bx],al
19     inc bx
20     loop s
21
22     mov ah, 4ch
23     int 21h
24 code ends
25 end start

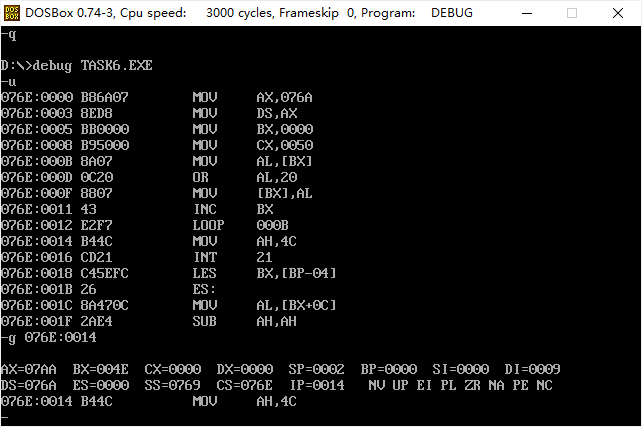

　　在debug中加载、反汇编、调试截图



　　data段中的结果





7.实验任务7

　　task7.asm源码



 1 assume cs:code, ds:data, es:table
 2
 3 data segment
 4     db '1975', '1976', '1977', '1978', '1979'
 5     dw  16, 22, 382, 1356, 2390
 6     dw  3, 7, 9, 13, 28
 7 data ends
 8
 9 table segment
10     db 5 dup( 16 dup(' ') )  ;
11 table ends
12
13 code segment
14 start:
15     mov ax,data
16     mov ds,ax
17     mov ax,table
18     mov es,ax
19     mov bx,0
20     mov si,0
21     mov di,0
22     mov cx,5
23 s:  mov ax,[bx]
24     mov es:[si],ax
25     mov ax,[bx+2]
26     mov es:[si+2],ax
27
28     mov ax,[di+20]
29     mov es:[si+5],ax
30     mov dx,0
31     mov es:[si+7],dx
32
33     mov ax,[di+30]
34     mov es:[si+10],ax
35
36     mov ax,[di+20]
37     div byte ptr ds:[di+30]
38     mov es:[si+13],al
39
40     add di,2
41     add bx,4
42     add si,16
43     loop s
44     mov ah, 4ch
45     int 21h
46 code ends
47 end start

　

　　调试截图

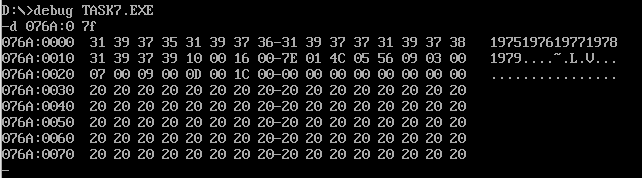

　　　　table段原始数据信息截图

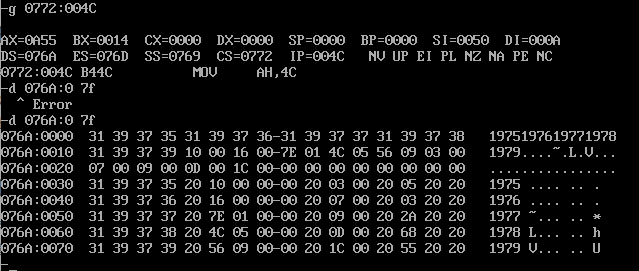

 　　　　在debug中运行到程序退出之前
