实验3 多个段的汇编源程序编写与调试

实验3 多个段的汇编源程序编写与调试

---

 1. 实验任务1

此部分书写内容：

• 附上源代码文件task1.asm
• 附上运行结果截图
• 使用debug工具对程序进行调试，执行到程序返回前，即line27之前，观察结果
• 分析源代码中data段line4的字节数据的用途

结论

　　task1.asm源代码：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(2)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

　　使用masm、link工具汇编、链接的命令行及运行结果截图：

 　　使用debug调试：

　　修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果:

db 5 dup(2)
--> 改成:
db 2,3,4,5,6

 　　分析：

• 循环体实现了字符与颜色的绑定并循环输出至显存区。
• 修改之后输出字符颜色发生了变化，内容保持不变。分析可知， db 5 dup(2) 表示分配5字节内存空间并初始化为2； db 2,3,4,5,6 表示直接分配5字节内存空间并初始化为2，3，4，5，6.综上分析可知，修改的部分控制了输出字符的颜色，对内容并五影响。

---

 2. 实验任务2

此部分书写内容：

• 附上源代码文件task2.asm
• 附上运行结果截图

结论

　　task2.asm源代码：

assume cs:code,ds:data
data segment
        db 23,50,66,71,35
data ends
code segment
start:
        mov ax,data
        mov ds,ax
        mov di,0
        mov cx,5

s1:    mov ah,0
        mov al,ds:[di]
        mov bl,10
        div bl
        mov ds:[10+di],al
        mov ds:[11+di],ah

        mov ah,2
        mov dl,ds:[10+di]
        add dl,30h
        int 21h

        mov ah,2
        mov dl,ds:[11+di]
        add dl,30h
        int 21h

        mov ah,2
        mov dl," "
        int 21h

        inc di
        loop s1

        mov ax,4c00h
        int 21h
code ends
end start

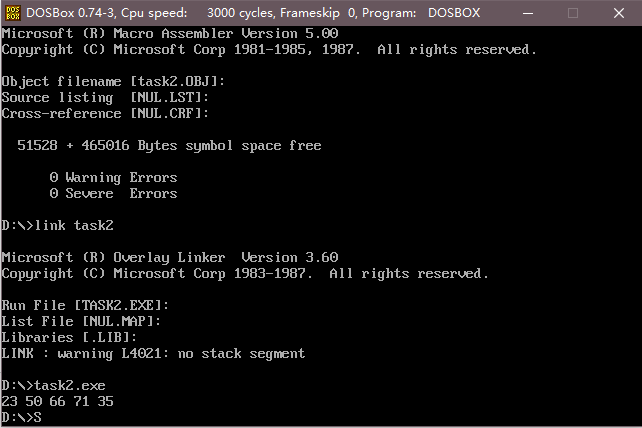

　　　运行结果截图：

---

3. 实验任务3

此部分书写内容：

• 附上源代码文件task3.asm
• 回答教材中①②③三个问题
• 基于以下实验操作的发现和文字说明
• 附上回答①时，反汇编查看data段中数据的截图。验证观察到的结果和理论分析是否一致
• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图

结论

　　task3程序源码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h, 0789h, 0abch, 0defh, 0fedh, 0cbah, 0987h
data ends

stack segment
  dw 0, 0, 0, 0, 0, 0, 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

1. CPU执行程序，程序返回前，data段中数据为多少？

   data段数据为：0123h，0456h,0789h,0abch,0defh,0fdeh,0cbah,0987h

2. CPU执行程序，程序返回前，cs=076c、ss=076b、ds=076a

3. 设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1

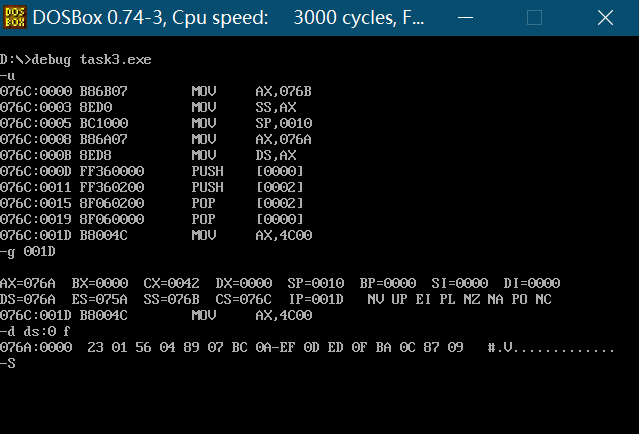

 　　反汇编调试验证：



　　debug结果符合预期。

---

4. 实验任务4

此部分书写内容：

• 附上源代码文件task4.asm
• 回答教材中①②③④四个问题
• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图

结论

　　task4.asm程序源代码：

assume cs:code, ds:data, ss:stack
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0, 0
stack ends

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop ds:[2]
        pop ds:[0]

        mov ax,4c00h
        int 21h

code ends
end start

1. CPU执行程序，程序返回前，data段中数据为多少？　　　　        data段数据为0123h，0456h
2. CPU执行程序，程序返回前，cs=076c、ss=076b、ds=076a
3. 设程序加载后，code段的段地址为X，则data段的段地址为X-2，stack段的段地址为X-1
4. 对于如下定义段：

   name segment
   ...
   name ends

   如果段中的数据占N个字节，则程序加载后，该段实际占有的空间为（N/16+1）*16（因为计算机占据空间必须为16的倍数）

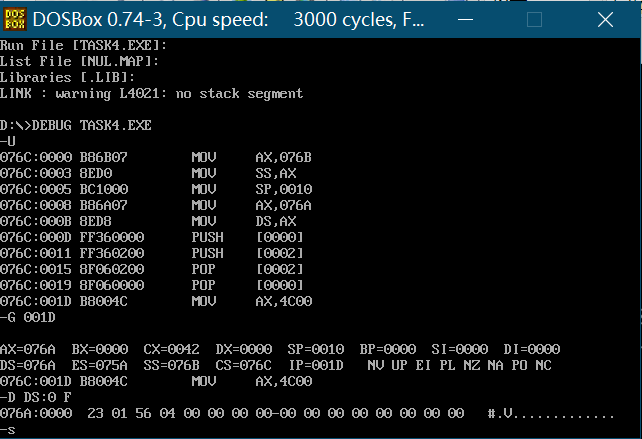

　　　反汇编调试验证：

　　　　debug结果符合预期。

---

5. 实验任务5

此部分书写内容：

• 附上源代码文件task5.asm
• 回答教材中①②③三个问题
• 附上回答②时反汇编调试截图，即：在debug中，执行到程序返回前的调试截图

结论

　　task5.asm程序源代码：

assume cs:code, ds:data, ss:stack

code segment
start:  mov ax,stack
        mov ss, ax
        mov sp,16

        mov ax, data
        mov ds, ax

        push ds:[0]
        push ds:[2]
        pop  ds:[2]
        pop  ds:[0]

        mov ax,4c00h
        int 21h

code ends
data segment
  dw 0123h, 0456h
data ends

stack segment
  dw 0,0
stack ends
end start

1. CPU执行程序，程序返回前，data段中数据为多少？　　　　        data段数据为0123h，0456h
2. CPU执行程序，程序返回前，cs=076a、ss=076e、ds=076d
3. 设程序加载后，code段的段地址为X，则data段的段地址为X+3，stack段的段地址为X+4

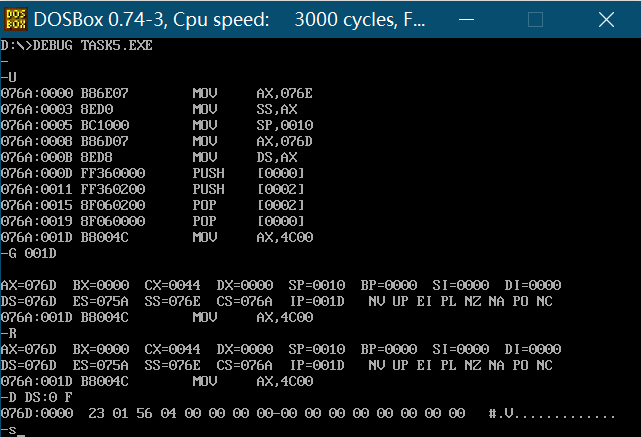

　　　反汇编调试验证：

 　　　　debug结果符合预期。

---

6. 实验任务6

此部分书写内容：

• 回答教材中提出的问题，并按要求说明原因。

结论

如果将任务三到任务五的“end start”改为“end”，则哪个程序可以正常执行？说出原因？

答：只有任务五的汇编程序可以正常执行。因为任务五程序的代码段定义于数据段和栈段之前，在顺序执行的过程中会首先执行代码段，而不会因执行了数据段和栈段导致程序出现不符合预期的情况。

---

7. 实验任务7

此部分书写内容：

• 附上完整源代码文件task7.asm
• 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正确实现了题目要求

结论

　　task7.asm程序源代码：

assume cs:code
a segment
   db 1,2,3,4,5,6,7,8
a ends
b segment
   db 1,2,3,4,5,6,7,8
b ends
c1 segment
   db 0,0,0,0,0,0,0,0
c1 ends
code segment
start:
  　　 mov ax,a
   　　mov ds,ax

   　　mov ax,b
   　　mov es,ax

  　　 mov bx,0
  　　 mov cx,8

s:
  　　 mov  dl,[bx]
  　　 add  dl,es:[bx]
  　　 push ds
  　　 mov  ax,c1
   　　mov  ds,ax
  　　 mov  [bx],dl
  　　 pop  ds
  　　 inc  bx
   　　loop s

   mov ax,4c00h
   int 21h

code ends
end start

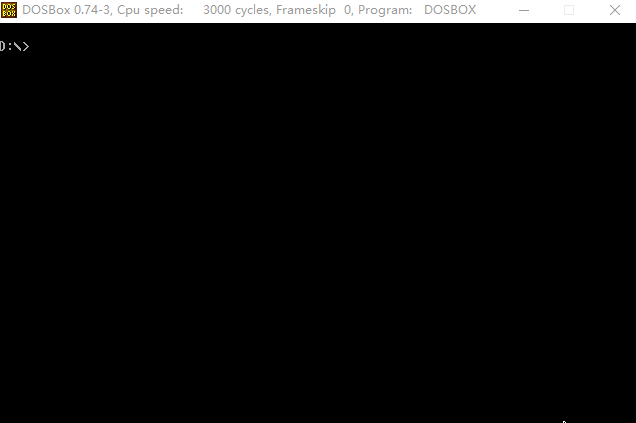

 　　　　反汇编调试验证：

  　　　　debug结果符合预期。

---

 8. 实验任务8

此部分书写内容：

• 附上完整源代码文件task8.asm
• 附上在debug环境中，执行到程序返回前，查看逻辑段c的数据的截图，以此验证所编写的程序正 确实现了题目要求。

结论

assume cs:code
a segment
  dw 1,2,3,4,5,6,7,8,9,0ah,0bh,0ch,0dh,0eh,0fh,0ffh
a ends

b segment
  dw 8 0,0,0,0,0,0,0,0
b ends

code segment
start:
       mov ax,a
       mov ds,ax

       mov ax,b
       mov ss,ax
       mov sp,16
       mov si,0

       mov cx,8

s:     push ds:[si]
       add  si,2
       loop s
       mov ax,4c00h
       int 21h

code ends
end start

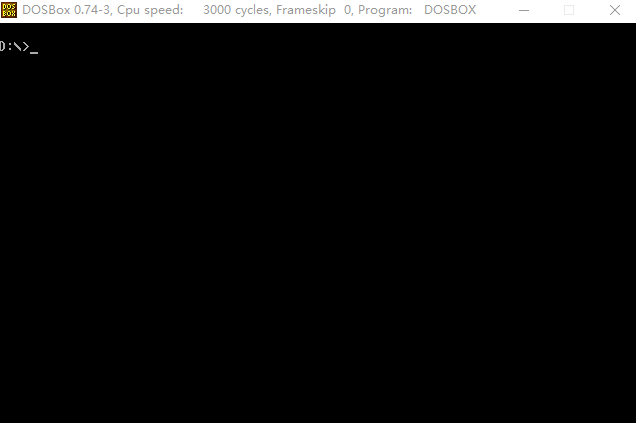

　　　　 反汇编调试验证：

   　　　　debug结果符合预期。
