Squid传统、透明代理服务配置、日志分析、反向代理、ACL访问控制（图文详解）

一、Squid 代理服务器

Squid 主要提供缓存加速、应用层过滤控制的功能。

代理的工作机制：

代替客户机向网站请求数据，从而可以隐藏用户的真实IP地址。
将获得的网页数据（静态 Web 元素）保存到缓存中并发送给客户机，以便下次请求相同的数据时快速响应。

Squid 代理的类型：

传统代理：适用于Internet，需在客户机指定代理服务器的地址和端口。

透明代理：客户机不需指定代理服务器的地址和端口，而是通过默认路由、防火墙策略将Web访问重定向给代理服务器处理。

反向代理：如果 Squid 反向代理服务器中缓存了该请求的资源，则将该请求的资源直接返回给客户端；否则反向代理服务器将向后台的 WEB 服务器请求资源，然后将请求的应答返回给客户端，同时也将该应答缓存在本地，供下一个请求者使用。

二、安装 Squid 服务

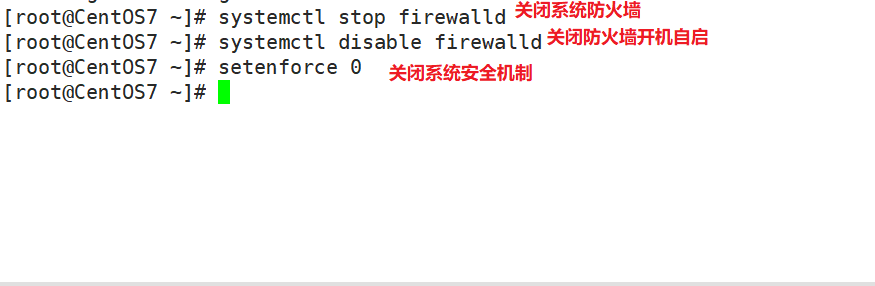

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

1、编译安装 Squid

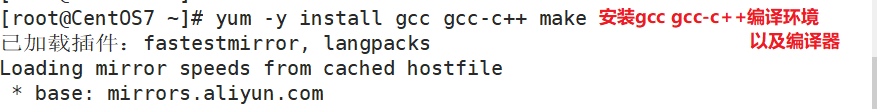

yum -y install gcc gcc-c++ make

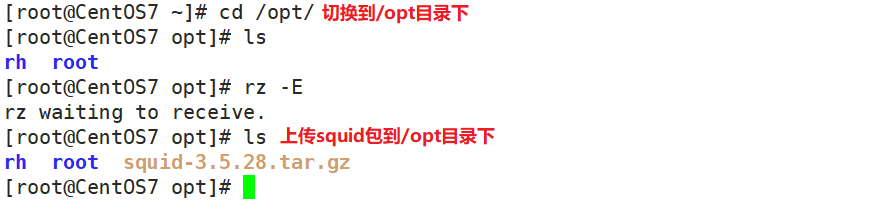

tar zxvf squid-3.5.28.tar.gz -C /opt/

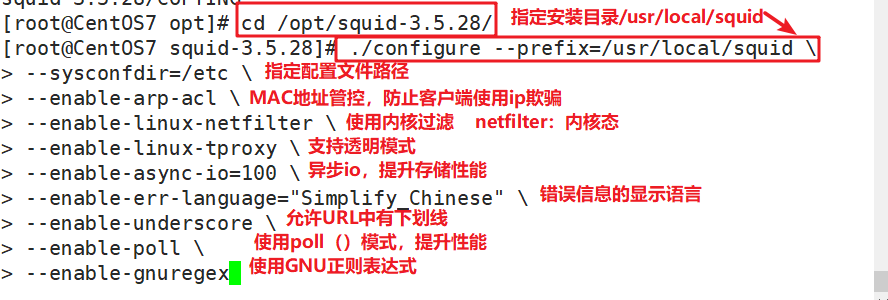

cd /opt/squid-3.5.28

./configure --prefix=/usr/local/squid \
--sysconfdir=/etc \
--enable-arp-acl \
--enable-linux-netfilter \
--enable-linux-tproxy \
--enable-async-io=100 \
--enable-err-language="Simplify_Chinese" \
--enable-underscore \
--enable-poll \
--enable-gnuregex

make && make install

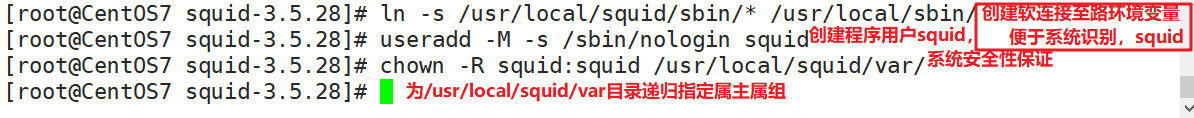

ln -s /usr/local/squid/sbin/* /usr/local/sbin/

useradd -M -s /sbin/nologin squid

chown -R squid:squid /usr/local/squid/var/

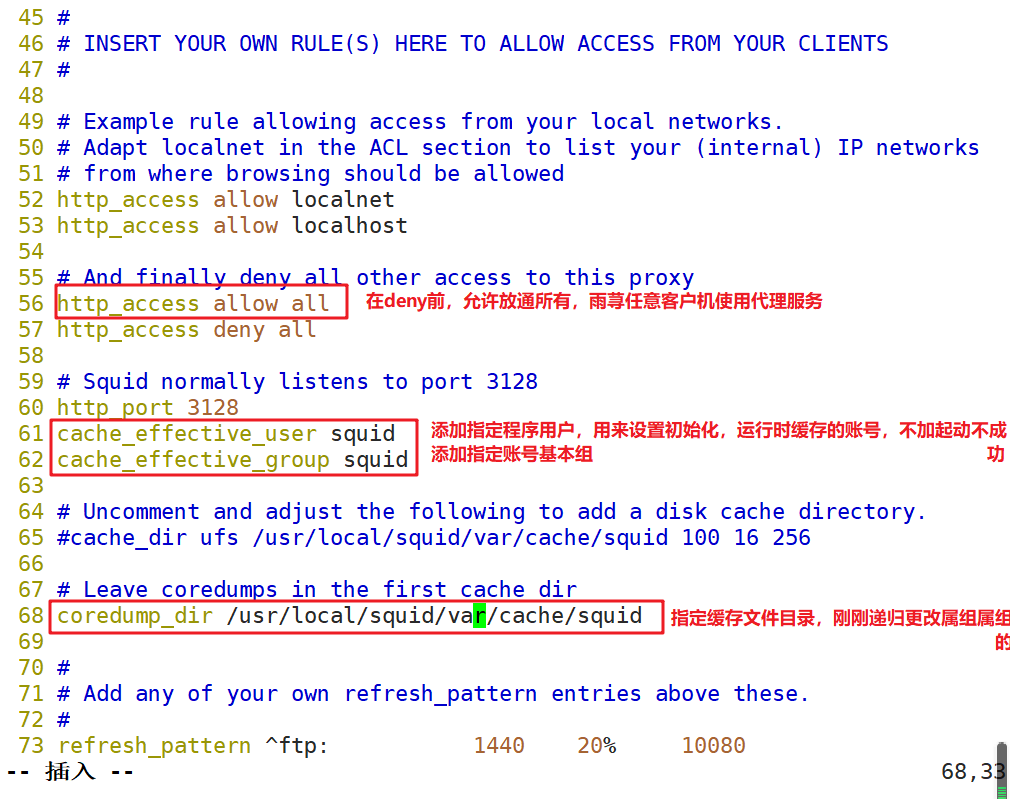

2、修改 Squid 的配置文件

vim /etc/squid.conf

…
56行插入

http_access allow all				#放在 http_access deny all 之前，允许任意客户机使用代理服务
http_access deny all

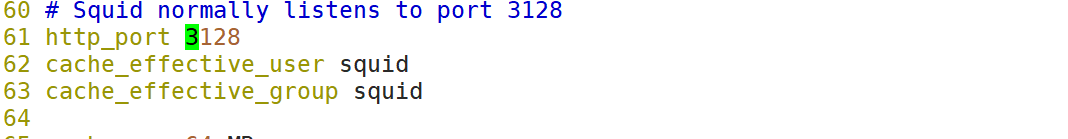

http_port 3128						#用来指定代理服务监听的地址和端口(默认的端口号为 3128)

61行插入

cache_effective_user squid			#添加，指定程序用户，用来设置初始化、运行时缓存的账号,否则启动不成功
cache_effective_group squid			#添加，指定账号基本组

coredump_dir /usr/local/squid/var/cache/squid		#指定缓存文件目录

3、Squid 的运行控制

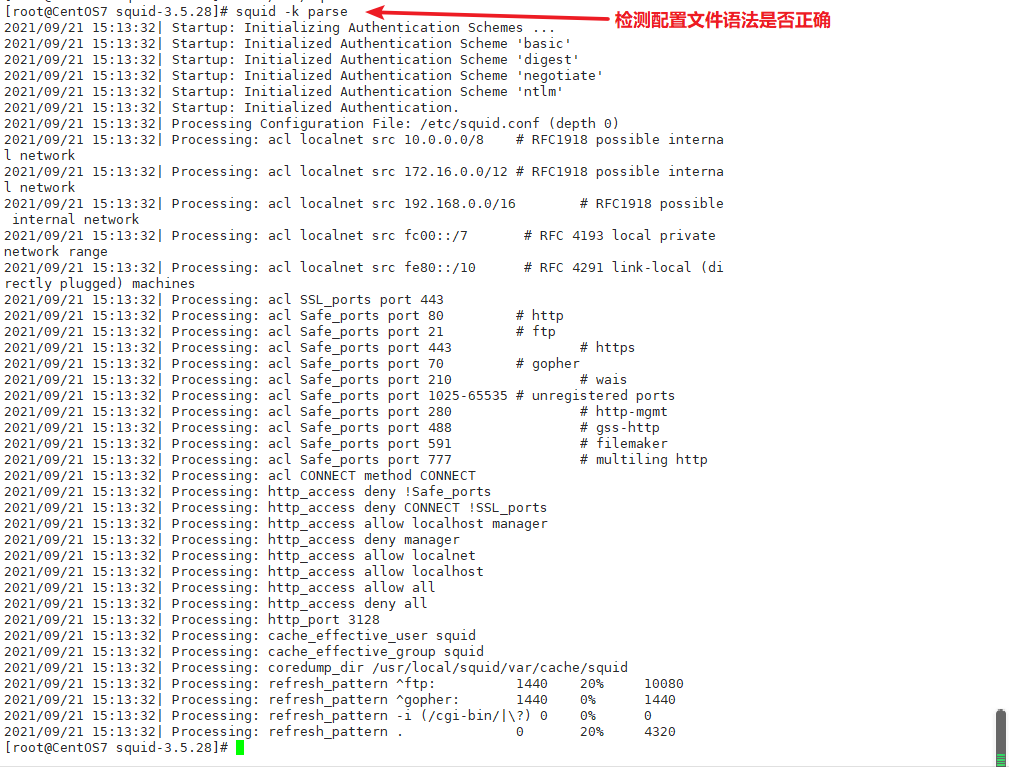

#检查配置文件语法是否正确

squid -k parse

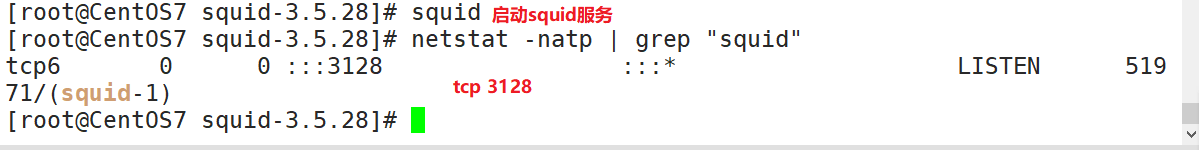

#启动 Squid　　

squid -z 					#-z 选项用来初始化缓存目录
squid						#启动 squid 服务

netstat -anpt | grep "squid"

4、创建 Squid 服务脚本、

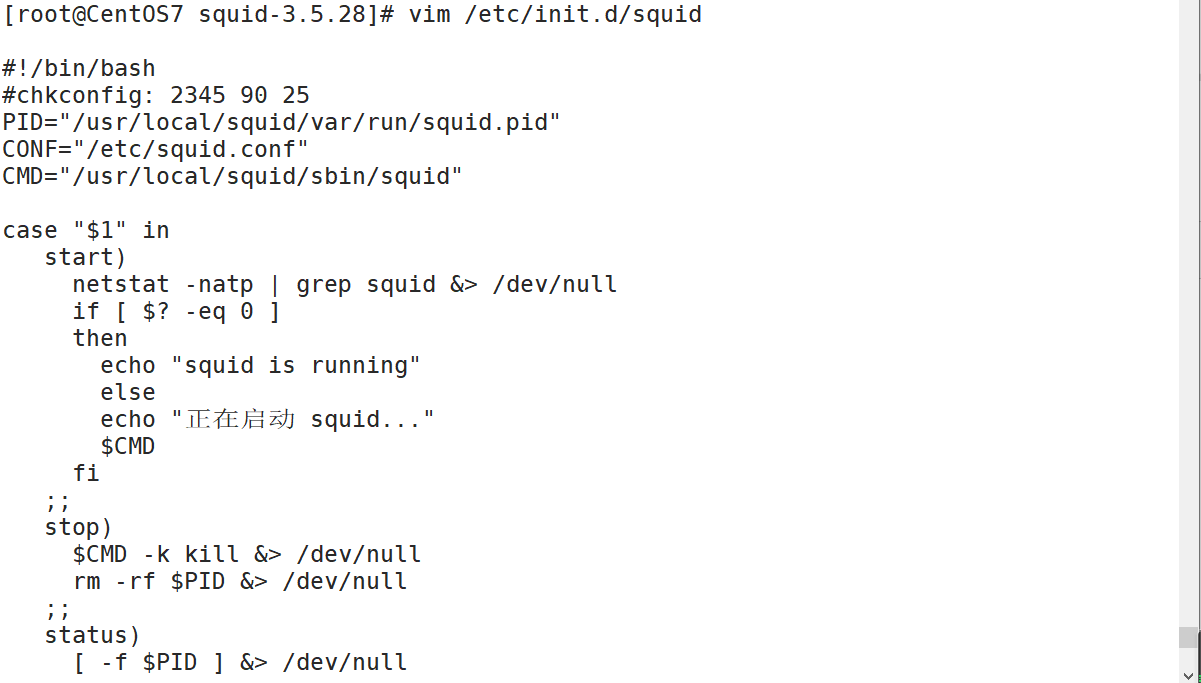

vim /etc/init.d/squid

#!/bin/bash
#chkconfig: 2345 90 25
PID="/usr/local/squid/var/run/squid.pid"
CONF="/etc/squid.conf"
CMD="/usr/local/squid/sbin/squid"

case "$1" in
   start)
     netstat -natp | grep squid &> /dev/null
     if [ $? -eq 0 ]
     then
       echo "squid is running"
       else
       echo "正在启动 squid..."
       $CMD
     fi
   ;;
   stop)
     $CMD -k kill &> /dev/null
     rm -rf $PID &> /dev/null
   ;;
   status)
     [ -f $PID ] &> /dev/null
        if [ $? -eq 0 ]
          then
            netstat -natp | grep squid
          else
            echo "squid is not running"
        fi
   ;;

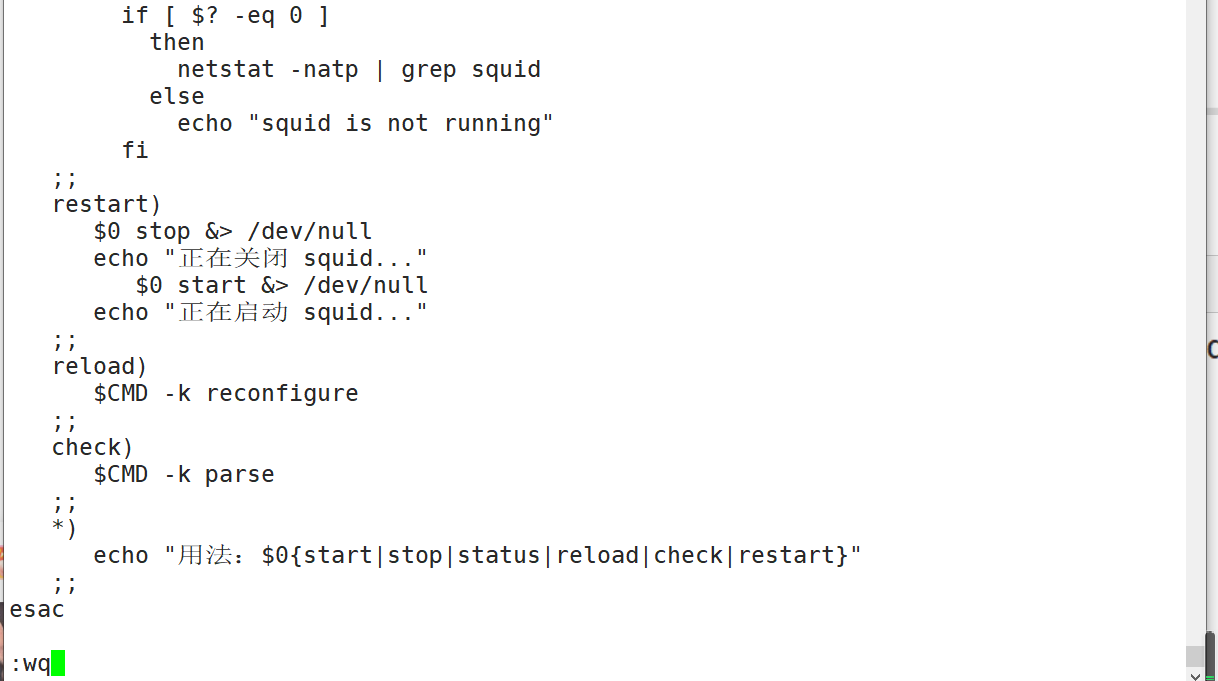

   restart)
      $0 stop &> /dev/null
      echo "正在关闭 squid..."
         $0 start &> /dev/null
      echo "正在启动 squid..."
   ;;
   reload)
      $CMD -k reconfigure
   ;;
   check)
      $CMD -k parse
   ;;
   *)
      echo "用法：$0{start|stop|status|reload|check|restart}"
   ;;
esac

#2345是默认自启动级别，如是-代表任何级别都不自启动；90是启动优先级，25是停止优先级，优先级范围是0－100，数字越大，优先级越低。

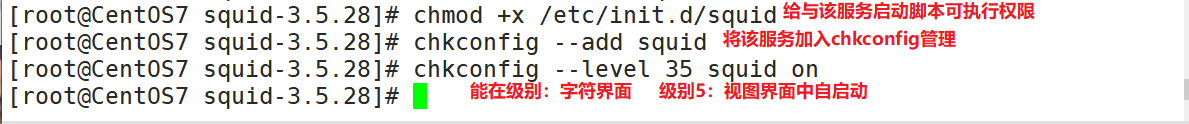

chmod +x /etc/init.d/squid

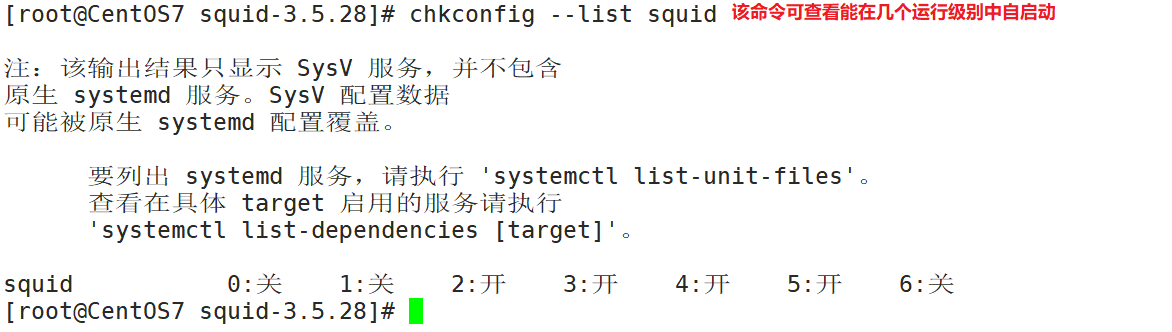

chkconfig --add squid
chkconfig --level 35 squid on

三、构建传统代理服务器

环境配置：

主机	操作系统	IP地址	软件、安装包、工具
Squid-Server	CentOS7	192.168.159.130	squid-3.5.28.tar.gz
Web1	CentOS7	192.168.159.6	httpd
客户机	Windows	192.168.159.115	——

Squid-Server（192.168.159.）

vim /etc/squid.conf
......
http_access allow all
http_access deny all
http_port 3128
cache_effective_user squid
cache_effective_group squid

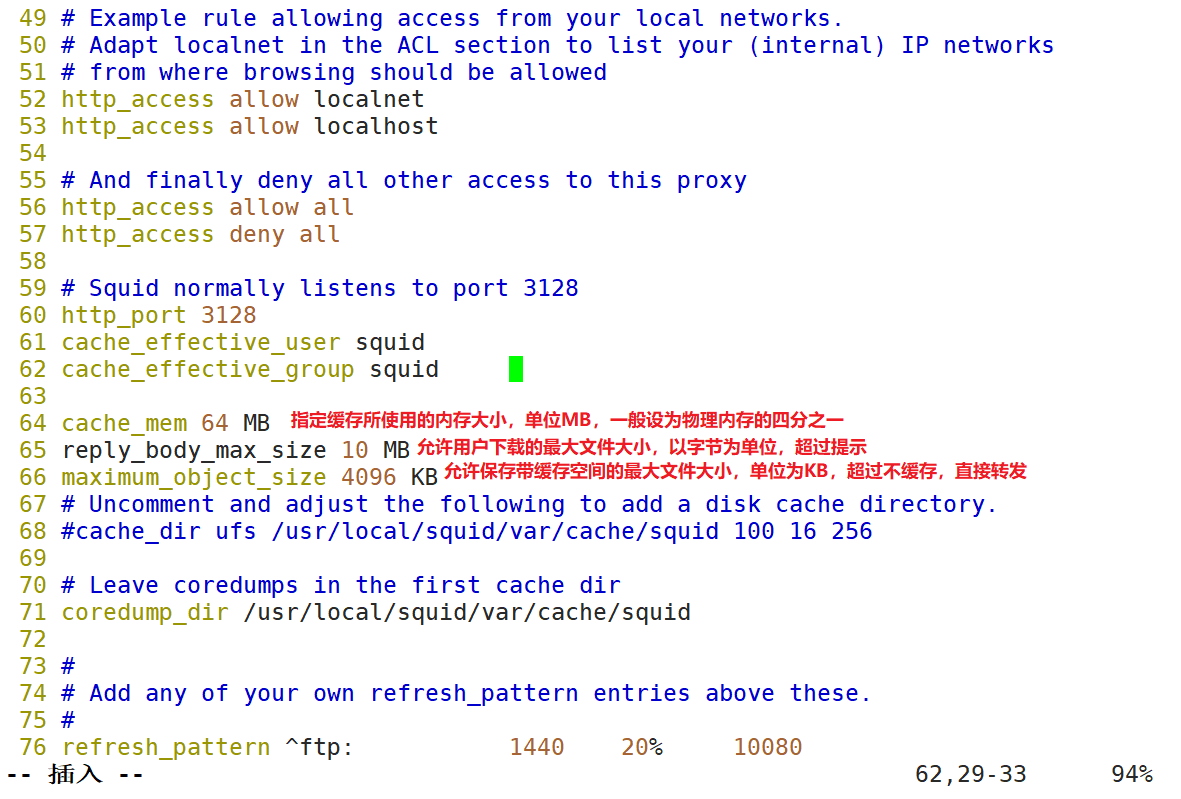

63行插入　　

cache_mem 64 MB				#指定缓存功能所使用的内存空间大小，便于保持访问较频繁的WEB对象，容量最好为4的倍数，单位为MB，建议设为物理内存的1/4
reply_body_max_size 10 MB			#允许用户下载的最大文件大小，以字节为单位，当下载超过指定大小的Web对象时，浏览器的报错页面中会出现“请求或访问太大”的提示默认设置0表示不进行限制
maximum_object_size 4096 KB			#允许保存到缓存空间的最大对象大小，以KB为单位，超过大小限制的文件将不被缓存，而是直接转发给用户

service squid restart
systemctl restart squid

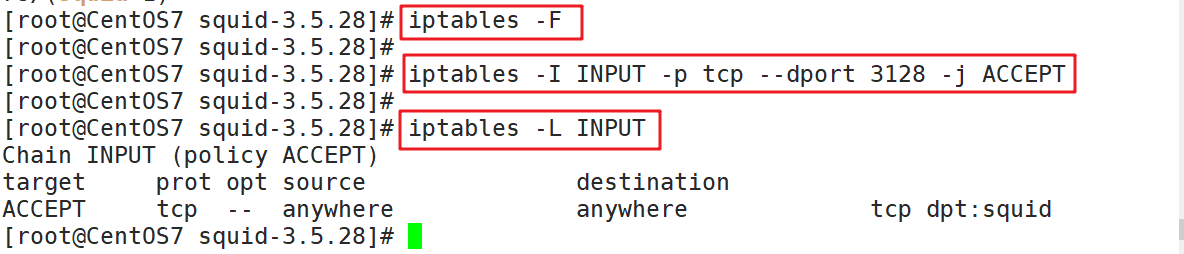

生产环境中还需要修改防火墙规则

iptables -F
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT
iptables -L INPUT

客户机的代理配置（192.168.159.100）

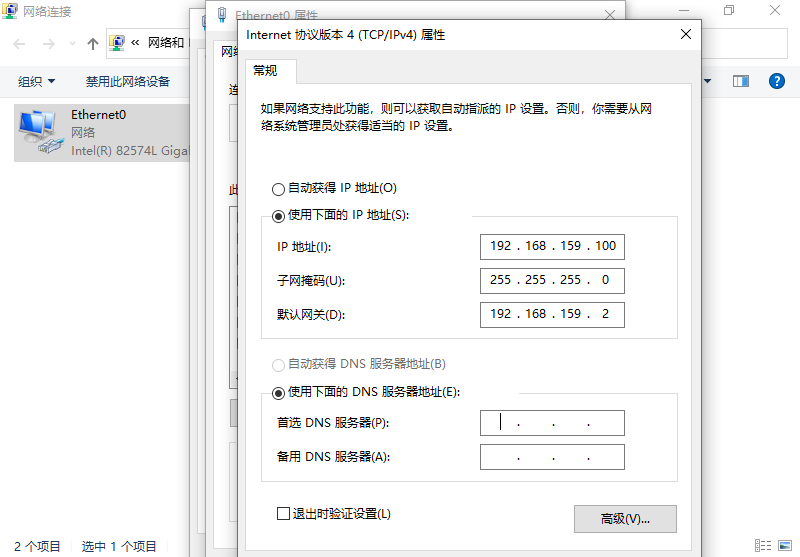

1、配置客户端IP地址

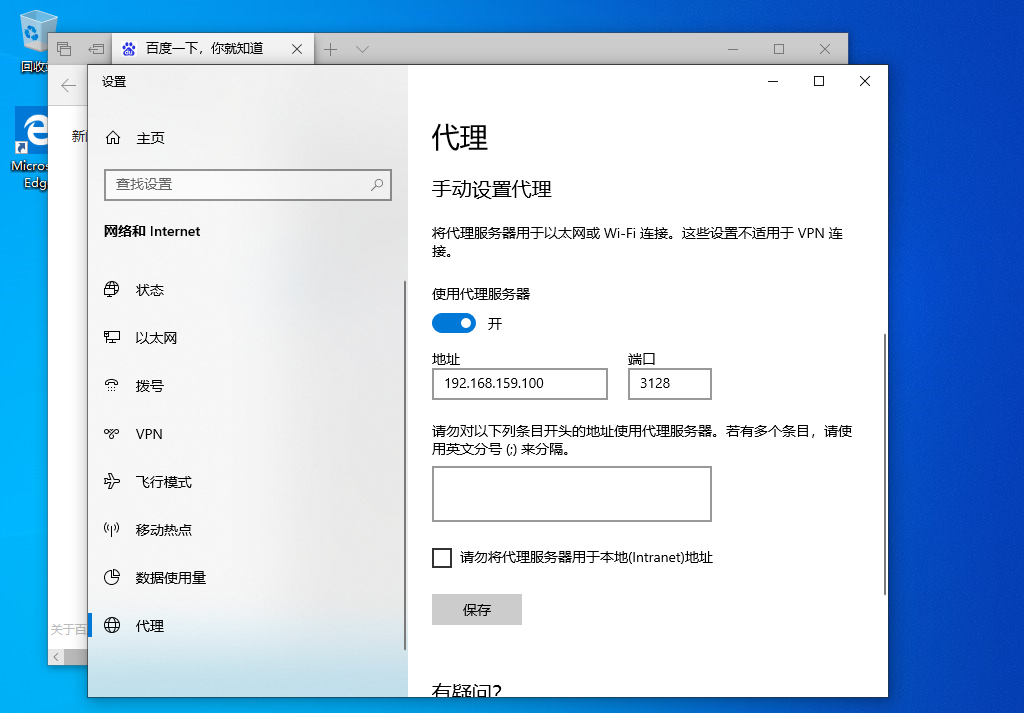

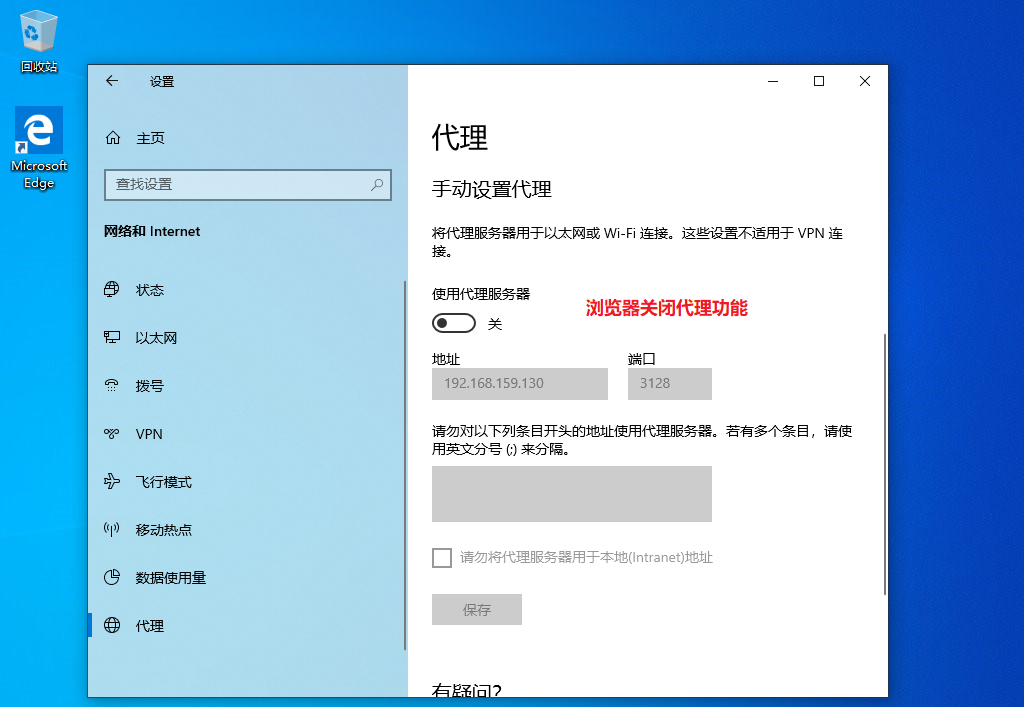

2、打开浏览器，配置代理功能

Web1（192.168.159.6）

systemctl stop firewalld.service
setenforce 0

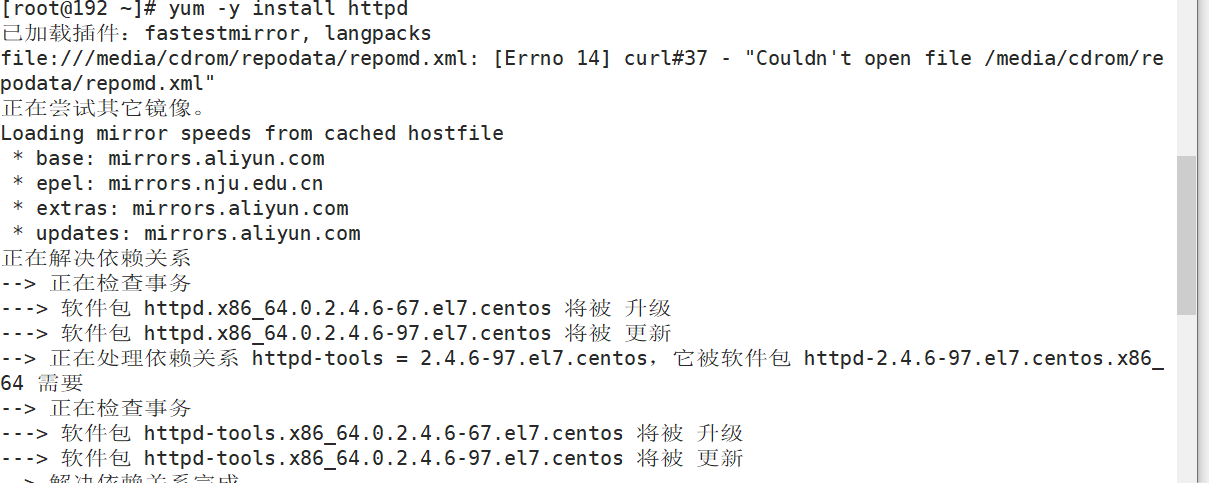

yum -y install httpd
systemctl start httpd
netstat -natp | grep 80

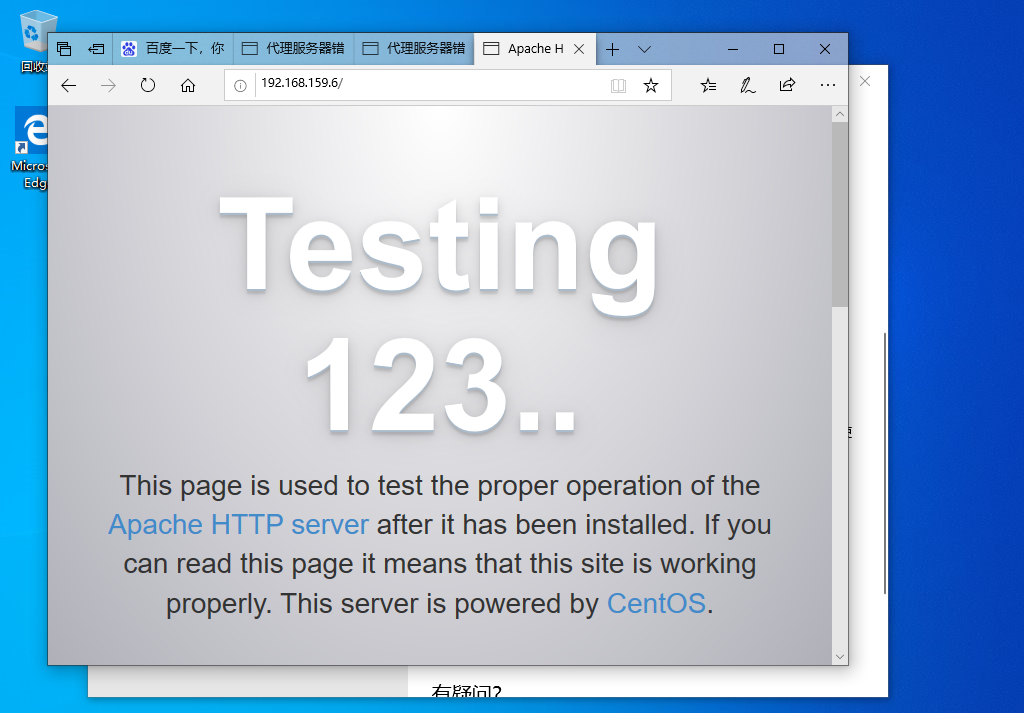

检测
在浏览器输入Web服务器IP地址访问，查看Web服务器访问日志，显示的是由代理服务器替客户机在访问。

http://192.168.159.6

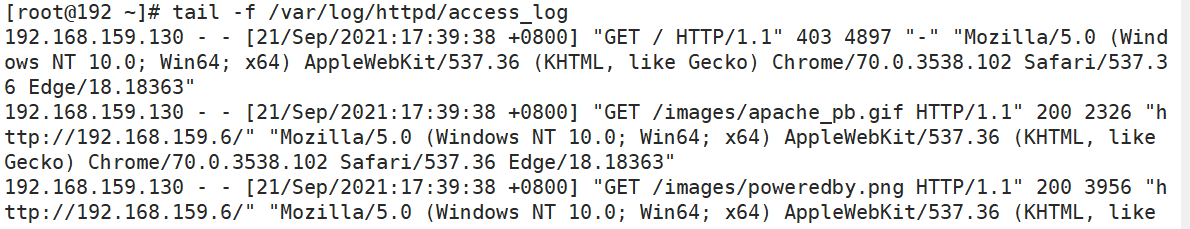

查看Web1访问日志的新增记录

tail -f /var/log/httpd/access_log

四、构建透明代理服务器

环境配置：

主机	操作系统	IP地址	服务、安装包、工具
Squid-Server	CentOS7	ens33：192.168.159.12 、 ens37：12.0.0.12	squid-3.5.28.tar.gz
Web1	CentOS7	12.0.0.12	httpd
客户端	Windows	192.168.159.115	——————

Web1（12.0.0.12）

Squid服务器配置（ens33、ens37）

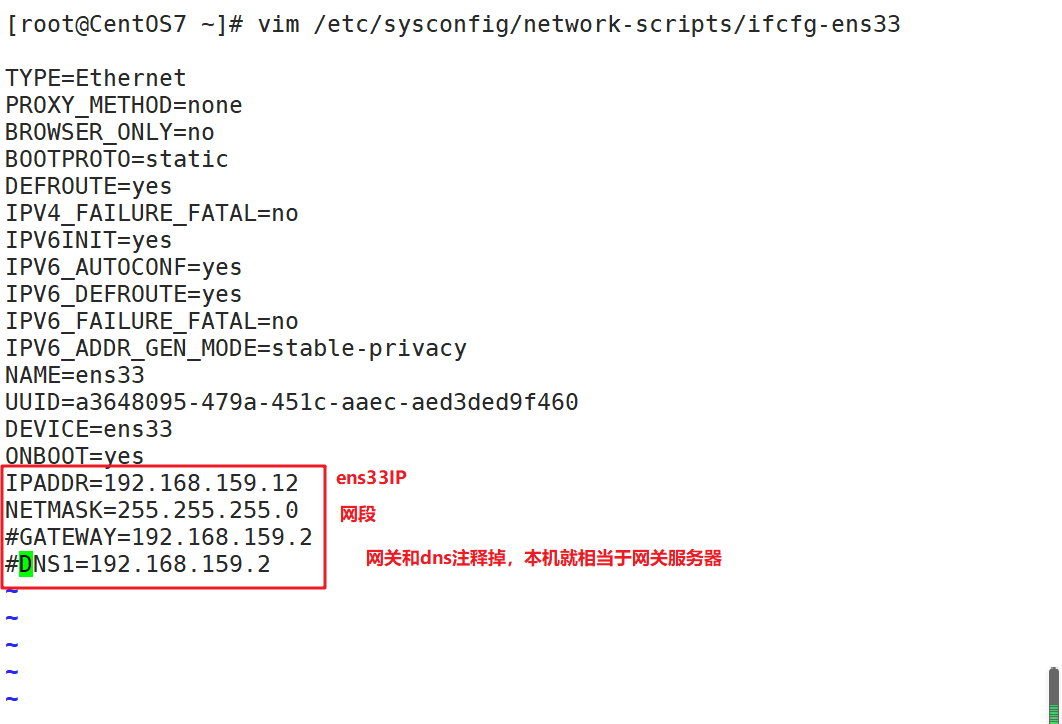

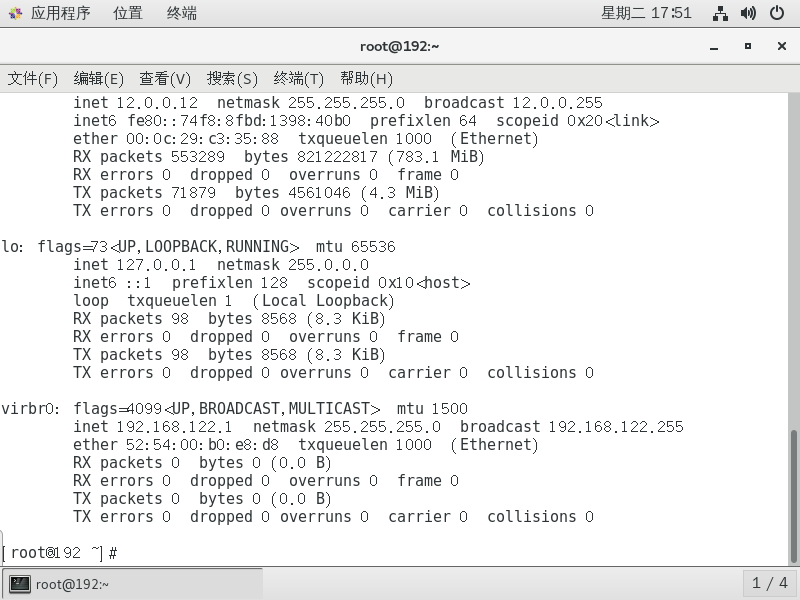

关机，添加一块网卡，开机，ifconfig查看新增网卡名称，编辑网卡配置文件

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens37
vim ifcfg-ens33

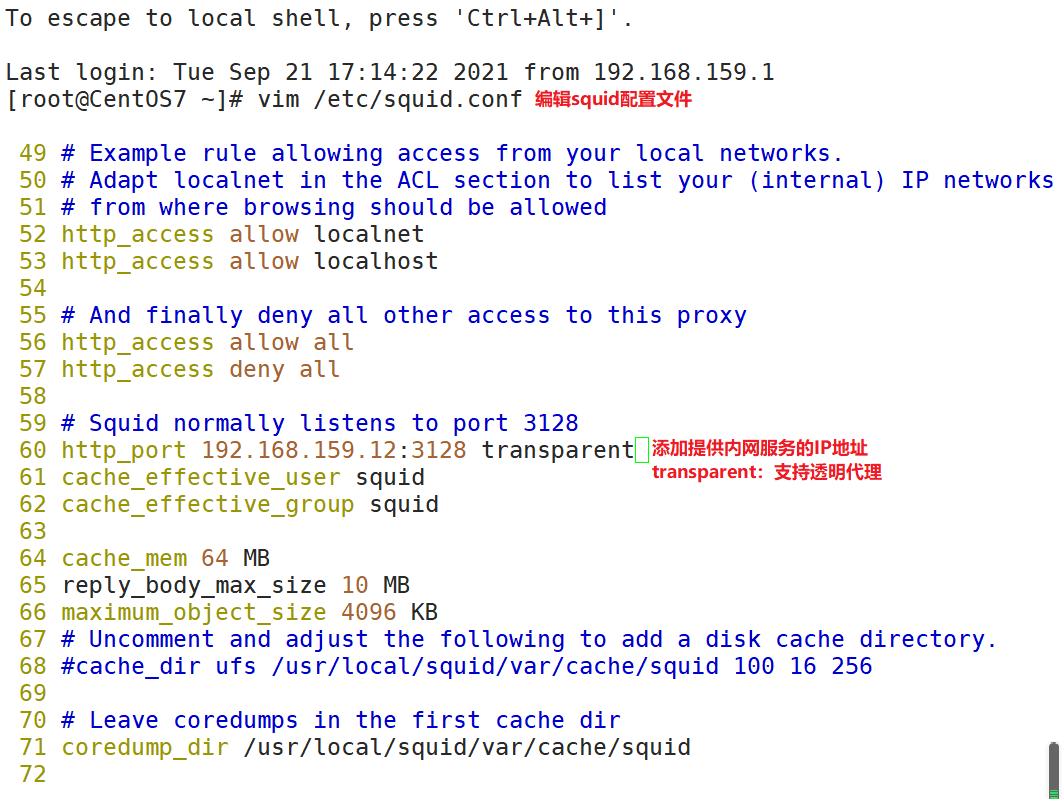

60行修改添加提供内网服务的IP地址，和支持透明代理选项 transparent

vim /etc/squid.conf
......
http_access allow all
http_access deny all

http_port 192.168.184.10:3128 transparent
systemctl restart squid

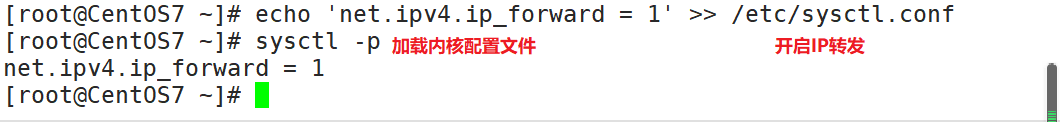

开启路由转发，实现本机中不同网段的地址转发　　

echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
sysctl -p

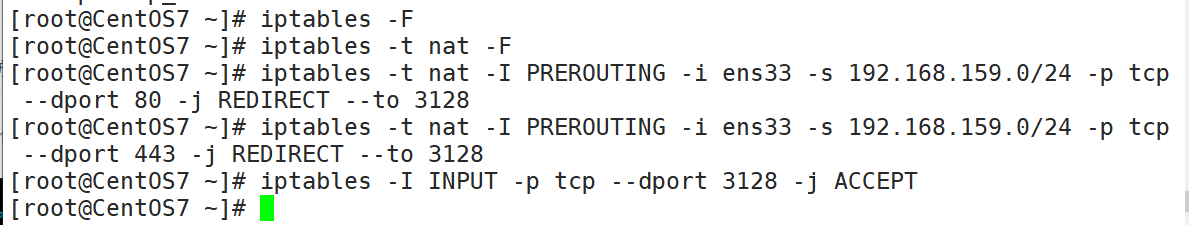

修改防火墙规则　

iptables -F
iptables -t nat -F
iptables -t nat -I PREROUTING -i ens33 -s 192.168.159.0/24 -p tcp --dport 80 -j REDIRECT --to 3128
iptables -t nat -I PREROUTING -i ens33 -s 192.168.159.0/24 -p tcp --dport 443 -j REDIRECT --to 3128
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT

查看 Squid 访问日志的新增记录

tail -f /usr/local/squid/var/logs/access.log

查看 Web 访问日志的新增记录，显示的是由代理服务器的外网口代替客户机在访问　　

tail -f /var/log/httpd/access_log

五、ACL访问控制

在配置文件 squid.conf 中，ACL 访问控制通过以下两个步骤来实现：

使用 acl 配置项定义需要控制的条件；
通过 http_access 配置项对已定义的列表做“允许”或“拒绝”访问的控制。

1．定义访问控制列表
格式：acl 列表名称列表类型列表内容 …

vim /etc/squid.conf
......
acl localhost src 192.168.184.10/32 					#源地址为 192.168.184.10
acl MYLAN src 192.168.184.0/24 			#客户机网段
acl destionhost dst 192.168.184.20/32				#目标地址为 192.168.184.20
acl MC20 maxconn 20									#最大并发连接 20
acl PORT port 21									#目标端口 21
acl DMBLOCK dstdomain .qq.com						#目标域，匹配域内所有站点
acl BURL url_regex -i ^rtsp:// ^emule://			#以 rtsp://、emule:// 开头的 URL，-i表示忽略大小写
acl PURL urlpath_regex -i \.mp3$ \.mp4$ \.rmvb$		#以 .mp3、.mp4、.rmvb 结尾的 URL 路径
acl WORKTIME time MTWHF 08:30-17:30					#时间为周一至周五 8:30~17:30，“MTWHF”为每个星期的英文首字母

环境配置：

主机	操作系统	IP地址	软件、安装包、工具
Squid-Server	CentOS7	192.168.159.12	squid-3.5.28.tar.gz
Web1	CentOS7	192.168.159.6	httpd
Web2	CentOS7	192.168.159.14	httpd
客户机	Windows		---------------------

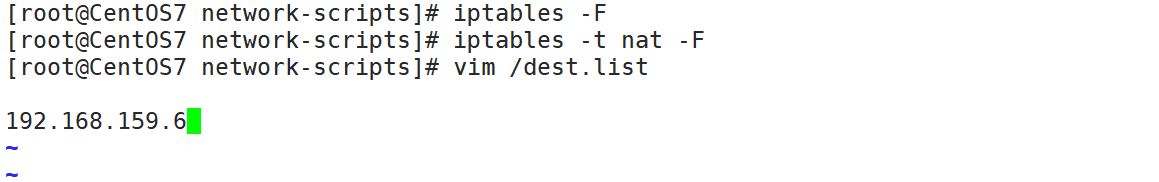

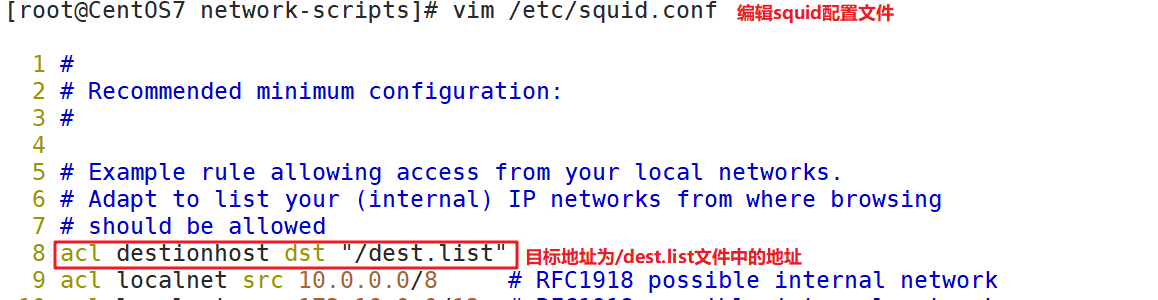

Squid-Server（192.168.159.12）

Web1 (192.168.159.6)、Web2 (192.168.159.14)

systemctl stop firewalld.service
setenforce 0

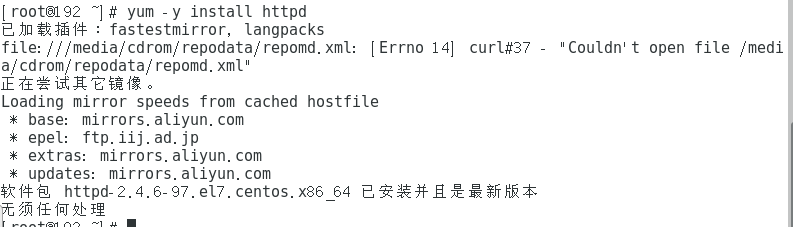

yum -y install httpd
systemctl start httpd

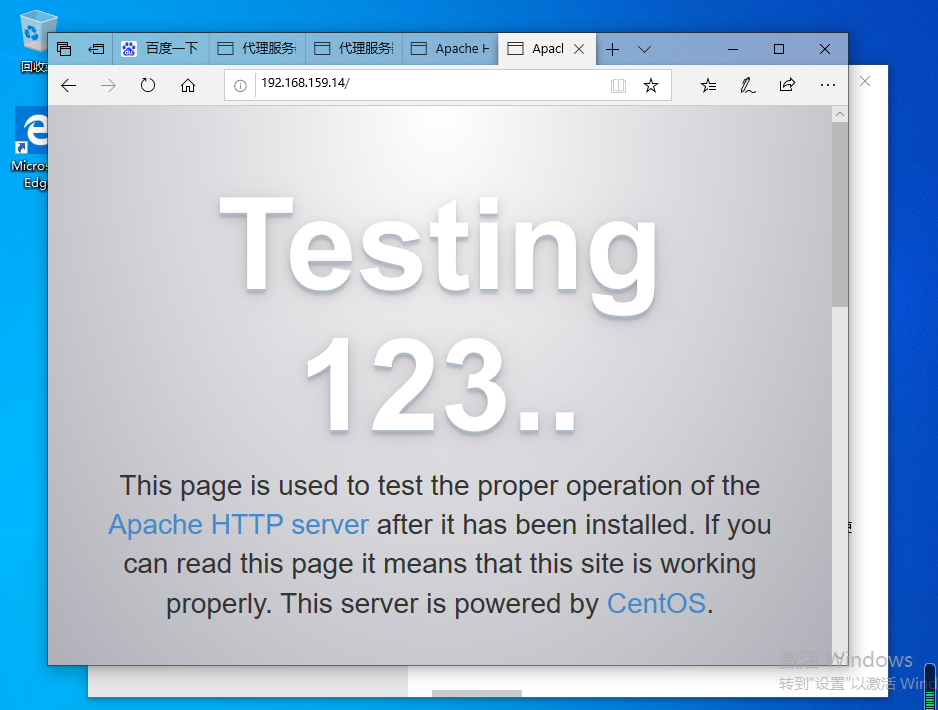

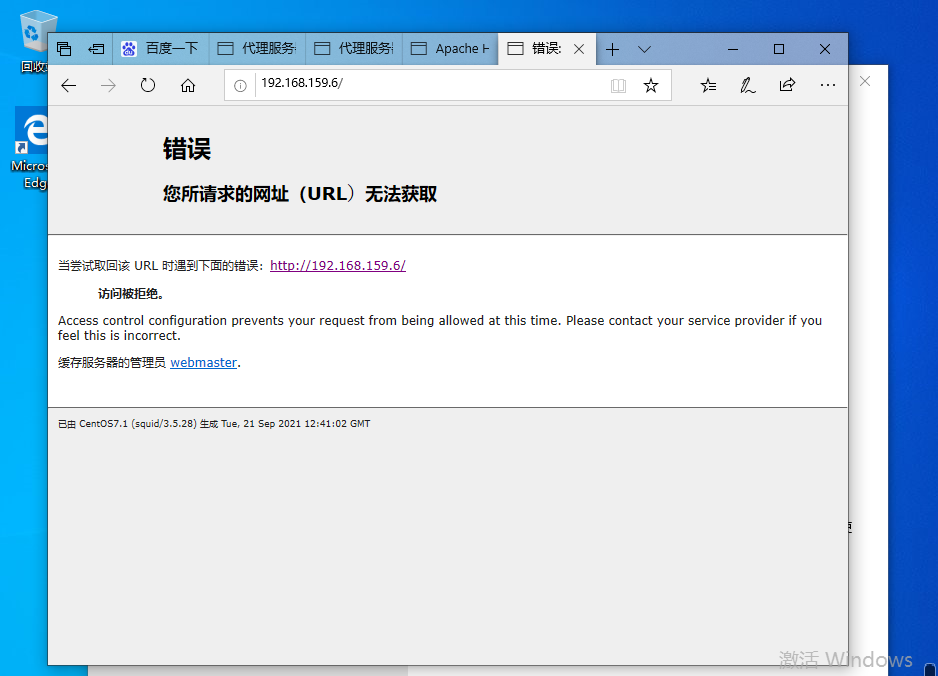

浏览器(192.168.159.115)访问Web服务器 http://192.168.159.6 ，显示被访问被拒绝,访问http://192.168.159.14则可以访问。

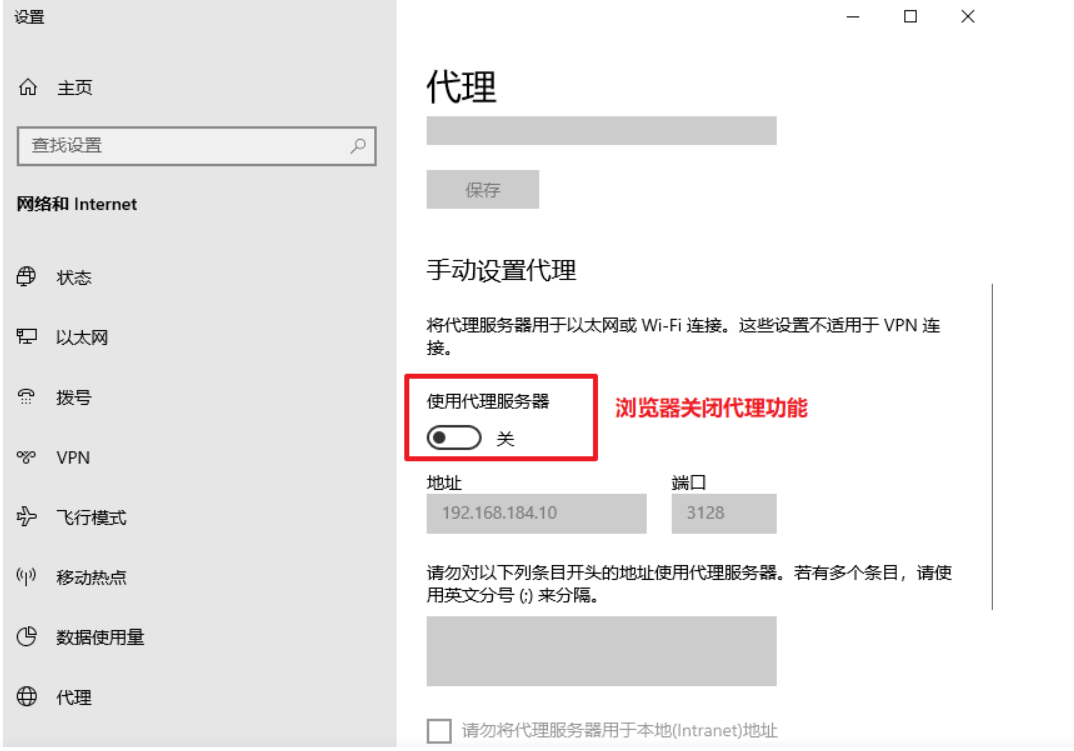

客户机浏览器打开代理功能，代理服务器192.168.159.12，端口3128　　

六、Squid 日志分析

#安装图像处理软件包
#需要使用在线源，出现报错，将网卡配置文件中的dns和网关修改回原样即可

yum install -y pcre-devel gd gd-devel

mkdir /usr/local/sarg
tar zxvf sarg-2.3.7.tar.gz -C /opt/

cd /opt/sarg-2.3.7

./configure --prefix=/usr/local/sarg --sysconfdir=/etc/sarg --enable-extraprotection
make && make install

vim /etc/sarg/sarg.conf

7行取消注释　　

access_log /usr/local/squid/var/logs/access.log		#指定访问日志文件

25行取消注释

title "Squid User Access Reports"					#网页标题

120行取消注释

output_dir /var/www/html/squid-reports						#报告输出目录

178行取消注释

user_ip no											#使用用户名显示

184行取消注释，修改　

topuser_sort_field connect reverse					#top排序中，指定连接次数采用降序排列，升序是normal

190行取消注释，修改

user_sort_field connect reverse						#对于用户访问记录，连接次数按降序排序

206行取消注释，修改　　

exclude_hosts /usr/local/sarg/noreport				#指定不计入排序的站点列表的文件

257行取消注释　　

overwrite_report no									#同名同日期的日志是否覆盖

289行取消注释，修改

mail_utility mailq.postfix							#发送邮件报告命令

434行取消注释，修改

charset UTF-8										#指定字符集UTF-8

518行取消注释　

weekdays 0-6										#top排行的星期周期

525行取消注释

hours 0-23											#top排行的时间周期

633行取消注释　　

www_document_root /var/www/html						#指定网页根目录

添加不计入站点文件，添加的域名将不被显示在排序中　　

touch /usr/local/sarg/noreport

ln -s /usr/local/sarg/bin/sarg /usr/local/bin/

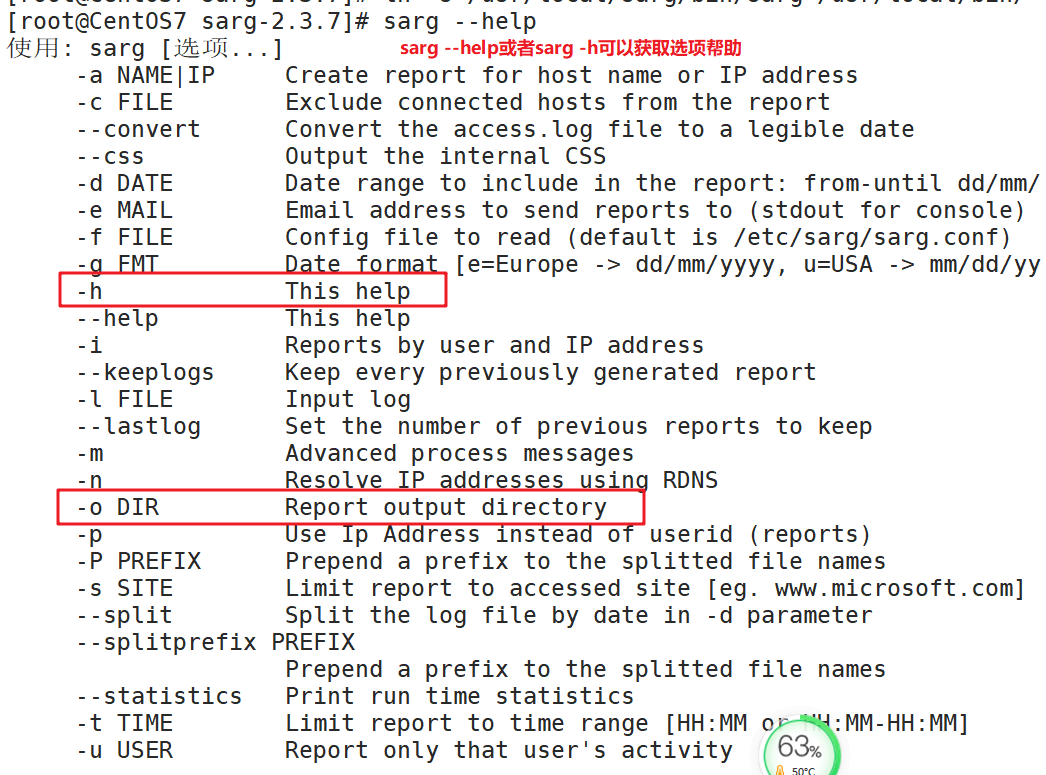

sarg --help

运行

sarg				#启动一次记录

验证　　

yum install httpd -y
systemctl start httpd

浏览器访问 http://192.168.159.6/squid-reports ，查看sarg报告网页　　

添加计划任务，执行每天生成报告

vim /usr/local/sarg/report.sh

#/bin/bash
#Get current date
TODAY=$(date +%d/%m/%Y)
#Get one week ago today
YESTERDAY=$(date -d "1 day ago" +%d/%m/%Y)
/usr/local/sarg/bin/sarg -l /usr/local/squid/var/logs/access.log -o /var/www/html/squid-reports -z -d $YESTERDAY-$TODAY &> /dev/null
exit 0

chmod +x /usr/local/sarg/report.sh

crontab -e
0 0 * * * /usr/local/sarg/report.sh
1
2
3
4

七、Squid 反向代理
如果 Squid 反向代理服务器中缓存了该请求的资源，则将该请求的资源直接返回给客户端；否则反向代理服务器将向后台的 Web 服务器请求资源，然后将请求的应答返回给客户端，同时也将该应答缓存在本地，供下一个请求者使用。

工作机制：
●缓存网页对象，减少重复请求
●将互联网请求轮训或按权重分配到内网Web服务器
●代理用户请求，避免用户直接访问Web服务器，提高安全
