Haproxy配合Nginx搭建Web集群部署实验（图文详解）

一、常见的Web集群调度器

  • 目前常见的Web集群调度器分为软件和硬件
    • 　　软件通常使用开源的LVS、Haproxy、Nginx
  • LVS性能最好，但是搭建相对复杂；Nginx的upstream模块支持集群功能，但是对集群节点健康检查功能不强，高并发没有Haproxy好
  • 硬件一般使用的比较多的是F5，也有很多人使用梭子鱼、绿盟等国内产品

二、Haproxy应用分析

  • LVS在企业应用中抗负载能力很强，但存在不足
  • LVS不支持正则处理，不能实现动静分离
  • 对于大型网站，LVS的实施配置复杂，维护成功相对较高
  • Haproxy是一款可提供高可用性、负载均衡、及基于TCP和HTTP应用的代理的软件
  • 适用于负载大的Web站点
  • 运行在硬件上可支持数万计的并发连接的连接请求

三、Haproxy调度算法原理

Haproxy支持多种调度算法，最常用的有三种

  • RR （Round Robin）
    • 　　RR算法是最简单常用的一种算法，即轮询调度
  • LC（Least Connections）
    • 　　最小连接数算法，根据后端的节点连接数大小动态分配前端请求。
  • SH（Source Hashing）
    • 　　基于来源访问调度算法，用于一些有Session会话记录在服务器端的场景，可以基于来源的IP、Cookie等做集群调度

四、Haproxy搭建 Web 群集

实验所需安装包

haproxy-1.5.19.tar.gz
nginx-1.12.0.tar.gz

主机 主机 IP地址 所需软件/安装包/工具
Haproxy-Server CentOS7 192.168.159.130 haproxy-1.5.19.tar.gz
Nginx-Server1 CentOS7 192.168.159.14 nginx-1.12.0.tar.gz
Nginx-Server2 CentOS7 192.168.159.11 nginx-1.12.0.tar.gz
客户端 CentOS7   ------------------------













1、部署haproxy服务器（192.168.184.10）

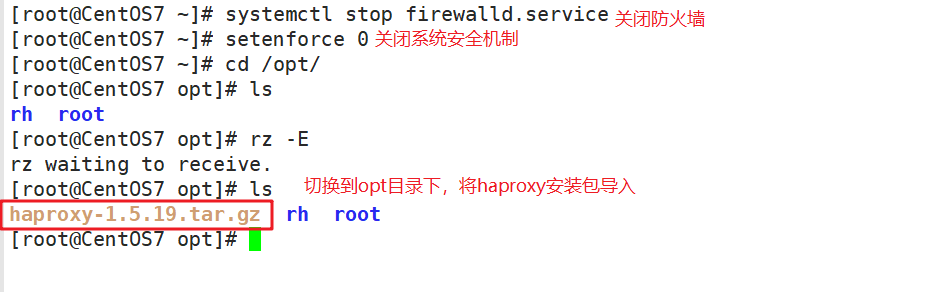

1.关闭防火墙，将安装Haproxy所需软件包传到/opt目录下

systemctl stop firewalld
setenforce 0

cd /opt
haproxy-1.5.19.tar.gz

2、编译安装 Haproxy

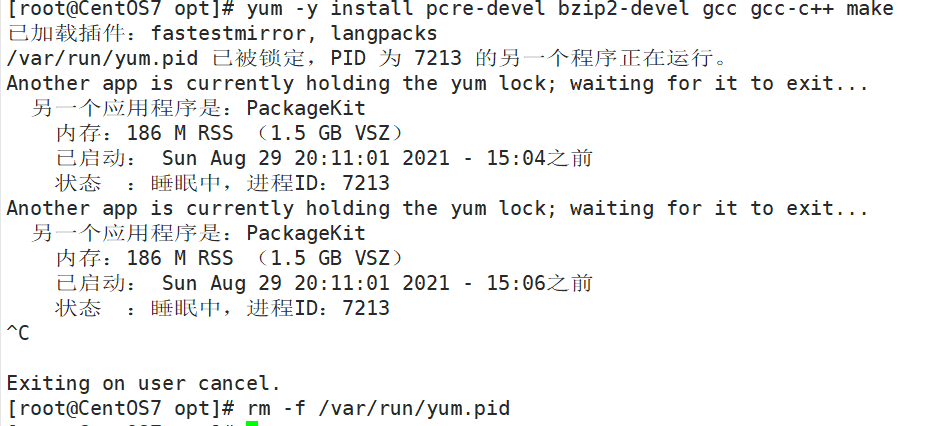

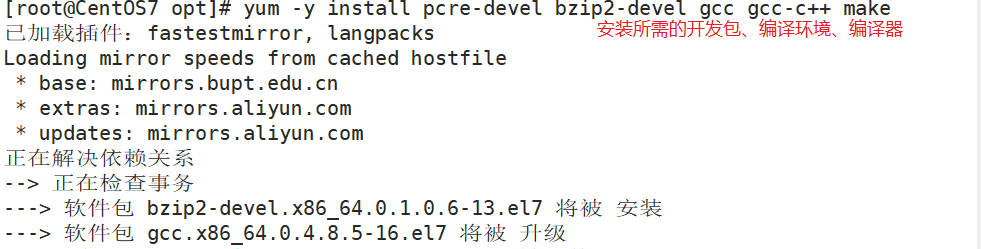

yum install -y pcre-devel bzip2-devel gcc gcc-c++ make

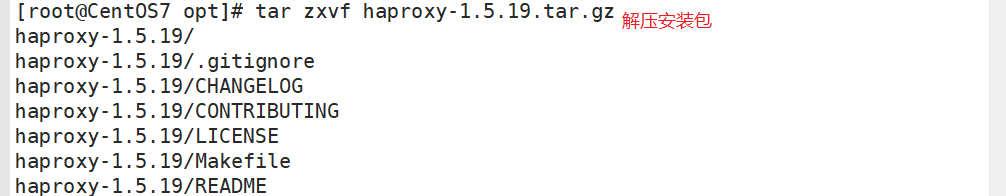

tar zxvf haproxy-1.5.19.tar.gz
cd haproxy-1.5.19/
make TARGET=linux2628 ARCH=x86_64
make install

参数说明

TARGET=linux26 ARCH=x86_64
内核版本 系统位数，64位系统







使用uname -r查看内核，如：2.6.18-371.el5，此时该参数用TARGET=linux26；kernel大于2.6.28的用TARGET=linux2628

3、Haproxy服务器配置

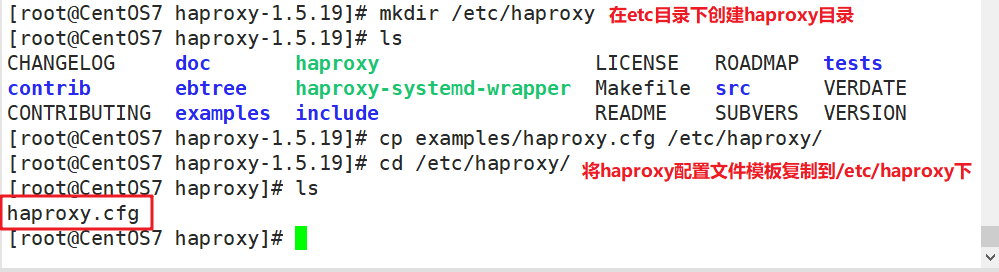

mkdir /etc/haproxy
cp examples/haproxy.cfg /etc/haproxy/

cd /etc/haproxy/

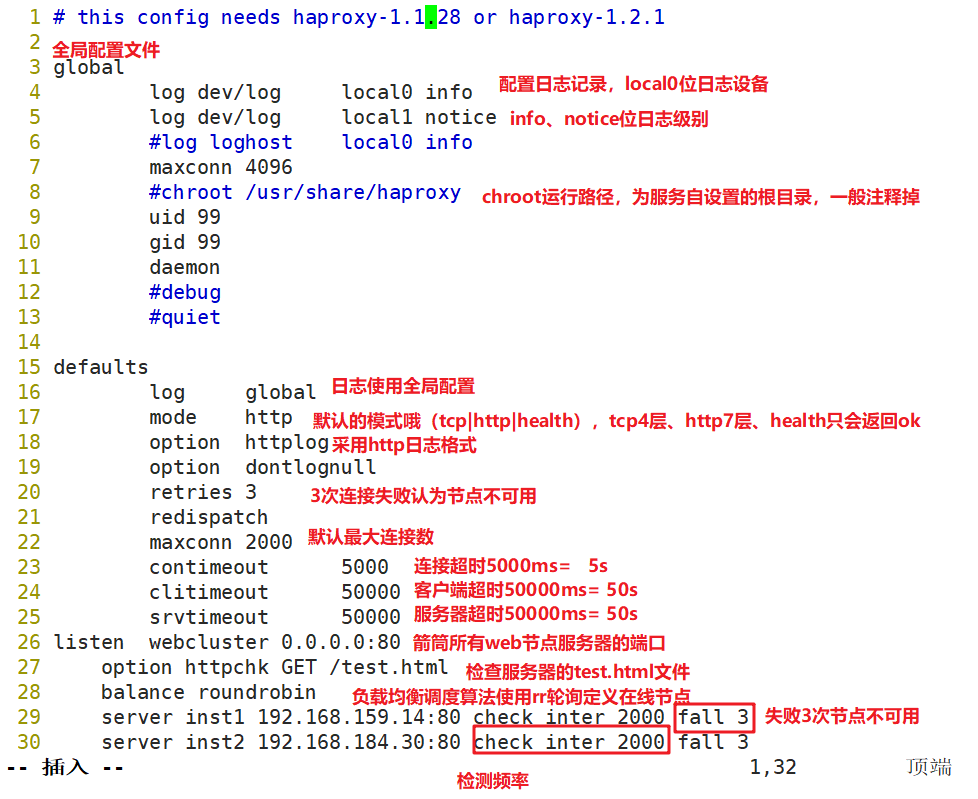

vim haproxy.cfg
global

4~5行–修改，配置日志记录，local0为日志设备，默认存放到系统日志　　

log /dev/log   local0 info
log /dev/log   local0 notice
#log loghost    local0 info
maxconn 4096					#最大连接数，需考虑ulimit-n限制

8行–注释，chroot运行路径，为该服务自设置的根目录，一般需将此行注释掉　　

#chroot /usr/share/haproxy
uid 99							#用户UID
gid 99							#用户GID
daemon							#守护进程模式

defaults
log     global					#定义日志为global配置中的日志定义
mode    http					#模式为http
option  httplog					#采用http日志格式记录日志
option  dontlognull				#不记录健康检查日志信息
retries 3						#检查节点服务器失败次数，连续达到三次失败，则认为节点不可用
redispatch						#当服务器负载很高时，自动结束当前队列处理比较久的连接
maxconn 2000					#最大连接数
contimeout      5000			#连接超时时间
clitimeout      50000			#客户端超时时间
srvtimeout      50000			#服务器超时时间

删除下面所有listen项–，添加　　

listen  webcluster 0.0.0.0:80
    option httpchk GET /test.html	#检查服务器的test.html文件
    balance roundrobin				#负载均衡调度算法使用轮询算法roundrobin
    server inst1 192.168.184.20:80 check inter 2000 fall 3		#定义在线节点
    server inst2 192.168.184.30:80 check inter 2000 fall 3





 小问题：



































 这里的全局配置文件应该是：

log /dev/log

log /dev/log

启动服务失败自检得出





最后的写错了，应该是192.168.159.11

2、编译安装Nginx服务器（192.168.159.14、192.168.159.11）

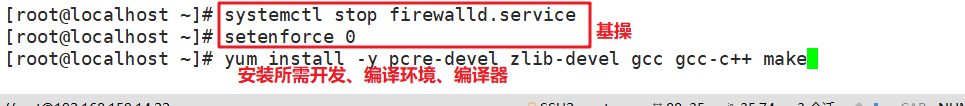

systemctl stop firewalld
setenforce 0

yum install -y pcre-devel zlib-devel gcc gcc-c++ make

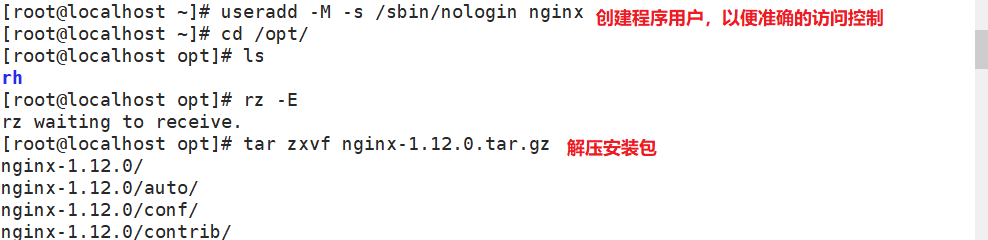

useradd -M -s /sbin/nologin nginx

cd /opt
tar zxvf nginx-1.12.0.tar.gz -C /opt/

cd nginx-1.12.0/

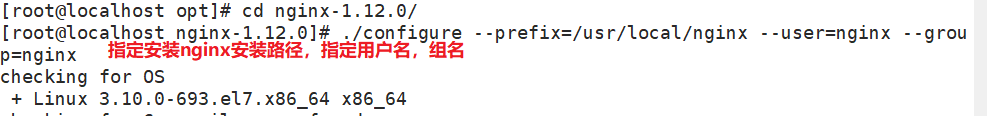

./configure --prefix=/usr/local/nginx --user=nginx --group=nginx

make && make install

ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

nginx      #启动nginx 服务























192.168.159.14

echo "this is zc web" > /usr/local/nginx/html/test.html

192.168.159.11

echo "this is haha web" > /usr/local/nginx/html/test.html

nginx: [emerg] getpwnam("nginx") failed

nginx编译安装之后，启动出现了：nginx: [emerg] getpwnam("nginx") failed

这个是因为我编译安装nginx的时候指定了--user=nginx和--group=nginx，去除就没事了

但是出于安全性考虑，还是用独立权限的账户运行（root权限太大，web渗透的时候可利用的机会太多了）

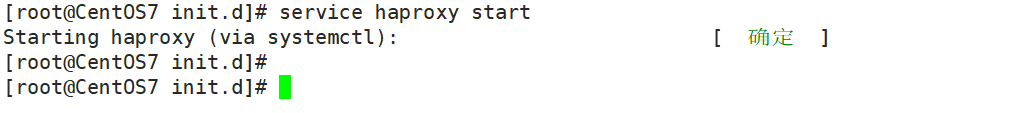

启动Haproxy服务（192.168.184.10）

































3、测试 Web集群

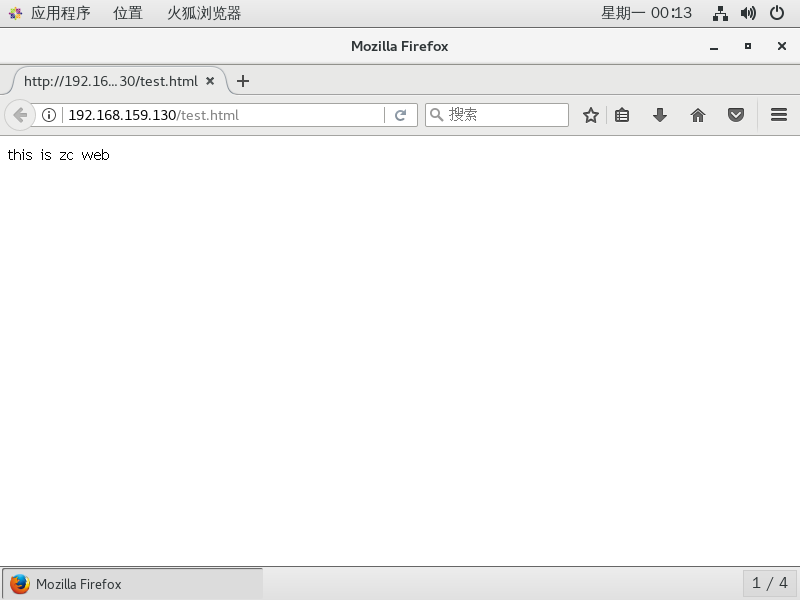

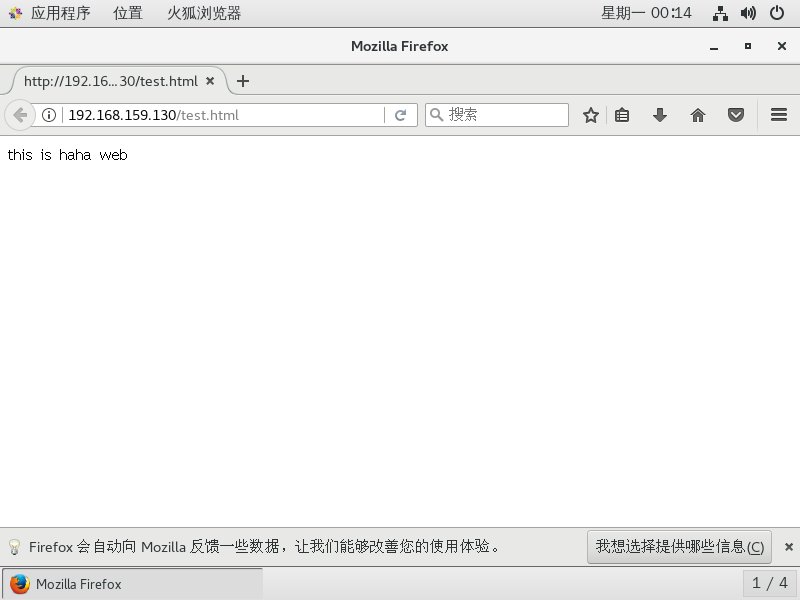

在客户端使用浏览器打开 http://192.168.159.130/test.html ，不断刷新浏览器测试负载均衡效果　　













　　











五、日志定义

默认haproxy的日志是输出到系统的syslog中，查看起来不是非常方便，为了更好的管理haproxy的日志，我们在生产环境中一般单独定义出来。需要将haproxy的info及notice日志分别记录到不同的日志文件中。

vim /etc/haproxy/haproxy.cfg
global
	log /dev/log local0 info
	log /dev/log local0 notice

service haproxy restart

需要修改rsyslog配置，为了便于管理。将haproxy相关的配置独立定义到haproxy.conf，并放到/etc/rsyslog.d/下，rsyslog启动时会自动加载此目录下的所有配置文件。

vim /etc/rsyslog.d/haproxy.conf

if ($programname == 'haproxy' and $syslogseverity-text == 'info')
then -/var/log/haproxy/haproxy-info.log
&~
if ($programname == 'haproxy' and $syslogseverity-text == 'notice')
then -/var/log/haproxy/haproxy-notice.log
&~

说明：
这部分配置是将haproxy的info日志记录到/var/log/haproxy/haproxy-info.log下，将notice日志记录到/var/log/haproxy/haproxy-notice.log下。“&~”表示当日志写入到日志文件后，rsyslog停止处理这个信息。

systemctl restart rsyslog.service

tail -f /var/log/haproxy/haproxy-info.log		#查看haproxy的访问请求日志信息

　　

　　

　















　
