iptables防火墙
iptables 概述
1 iptables 的组成和工作位置
-
组成：它是linux系统的防火墙： iP信息包过滤系统，它实际上由两个组件 netfilter 和 iptables 组成。
-
工作位置：主要工作在网络层，针对IP 数据包。体现在对包内ip地址，端口信息，协议等处理
2 netfiler 和 iptables
-
netfilter:
-
属于“内核态”的防火墙功能体系。
-
是内核的一部分，由一些数据包过滤表组成，这些表包含内核用来控制数据包过滤处理的规则集
-
-
iptables:
-
属于“用户态” 的防火墙管理体系
-
是一种用来管理Linux防火墙的命令程序，它使插入，修改，和删除数据包过滤表中的规则变得容易，通常位于 /usr/sbin/iptables 文件
netfilter/iptables 后期简称为 iptables 。 iptables 是基于内核的防火墙，其中内置了四个规则表。表中所有的规则配置后，立即生效，不需要重启服务
-
3 四表五链
规则表作用：容纳各种规则链
规则链作用：容纳各种防火墙规则
总结：表里有链，链里有规则
3.1 四表
| raw表 | 确定是否对该数据包进行状态跟踪。包含两个规则链， OUTPUT、PREROUTING。 |
| mangle表 |
修改数据包内容，用来做流量整形的，给数据包设置标记。包含五个规则链，INPUT、oUTPUT、FORWARD、PRERoUTTNG、PosTRou TING。 |
| nat表 |
负责网络地址转换，用来修改数据包中的源、目标IP地址或端口。包含三个规则链， oUTPUT、PRERoUTING、PoSTRoUTING。 |
| filter表 | 负责过滤数据包， 确定是否放行该数据包（过滤）。 包含三个规则锌链，INPUT、FORWARD、OUTPUT。 |
3.2五链
| INPUT | 处理入站数据包，匹配目标IP为本机的数据包。 |
| OUTPUT |
处理出站数据包，一般不在此链上做配置。 |
| FORWARD |
处理转发数据包，匹配流经本机的数据包 |
| PREROUTING链 | 在进行路由选择前处理数据包，用来修改目的地址，用来做DNAT。相当于把内网中的80端口映射到路由器外网端口上 |
| POSTROUTING链 | 在进行路由选择后处理数据包，用来修改源地址，用来做SNAT。相当于内网通过路由器NAT转换功能实现内网主机通过一个公网IP地址上网 |
整理个表格如下
| Netfileter/iptables | 表（tables） | 链（chains） | 规则（policy） |
| 小区的一栋楼 | 楼里的房子 | 房子里的柜子 | 增加、摆放的规则 |

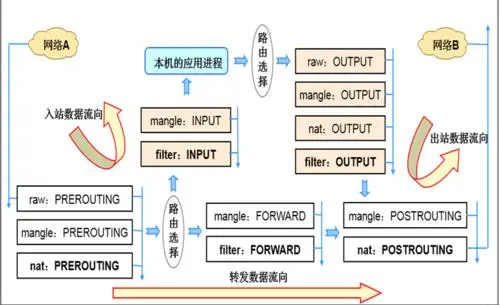

4、iptables规则链（五链）的匹配顺序
- 主机型防火墙
1）入站数据（来自外界的数据包，且目标地址是防火墙本机）
PREROUTING --> INPUT --> 本机的应用程序
2）出站数据（从防火墙本机向外部地址发送的数据包）
本机的应用程序 --> OUTPUT --> POSTROUTING
- 网络型防火墙
转发数据（需要经过防火墙转发的数据包）
PREROUTING --> FORWARD --> POSTROUTING
- 规则链内的匹配顺序
1）自上向下按顺序依次进行检查，找到相匹配的规则即停止（LOG策略例外，表示记录相关日志）
2）若在该链内找不到相匹配的规则，则按该链的默认策略处理（未修改的状况下，默认策略为允许）
5、iptable的安装
在进行路由选择后处理数据包，用来修改源地址，用来做SNAT。
相当于内网通过路由器NAT转换功能实现内网主机通过一个公网IP地址上网
#关闭防火墙
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# systemctl disable firewalld.service
#安装并开启iptables服务
[root@localhost ~]# yum -y install iptables iptables-services
[root@localhost ~]# systemctl start iptables.service
1） iptables防火墙的配置方法
- 使用iptables 命令行
- 使用system-config-firewall
2）iptables 命令行配置方法
命令格式：
iptables [-t 表名]管理选项 [链名] [匹配条件] [-j 控制类型]
注意事项：
不指定表名时，默认指filter表
不指定链名时，默认指表内的所有链
除非设置链的默认策略，否则必须指定匹配条件
控制类型使用大写字母，其余均为小写
3）常用的控制类型
ACCEPT |
允许数据包通过 |
DROP |
直接丢弃数据包，不给出任何回应信息 |
REJECT |
拒绝数据包通过，会给数据发送端一个响应信息 |
SNAT |
修改数据包的源地址 |
DNAT |
修改数据包的目的地址 |
MASQUERADE |
伪装成一个非固定公网IP地址 |
LOG |
在/var/log/messages文件中记录日志信息，然后将数据包传递给下一条规则。 |
4）常用的管理选项
-A |
在指定链的末尾追加(--append) 一条新的规则 |
-I |
在指定链的开头插入(--insert)一条新的规则，未指定序号时默认作为第一条规则 |
-R |
修改、替换(--replace) 指定链中的某一条规则，可指定规则序号或具体内容 |
P |
设置指定链的默认策略(--policy) |
-D |
删除(--delete)指定链中的某一条规则，可指定规则序号或具体内容 |
-F |
清空(--flush)指定链中的所有规则，若未指定链名，则清空表中的所有链 |
-L |
列出(--list) 指定链中所有的规则，若未指定链名，则列出表中的所有链 |
-n |
使用数字形式(--numeric)显示输出结果，如显示IP地址而不是主机名 |
v |
显示详细信息，包括每条规则的匹配包数量和匹配字节数 |
--line-numbers |
查看规则时，显示规则的序号 |
5）常用的命令
添加新的规则
iptables -t filter -A INPUT -p icmp -j REJECT iptables -I INPUT 2 -p tcp --dport 22 -j ACCEPT
查看规则列表
iptables [-t表名] -n -L [链名] [--line-numbers ] 或 iptables -[vn]L # 注意:不可以合写为-Ln iptables -n -L --line-numbers
设置默认策略
iptables [-t 表名] -P <链名> <控制类型> iptables -P INPUT DROP iptables -P FORWARD DROP #一般在生产环境中设置网络型防火墙、主机型防火墙时都要设置默认规则为DROP，并设置白名单
删除规则
iptables -D INPUT 2 iptables -t filter -D INPUT -p icmp -j REJECT
注: 1.若规则列表中有多条相同的规则时，按内容匹配只删除的序号最小的一条 2.按号码匹配删除时，确保规则号码小于等于已有规则数，否则报错 3.按内容匹配删数时，确保规则存在，否则报错
清空规则
iptables [-t 表名] -F [链名] iptables -F INPUT iptables -F
注：
1.-F 仅仅是清空链中的规则，并不影响-P设置的默认规则，默认规则需要手动进行修改 2.-P 设置了DROP后，使用-F 一定要小心! #防止把允许远程连接的相关规则清除后导致无法远程连接主机，此情况如果没有保存规则可重启主机解决 3.如果不写表名和链名，默认清空filter表中所有链里的所有规则
6、规则的匹配
通用匹配
- 可直接使用，不依赖于其他条件或扩展，包括网络协议、IP地址、网络接口等条件
协议匹配: -p 协议名 地址匹配: -s 源地址、-d目的地址 #可以是IP、网段、域名、空(任何地址) 接口匹配: -i入站网卡、-o出站网卡 iptables -A FORWARD ! -p icmp -j ACCEPT iptables -A INPUT -s 192.168.80.11 -j DROP iptables -I INPUT -i ens33 -s 192.168.80.0/24 -j DROP
隐含匹配
- 要求以特定的协议匹配作为前提，包括端口、TCP标记、ICMP类 型等条件
端口匹配: --sport 源端口、--dport 目的端口 #可以是个别端口、端口范围 --sport 1000 # 匹配源端口是1000的数据包 sport 1000:3000 # 匹配源端口是1000-3000的数据包 -- sport :3000 # 匹配源端口I是3000及以下的数据包. --sport 1000: # 匹配源端口是1000及以上的数据包 例如： iptables -A INPUT -p tcp --dport 20:21 -j ACCEPT iptables -I FORWARD -d 192.168.80.0/24 -p tcp --dport 24500:24600 -j DROP
注: --sport 和--dport 必须配合-p <协议类型>使用
- TCP标记匹配: - - tcp-flags TCP标记
iptables -I INPUT -i erns33 -p tcp --tcp-flags SYN, RST,ACK SYN -j ACCEPT # 丢弃SYN请求包，放行其他包
- CMP类型匹配: – icmp-type ICMP类型 # 可以是字符串、数字代码
"Echo- Request" (代码为8)表示请求 "Echo-Reply" (代码为0)表示回显. "Destination-Unreachable" (代码为3)表示目标不可达 关于其它可用的ICMP 协议类型，可以执行“iptables -p icmp -h”命令，查看帮助信息 iptables -A INPUT -p icmp --icmp-type 8 -j DROP #禁止其它主机ping本机 iptables -A INPUT -p icmp --icmp-type 0 -j ACCEPT #允许本机ping其它主机 iptables -A INPUT -p icmp --icmp-type 3 -j ACCEPT #当本机ping不通其它主机时提示目标不可达 #此时其它主机需要配置关于icmp协议的控制类型为REJECT iptables -A INPUT -p icmp -j REJECT
显式匹配
- 要求以“-m扩展模块"的形式明确指出类型，包括多端口、MAC地址、IP范围、数据包状态等条件
多端口匹配: -m multiport --sport 源端口列表
-m multiport --dport 目的端口列表
iptables -A INPUT -p tcp -m multiport --dport 80,22,21,20,53 -j ACCEPT
iptables -A INPUT -p udp -m multiport --dport 53 -j ACCEPT
IP范围匹配: -m iprange --src-range IP范围
iptables -A FORWARD -p udp -m iprange --src-range 192.168.80.100-192.168.80.200 -j DROP
#禁止转发源地址位于192.168.80.100-192.168.80.200的udp数据包
MAC地址匹配: -m mac --mac-source MAC地址
iptables -A FORWARD -m mac --mac-source XX:XX:XX:XX:XX:XX -j DROP
#禁止来自某MAC地址的数据包通过本机转发
状态匹配: -m state --state连接状态
常见的连接状态:
NEW: 与任何连接无关的，还没开始连接
ESTABLISHED: 响应请求或者已建立连接的，连接态
RELATED: 与已有连接有相关性的( 如FTP主被动模式的数据连接)，衍生态，一般与ESTABLISHED配合使用
INVALID: 不能被识别属于哪个连接或没有任何状态
iptables -A FORWARD -m state --state NEW -p tcp ! --syn -j DROP
# 禁止转发与正常TCP 连接无关的非--syn请求数据包(如伪造的网络攻击数据包)
iptables -I INPUT -p tcp -m multiport --dport 80,22,21,20,53 -j ACCEPT
iptables -A INPUT -p udp -m multiport --dport 53 -j ACCEPT
iptables -A INPUT -p tcp -m state --state ESTABLISHED, RELATED -j ACCEPT
# 对进来的包的状态进行检测。已经建立tcp连接的包以及该连接相关的包允许通过。
7、SNAT原理与应用
SNAT应用环境
- 局域网主机共享单个公网IP地址接入Internet (私有IP不能在Internet中正常路由)
SNAT原理
- 修改数据包的源地址
SNAT转换前提条件
- 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
- Linux网关开启IP路由转发
启动SNAT
临时打开
echo 1 > /proc/sys/net/ ipv4/ip_forward 或 sysctl -W net.ipv4. ip_forward=1
永久打开
vim /etc/sysctl.conf net.ipv4.ip_forward = 1 # 将此行写入配置文件 sysctl -P # 读取修改后的配置
SNAT转换1:固定的公网IP地址
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 j SNAT --to 12.0.0.1 或 iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j SNAT --to-source 12.0.0.1-12.0.0.10 -s 内网IP -o 出站外网网卡 source 外网IP或地址池
SNAT转换2:非固定的公网IP地址(共享动态IP地址)
iptables -t nat -A POSTROUTING -s 192.168.80.0/24 -o ens33 -j MASQUERADE
- 一个I P地址做SNAT转换，一般可以让内网100到200 台主机实现上网
8、DNAT原理与应用
DNAT 应用环境
- 在Internet中发布位于局域网内的服务器，外网客户端访问内网的时候，由于不能用内网IP做目标IP，所以要把内网IP和端口跟外网的IP和端口做映射，所以要做DNAT
DNAT原理
- 修改数据包的目的地址
DNAT转换前提条件
- 局域网的服务器能够访问Internet
- 网关的外网地址有正确的DNS解析记录
- Linux网关开启IP路由转发
vim /etc/sysctl.conf net.ipv4.ip_forward = 1 sysctl -P
配置应用
DNAT转换1:发布内网的Web服务
# 把从ens33进来的要访问web服务的数据包目的地址转换为192.168.80.11 iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to 192.168.80.11 或 iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 80 -j DNAT --to-destination 192.168.80.11 注释： -i ens33（指定入站外网网卡） -d 12.0.0.1（指定外网网卡IP） --to-destination 192.168.80.11（指定内网服务器IP） iptables -t nat -A PREROUTING -i ens33 -p tcp --dport 80 -j DNAT --to 192.168. 80.11-192.168.80.20
DNAT转换2:发布时修改目标端口
#发布局域网内部的OpenSSH服务器，外网主机需使用250端口进行连接 iptables -t nat -A PREROUTING -i ens33 -d 12.0.0.1 -p tcp --dport 250 -j DNAT --to 192.168.80.11:22 #在外网环境中使用SSH测试 ssh -p 250 root@12.0.0.1 yum -y install net-tools #若没有ifconfig 命令可提前使用yum 进行安装 ifconfig ens33
注：使用DNAT时，同时还有配合SNAT使用，才能实现响应数据包的正确返回
- 主机型防火墙主要使用INPUT、OUTPUT链，设置规则时一-般要详细的指定到端口
- 网络型防火墙主要使用FORWARD链，设置规则时很少去指定到端口，一般指定到IP地址或者到网段即可
9、防火墙规则的备份和还原
导出(备份)所有表的规则 iptables-save > /opt/ipt.txt 导入(还原)规则 iptables-restore < /opt/ipt.txt 将iptables规则文件保存在/etc/sysconfig/iptables中，iptables服务启动时会自动还原规则 iptables-save > /etc/sysconfig/iptables systemctl stop iptables #停止iptables服务会清空掉所有表的规则 systemctl start iptables #启动iptables服务会自动还原/etc/sysconfig/iptables中的规则
10、Linux中的抓包命令tcpdump
tcpdump tcp -i ens33 -t -s 0 -C 100 and dst port ! 22 and src net 192.168.1.0/24 -w ./target.cap
tcp |
ipicmparprarp和tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型 |
| -i ens33 | 只抓经过接口ens33的包 |
| -t | 不显示时间戳 |
| -s 0 | 抓取数据包时默认抓取长度为68字节。加上-s0后可以抓到完整的数据包 |
| -c 100 | 抓取数据包时默认抓取长度为68字节。加上-s0后可以抓到完整的数据包 |
| dst port ! 22 | 不抓取目标端口是22的数据包 |
| src net 192.168.1.0/24 | 数据包的源网络地址为192.168.1.0/24 |
| -w ./target.cap | 保存成cap文件，方便用ethereal (即wireshark)分析地址，用来做SNAT。相当于内网通过路由器NAT转换功能实现内网主机通过一个公网IP地址上网。 |
