关于网络层协议，你需要知道的！！！

想必大家都了解OSI七层参考模型，而他每一层的作用和意义什么呢？
这一篇文章我就带大家更加深入的了解OSI七层参考模型网络层的协议。



一. 网络层

　　网络层在数据传输中的功能

• 　　　　定义了基于IP协议的逻辑地址
• 　　　　连接不同的媒介类型
• 　　　　选择数据通过网络的最佳路径

二.  IP数据包格式

版本（4） [版本字段]	首部长度（4） [ IP包头部长度]	优先级与服务类型（8）	总长度（16） [IP数据总长度]
标识符（16）			标志（3）	段偏移量（13） [上层数据到IP层会被分片]
TTL（8） [生命周期字段]	协议号 （8） [协议字段 ]		首部校验和（16）
源地址（32）
目标地址（32）
可选项
数据



三. ICMP协议介绍

　　ICMP协议功能



　　　　　ICMP是一个“错误侦测与回馈机制”



　　　　　通过IP数据包封装的



　　　　　用来发送错误和控制消息

　　

　　ICMP协议的封装　　　　　

　　　　　ICMP协议属于网络层协议

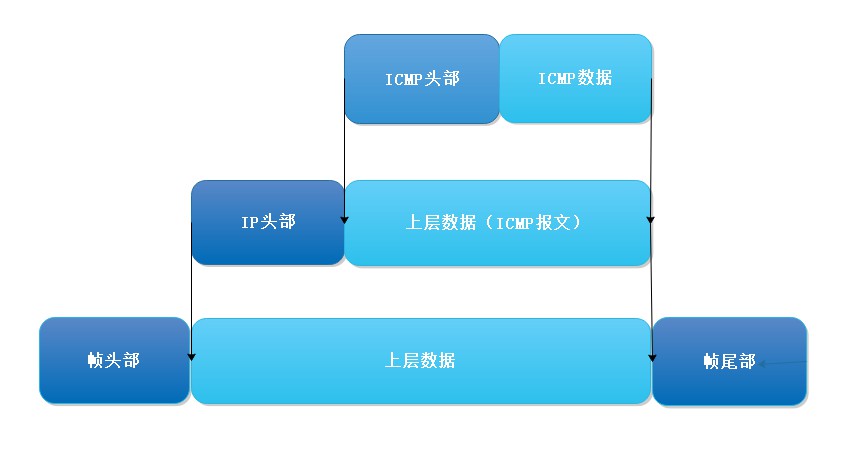

　　　　　ICMP数据的封装过程

 　　Ping命令

 　　　Ping命令的基本格式

　　　　　　C:  \> [ -t ] IP_Address|target_name   指定的计算机直到中断。

　　　　　　C:  \> [ - l 字节数] IP_Address|target_name 指定的计算机直到中断。

　　　　　　C:  \> [ -a ] IP_Address|target_name  将地址解析为计算机名。

　　　　　　C:  \> [ -i ] IP_Address|target_name  将地址解析为计算机名。







　　　下面我就带大家实际操作一下Ping命令操作

　　　　　 1.win+r输入cmd

　　　　　 2.打开命令提示符

　　　　　 3.按照格式要求ping一个IP地址

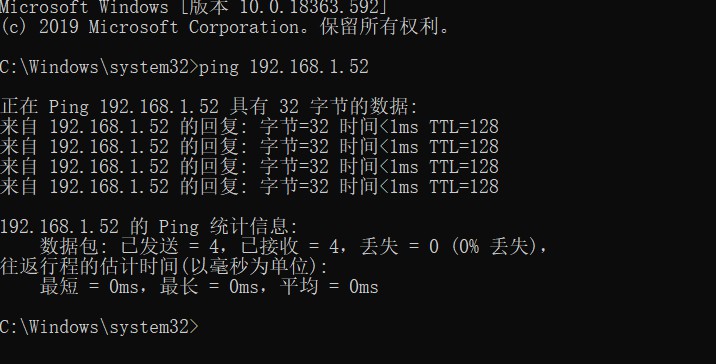

　　　Ping命令返回的信息 如下所示：



　　　　





　　　　Ping命令的参数

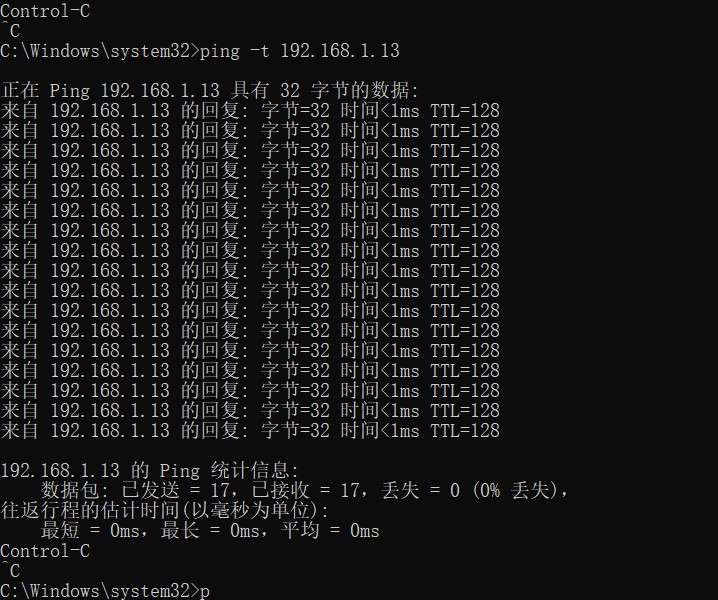

　　　　　　　  -t 参数会一直不停的执行Ping命令

　　　　　　　所以我们可以用Ctrl+C中断Ping命令

　　　　　　　一般是在 调试故障或需进行持续连通性测试时使用



　

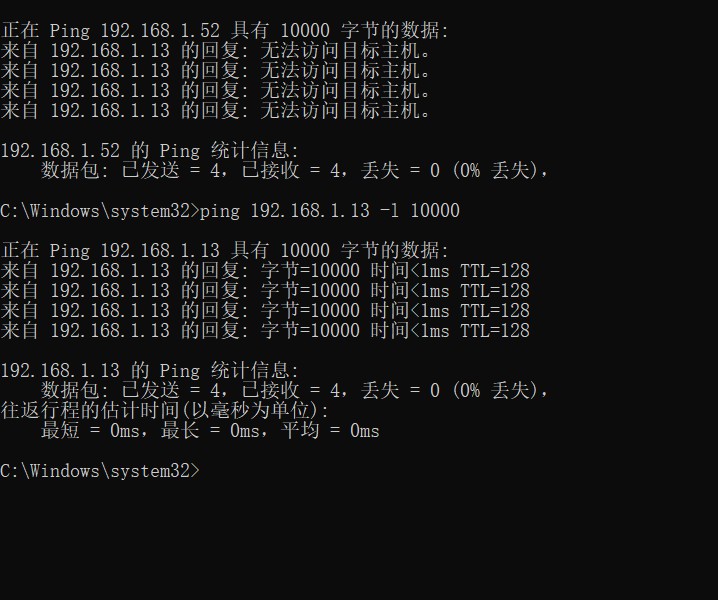

　　　　　　　-l 参数可设定Ping包的大小

　　　　　　　可用于简单测试通信质量



小结：通过以上的内容我们已经了解到IP数据包的格式、ICMP有何作用和一些基础Ping命令的使用方法





局域网中主机的通信是靠IP地址和MAC地址来进行的，所以ARP协议就此登场。下面就给大家介绍介绍ARP协议。

四. ARP协议介绍



　　什么是ARP协议

　　　　　Address Resolution Protocol，地址解析协议

　　　　　将一个已知的的IP地址解析成MAC地址

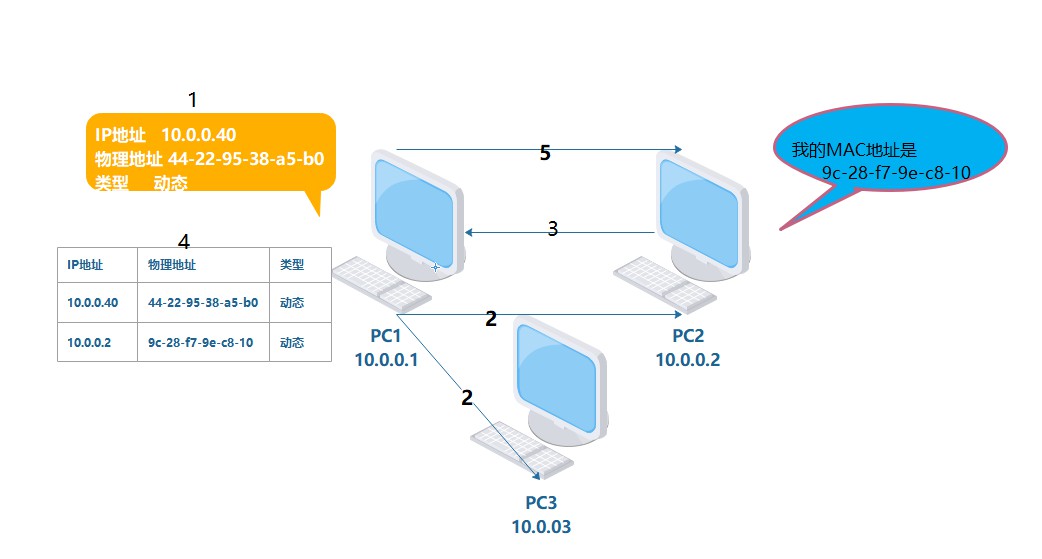

　　ARP协议流程

　　　　　PC1发送数据给PC2，查看缓存表有没有PC2的MAC地址

　　　　　PC1发送ARP请求（广播）

　　　　　所有主机收到ARP请求消息

　　　　　　PC2回复ARP应答（单播）

　　　　　　其他主机丢弃

　　　　　PC1将PC2的MAC地址保存到缓存中，发送数据



　　ARP相关命令

　　　　　Cisco系统中的ARP命令

　　　　　　查看ARP缓存表

　　　　　　　　Router#show arp

　　　　　　清除ARP啊缓存

　　　　　　　　Router#clear arp-cache

　　　　　　ARP绑定

　　　　　　　　Router(config)#arp ip-address mac-address arpa

　　　　　Windows系统中的ARP命令

　　　　　　　　Arp -a ：查看ARP缓存表

　　　　　　　　Arp -d ：清除ARP缓存

　　　　　　　　ARP绑定

五. ARP攻击原理

　　ARP原理演示

　　　　　需求分析

　　　　　　　　对等网的环境

　　　　　　　　PC1和PC2第一次通信

　　　　　实现步骤

1. 1. 1. 　　使用ipcinfig /all 查看PC1和PC2地址
      2. 　　用 ARP -a 查看ARP缓存表
      3. 　　在PC1上 Ping  PC2之后，再用 ARP -a查看ARP缓存表

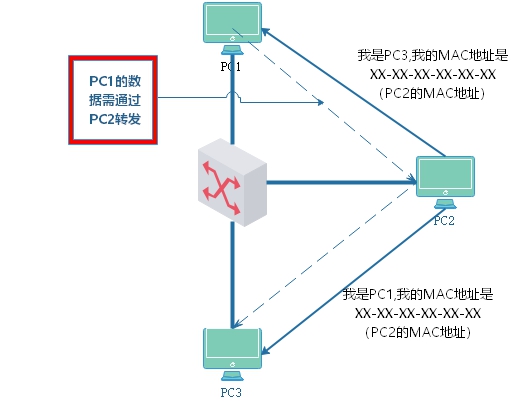

　　　　　ARP攻击原理

　　　　　　　　　欺骗其他所有计算机

　　　　　　　　　欺骗被攻击计算机

　　　　　ARP欺骗网关



　　　　　



　　　　ARP欺骗主机



六.ARP故障处理

　　绑定ARP

　　　　　在主机和网关设备上绑定ARP

　　　　　主机绑定ARP

　　　　　　　　netsh interface ipv4 show neighbors

　　　　　　　　Netsh interface ipv4 set neighbors 11 10.0.0.178 00-1a-e2-df-07-41

　　　　　网关路由器绑定ARP

　　　　　　　　Router(config)#arp 10.0.0.95 0013.240a.b219.arpa f0/0

　　　　　交换机绑定ARP

　　　　　　　　Switch(config)#arp 10.0.0.12 90fb.a695.4445 apra f0/2

　　　　　　　　Switch(config)#arp 10.0.0.178 001a.e2df.0741 apra f0/1

　　　　　　　　Switch(config)#arp 10.0.0.99 0013.240a.b219 apra f0/3

　　使用ARP防火墙，自动抵御ARP欺骗

　　　　　　　　在主机B上开启ARP防火墙

　　　　　　　　在主机A上开启长角牛网络监控机，模拟ARP病毒发作

　　　　　　　　查看ARP防火墙统计数据的变化

　　　　　　　　在主机B上测试与网关的连通性
