cad2020 电气版 符号库 问题

分2步

第一步 指定图形菜单

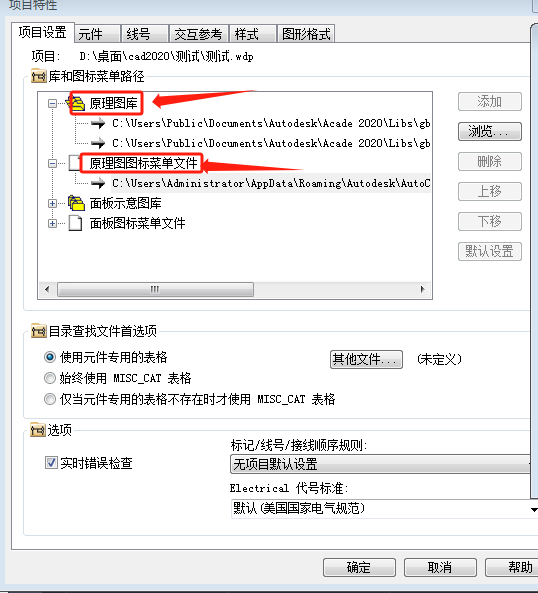

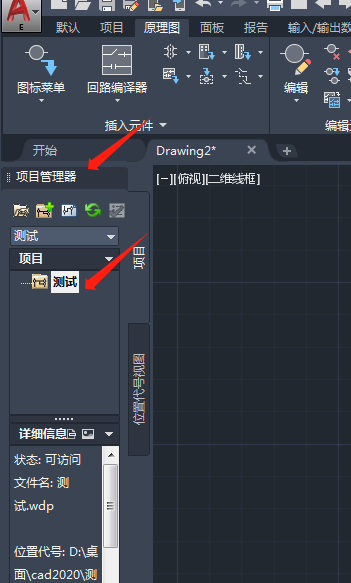

项目管理器 你的项目 右键 点击最下方 特性

看下方 原理图菜单文件夹

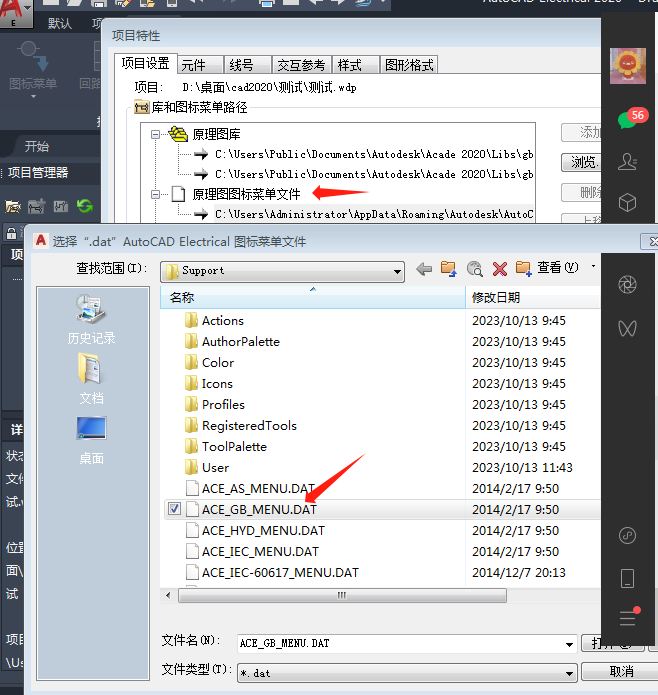

先改菜单  因为自带的就有。在右边的浏览  点开 选择ACE GB 自己看图



第二部 指定符号库

项目》特性》符号库改为：

　　2.1  GB库在 英文默认文件夹位置在C:\Autodesk\AutoCAD_Electrical_2020_English_Win_64bit_dlm\x64\AcadeContent\PF\Root\Acade\LibZips

　　选择 GB2 解压，放到 C:\Users\Public\Documents\Autodesk\Acade 2020\Libs 中

　　2.2项目》特性》符号库改为：上面这个文件夹地址。里面还有个-1 文件夹，所以要添2行  也就是添加2次哦。
