内存对齐规则

要进行内存对齐，要先确定有效对齐值（也叫对齐单位）、偏移量才能进行计算，具体可以分为下面3个部分：

1、有效对其值

有效对齐值（对齐单位）：是给定值#pragma pack(n) 与 结构体中最长数据类型长度，两者中较小的那个。



2、偏移量

偏移量可以简单的理解为：起始点到数据本身开始点之间的距离。具体为，结构体第一个成员的偏移量是0（起始点与数据本身开始点是同一个点），以后每个成员相对于结构体首地址的偏移量都是 该成员大小与有效对齐值中较小那个 的整数倍，如有需要编译器会在成员之间加上填充字节。



3、计算总大小

结构体的总大小为 有效对齐值 的整数倍，如有需要编译器会在最末一个成员之后加上填充字节。





下面给出几个例子以便于理解：

//32位系统
#include<stdio.h>
#pragma pack(4)

struct
{
    int E;
    char T1;
    char T2;
}L1;

struct{
    char T1;
    int E;
    char T2;
}L2;

struct{
    char T1;
    char T2;
    int E;
}L3;

int main()
{
    printf("%d\n",sizeof(L1));  // 输出8
    printf("%d\n",sizeof(L2));  // 输出12
    printf("%d\n",sizeof(L3));  // 输出8
    return 0;
}

根据上面介绍的规则来分析一下L1、L2、L3的size大小，下面以为L1为例。

1）先确定L1的有效对齐值，#pragma pack(4)设置大小为4，L1结构体中最长数据类型长度是4（int型），有效对齐值为4。

2）逐个计算偏移量与数据大小，第一个偏移量是0，int类型大小是4，目前总大小为4。第二个成员是char类型，它与有效对齐值4相比，char是较小的，偏移量是char的整数倍（char的size是1，即1的整数倍），只需要把前面int类型偏移出来就行。因此，目前总大小为5。第三个成员也是char，偏移量是char的整数倍，只需要把前面int+char的大小偏移出来即可，所以总大小是6。

3）结构体总大小是有效对其值的整数倍，因此L1的大小需要是4的倍数，6不是4的倍数，所以要补充2个字节，总大小为8字节。

L1内存分布



L2中，第二个成员的偏移量是int，4的倍数，所以要填充3个字节+1个char，第三个成员的偏移量是char，1的倍数，要偏移出 填充3个字节 + 1个char + 1个int 一共8字节。目前总大小是9，9不是4的倍数，需要填充3个字节，最后总大小为12。

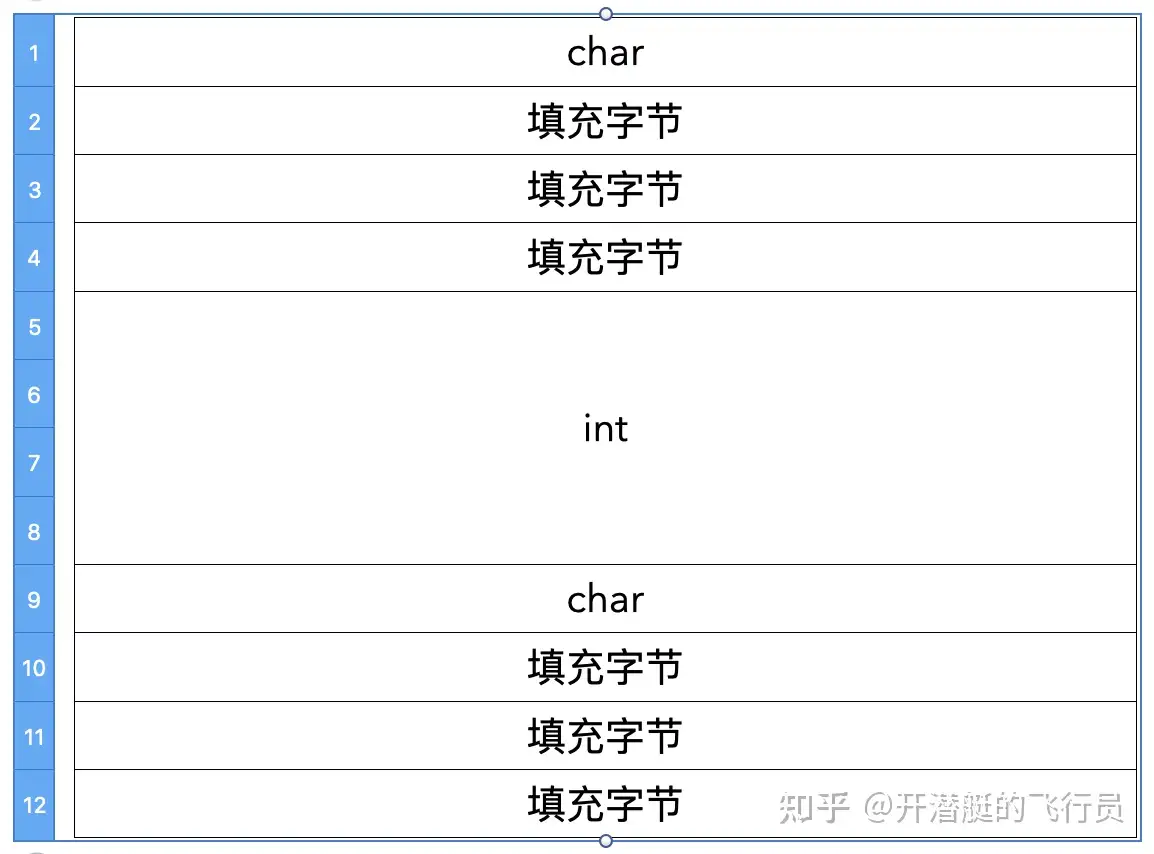

L2的内存分布

L3大小为8，大家可以自己计算一下。
