7.交换机的作用和工作原理

1.交换机的作用

  联通同一个网段的设备
  局域网的网络连接
  根据mac地址通信
  分割冲突域,实现双工通信(交换机有矩阵背板,每一个端口到另一个端口都是一个独立的冲突域(一个端口到另一个端口有独立的线路))
2.交换机的工作原理


1. 初始化状态, 交换机mac地址表什么都没有

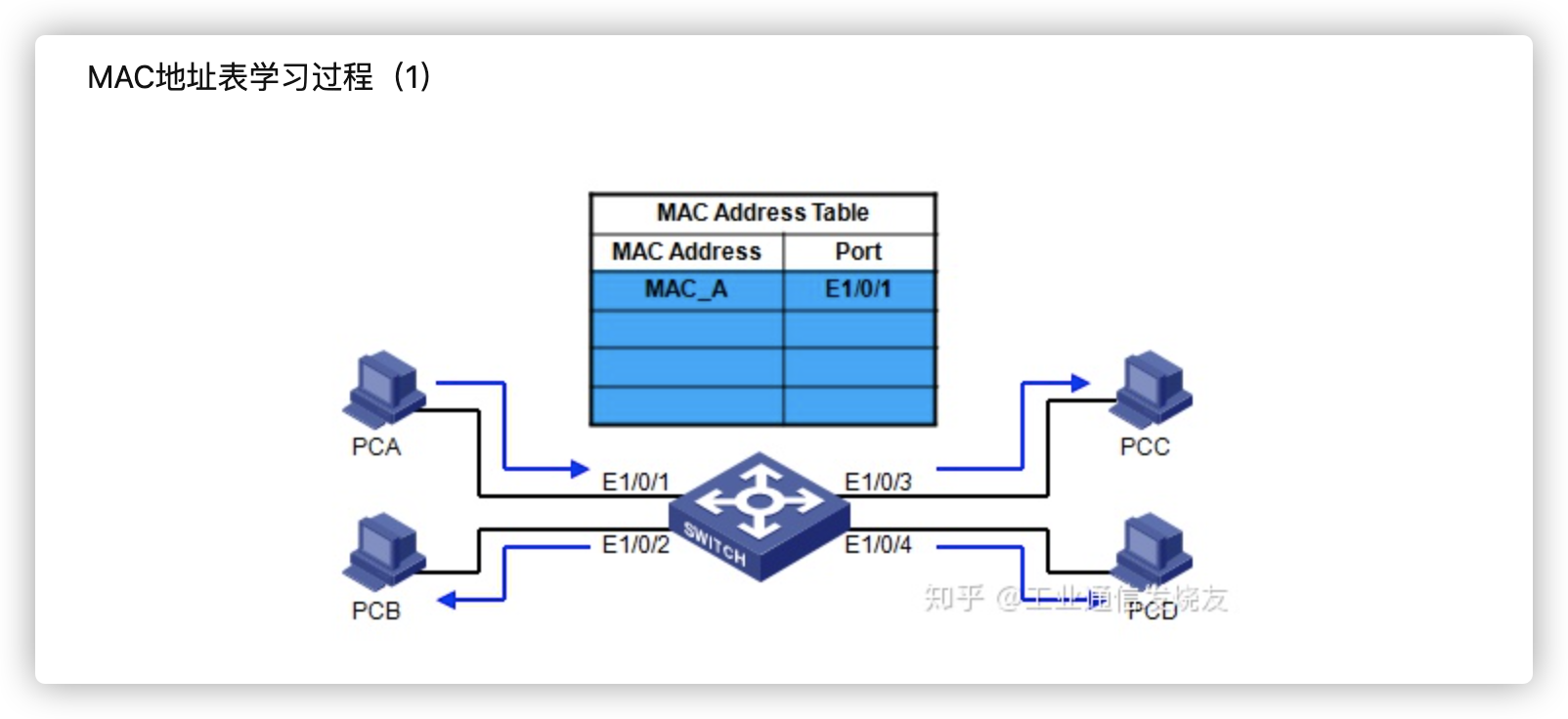

2. mac地址学习-- 数据包的 源mac 和交换机对应端口 记录
3.广播未知帧,除了接口数据的源端口以外的端口进行广播,如果存在则记录mac地址和交换机端口的对应关系,没有回应则丢弃数据包
4. 进行单薄通信
PS: 交换机的mac地址表 ,老化时间是300ms
查看本机mac地址
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]display bri
[Huawei]display bridge mac-ad
[Huawei]display bridge mac-address
System bridge MAC address: 4c1f-ccf1-3041
查看mac地址表

[Huawei]display mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID
               VSI/SI                                              MAC-Tunnel
-------------------------------------------------------------------------------
5489-985f-4192 1           -      -      GE0/0/1         dynamic   0/-
5489-981a-0294 1           -      -      GE0/0/3         dynamic   0/-
5489-98d9-1cda 1           -      -      GE0/0/2         dynamic   0/-
5489-982e-08dc 1           -      -      GE0/0/3         dynamic   0/-
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 4

3.交换机广播域

广播的范围就是一个广播域
交换机的所有端口都属于一个广播域,这个广播域是 vlan1

4.lldp 邻居发现协议

sys
lldp enable  # 开启lldp 服务

<lldp enable>dis lldp neighbor brief

Local Intf   Neighbor Dev             Neighbor Intf                 Exptime
# 本机端口  所连接的设备名称    所连接设备的端口          过期时间
GE0/0/3      l2                              GE0/0/1                           90

5.接口的工作模式配置

[l2]interface g0/0/1
[l2-GigabitEthernet0/0/1]undo negotiation auto  # 关闭自动模式
[l2-GigabitEthernet0/0/1]duplex half  |full    #切换工作模式,千兆速率不能改为半双工
[l2-GigabitEthernet0/0/1]speed 100 |1000 #手动更改端口速率
相连的两个设备端口速率如果手动调整就都要调整,否则会发生数据丢失
