滤波电容工作机理

滤波有两方面作用：1、滤除电气信号进出设备时的传导噪声；2、集成芯片的输出状态变化或其他原因会导致芯片供电电源产生一定的噪声，影响芯片本身或其它芯片正常工作。下面分析滤波电容的作用：

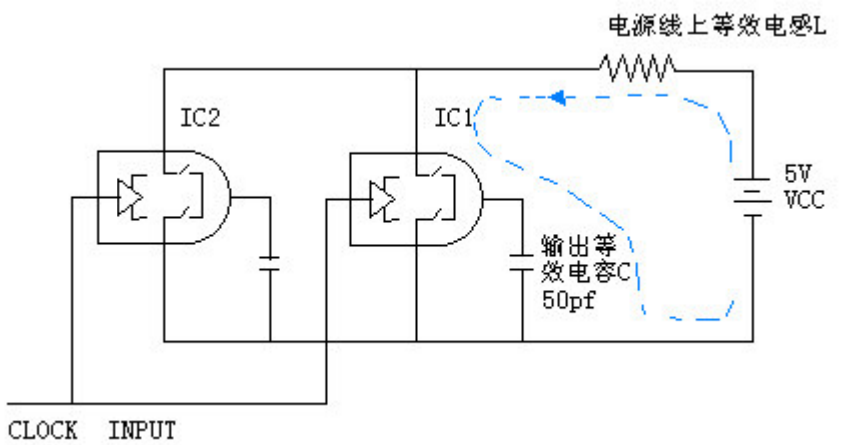

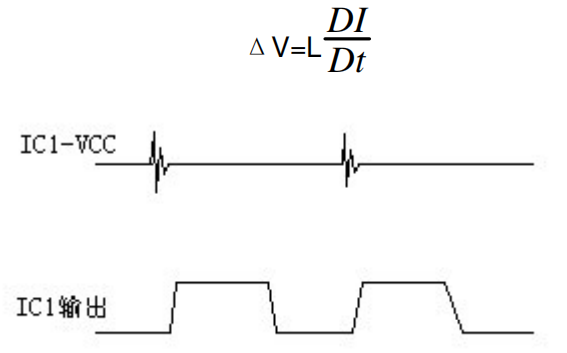

当IC1的输出由0变为1时，需要电源VCC对电容C充电（dI）来实现，电源供电回路上对于充电电流存在等效电感L，当电流变化时，就会在等效电感L上产生电压ΔV，对VCC产生影响

ΔV一方面使电路功能受影响，另一方面会成为辐射源，使单板的辐射增大，改善措施是采用滤波电容，改进后的电路为：

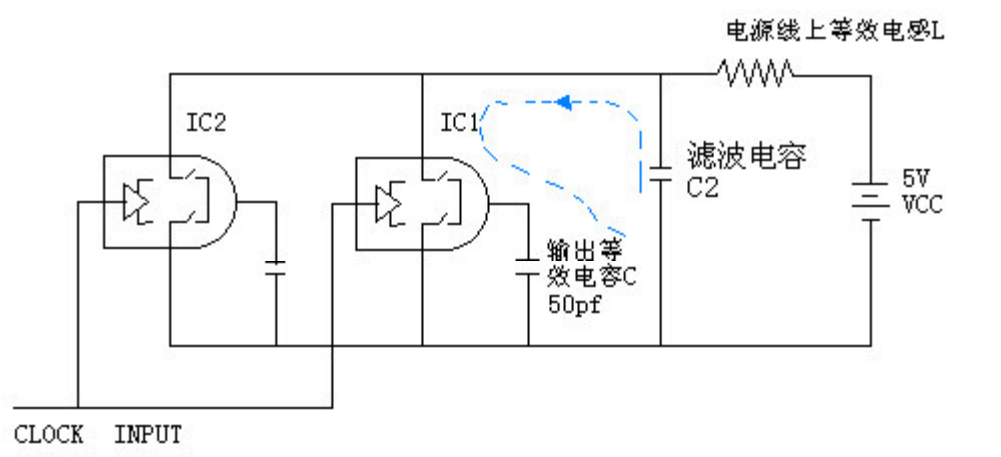

此时当IC由0到1变化时，不再是通过VCC提供dI，而是通过滤波电容C2的放电来提供所需要的瞬时电流，这样就可以避免电源线上的等效电感L而引起的电源噪声（同样可以解释为什么滤波电容要靠近输入输出引脚放置）
补充：（大电容能够滤除低频噪声，小电容能够滤除高频噪声。电源纹波带宽一般设置在20MHz，如100nf电容在1MHz频率下容抗约为1.6Ω，10uf电容在10 kHz 时，容抗约为 1.6Ω，因此采用一大一小电容并联的方式，能够在较宽频率范围给噪声提供低阻抗路径，防止影响其它电路）
