UML核心元素（五）——关系

•  关联关系（不同类对象之间的结构关系，描述了某个对象在一段时间内一直“知道”另一个对象的存在，如A保存了B的ID，所以为了区分相互“知道”和单向的“知道”关系，所以出现了带箭头的关联关系）

• 依赖关系（两个实例之间的临时关系，一个对象的修改会导致另一个对象的修改，除了表达“知道”关系还会表达“使用”其他对象属性或方法的关系）
• 依赖分为单向依赖双向依赖，但是应该杜绝使用双向依赖。

• 扩展关系（带箭头虚线加版型《extends》）
• 特别用于在用例模型中向基本用例的某个扩展中加入扩展用例
• 扩展表示的是“可选”不是必须，没有基本用例扩展用例不能单独存在

• 包含关系（带箭头虚线加版型《include》）
• 特别用于用例模型，说明在执行基本用例的实例过程中插入的行为段。
• 包含用例总是带有抽象性质
• 包含用例应当用在概念模型中，用在业务模型中也可以接受。
• 没有包含用例，基本用例不完整，没有基本用例，包含用例不能单独存在。
• 如去银行取钱，修改密码，转帐，都应该先核对帐号密码，所以核对帐号就可以作为包含用例。所以包含用例也就在此处有了可以重用的意义。

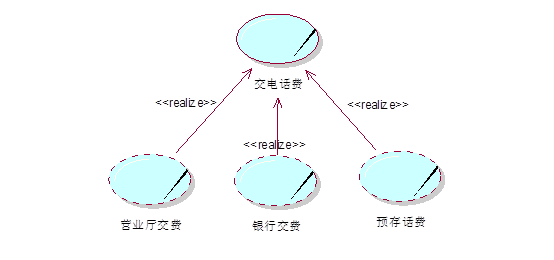

• 实现关系（带空心箭头虚线表示）
• 特别用于在用例模型中连接用例和用例实现

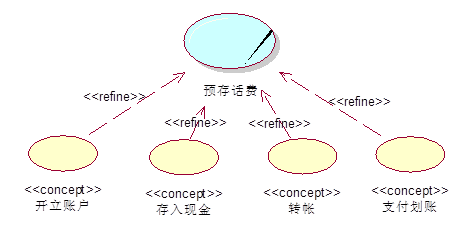

• 精化关系
• 设计类是精化分析类来的

•  泛化关系（A继承自B）

• 聚合关系（人员聚合到部门上，表达整体由部分构成，整体和部分不是强依赖）

• 组合关系（直线加实心菱形表示，UML没有该图形，采用带箭头的空心菱形表示，箭头指向组合子对象，整体部分强依赖）
