04 Hadoop思想与原理

1.用图与自己的话，简要描述Hadoop起源与发展阶段。

Hadoop之父
Doug Cutting

1. Hadoop最早起源于lucene下的Nutch。Nutch的设计目标是构建一个大型的全网搜索引擎，包括网页抓取、索引、查询等功能，但随着抓取网页数量的增加，遇到了严重的可扩展性问题——如何解决数十亿网页的存储和索引问题。
2. 2003年、2004年谷歌发表的三篇论文为该问题提供了可行的解决方案。
   ——分布式文件系统（GFS），可用于处理海量网页的存储
   ——分布式计算框架MAPREDUCE，可用于处理海量网页的索引计算问题。
   ——分布式的结构化数据存储系统Bigtable，用来处理海量结构化数据。
3. Doug Cutting基于这三篇论文完成了相应的开源实现HDFS和MAPREDUCE，并从Nutch中剥离成为独立项目HADOOP，到2008年1月，HADOOP成为Apache顶级项目(同年，cloudera公司成立)，迎来了它的快速发展期。

为什么叫Hadoop? Logo为什么是黄色的大象？

狭义上来说，Hadoop就是单独指代Hadoop这个软件（HDFS+MAPREDUCE）
广义上来说，Hadoop指代大数据的一个生态圈（Hadoop生态圈），包括很多其他的软件。

Hadoop的历史版本介绍

0.x系列版本：Hadoop当中最早的一个开源版本，在此基础上演变而来的1.x以及2.x的版本
1.x版本系列：Hadoop版本当中的第二代开源版本，主要修复0.x版本的一些bug等
2.x版本系列：架构产生重大变化，引入了yarn平台等许多新特性

Hadoop的模块组成

1、HDFS：一个高可靠、高吞吐量的分布式文件系统。
(海量数据的存储)
HDFS集群包括，NameNode和DataNode以及Secondary Namenode。

2.对比操作三个文件系统：分别用命令行与窗口方式查看windows,Linux和Hadoop的文件系统的用户主目录。





2.用图与自己的话，简要描述名称节点、第二名称节点、数据节点的主要功能及相互关系。

主要功能



1. NameNode

NameNode管理HDFS文件系统的命名空间，它维护文件系统树及树中的所有文件和目录。同时NameNode也负责这些文件和目录的打开、关闭、移动和重命名等操作。而实际文件数据的操作是由DataNode负责。

当Client端发起请求，该请求首先会到达NameNode，NameNode分析请求，然后告诉Client该去哪个DataNode上找什么位置的数据块。得到消息后的Client会直接和DataNode进行交互。

NameNode中元数据种类有：

（1）文件名目录及它们的层级关系；（2）文件目录的所有者及其权限；（3）每个文件块的名称及文件有哪些块组成。

需要注意的是，NameNode保存的元数据信息并不包含每个数据块的位置信息，只包含块的名称及文件由哪些块组成。块的位置信息会在NameNode每次重启时从DataNode获取，并且NameNode通过心跳机制和DataNode保持通信，实时监控文件系统是否在正常运行。

2. DataNode

DataNode运行在slave节点上，也称为工作节点。它负责存储数据块，也负责为Client端提供读写服务，同时还接收NameNode指令，进行创建、删除和复制等操作。DataNode还通过心跳机制定期向NameNode发送所存储文件块列表信息。并且DataNode还和其他DataNode节点通信，复制数据块已达到冗余的目的。

3. SecondaryNameNode

NameNode元数据信息存储在FsImage中，NameNode每次重启后会把FsImage读取到内存中，在运行过程中为了防止数据丢失，NameNode的操作会被不断的写入本地EditLog文件中。

当检查点被触发，FsImage会把EditLog文件中的操作应用一遍，然后把新版的FsImage写回磁盘中，删除EditLog文件中旧的事务信息。检查点有两种触发机制：（1）按秒为单位的时间间隔触发（dfs.namenode.checkpoint.period）；（2）达到文件系统累加的事务值触发（dfs.namenode.checkpoint.txns）。

FsImage和EditLog文件的合并就用到了SecondaryNameNode组件，它的工作过程如下：

（1）合并之前通知NameNode把所有操作写入新的EditLog文件中，并将其命名为edits.new；

（2）SecondaryNameNode从NameNode处请求合并FsImage和EditLog；

（3）SecondaryNameNode把FsImage和EditLog合并为新的FsImage文件；

（4）NameNode从SecondaryNameNode获取合并好的新的FsImage并将旧的替换掉，并把EditLog用（1）中创建的edits.new替换。

（5）更新Fstime中的检查点。



相互关系

1）SencodaryNameNode也是在一定条件下才会触发checkpoint（合并）操作，将文件的元数据加载合并，重新传递到namenode节点

2）SecondaryNameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否检查结果。

2）DataNode启动后向NameNode注册，通过后，周期性（1小时）的向NameNode上报所有的块信息。

3）心跳是每3秒一次，心跳返回结果带有NameNode给该DataNode的命令如复制块数据到另一台机器，或删除某个数据块。如果超过10分钟没有收到某个DataNode的心跳，则认为该节点不可用。





3.分别从以下这些方面，梳理清楚HDFS的 结构与运行流程，以图的形式描述。

• 客户端与HDFS
• 客户端读
• 客户端写
• 数据结点与集群
• 数据结点与名称结点
• 名称结点与第二名称结点
• 数据结点与数据结点
• 数据冗余
• 数据存取策略
• 数据错误与恢复













4.梳理HBase的结构与运行流程，以用图与自己的话进行简要描述。

• Master主服务器的功能
• Region服务器的功能
• Zookeeper协同的功能
• Client客户端的请求流程
• 与HDFS的关联

1).架构图

2).HMaster
监控RegionServer
处理RegionServer故障转移、处理源数据变更
处理region的分配与移除
空闲时进行数据的负载均衡
通过ZK发布自己的位置给客户端连接

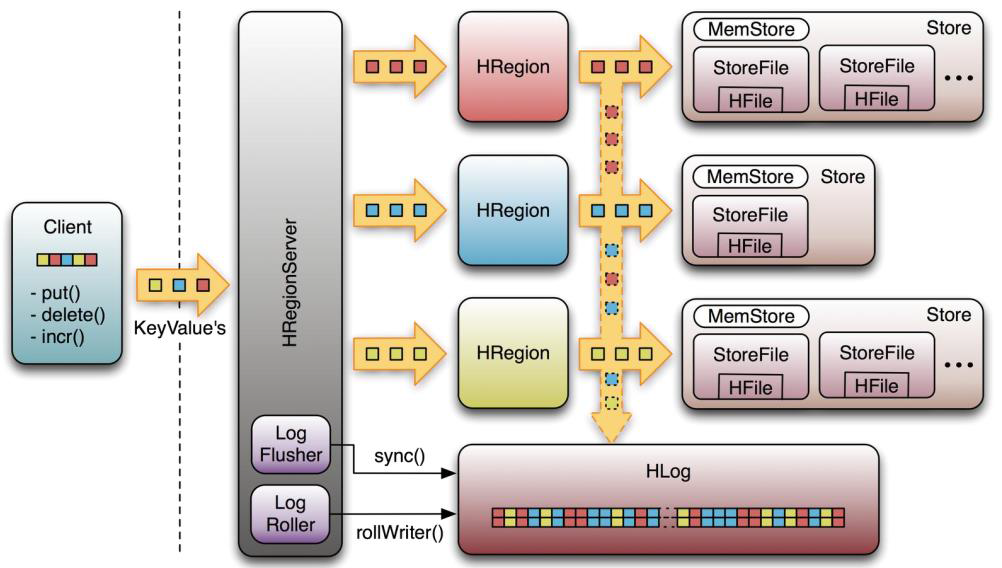

3).RegionServer
负责与hdfs交互，存储数据到hdfs中
处理hmaster分配的region
刷新缓存到hdfs
维护hlog
执行压缩
处理region分片
处理来自客户端的读写请求
4).Client
Client包含了访问Hbase的接口
维护对应的cache来加速Hbase的访问，比如MATE表的元数据信息
5).Zookeeper
Zookeeper主要负责master的高可用
RegionServer的监控
元数据的入口以及集群配置的维护工作。
6).HDFS
HDFS为Hbase提供最终的底层数据存储服务，同时为HBase提供高可用（Hlog存储在HDFS）的支持，具体功能概括如下：



5.完整描述Hbase表与Region的关系，三级寻址原理。

在Hbase中存在一张特殊的meta表,其中存放着HBase的元数据信息,包括,有哪些表,表有哪些HRegion,每个HRegion分布在哪个HRegionServer中。meta表很特殊，永远有且仅有一个HRegion存储meta表，这个HRegion存放在某一个HRegionServer中，并且会将这个持有meta表的Region的HRegionServer的地址存放在Zookeeper中meta-region-server下。



6.理解并描述Hbase的三级寻址。

所以当在进行HBase表的读写操作时，需要先根据表名 和 行键确 定位到HRegion，这个过程就是HRegion的寻址过程。
HRgion的寻址过程首先由客户端开始，访问zookeeper 得到其中meta-region-server的值,根据该值找到唯一持有meta表的HRegion所在的HRegionServer,得到meta表,从中读取真正要查询的表和行键 对应的HRgion的地址,再根据该地址,找到真正的操作的HRegionServer和HRegion,完成HRgion的定位,继续读写操作.

客户端会缓存之前已经查找过的HRegion的地址信息,之后的HRgion定位中,如果能在本地缓存中的找到地址,就直接使用该地址提升性能。

图解:





7.通过HBase的三级寻址方式，理论上Hbase的数据表最大有多少个Region？

如果一台RegionServer存储12T数据，那按照单Region为10G计算，就会分裂出400个Region，很显然不合理。此时就需要调整参数hbase.hregion.max.filesize，将此值适度调大，调整为20G或者30G。而实际上当下单台物理机所能配置的硬盘越来越大，比如36T已经很普遍，如果想把所有容量都用来存储数据，依然假设一台RegionServer上分布100个Region，那么每个Region的 大小将会达到可怕的120G，一旦执行Compaction将会是一个灾难。
然而随着硬件成本的不断下降，单台RegionServer可以轻松配置40T＋的硬盘容量，如果按照上述说法，越来越多的硬盘其实只是’镜中月，水中花’。社区也意识到了这样的问题，在当前Region的概念下提出了Sub-Region的概念，可以简单理解为将当前的Region切分为很多逻辑上小的Sub-Region。Region还是以前的Region，只是所有之前以Region为单位进行的Compaction将会以更小的Sub-Region粒度执行。这样，单Region就可以配置的很大，比如50G、100G，此时单台RegionServer上也就可以存储更多的数据





8.MapReduce的架构，各部分的功能，以及和集群其他组件的关系。

同HDFS一样，Hadoop MapReduce也采用了Master/Slave（M/S）架构，主要有以下几个组件构成：Client、JobTracker、TaskTracker和Task。

1）Client：

用户编写的Mapreduce程序通过Client提交到JobTracker端；同时，用户可通过Client提供的一些接口查看作业运行状态。在Hadoop内部用“作业”（Job）表示Mapreduce程序。一个Mapreduce程序可对应若干个作业，而每个作业会被分解成若干个Mapreduce任务（Task）。

2）JobTracker：

JobTracker主要负责资源监控和作业调度。JobTracker监控所有TaskTracker与作业的健康状况，一旦发现失败情况后，会将 相应的任务转移到其他节点；同时，JobTracker会跟踪任务的执行进度、资源使用量等信息，并将这些信息告诉任务调度器，而调度器会在资源出现空闲时，选择合适的任务使用这些资源。在hadoop中，任务调度器是一个可插拔的模块，用户可以根据自己的需要设计相应的调度器。

3）TaskTracker：

TaskTracker会周期性的通过Heartbeat将本节点上资源的使用情况和任务的运行进度汇报给JobTracker，同时接收JobTracker发送过来的命令并执行相应的操作（如启动新任务、杀死任务等）。TaskTracker使用“slot”等量划分本节点上的资源量。“slot”代表计算资源（CPU、内存等）。一个Task获取到一个slot后才有机会运行，而Hadoop调度器的作用就是将各个TaskTracker上空闲slot分配给Task使用。slot分为Map slot和Reduce slot两种，分别供Map Task和Reduce Task使用。TaskTracker通过slot数目（可配置参数）限定Task的并发度。

4）Task：

Task分为Map Task和Reduce Task两种，均由TaskTracker启动。从上篇HDFS文档中知道，HDFS以固定大小的block为基本单位存储数据，而对于Mapreduce而言，其处理单位是split。split是一个逻辑概念，它只包含一些元数据信息，比如数据起始位置、数据长度、数据所在节点等。它的划分方法完全由用户自己决定。但需要注意的是，split的多少决定了Map Task的数目，因为每个split会交由一个Map Task处理。

Map Task执行过程：先将对应的split迭代解析成一个个key/value对，依次调用用户自定义的map（）函数进行处理，最终将临时结果存放到本地磁盘上，其中临时数据被分成若干个partition,每个partition 将被一个Reduce Task处理。

Reduce Task执行过程：该过程分为三个阶段①从远程节点上读取Map Task中间结果（称为“Shuffle阶段”）；②按照key对key/value对进行排序（称为“Sort阶段”）；③依次读取，调用用户自定义的reduce（）函数处理，并将最终结果存到HDFS上（称为“Reduce阶段”）。

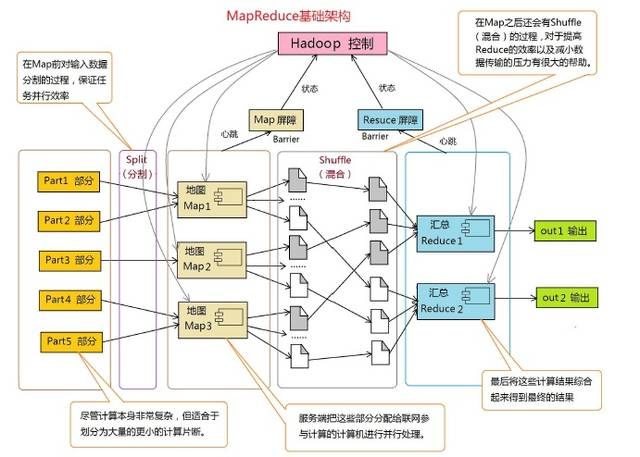

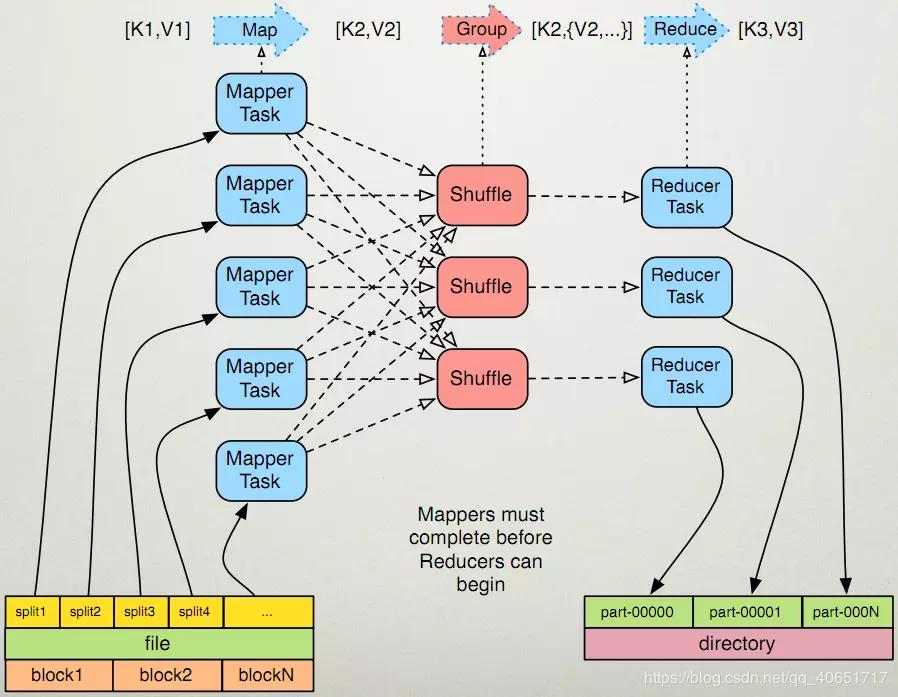

9.MapReduce的工作过程，用自己的例子，将整个过程梳理并用图形表达出来。
