Cisco私有协议VTP

实验名称：VTP

1.实验需求：在同一个VTP域内的交换机间自动同步VLAN配置信息，减少手动逐台配置的工作量。

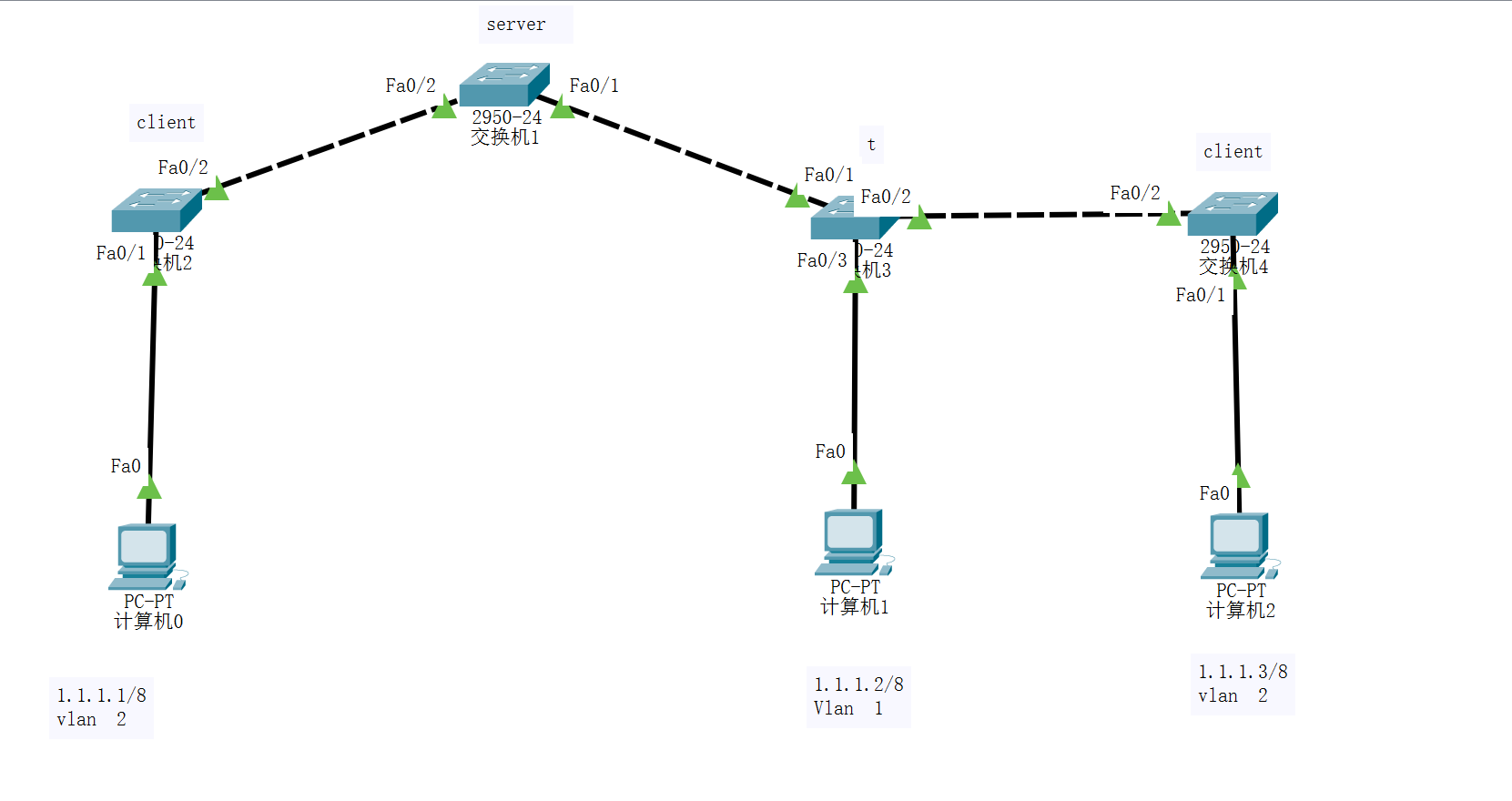

2.实验拓扑图

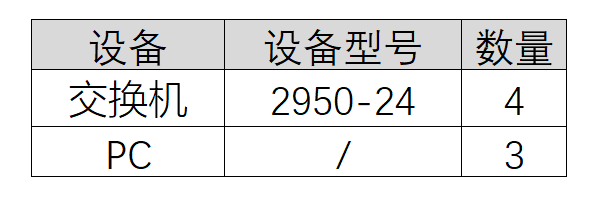

3.实验设备

4.配置步骤<要有命令和截图>

‌ ‌步骤1：给PC配置IP地址

步骤2：进入全局配置模式‌

Switch> enable                  #进入特权模式
Switch# configure terminal      #进入全局配置模式

‌步骤3：交换机配置

PS：交换机与交换机相连的接口配置为trunk模式，交换机与PC连接的接口设置为access模式，并加入对应的Vlan

交换1

Switch(config)#interface FastEthernet0/1

Switch(config)#Switch(config-if)# switchport mode trunk

interface FastEthernet0/2

Switch(config-if)# switchport mode trunk

Switch(config)#vtp mode server #配置vtp模式

Switch(config)#vtp domain 123 #配置vtpy域，交换机处于相同的域，server才能下发Vlan配置

Switch(config)#Vlan 2 #创建Vlan 2，下发Vlan 2给client

交换机2

Switch(config)#interface FastEthernet0/1

Switch(config)#Switch(config-if)# switchport access vlan 2

interface FastEthernet0/2

Switch(config-if)# switchport mode trunk

Switch(config)#vtp mode client #配置vtp模式

Switch(config)#vtp domain 123 #配置vtpy域，交换机处于相同的域

交换机3

Switch(config)#interface FastEthernet0/1

Switch(config)#Switch(config-if)# switchport mode trunk

interface FastEthernet0/2

Switch(config-if)# switchport mode trunk

Switch(config)#vtp mode transparent #配置vtp模式为透明模式，只转发，

Switch(config)#vtp domain 123 #配置vtpy域，交换机处于相同的域

Switch(config)#Vlan 2 #创建Vlan 2

Switch(config-vlan)#name vlan2sw3 #命名为Vlan2sw3

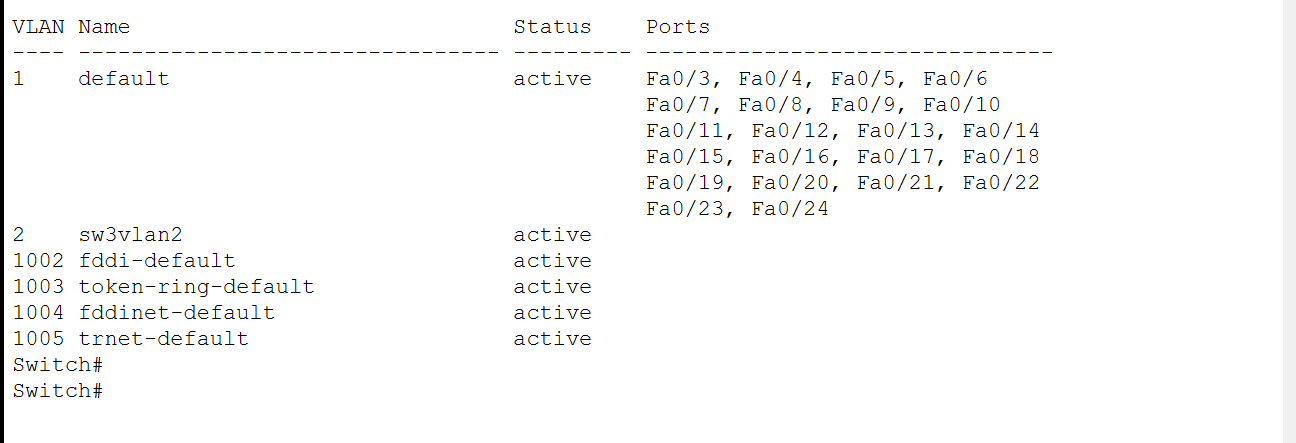

查看Vlan的名字，只在sw3有效

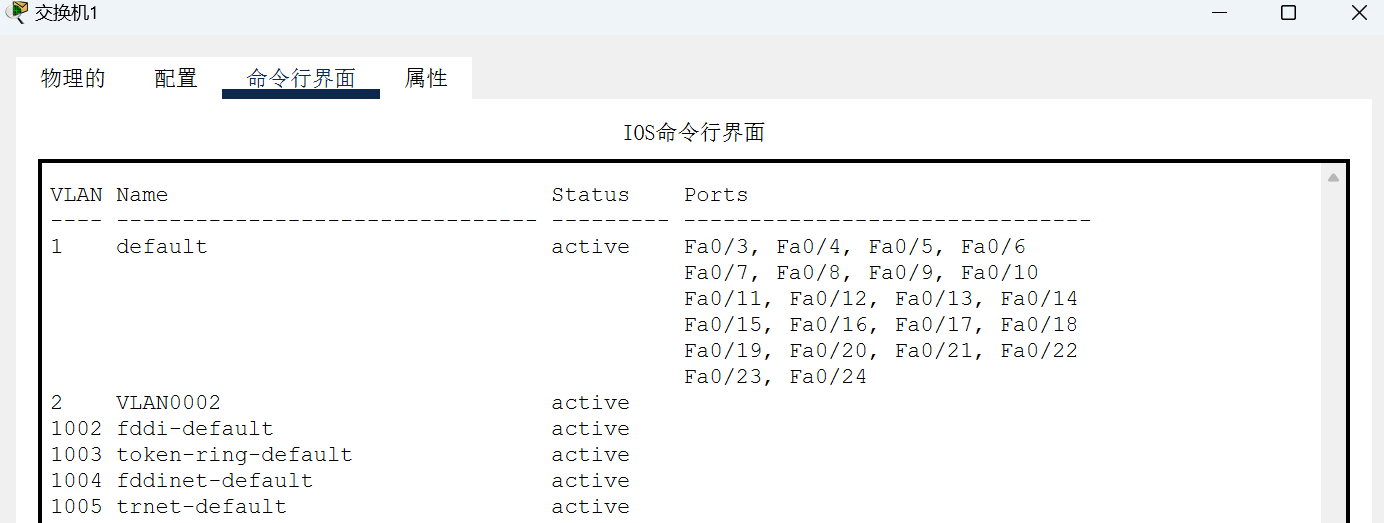

查看sw1的配置，Vlan 2的名字是和sw3的名字是不一样的，透明模式，只转发，不学习可添加、修改、删除vlan信息，

只在本地有效

交换机4

Switch(config)#interface FastEthernet0/1

Switch(config)#Switch(config-if)# switchport access vlan 2

interface FastEthernet0/2

Switch(config-if)# switchport mode trunk

Switch(config)#vtp mode client #配置vtp模式

Switch(config)#vtp domain 123 #配置vtpy域，使交换机处于相同的域

步骤4：验证配置‌

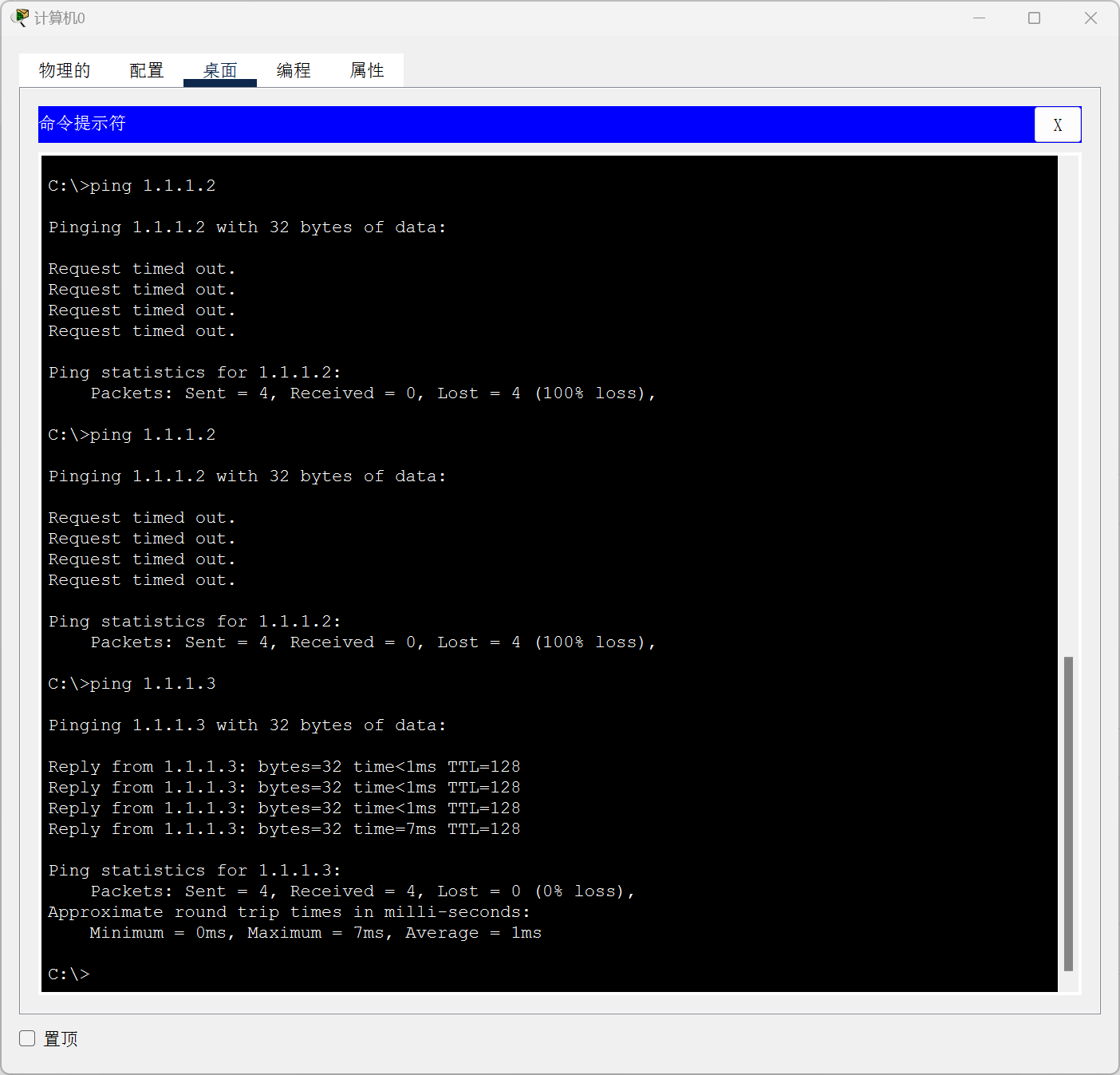

用PC0去ping  PC1，网路是不通，因为处于不同的Vlan
用PC0去ping  PC2，网路可以通，因为处于相同的Vlan

步骤5：保存配置

Router#  write memory  #保存配置
