DHCP与单臂路由

实验名称：DHCP与单臂路由

1.实验需求：通过配置DHCP服务器，使终端能自动获取IP‌**

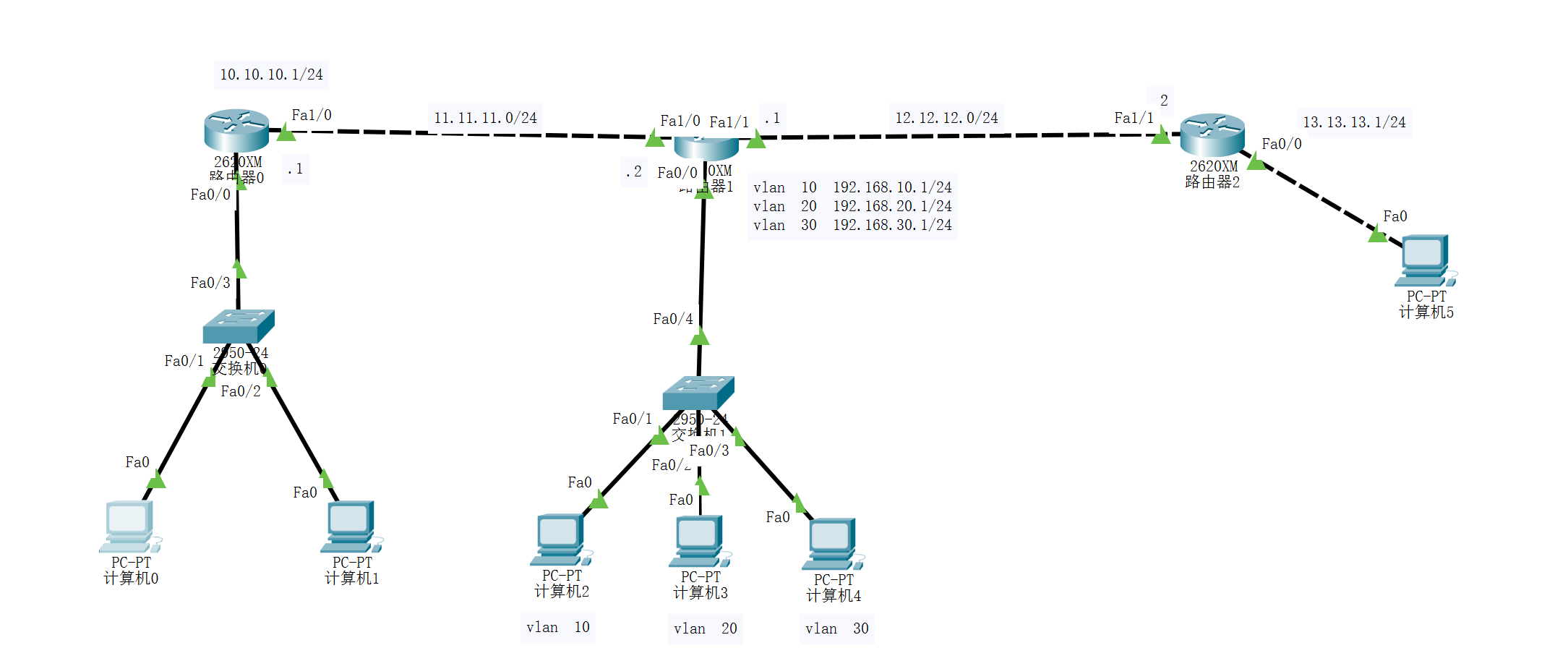

2.实验拓扑图

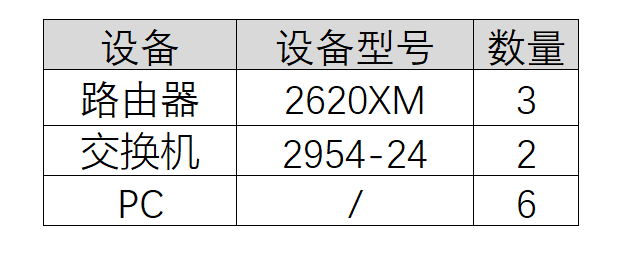

3.实验设备

4.配置步骤<要有命令和截图>

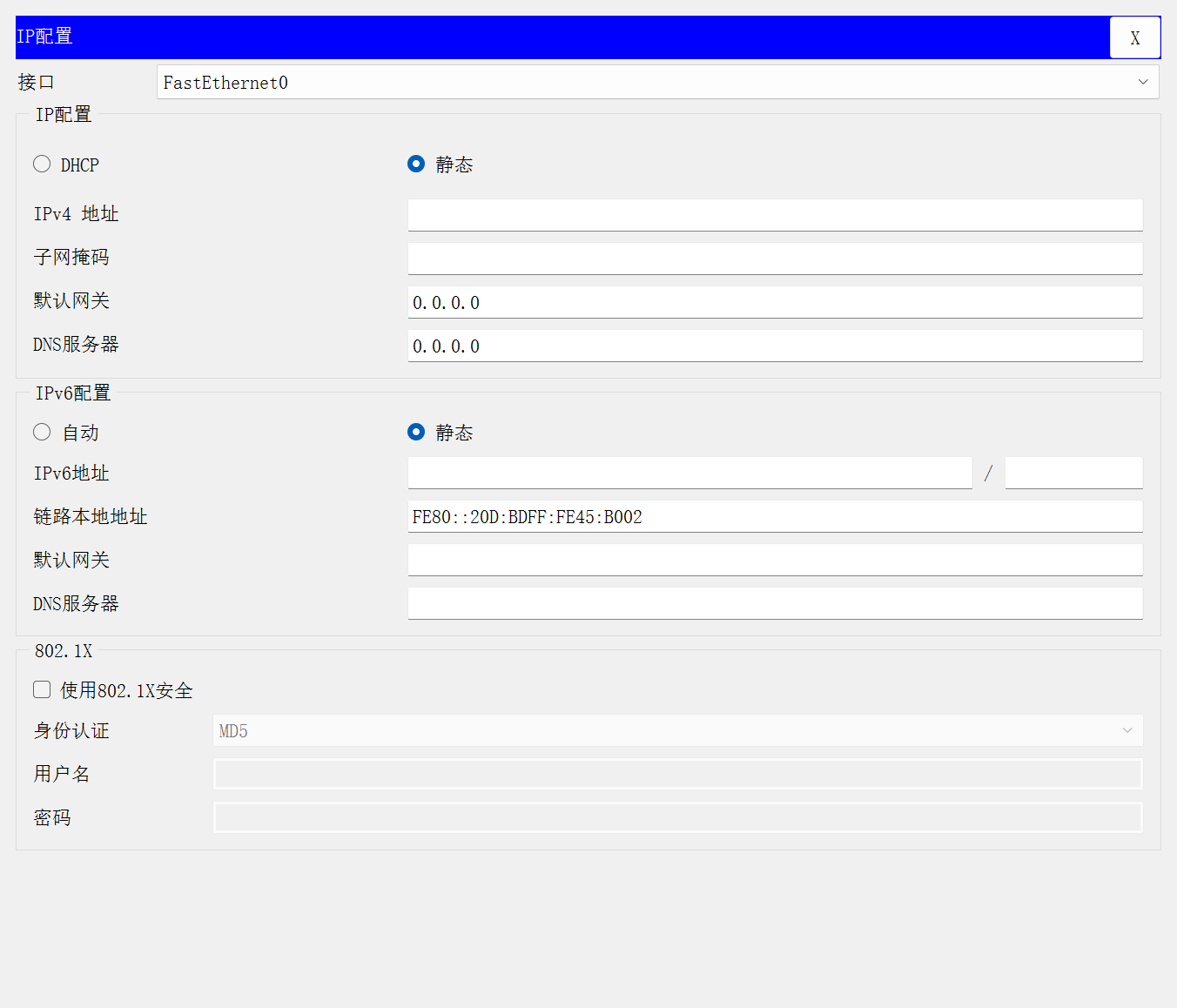

‌ ‌步骤1：给P5配置IP地址，其它主机设置为DHCP获取

步骤2：进入全局配置模式‌

Switch> enable                  #进入特权模式
Switch# configure terminal      #进入全局配置模式

‌步骤3：交换机配置

交换机0

Switch(config)#vlan 100 #创建vlan 100

Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 100 #接口模式为access，加入vlan100

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 100 #接口模式为access，加入vlan100

Switch(config)#interface FastEthernet0/3
Switch(config-if)# switchport mode trunk #接口模式为trunk

Switch(config-if)#switchport trunk native vlan 100

路由器不能处理携带vlan tag的数据包，修改接口的pvid，当帧中的pvid与接口的pvid一样时，则会将帧中的Vlan ID剥离

交换机1

Switch(config)#vlan 10 #创建vlan 10

Switch(config)#vlan 20 #创建vlan 20

Switch(config)#vlan 30 #创建vlan 30

Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 10 #接口模式为access，加入vlan10

Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 20 #接口模式为access，加入vlan20

Switch(config)#interface FastEthernet0/3
Switch(config-if)#switchport access vlan 30 #接口模式为access，加入vlan30

Switch(config)#interface FastEthernet0/4

Switch(config-if)#switchport mode trunk #接口模式设置为trunk，允许vlan通过

‌步骤4：给路由器配置IP地址，DHCP服务器，静态路由

路由器0

Switch(config)#interface FastEthernet0/0
Switch(config-if)#ip address 10.10.10.1 255.255.255.0

Router(config-if)#no shutdown

Switch(config)#interface FastEthernet1/0
Switch(config-if)#ip address 11.11.11.1 255.255.255.0

Router(config-if)#no shutdown

Router(config)#ip dhcp pool 100 #配置DHCP地址名字
Router(dhcp-config)# network 10.10.10.0 255.255.255.0 #宣告网段和掩码
Router(dhcp-config)# default-router 10.10.10.1 #设置网关
Router(dhcp-config)# dns-server 144.114.114.144 #配置DNS

Switch(config)#ip route 0.0.0.0 0.0.0.0 11.11.11.2 #配置默认路由

路由器1

Router(config)#interface FastEthernet0/0
Router(config-if)#no shutdown
Router(config)#interface FastEthernet0/0.1
Switch(config-if)#encapsulation dot1Q 10
Switch(config-if)#ip address 192.168.10.1 255.255.255.0

Router(config)#interface FastEthernet0/0.2
Switch(config-if)#encapsulation dot1Q 20
Switch(config-if)#ip address 192.168.20.1 255.255.255.0

Router(config)#interface FastEthernet0/0.3
Switch(config-if)#encapsulation dot1Q 30
Switch(config-if)#ip address 192.168.30.1 255.255.255.0

Router(config)#interface FastEthernet1/0

Router(config)#ip address 11.11.11.2 255.255.255.0

Router(config-if)#no shutdown

Router(config)#interface FastEthernet1/1

Router(config-if)#ip address 12.12.12.1 255.255.255.0

Router(config-if)#no shutdown

Router(config)#ip dhcp pool 10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#dns-server 144.114.114.144

Router(config)#ip dhcp pool 20
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#dns-server 144.114.114.144

Router(config)#ip dhcp pool 30
Router(dhcp-config)#network 192.168.30.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.30.1
Router(dhcp-config)#dns-server 144.114.114.144

Router(config)#p route 10.10.10.0 255.255.255.0 11.11.11.1

Router(config)#ip route 13.13.13.0 255.255.255.0 12.12.12.2

路由器2

Router(config)#interface FastEthernet0/0
Switch(config-if)#ip address 13.13.13.1 255.255.255.0

Router(config)#interface FastEthernet1/1
Switch(config-if)#ip address 12.12.12.2 255.255.255.0

Router(config)#ip route 0.0.0.0 0.0.0.0 12.12.12.1

步骤4：验证配置‌

查看PC已经成功获取IP地址

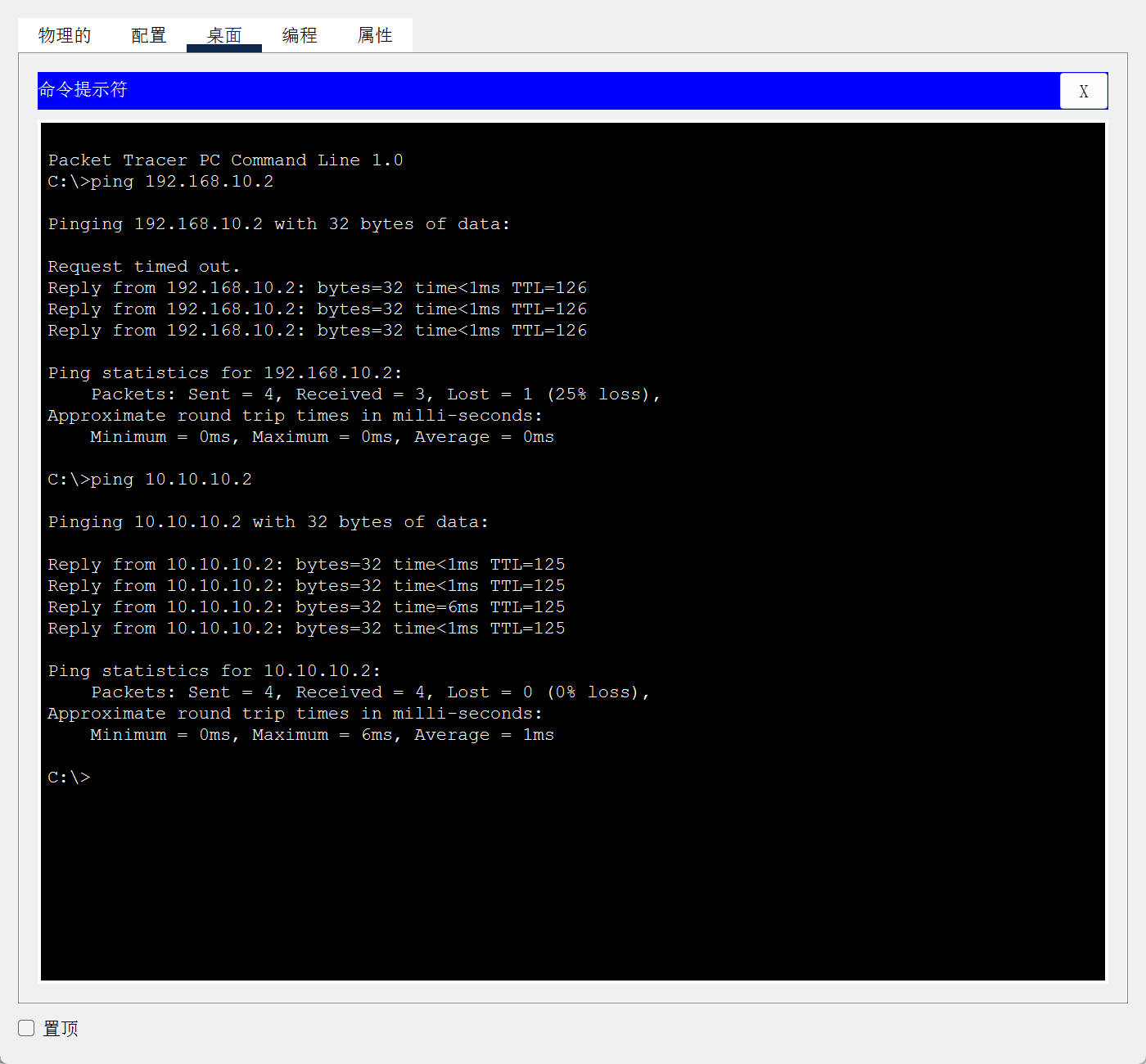

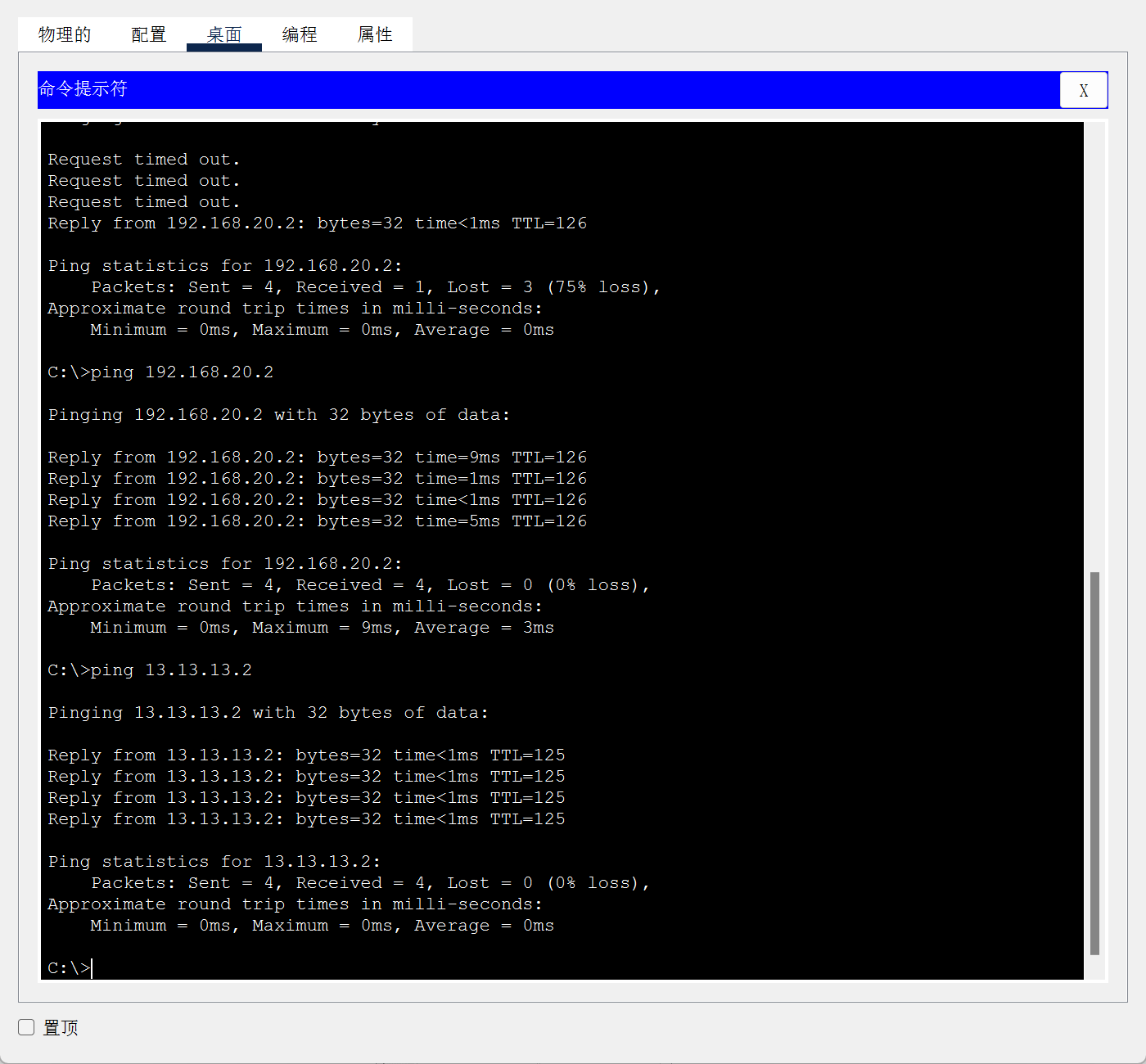

PC0去ping其它网段的PC，网路都是可以通信的

步骤6：保存配置

Router#  write memory  #保存配置
