浮动路由

实验名称：浮动路由

1.实验需求：通过主备链路实现网络冗余，通过配置路由的优先级，实现负载分担

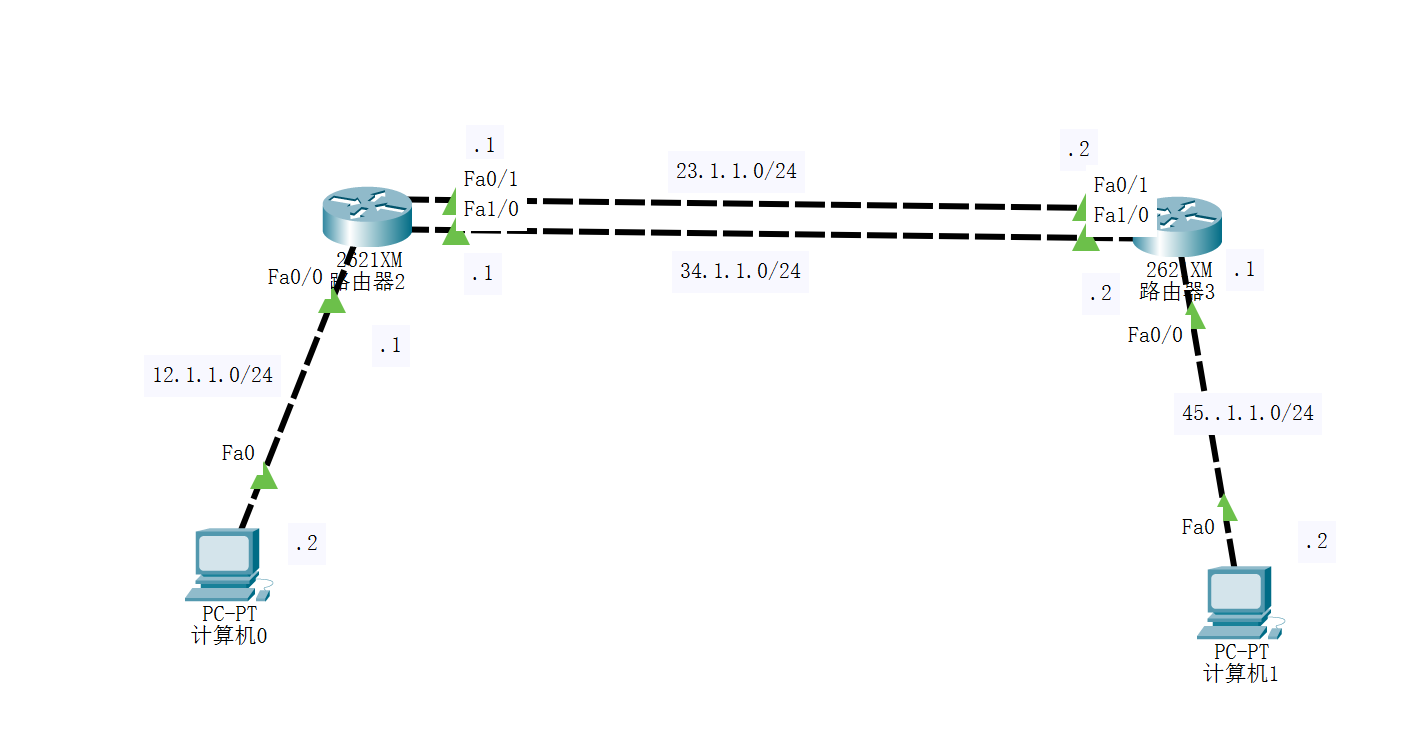

2.实验拓扑图

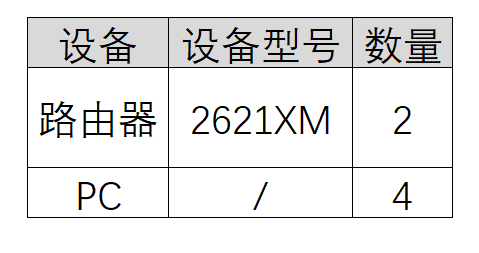

3.实验设备

4.配置步骤<要有命令和截图>

‌ ‌步骤1：给PC配置IP地址

步骤2：进入全局配置模式‌

Switch> enable                  #进入特权模式
Switch# configure terminal      #进入全局配置模式

‌步骤3：给路由器配置IP地址

路由器0

Router(config)#int f0/0

Router(config-if)#ip add 12.1.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#int f0/1

Router(config-if)#ip add 23.1.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#int f1/0

Router(config-if)#ip add 34.1.1.1 255.255.255.0

Router(config-if)#no shutdown

路由器1

Router(config)#int f0/0

Router(config-if)#ip add 45.1.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#int f0/1

Router(config-if)#ip add 23.1.1.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#int f1/0

Router(config-if)#ip add 34.1.1.12255.255.255.0

Router(config-if)#no shutdown

步骤4：给路由器配置静态路由

路由器0

Switch(config)#ip route 45.1.1.0 255.255.255.0 34.1.1.2 10 #设置为主链路

Switch(config)#ip route 45.1.1.0 255.255.255.0 23.1.1.2 #设置为备份链路

路由器1

Switch(config)#ip route 12.1.1.0 255.255.255.0 23.1.1.1 10 #设置为主链路

Switch(config)#ip route 12.1.1.0 255.255.255.0 34.1.1.1 #设置为备份链路

‌ #通过调整路由优先级，实现主备切换，管理距离数值越小优先级越高

步骤5：验证配置‌

用PC0去tracert PC1，路由如下

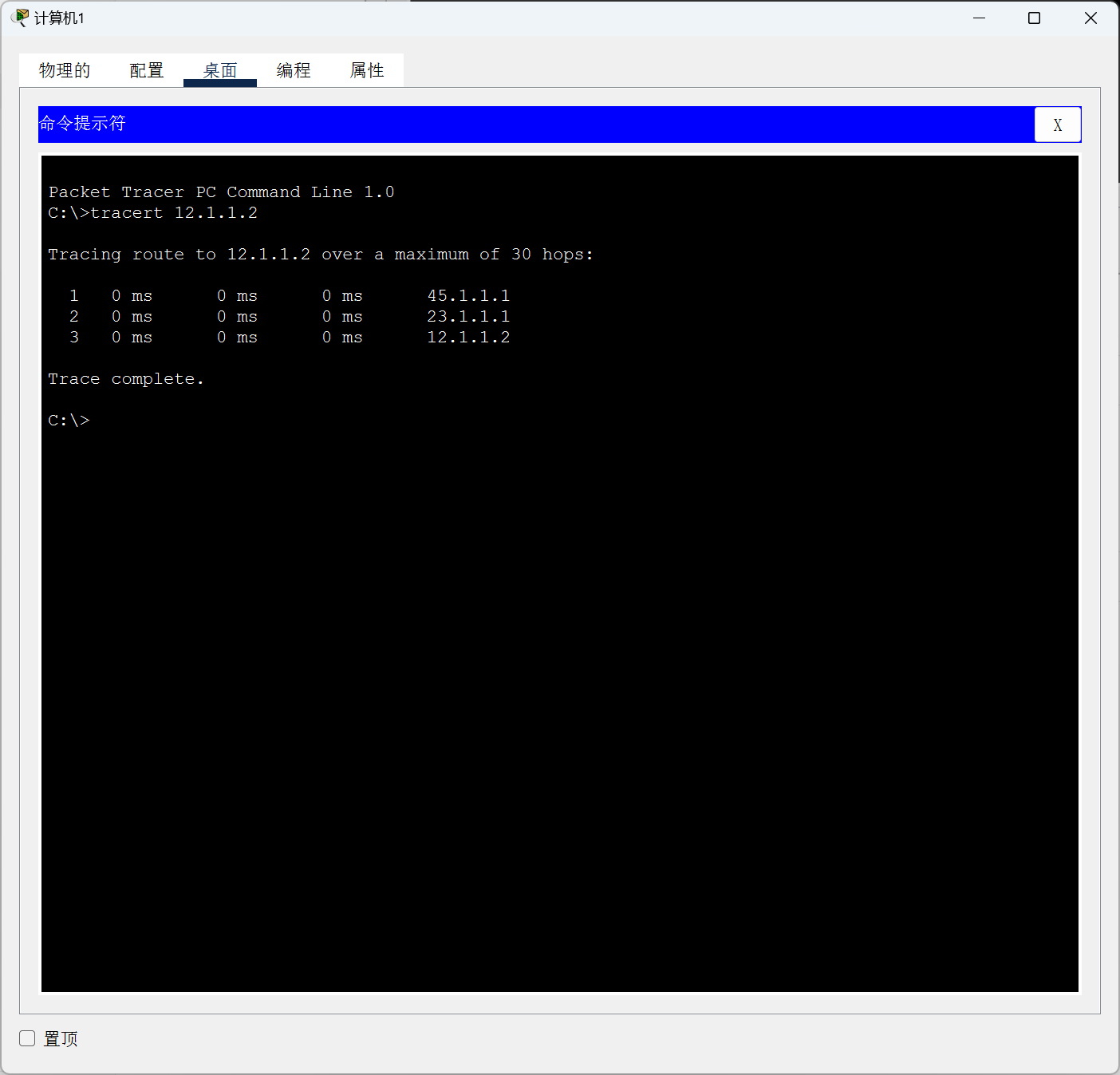

用PC1去tracert PC0，路由如下

步骤6：保存配置

Router#  write memory  #保存配置
