单臂路由与静态路由

实验名称：单臂路由与静态路由

1.实验需求：PC访问服务器

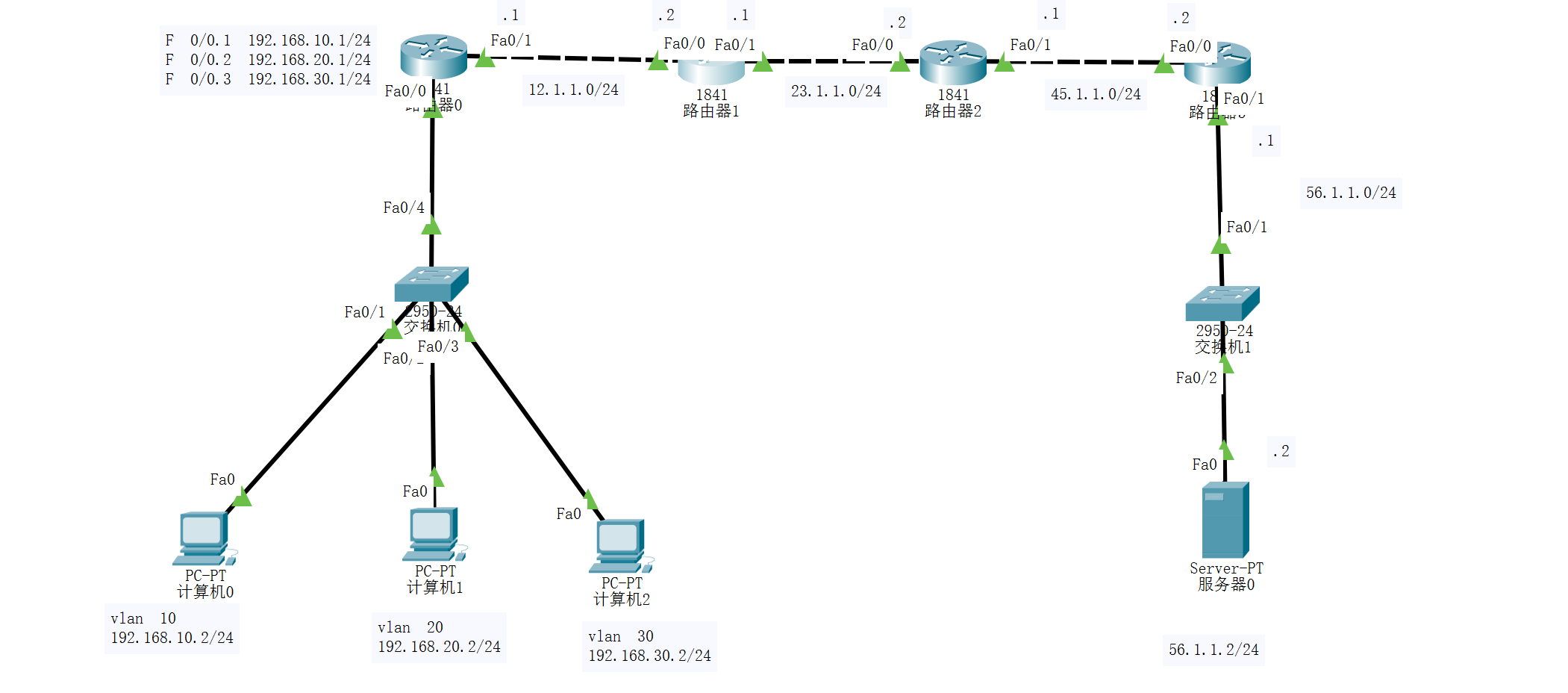

2.实验拓扑图

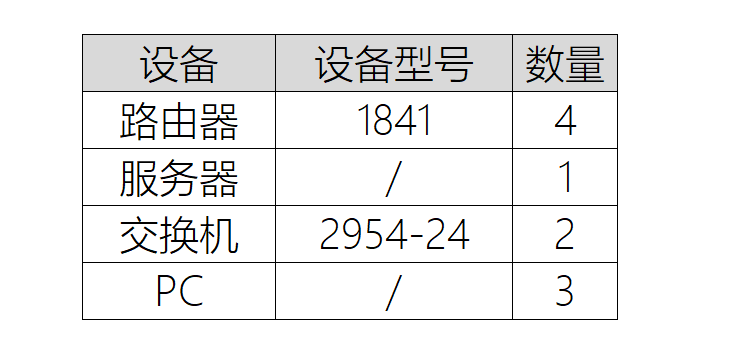

3.实验设备

4.配置步骤<要有命令和截图>

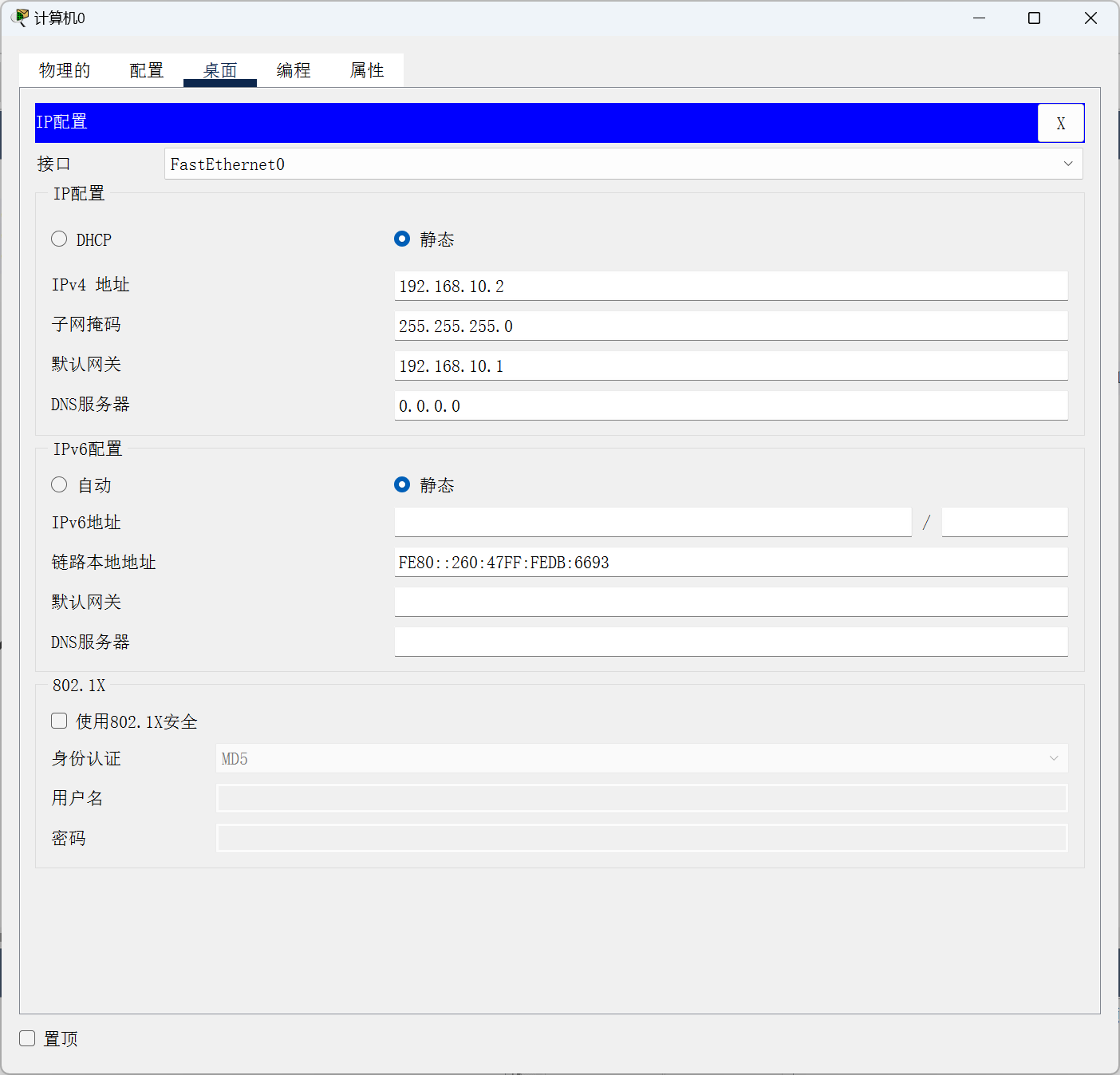

‌ ‌步骤1：给PC配置IP地址

步骤2：进入全局配置模式‌

Switch> enable                  #进入特权模式
Switch# configure terminal      #进入全局配置模式

‌步骤3：交换机配置

交换机0

Switch(config)#interface FastEthernet0/1

Switch(config-if)#switchport access vlan 10 #加入vlan10

Switch(config)#interface FastEthernet0/2

Switch(config-if)#switchport access vlan 20 #加入vlan20

Switch(config)#interface FastEthernet0/3

Switch(config-if)# switchport access vlan 30 #加入vlan30

Switch(config)#interface FastEthernet0/4

Switch(config-if)# switchport mode trunk #接口模式设置为trunk

‌交换机1

无需配置

步骤4：给路由器配置IP地址

路由器0

Router(config)#interface FastEthernet0/0

Router(config-if)#no shutdown #激活接口

Switch(config)#interface FastEthernet0/0.1 #进入F0/0.1子接口

Router(config-if)# encapsulation dot1Q 10 #路由器子接口接收来自VLAN 10的802.1Q标记数据帧

Router(config-if)# ip address 192.168.10.1 255.255.255.0 #配置子接口的IP地址

Switch(config)#interface FastEthernet0/0.2 #进入F0/0.2子接口

Router(config-if)# encapsulation dot1Q 20 #路由器子接口接收来自VLAN 20的802.1Q标记数据帧

Router(config-if)# ip address 192.168.20.1 255.255.255.0 #配置子接口的IP地址

Switch(config)#interface FastEthernet0/0.3 #进入F0/0.3子接口

Router(config-if)# encapsulation dot1Q 30 #路由器子接口接收来自VLAN 30的802.1Q标记数据帧

Router(config-if)# ip address 192.168.30.1 255.255.255.0 #配置子接口的IP地址

Switch(config)#interface FastEthernet0/1

Router(config-if)# ip address 12.1.1.1 255.255.255.0 # 配置接口IP

路由器1

Switch(config)#interface FastEthernet0/0

Router(config-if)# ip address 12.1.1.2 255.255.255.0 # 配置接口IP

Switch(config)#interface FastEthernet0/1

Router(config-if)# ip address 23.1.1.1 255.255.255.0 # 配置接口IP

路由器2

Switch(config)#interface FastEthernet0/0

Router(config-if)# ip address 23.1.1.2 255.255.255.0 # 配置接口IP

Switch(config)#interface FastEthernet0/1

Router(config-if)# ip address 45.1.1.1 255.255.255.0 # 配置接口IP ‌

路由器3

Switch(config)#interface FastEthernet0/0

Router(config-if)# ip address 45.1.1.2 255.255.255.0 # 配置接口IP

Switch(config)#interface FastEthernet0/1

Router(config-if)# ip address 56.1.1.1 255.255.255.0 # 配置接口IP

步骤5：给路由器配置静态路由

路由器0

Switch(config)#ip route 23.1.1.0 255.255.255.0 12.1.1.2

Switch(config)#ip route 45.1.1.0 255.255.255.0 12.1.1.2

Switch(config)#ip route 56.1.1.0 255.255.255.0 12.1.1.2

路由器1

Switch(config)#ip route 192.168.10.0 255.255.255.0 12.1.1.1

Switch(config)#ip route 192.168.20.0 255.255.255.0 12.1.1.1

Switch(config)#ip route 192.168.30.0 255.255.255.0 12.1.1.1

Switch(config)#ip route 45.1.1.0 255.255.255.0 23.1.1.2

Switch(config)#ip route 56.1.1.0 255.255.255.0 23.1.1.2

路由器2

Switch(config)#ip route 12.1.1.0 255.255.255.0 23.1.1.1

Switch(config)#ip route 192.168.10.0 255.255.255.0 23.1.1.1

Switch(config)#ip route 192.168.20.0 255.255.255.0 23.1.1.1

Switch(config)#ip route 192.168.30.0 255.255.255.0 23.1.1.1

Switch(config)#ip route 56.1.1.0 255.255.255.0 45.1.1.2

路由器3

Switch(config)#ip route 23.1.1.0 255.255.255.0 45.1.1.1

Switch(config)#ip route 12.1.1.0 255.255.255.0 45.1.1.1

Switch(config)#ip route 192.168.10.0 255.255.255.0 45.1.1.1

Switch(config)#ip route 192.168.20.0 255.255.255.0 45.1.1.1

Switch(config)#ip route 192.168.30.0 255.255.255.0 45.1.1.1

步骤5：验证配置‌

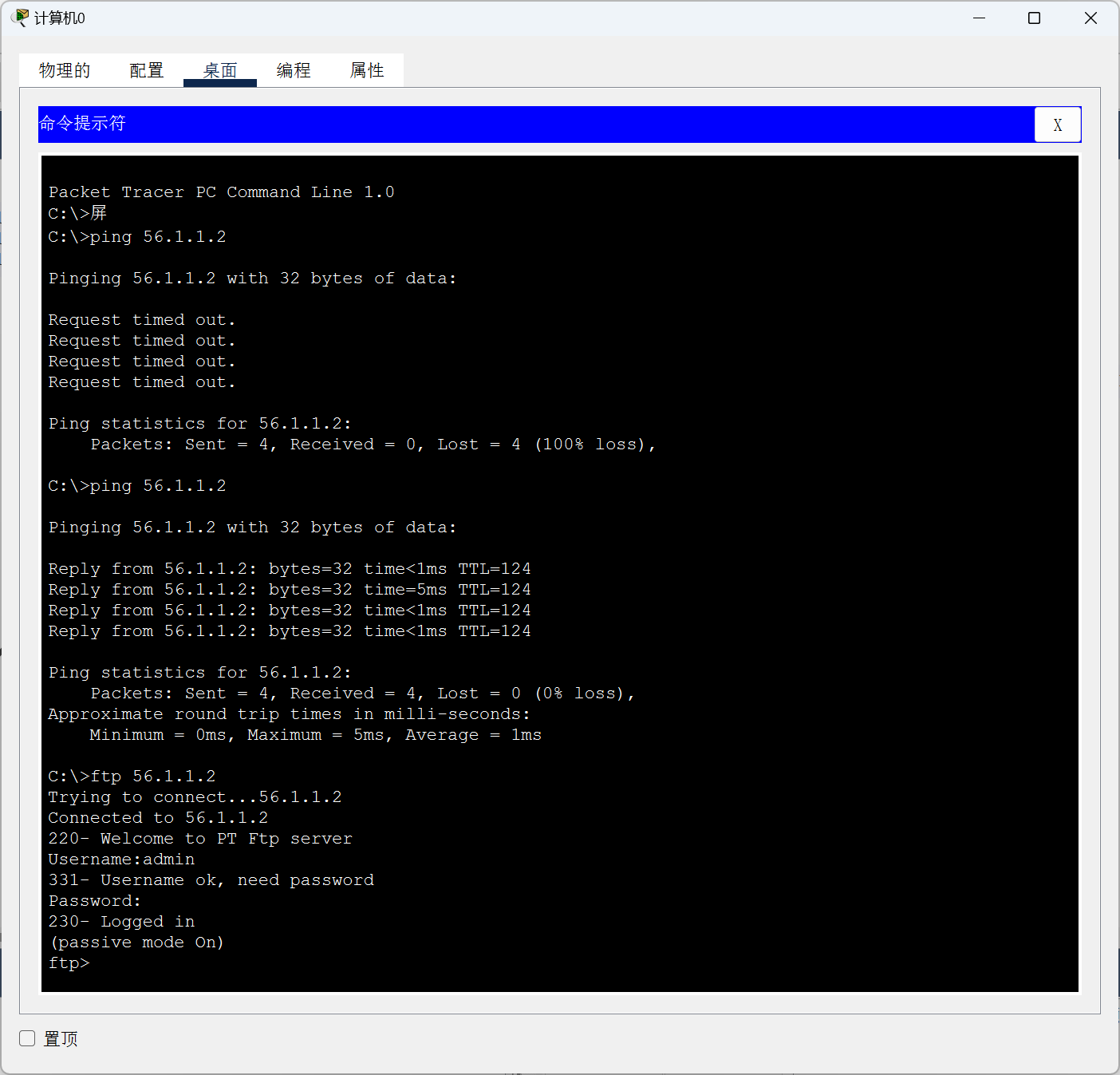

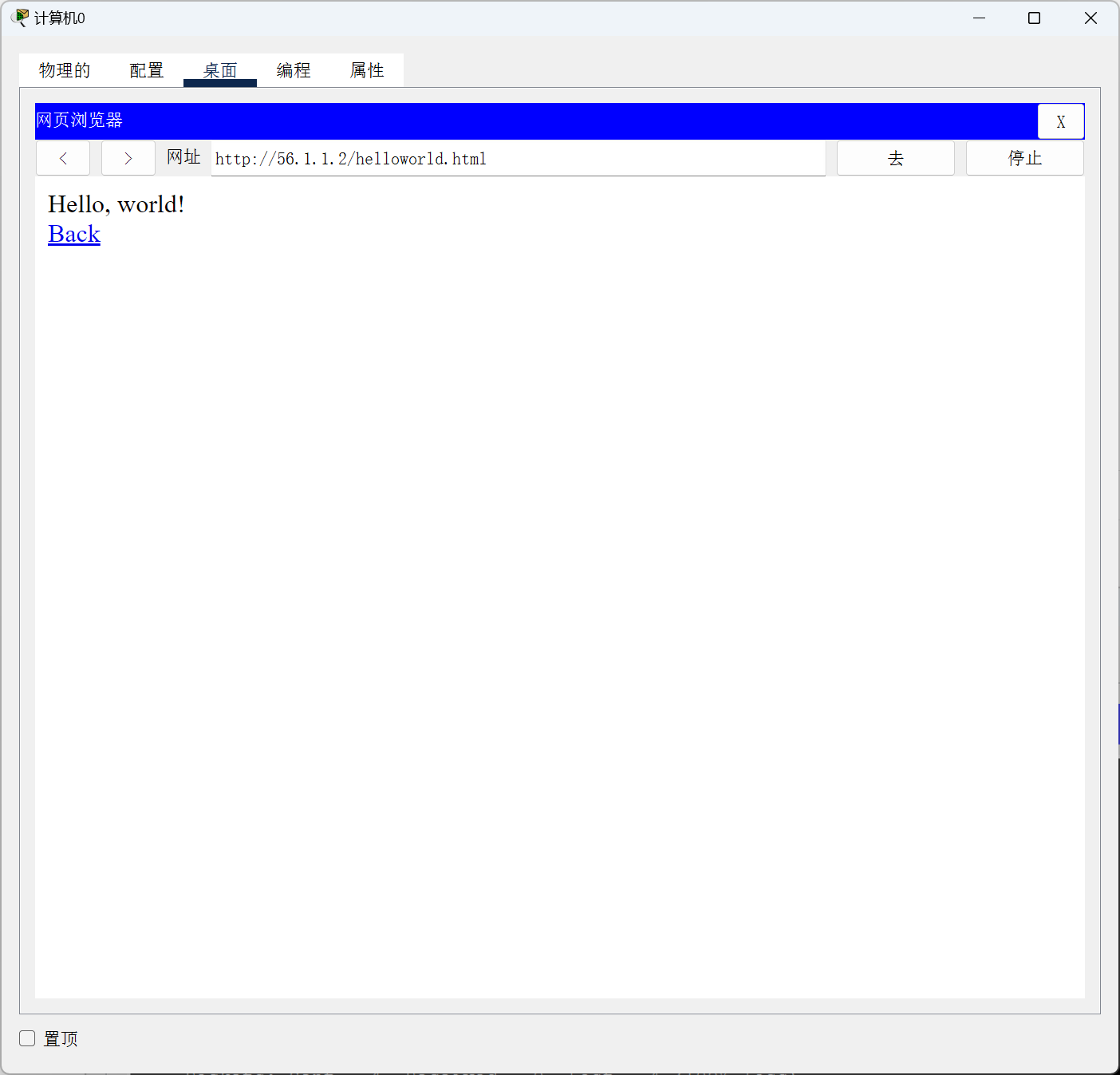

用PC0去ping服务器，网络是可以通信的，访问FTP和http服务也是可以的

步骤6：保存配置

Router#  write memory  #保存配置
