静态路由

实验名称：静态路由

1.实验需求：通过‌精确匹配目标网络和子网掩码，实现流量控制‌**

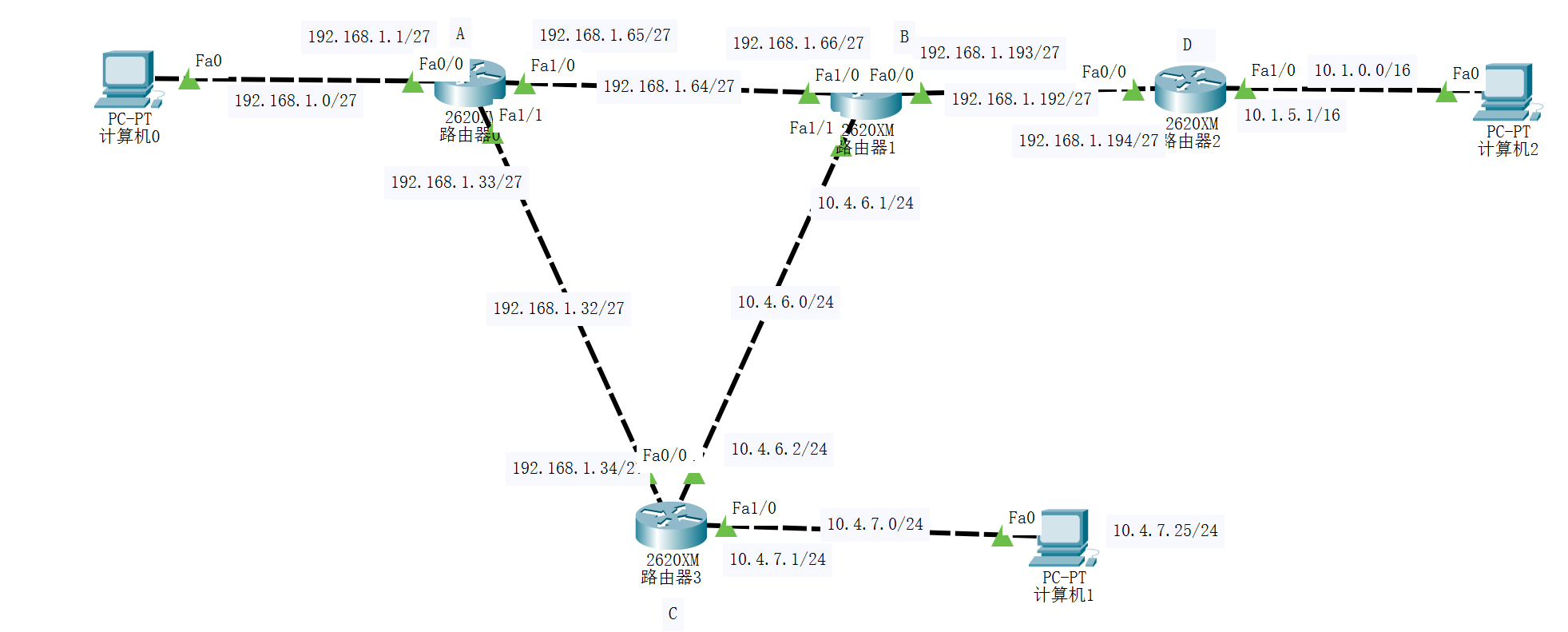

2.实验拓扑图

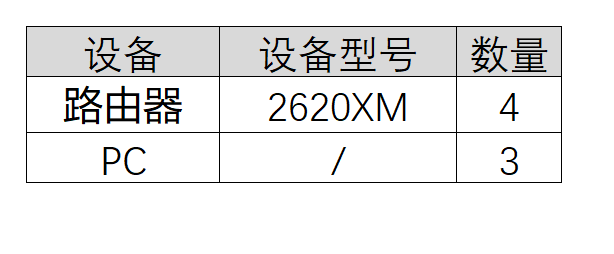

3.实验设备

4.配置步骤<要有命令和截图>

‌ ‌步骤1：给PC配置IP地址

步骤2：进入全局配置模式‌

Switch> enable                  #进入特权模式
Switch# configure terminal      #进入全局配置模式

‌步骤3：给路由器配置IP地址

路由器A

Router(config)# interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.224

Router(config)# interface FastEthernet1/0
Router(config-if)#ip address 192.168.1.65 255.255.255.224

Router(config)# interface FastEthernet1/1
Router(config-if)#ip address 192.168.1.33 255.255.255.224

路由器B

Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.193 255.255.255.224
Router(config-if)#no shutdown
Router(config)#interface FastEthernet1/0
Router(config-if)#ip address 192.168.1.66 255.255.255.224
Router(config-if)#no shutdown
Router(config)#interface FastEthernet1/1
Router(config-if)#ip address 10.4.6.1 255.255.255.0
Router(config-if)#no shutdown

路由器C

Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 10.4.6.2 255.255.255.0
Router(config-if)#no shutdown
Router(config)#interface FastEthernet1/0
Router(config-if)#ip address 10.4.7.1 255.255.255.0
Router(config-if)#no shutdown
Router(config)#interface FastEthernet1/1
Router(config-if)#ip address 192.168.1.34 255.255.255.224
Router(config-if)#no shutdown

路由器D

Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.194 255.255.255.224

Router(config)#interface FastEthernet1/0
Router(config-if)#ip address 10.1.5.1 255.255.0.0

步骤4：给路由器配置静态路由

路由器A

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.34 #配置默认路由
Router(config)#ip route 10.4.7.25 255.255.255.255 192.168.1.66 #配置明细路由，控制流量

路由器B

Router(config)#ip route 10.4.7.25 255.255.255.255 10.4.6.2 #配置明细路由，控制流量
Router(config)#ip route 10.1.0.0 255.255.0.0 192.168.1.194
Router(config)#ip route 192.168.1.0 255.255.255.224 192.168.1.65

‌

路由器C

Router(config)#ip route 192.168.1.0 255.255.255.224 10.4.6.1
Router(config)#ip route 192.168.1.192 255.255.255.224 10.4.6.1
Router(config)#ip route 10.1.0.0 255.255.0.0 10.4.6.1

路由器D

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.193

步骤5：验证配置‌

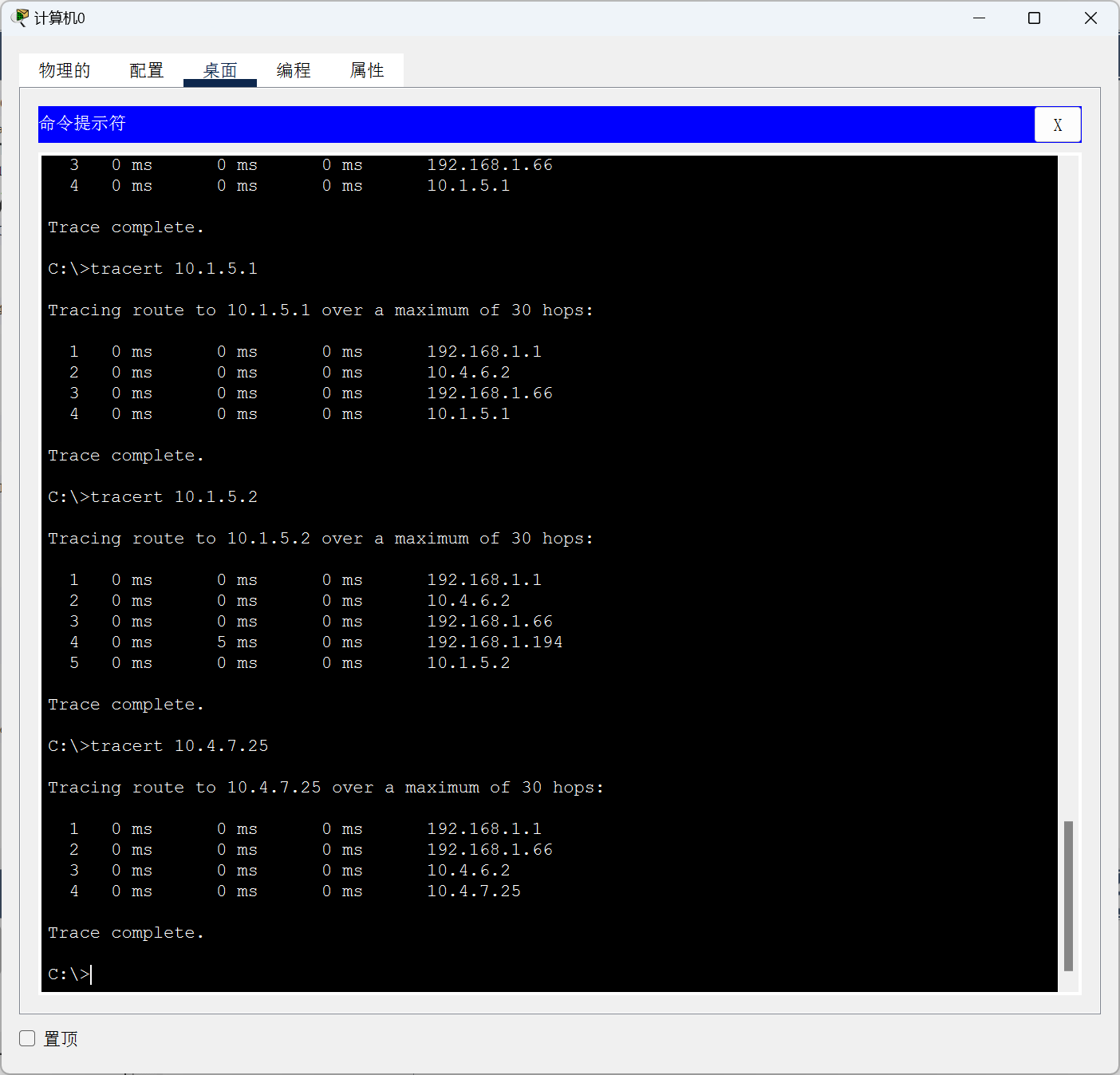

用PC0去tracert10.4.7.25 ，路由如下

步骤6：保存配置

Router#  write memory  #保存配置
