Vlan互通

实验名称：Vlan互通

1.实验需求：相同vlan可以通信，不同vlan不能通信

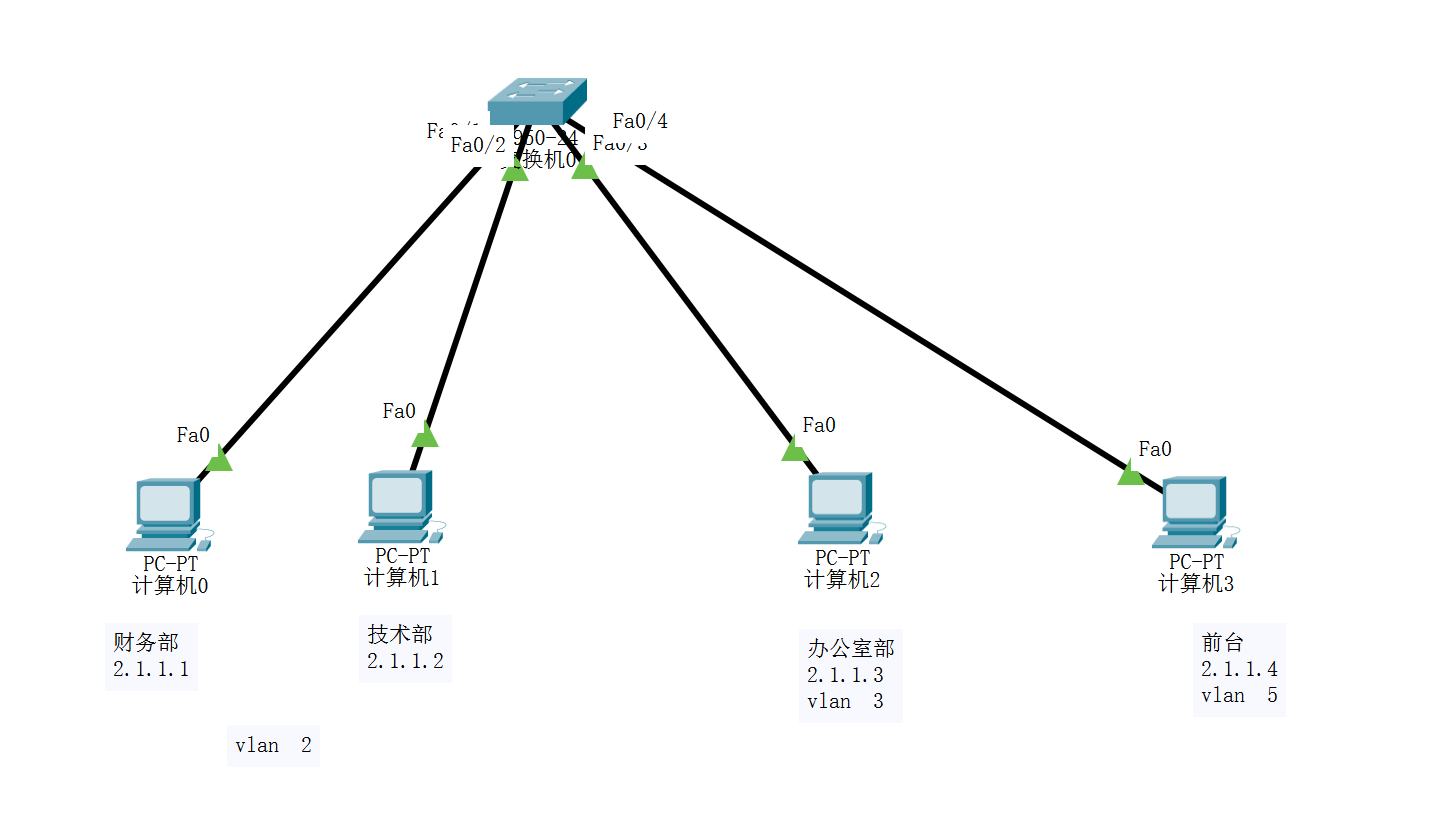

2.实验拓扑图

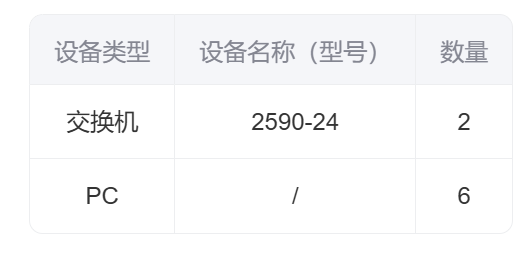

3.实验设备

4.配置步骤

‌步骤1：进入特权模式‌

bashCopy CodeSwitch> enable
Switch# configure terminal      #进入全局配置模式

---

‌步骤2：创建VLAN‌

Switch(config)# vlan 4        # 创建VLAN 4
Switch(config)# vlan 5        # 创建VLAN 5
Switch(config)# vlan 6       # 创建VLAN 6
Switch(config-vlan)# exit

---

‌步骤3：进入接口配置模式‌

Switch(config)#interface fastEthernet 0/4
Switch(config)#switchport access vlan 4         #进入0/4接口加入vlan4
Switch(config)#interface fastEthernet 0/5
Switch(config)#switchport access vlan 5         #进入0/5接口加入vlan5

Switch(config)#interface fastEthernet 0/6
Switch(config)#switchport access vlan 6         #进入0/6接口加入vlan6
Switch(config)#interface fastEthernet 0/24
Switch(config)#switchport mode trunk            #进入0/24接口，设置为trunk模式，允许通过vlan 4、5、6

---

两台交换机配置同步

‌步骤4：验证配置‌

Switch# show vlan brief         # 查看VLAN与端口绑定状态

用PC1.1.1.4去ping1.1.1.8，网咯是可以通信的，但是去ping其它vlan的PC，网络是不通的

---

步骤5：保存配置

Switch# copy running-config startup-config   # 永久保存当前配置
